深基坑工程专项方案培训资料
29
2020年4月19日
文档仅供参考

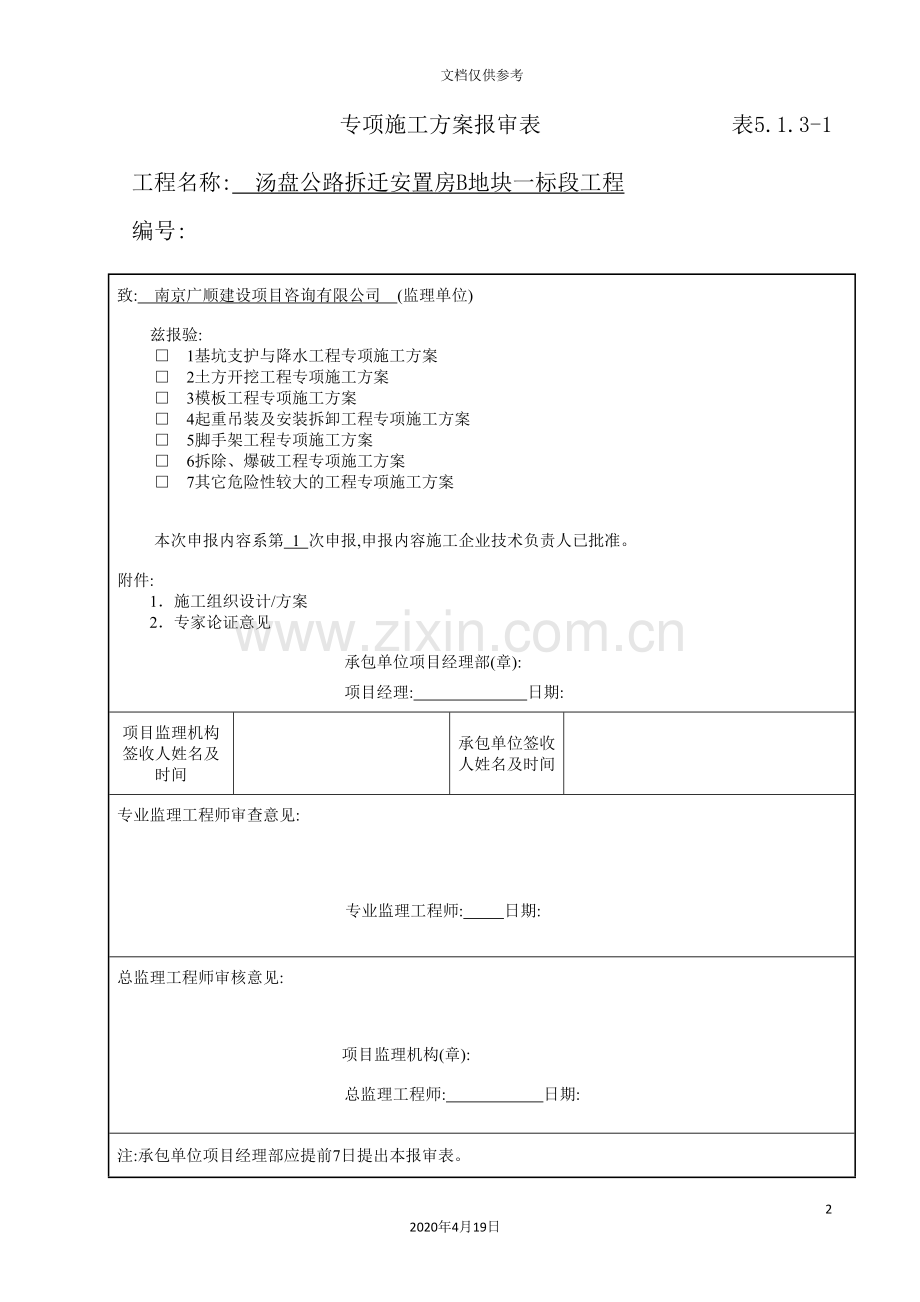

专项施工方案报审表 表5.1.3-1
工程名称: 汤盘公路拆迁安置房B地块一标段工程 编号:
致: 南京广顺建设项目咨询有限公司 (监理单位)
兹报验:
□ 1基坑支护与降水工程专项施工方案
□ 2土方开挖工程专项施工方案
□ 3模板工程专项施工方案
□ 4起重吊装及安装拆卸工程专项施工方案
□ 5脚手架工程专项施工方案
□ 6拆除、爆破工程专项施工方案
□ 7其它危险性较大的工程专项施工方案
本次申报内容系第 1 次申报,申报内容施工企业技术负责人已批准。
附件:
1.施工组织设计/方案
2.专家论证意见
承包单位项目经理部(章):
项目经理: 日期:
项目监理机构签收人姓名及时间
承包单位签收人姓名及时间
专业监理工程师审查意见:
专业监理工程师: 日期:
总监理工程师审核意见:
项目监理机构(章):
总监理工程师: 日期:
注:承包单位项目经理部应提前7日提出本报审表。
专项施工方案审批表(总包) 表5.1.3-2
工程名称
汤盘公路拆迁安置房B地块一标段工程
日期
-7-20
施工单位
南京建工集团有限公司
专项施工方案内容简述:
根据围护工程图纸以及勘查报告,选择挂网喷浆支护,保证土方开挖及周边环境的安全。
(专项施工方案附在表后)
编制人签名
审核部门
审核意见
审核人
审核日期
技术
安全
质量
总承包单位技术负责人审批意见:
签名: (总承包单位公章): 年 月 日
超过一定规模危险性较大的分部分项工程
专项施工方案专家论证会签到表 表5.1.3-4
时 间
地 点
论证内容
专家组成员
单位名称
姓名
职称
专业
签名
联系方式
施工单位
单位名称
姓名
职务
专业
签名
联系方式
监理单位
单位名称
姓名
职务
专业
签名
联系方式
建设单位
单位名称
姓名
职务
专业
签名
联系方式
其它参加人员
单位名称
姓名
职务
专业
签名
联系方式
注:1.施工单位须参加人员:技术负责人、方案编制人、项目负责人、项目技术负责人、专职安全管理人员;
2.监理单位须参加人员:项目总监理工程师及相关人员;
3.建设单位须参加人员:项目负责人或技术负责人;
4.其它参加人员:勘察、设计单位项目技术负责人及相关人员。
超过一定规模危险性较大的分部分项工程
专项施工方案专家论证报告 表5.1.3-5
工程名称
汤盘公路拆迁安置房B地块一标段工程
方案名称
深基坑工程及土方开挖施工专项方案
施工单位
南京建工集团有限公司
专项施工方案简述
根据围护工程图纸以及勘查报告,选择土钉喷锚进行基坑支护(局部挂网喷浆),保证土方开挖及周边环境的安全。
专家论证意 见
日期: 年 月 日
论证
专家
签字
姓名
职称
工作单位
专业
签字
注:专家论证意见应明确方案是否可行,存在的缺陷和处理建议,实施过程中需要注意的事项等。可另行附页。
超过一定规模危险性较大的分部分项工程
专项施工方案审批表
工程名称
汤盘公路拆迁安置房B地块一标段工程
施工单位
南京建工集团
方案名称
深基坑工程及土方开挖专项施工方案
专项施工方案简述(本次申报内容系第 1 次修改完善):
根据围护工程图纸以及勘查报告,选择挂网喷浆支护,保证土方开挖及周边环境的安全。
编制人签字: 年 月 日
专家组
意 见
组长签字: 年 月 日
审核部门
审核人
审核意见
审核日期
技术
安全
质量
施工
单位
审批
意见
分包单位技术负责人签字(企业公章): 年 月 日
总包单位技术负责人签字(企业公章): 年 月 日
监理
单位
意见
项目总监签字(盖章): 年 月 日
建设
单位
意见
项目负责人签字: 年 月 日
备注
注: 专项施工方案附在表后。本表一式四份,建设单位、监理单位、施工单位、安监站各一份。
汤盘公路拆迁安置房B地块一标段工程
深基坑工程及土方开挖
专项施工方案
编制人:
审核人:
审批人:
南京建工集团有限公司
8月20日
目 录
一、工程概况 1
二、编制依据 4
三、施工计划 4
四、施工工艺技术 10
4.1放坡挂网喷浆 10
4.2土钉墙施工工艺 12
4.3排水 14
4.4土方开挖 14
五、施工安全保证措施 16
5.1安全管理组织机构 16
5.2安全保障检查程序 16
5.3安全保证措施 17
5.4应急措施 21
六、劳动力配置 错误!未定义书签。
一、 工程概况
汤盘公路拆迁安置房B地块项目是集商业、车库、居住、物管等多种使用功能于一体的住宅小区建设工程,本标段建筑面积约54698.17m2,其中地下1层,建筑面积18270㎡, 地上5~6层,框架剪力墙结构,抗震设防7级,地下室主楼部分采用筏板基础,纯地下室部分采用带柱帽的筏板基础+抗拔桩。
(1) 根据深圳市广泰建筑设计有限公司提供的施工方案图,本工程设置一层地下室,主楼部分采用筏板基础,其它部分采用带柱帽的筏板基础+抗拔桩,基础持力层为3-1层粉质粘土,5-1层强风化泥岩。基础底板顶面标高为-6.20m,主楼部分筏板厚度为600mm,其它部分筏板厚度为350mm,±0.000相当于绝对标高22.7m,基础底板设计标高为16.9m,现场地面标高为19.00~23.69m。
根据地形情况,本工程东西向长约350m,南北向长约50m,地下室土方开挖深度约3~7米,其中14#、9#、5#楼南侧,14#、15#楼东侧挖深约5~7米左右,另外基坑南侧有一在建道路与本工程同步施工,而无法实施降土,因此,该工程地下室按深基坑施工。
(2) 工程地质条件(见表1-1)
根据江苏省建苑岩土工程勘测有限公司提供的<汤盘拆迁安置房项目B区工程地质勘察服务岩土工程勘测报告>(勘察编号 041),本场区的资料所示,在基坑影响深度范围内所属地层如下:
①-1层素填土(新填土):灰黄色、黄褐色,松散,可塑-,主要由粉质黏土组成,偶夹少量碎石砖块等,为新近填土,填龄不足5年。层厚0.00~4.50m,平均厚度2.33m,层底标高16.62~21.54m。
①-1A层淤填土:灰色~灰褐色,松散,软塑-~流塑,主要由粉质黏土组成,偶夹少量碎石砖块等,为新近填土,填龄不足5年。该层土仅在暗沟部位分布。层厚0.00~3.00m,平均厚度1.29m,层底标高15.03~19.00m。
①-2层杂填土:杂色,松散~中密,主要由碎石、砖块等建筑垃圾混粉质粘土组成。层厚0.00~1.50m,平均厚度0.76m,层底标高18.90~23.35m。
①-3层素填土:灰黄色、黄褐色,松散~稍密,可塑,主要由粉质黏土组成,偶夹植物根茎。层厚0.00~2.50m,平均厚度0.85m,层底标高17.70~22.85m。
②-1层粉质黏土~黏土(次生土):灰黄色,可塑,土质不均一,中等压缩性,无摇震反应,刀切面稍光滑,干强度、韧性中等。层厚0.00~5.60m,平均厚度1.76m,层底标高13.73~21.59m。
②-2层粉质黏土~黏土(次生土):灰褐色,软塑,土质差且不均一,中等压缩性,无摇震反应,刀切面稍光滑,干强度、韧性中等。层厚0.00~8.90m,平均厚度2.87m,层底标高8.89~20.09m。
②-3层粉质黏土~黏土:灰黄色、褐黄色,可塑,土质不均一,中等压缩性,无摇震反应,刀切面稍光滑,干强度、韧性中等。层厚0.00~5.50m,平均厚度2.35m,层底标高8.00~19.89m。
③-1层黏土:黄褐色、褐黄色,硬塑,局部为粉质黏土,土质不均一,中等偏低压缩性,含铁、锰质斑点及结核,无摇震反应,刀切面稍光滑,干强度、韧性中等。该层具有弱膨胀性,自由膨胀率δef为39.0%~45.0%,平均值为42.2%。层厚0.00~7.20m,平均厚度3.71m,层底标高8.15~19.00m。
③-2层黏土~粉质黏土:黄褐色、褐黄色,可塑+,土质不均一,中等压缩性,含铁、锰质斑点及结核,无摇震反应,刀切面稍光滑,干强度、韧性中等。层厚1.00~6.30m,平均厚度3.74m,层底标高5.40~15.89m。
③-3层黏土混卵砾石:杂色、灰黄色,可塑+,中密-状态,次棱角状,级配不好,砾径1-5cm,最大超过8cm,卵砾石含量10~15%左右。卵砾石主要成份为石英、长石,充填物为粘性土颗粒,中等压缩性。层厚0.00~3.90m,平均厚度1.08m,层底标高4.44~14.38m。
④残积土:红棕色、灰黄色,硬塑,中低压缩性,夹基岩风化碎屑,刀切面稍有光泽,韧性、干强度中等。层厚0.00~6.10m,平均厚度2.55m,层底标高3.40~12.16m。
⑤-1层强风化泥岩:紫红色,岩石风化强烈,风化成土状、碎块状,原岩结构基本破坏,风化裂隙发育,岩体极破碎,岩块用手可折断,属极软岩,浸水易软化,不均匀,岩体基本质量等级为Ⅴ级。层厚0.00~4.70m,平均厚度2.90m,层底标高-0.83~6.05m。
⑤-2层中风化泥岩:紫红色,泥质胶结,层状构造,上部裂隙较发育,岩芯呈柱状,强度低。岩石强度软硬不均,分布无规律性,单轴天然抗压强度标准值为1.57Mpa,属极软岩,岩体较完整,采芯率80%左右,浸水易软化,综合评定岩体基本质量等级为V级。主要分布在场地西部小部分地区,分布范围详见<岩性分区图>,本次未揭穿,最大控制深度6.70m。
⑥-1层强风化灰岩:灰色、灰黄色,已风化成碎石状,局部夹原岩块,岩体基本质量等级为Ⅴ级。层厚0.00~1.80m,平均厚度0.65m,层底标高3.64~12.27m。
⑥-2层中风化灰岩:灰黄色、灰白的、青灰色,坚硬,岩芯较完整,呈柱状,锤击声脆,裂隙较发育,但未发现溶洞,岩石强度较高,分布无规律性,单轴饱和抗压强度标准值为18.80Mpa,属较软岩,取芯率90%左右,岩体基本质量等级IV级。主要分布在场地东部大部分地区,分布范围详见<岩性分区图>,本次未揭穿,最大控制深度7.90m。
本场地地下水类型为潜水。潜水主要赋存于①层土和②层土中。潜水初见水位埋深0.50~2.00m。观测3天后测得稳定水位埋深0.50~2.00m,水位标高在18.49~21.18m;水位主要接受大气降水及地表水下渗的补给,以蒸发和侧向泾流为排泄方式,年变化幅度2.0m左右。建议设计基准期内年平均最高水位埋深按场地整平后埋深0.50米采用。
1-1 土的物理性质指标(平均值)
层号
名 称
含水率
土重度
孔隙比
塑性指数
液性指数
w
γ
e
IP
IL
%
kN/m3
—
—
—
③-1
粘土
22.5
19.9
0.652
18.7
0.16
③-2
粉质粘土
23.8
19.7
0.679
17.7
0.31
1-1 土的抗剪强度指标(平均值、标准值)
层 号
名 称
直剪快剪
固结快剪
粘聚力C
内摩擦角φ
粘聚力Cck
内摩擦角φck
KPa
度
KPa
度
③-1
粉质粘土
标准值
61.4
14.4
61.4
14.4
③-2
粉质粘土
标准值
45.2
15.6
45.2
15.6
(3)支护方案选择
根据汤盘公路拆迁安置房B地块一标段结构施工图纸,本边坡的高度,基坑开挖深度及周边环境要求综合确定本工程临时基坑安全等级为二级,重要性系数取1.0。
根据现场踏勘情况,场地内无相关管线及相邻建筑,该项目规划红线南侧围墙外为规划水墨路,现正与本工程同步施工,考虑到基坑局部挖深较大且临近道路,为减小基坑开挖对周边市政管线的影响,因此对这些部位拟采用放坡开挖+挂网喷浆(钢筋网喷射砼处理,内插泄水孔)的支护形式以节约造价。
基坑内部采用明沟排水,基坑顶部设置截水沟。
二、 编制依据
2.1汤盘公路拆迁安置房B地块一标段基坑围护图纸
2.2汤盘公路拆迁安置房B地块一标段结构和建筑施工图纸
2.3汤盘公路拆迁安置房B区岩土工程勘察报告( 041)
2.4南京建工集团有限公司质量、安全、环境、健康管理体系文件。
2.5本工程所涉及的国家或行业规范、规程、标准、图集有(包括但不限于):
<建筑结构荷载设计规范> GB50009-
<建筑地基基础设计规范> GB50007-
<建筑地基基础工程施工质量验收规范> GB50202-
<建筑基坑支护技术规程> JGJ120-
<建筑基坑工程监测技术规范> GB50497-
<建筑桩基检测技术规范> JGJ106-
<混凝土结构工程施工质量验收规范> GB50204- ( )
<钢筋焊接施工及验收规范> JGJ18-
<建筑工程施工现场供用电安全规范> GB50194-93
<施工现场临时用电安全技术规> JGJ46-
<建筑施工安全检查标准> JGJ59-
<危险性较大的分部分项工程安全管理办法> 建质[ ]87号文
宁建工字 【104】号文
本工程施工组织设计
三、施工计划
在水、电、路三通,具有足够加固作业面的正常施工条件下,完成支护工程所需时间为75个工作日,土方完成时间为75工作日,喷锚作业工期不占挖土进度的工期。具体见进度计划表。
深基坑工程施工计划
项目
开始时间
完成时间
8月
9月
10月
1
3
5
7
9
11
13
15
17
19
21
23
25
27
29
31
2
4
6
8
10
12
14
16
18
20
22
24
26
28
30
2
4
6
8
10
12
14
14#、15#楼土方开挖及挂网喷浆
.8.1
.8.19
9#、5#楼土方开挖及挂网喷浆
.8.16
.9.2
1#、2#楼土方开挖及挂网喷浆
.9.4
.9.20
10#、6#楼土方开挖及挂网喷浆
.9.20
.10.2
3#楼土方开挖及挂网喷浆
.9.22
.10.14
四、施工工艺技术
4.1放坡挂网喷浆
4.1.1施工工艺
(1)坡面采用挂网喷浆处理,自然放坡钢板网片由Φ16@1500 (长度L=500mm)垂直插筋(平面梅花形布置)插筋固定,钢板网顶部水平覆盖宽度大于1000mm。
(2)喷射砼施工应符合<锚杆喷射混凝土支护技术规范>,砼面层60mm厚,一次喷射到位。
(3)喷射砼应采用强度等级为C20细石砼,其配比:水泥:砂:碎石:水=1:2:2:0.5,水泥用强度等级为42.5,碎石最大粒径应小于15mm。
(4)喷射压力为0.3~0.5MPa,喷射作业应分段进行,同一分段内喷射顺序应自下而上,喷射砼终凝2h后,应喷水养护,养护时间宜为3~7d。
4.1.2质量检测要求
1、挂网喷浆墙面砼厚度应采用钻孔检测,钻孔数宜每500㎡墙面积一组,每组不应少于3点。
2、未涉及处按相关规范内容执行。
4.2排水
1、基坑外四周设置截水沟,坑内利用地梁、承台沟槽作为排水沟,并设置盲沟,结合明井排水。
2、每隔20~30m设一个集水井,集水井应比坑底低0.5m以上。
4.3土方开挖
4.3.1机械选型
1、考虑到基坑开挖深度较深,人防地下室总土方量约10万立方,为兼顾边坡支护施工,现场配备6台挖机。挖机为320C型。
2、本工程按14#楼→15#楼→9#楼→5#楼→1#、2#楼→10#、6#楼→3#楼的挖土顺序分段分层开挖。选用反铲挖土机CAT320C型挖机(1.0m3) 边挖边退。PC100型挖机负责修整边坡。
3、考虑回填土方量较大,开挖的土方全部外运,配备30台自卸运土车辆,可满足施工时运土要求。
4、土方挖运日夜施工。项目部在施工前将与有关政府部门协调,完成施工许可证申请工作,严格按时限施工。
4.3.2施工流程
施工准备→平整场地→放坡开挖、排水→基坑土方挖运→人工修整坑底→垫层浇捣→地下室结构施工
4.3.3 挖土平面流程
挖土顺序:
14#楼→15#楼→9#楼→5#楼→1#、2#楼→10#、6#楼→3#楼
1、挖土前各项施工准备工作到位后,由总工程师签发”挖土令”才能进行土方开挖。
2、在挖土前先进行测量定位,放出灰线。
3、土方开挖过程中将采用信息化指导施工,对监测数据每天进行记录、分析,随时注意基坑的变形情况,根据现场的实际情况适时调整施工方案。
4、土方开挖分段分层进行的同时,进行边坡坡面处理,待完成后再取下一层土。
5、挖机作业时,按围护设计方案要求的坡度,在放坡处由人工进行边坡修整。
土方开挖剖面示意图
基坑支护平面图
6、为保证基坑外水不流入基坑,在基坑顶近基坑处,可用水泥砂浆筑一道拦水坝。
7、为保护基坑内排水畅通,在基坑底边侧由人工挖掘一条300mm×400mm 的排水明沟,泛水坡以0.3%坡向集水坑,每隔30米设置1个集水坑。坑内积水利用潜水泵将水排至坑外排水沟内。
8、挖土时用水准仪随挖土进程引测标高,用小竹板桩作挖土标高控制点,每3m 左右设立一根,以确保挖土标高和坑底平整。
9、开挖过程中严格按施工方案进行,严禁超挖现象出现。机械开挖至距坑底20cm 处由人工修土至设计标高,确保基底土体不被扰动。
10、挖机在地库部位作业时严禁碰撞工程桩桩体,要求挖至坑底时动作幅度不宜过大,严禁撞击桩体,凡机械不能挖到之处辅以人工配合挖除,以免造成桩体破坏。
4.4.4垫层施工
土方开挖经人工清边检底到位后,立即进行验槽、办理隐蔽验收,并及时浇筑垫层封闭基坑,减少坑底土体暴露时间,避免土体结构受到破坏。
垫层应按挖一块、验收一块、浇筑一块混凝土垫层的方式进行,严格控制垫层面标高和平整度,标高考虑取负值(约1cm),确保底板的有效厚度不小于设计,并做好表面压实抹平收光工作。
垫层施工完成后应立即把轴线、底板边线投设到垫层上去,以确保底板及承台正常施工。
4.4.5质量控制要点
1、 开工前做好专项施工方案编制与审查。
2、 做好测量定位放线与复核。
3、 土方开挖时现场要安排专人指挥。
4、 严格按照开挖方案分区分段分层开挖,控制好开挖高差,并及时进行坑底坡脚混凝土垫层的施工。
5、 挖至设计标高及时浇筑底板、基础、地梁的混凝土垫层。
6、 做好基坑降排水措施。
7、 做好基坑变形监测。
8、 地下结构施工完成后要求回填合格材料,并分层夯实。
4.4.6质量控制措施
1.开工前结合本工程实际编制施工方案,并报审批;经审批后严格按施工方案实施,与供水、供电、交通、环卫等部门加强联系,作好协调。对基坑土方开挖过程的特殊事故要有及时处理措施。
2.保证测量定位准确,用经纬仪和水准仪对基坑边线、开挖深度和基坑底部标高进行复核,并利用可靠的辅助点来校正高程和轴线。控制标高和轴线的基准点必须在不受影响、不易破坏的地方,建立的临时保护点应树立明显保护标志并定期复核。
3.基坑土方开挖施工
(1)在施工过程中对基坑土方应均衡开挖,严格控制开挖高差;机械挖土时应在基槽及坑底留200mm厚土层用人工挖掘修整;如有超挖现象,应保持原状不得虚填,必须经验槽后再进行处理,可采用砂石料填补并夯实。
(2)在基坑土方开挖时应严格按照开挖方案分区分层开挖,控制分区开挖面积、分层开挖深度和开挖速度,及时进行混凝土垫层施工。
(3)在基坑开挖至设计标高后,为了防止持力层上的风化岩石放置过久出现风化,失去承载力,应立即浇筑混凝土垫层,并迅速进行基础工程施工。
(4)在基坑回填时,必须事先清除基坑中不符合回填要求的杂物,在相正确两侧或四周同时均匀进行,而且分层夯实。其中地下室与各主楼之间采用毛石混凝土回填。
4.基坑排水
基坑内排水沟应保持排水顺畅,现场配置了多台水泵以便随时将降水井及基坑内积水及时抽走。
5.基坑开挖现场监测
(1)对基坑底岩土性状、基坑边坡变形和周围环境条件的变化进行现场辅助监测,并将监测结果及时反馈有关单位和人员。
(2)控制基坑土方开挖施工允许偏差:
部 位
允 许 偏 差
底面标高
0-50mm
底面长宽尺寸(由设计中心向两边测量)
不应偏小
边坡坡度(工作面)
符合设计要求
4.4.7质量通病及防治措施
1.基坑泡水的防治措施
(1)合理设置排水沟的坡度,以利于排水沟向集水坑排水,并用水泵进行抽水、排水;保证集水坑的使用功能,及时清除坑底的沉积物。
(2)加大抽水泵的次数和工作时间,夜间安排专人值班抽水,加强巡查。
2.坑壁超挖的防治措施
(1)机械开挖预留200mm厚采用人工修整。
(2)如发生局部超挖,可请示设计用C15素混凝土回填或用1:6水泥石粉夯填,并与原坡壁接触部位做成台阶接茬,防止滑动。
3.加强测量复核,进行严格定位,在挖土时设置明显标志和边界,并设专人检查;
五、施工安全保证措施
5.1安全管理组织机构
集团安全部
项目经理:邵 勇
项目总工:李 健
技术负责人:严雄慧
项目副经理:杨永德
项目安全员:张广法、许万良、郑克志
作业班组长
作业班组员
不合格
合格
布置生产计划的同时布置安全计划
制定施工技术措施的同时制定安全技术措施
现场安全生产的落实
安全生产监督检查
进行施工生产作业
5.2安全保障检查程序
5.3安全保证措施
5.3.1用电安全
现场用电必须严格遵守<建设工程施工现场供用电安全规范>GB50194-93。现场电线架设做到统一规划,严格执行三相五线制,设专用接地线,总配电箱和分配电箱应防雨、设雨罩和门锁,按规范设置漏电保护开关。从配电箱通往分配电箱的电路一律采用质量合格的电缆,并按要求埋设。严格做到”一机一箱一闸一漏电保护装置”,一切电气设备必须有良好的接地装置,埋地敷设深度不小于0.6m,并须覆盖硬质保护层,穿越建(构)筑物、道路及易受损害场时,须另加钢质保护套管。施工现场的临时用电,严格按照<施工现场临时用电安全技术规范>(JGJ46- ),建立用电安全检查制度,定期对工地的用电情况进行检查,发现隐患及时整改。
5.3.2机械使用安全
现场所用机械设备的装设必须牢固稳定,所有机械设备严禁带故障作业,设专人定期进行检查、检修和保养。各种机械操作人员和车辆驾驶员,必须取得操作合格证,不得操作与操作证不相符的机械,不将机械设备交给无本机操作证的人员操作,对机械操作人员要建立档案,专人管理。操作人员必须按照本机说明书规定,严格执行工作前的检查制度和工作中注意观察及工作后的检查保养制度。指挥施工机械作业人员,站在可让人了望的安全地点,并明确规定指挥联络信号。所有设备由专业人员进行操作,特殊工种保证持证上岗,机械操作实行挂牌制度,严格按照操作规程进行操作。
5.3.3现场文明施工
在抓好质量和安全的同时,也要搞好现场的文明施工,以促进质量的提高和保障施工的安全,主要做好以下几点:
1、施工现场必须在”四通一平”的前提下,认真进行施工总平面的布置,各种生活生产设施都要做到整齐有序,认真做好开工前的一切准备工作。
2、 施工现场按规定设置安全标语和色标,保持现场道路畅通,路面平坦无积水,保持场地整洁。
3、施工现场的材料要按施工总平面布置图规定的位置堆放整齐,现场机械要按照平面布置图规定的位置和线路设置,不得任意侵占场内道路,并在各种机械的作业点挂操作规程牌,禁止无证人员操作,对设备及时清洁保养。
4、加强施工过程中的各项监测,并做好详细记录,及时反馈,特别是基坑开挖阶段,做好地面及周边建筑的沉降观测及结构物变形观测,经过观测成果指导施工,确保施工安全及环境安全。
5、严格按照施工扬尘控制专项方案内容,在土方开挖、回填施工中,采取淋水、降尘和防止车辆泥土外泄等措施。根据施工土方开挖需要设置冲洗台,严禁施工运输车辆、挖掘机械将泥土、尘土带出工地。
5.3.4基坑监测和维护
基坑开挖前应编制详细的基坑监测方案和维护方案,并经项目总工审批报监理工程师批准,并应有以下内容。基坑监测平面图见图5.3-1。
1、监测内容:
基坑开挖过程,对周围环境,包括周边建筑、周围道路、地下管线有可能产生各种影响。因此必须对这些保护对象进行监测。具体监测方案如下:
(1)水平位移及沉降位移观测:
① 沿圈梁顶、坡顶每隔20m设一水平位移观测点。
② 沿临近基坑道路范围每隔20m设一沉降观测点。
(2)深层水平位移量测:共布置11根测斜管,测斜孔埋入坡顶,埋入深度不少于1.5倍基坑深度。
(3)邻近建筑物倾斜及裂缝监测:每栋设置6~8个变形观测点,平面特征点位置处应增设变形观测点。
(4)基坑外侧设置4个水位观测管:对基坑外侧地下水位实施动态观测。
2、监测要求:
(1)所有测试点、测试设备需加强保护,以防损坏。
(2)量测周期:基坑土方开挖到地下室侧壁回填。
(3)测试单位需及时向设计人员通报测试结果并提供最终测试成果报告。
3、仪器设备及精度要求:
(1)水平位移观测测量变形点的中误差≤1.5mm。
(2)垂直沉降监测变形点中误差≤0.15mm。
(3)深层位移监测精度不低于0.1mm。
(4)支撑轴力监测精度不低于0.5%(F·S)。
(5)测量精度尚应满足国家及行业有关规范要求。
4、监测与测试的控制要求:
监测位置结合现场条件合理布置,基坑监测应由有监测资质的单位严格按本设计要求制定详尽的基坑监测方案,并报设计单位审定确认后方可执行。
5、基坑临边防护
(1)基坑施工必须进行临边防护。深度不超过2m的临边可采用1.2m高栏杆式防护,深度超过2m的基坑施工还必须采用密目式安全网做封闭式防护。基坑周边设置防护栏杆,钢管插入土内50~70cm,上杆离平台面>1.2m,下杆离地面<0.2m。
(2)临边防护栏杆离基坑边口的距离不得小于50cm。
5.3-1基坑监测平面布置图
5.4应急措施
5.4.1应急措施
为避免在土方开挖过程中出现较大变形影响基坑及周边环境的安全稳定,提出以下应急措施,根据施工现场出现的情况及时采取相应措施,防止变形、渗漏等情况的发展扩大,确保土方开挖及主体结构施工的顺利进行。
1.支护结构受力体系方面的应急处理措施:
(1)若土方开挖过程中出现局部坑壁位移过大,坑边出现裂隙等情况,应及时暂停土方沿基坑纵向的开挖范围,采取增加土钉或锚杆等措施控制变形开展;如变形发展迅速,应立即回填土方,阻止变形进一步扩大,待查明原因并采取相应措施后方可继续开挖。
(2)若基坑侧壁出现局部滑塌,应先查明原因,消除产生滑塌因素,同时进行修补加固。一般将坑壁外采用土袋或碎石袋回填充实,并可在塌方处口部打垂直锚管、焊接横向网筋,并及时喷射混凝土面层。
(3)若土方开挖至基坑底标高后发生土体隆起现象,应在被动区采取反压加固措施,并及时进行垫层及底板的施工。
(4)对于发生变形较大的区段,应及时卸除相应区段基坑顶部的材料堆载,并合理安排施工机械的停滞位置,控制支护结构变形的发展。
2、降水、排水方面的应急处理措施:
由于大气降水或其它原因造成地表浅层水量较多时,应首先查明水源,进行修复、截断、改道或停用,同时在地面沿坑壁四周,距坑壁1.0~1.5米处设置排水沟,将雨水或其它地面水引流至远离基坑处排水,在坑壁的顶部地面喷射混凝土,防止坑边地面渗水。对地面开裂等情况应及时采用水泥浆封闭,防止雨水渗入。
3.环境保护方面应急处理措施:
(1)土方开挖前应按照设计要求预先设立观测点,对周边环境变形以及地下管线等内容进行观测,并在施工过程中密切关注基坑监测数据,切实做到信息化指导施工。
(2)当经过沉降监测发现地面沉降已达到预警标准时,应及时查明引起沉降的具体原因:如确认是由于基坑支护结构变形所引起时,应根据实际情况采取压密注浆等加固措施。
4、根据基坑监测情况作好应急措施的材料准备。在施工过程中,做好作业人员、机具、器材等方面的应急准备,如发生坑壁失稳征兆或位移过大时,可立即实施补强加固施工。
5.4.2其它说明
1、本基坑支护工程为根据本工程总平面图、地下室平面图、基础图等进行设计,如基坑周边条件或基坑开挖深度发生变化应进行相应调整。
2.施工前应对基坑周边场地标高进行复测,如与设计不一致,应及时通知设计人员对支护方案作出相应调整。
3.鉴于本工程的重要性,请施工单位在进行施工组织设计时,应对支护结构施工方法、质量控制要求及土方开挖方案进行仔细研究并预先做好抢险预案,确保基坑顺利施工及周边环境的安全稳定。
4.土方开挖过程中,各参建单位应密切配合,重视监测数据反馈信息。如发生监测数据达警戒值,应对施工过程中出现的异常情况(如地面堆载较大,土方开挖速度过快、不均匀,基坑暴露时间较长等)及时整改,并合理调整施工组织设计和土方开挖方案,加快主体结构施工速度。如监测数据达报警值,应及时通知参建各方,分析原因并采取有效控制和加强措施,确保基坑及周边环境的安全稳定。
5.土建单位进场之后,应及时做好基坑周边的防护工作,安装防护栏。
6、由于本工程周边环境复杂,因此在施工前应进一步查明管线分布情况,防止因支护结构施工对管线造成破坏。
7、如塔吊设置在基坑边,则土建施工单位根据现场情况采取相应的加固及保护措施,并报本设计单位确认后方可实施。
8、支护结构施工完成后,应按照<建筑地基基础工程施工质量验收规范>
(GB50202- )进行相应的检测及验收工作。
9、施工材料堆放以20kPa为限,并控制在距基坑边3.0m之外。
六、劳动力配置
为确保施工质量和进度,现场设立工程技术组,由8名工程管理人员组成,其中一名为工程负责人,主管全面工作。
管理人员
10人
水、电工
2人
清土工
20人
安全值班、门卫
5人
钢筋工
5人
喷射混凝土
5人
挖机驾驶员
6
自卸车驾驶员
30
合计
83人
施工设备配置表6.1-1
序 号
名 称
单 位
数 量
1
空气压缩机
台
2
2
混凝土喷射机
台
1~2
3
潜水泵
台
6
4
砂浆搅拌机
台
1
5
切割机
台
1
6
电焊机
台
2
7
动力电缆
m
400
8
配电箱
只
5
9
挖机
台
8
10
自卸车
辆
30
展开阅读全文
