星湖湾佳园(改阅)
土
方
开
挖
施
工
方
案

浙江中成建工集团有限公司

二0一三年三月二十日

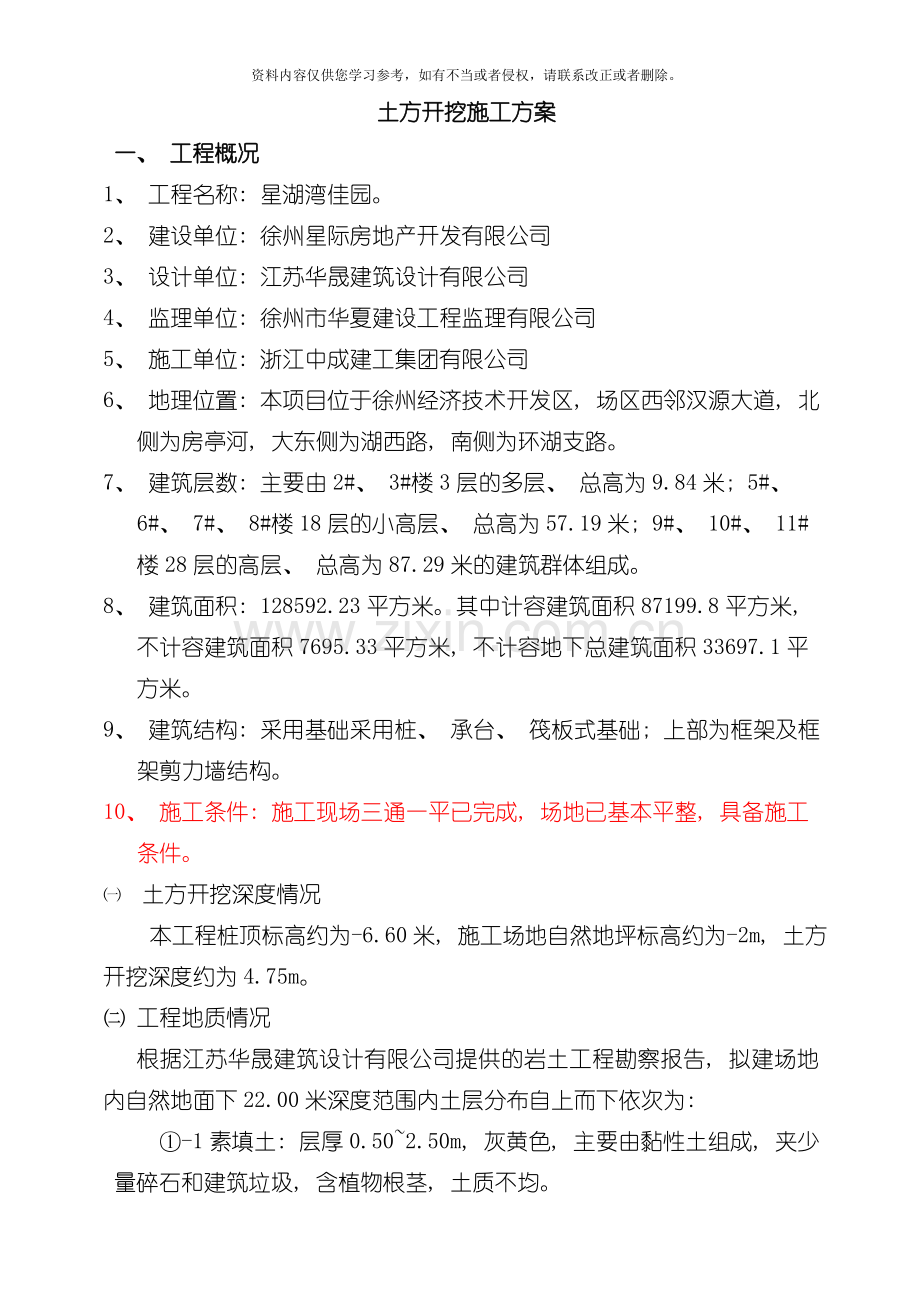

土方开挖施工方案
一、 工程概况
1、 工程名称: 星湖湾佳园。
2、 建设单位: 徐州星际房地产开发有限公司
3、 设计单位: 江苏华晟建筑设计有限公司
4、 监理单位: 徐州市华夏建设工程监理有限公司
5、 施工单位: 浙江中成建工集团有限公司
6、 地理位置: 本项目位于徐州经济技术开发区, 场区西邻汉源大道, 北侧为房亭河, 大东侧为湖西路, 南侧为环湖支路。
7、 建筑层数: 主要由2#、 3#楼3层的多层、 总高为9.84米; 5#、 6#、 7#、 8#楼18层的小高层、 总高为57.19米; 9#、 10#、 11#楼28层的高层、 总高为87.29米的建筑群体组成。
8、 建筑面积: 128592.23平方米。其中计容建筑面积87199.8平方米, 不计容建筑面积7695.33平方米, 不计容地下总建筑面积33697.1平方米。
9、 建筑结构: 采用基础采用桩、 承台、 筏板式基础; 上部为框架及框架剪力墙结构。
10、 施工条件: 施工现场三通一平已完成, 场地已基本平整, 具备施工条件。
㈠ 土方开挖深度情况
本工程桩顶标高约为-6.60米, 施工场地自然地坪标高约为-2m, 土方开挖深度约为4.75m。
㈡ 工程地质情况
根据江苏华晟建筑设计有限公司提供的岩土工程勘察报告, 拟建场地内自然地面下22.00米深度范围内土层分布自上而下依次为:
①-1素填土: 层厚0.50~2.50m, 灰黄色, 主要由黏性土组成, 夹少量碎石和建筑垃圾, 含植物根茎, 土质不均。
①-2耕土: 层厚0.3~0.5m, 灰-灰黑色, 以粘性土为主, 含植物根茎, 松散。
②粉土: 层厚0.40~2.40m, 黄色, 稍湿-湿, 稍密, 摇震反应迅速, 干强度低, 韧性低。场地大部分分布。浅部局部夹有可塑性粉质粘土。
③粉质粘土: 层厚0.7~2.7m,黄-黑黄色, 可塑, 切面稍有光滑, 无摇震反应, 干强度低, 韧性一般-中等, 该层普遍分布。
④黏土: 层厚0.7~3.70m, 灰绿-灰黄色, 可塑, 切面稍有光泽, 无摇震反应, 干度强、 韧性中等。局部为粉质粘土。场地普遍分布, 东侧分布较厚。
⑤黏土: 层厚4.1~11.2m, 黄褐色, 强塑, 7-10 m多含砂姜, 含量8-25%, 粒径1-3cm, 局部密集, 含少量铁锰结核及高岭土, 切面有光泽, 无摇震反应, 干度强、 韧性高。场地普遍分布, 东侧分布较厚, 强度相对较低。
⑥-1全风化砂质页岩: 厚度1.4~6.7m, 黄色、 紫色为主, 局部夹灰白色, 粒状, 泥质胶结, 矿物成分主要以石英为主, 含少量灰白色长石, 风化成土状, 密实, 遇水易崩解软化。麻花钻干钻困难, 带水钻易钻进, 局部可见母岩碎屑。该岩为极软岩, 岩体基本质量等级V级。
⑥-2 强-中等风化砂质页岩: 最大揭露厚度14m,黄色夹灰白色, 局部灰色、 紫红色, 中风化, 薄层状结构, 遇水易软化、 崩解, 进尺稳定, 局部夹砂岩块。该岩为极软岩, 岩体完整, 机械作用局部破碎, 岩体基本等级V级。
⑦灰岩 最大揭露厚度7.8m, 灰白色-青灰色、 西侧局部夹肉红色, 中-微风化, 中厚层状, 倾角约40°, 溶蚀裂隙一般发育, 裂隙多被硬塑状黏土填充, 钻进时无漏液、 掉转现象, 与⑥层砂质页岩呈互层状分布, 岩层破碎-较完整, 取芯率30-80%,RQD=0-75%,属较硬岩, 岩体基本质量等级IV-III级。
⑧泥质灰岩 最大揭露厚度8.3m,黄色, 局部夹棕红色, 中厚层状, 中风化, 较破碎, 岩溶裂隙较发育, 多见溶槽、 溶孔现象, 局部填充粘土, 进尺较稳定, 不漏液, 取芯率20-80%,RQD=0-50%, 属软-较软岩, 岩体质量等级IV-V级。主要分布在场地西北角。
地下水位埋深为7.0米～7.8米, 平均水位标高25.73m。
本工程的±0.00标高相当于黄海标高34.500米, 场地自然地面标高为-2.5米。
㈢ 土方开挖难点
1、 本项目大面积开挖深度较深, 需做好基坑四周围护后方可进行大面积土方开挖。
二、 施工部署
( 一) 、 人员部署
为了确保工程质量和施工进度, 现场设立工程技术组, 由技术负责和施工员、 质量员、 材料员组成, 指导全面工作, 检查监督施工质量及施工方案的实施情况, 并处理施工中的有关技术问题。施工队由以下人员组成:
挖掘机司机 2人
修土工人 10人
班组长 1人
垫层施工 10人
基础降水 2人
电工 2人
( 二) 、 机械部署

为确保工程施工进度和质量, 项目部配置的施工机械见下表:
序 号
名 称
单 位
数 量
1
挖掘机
台
2
2
自卸汽车
辆
10
3
污水泵
台
2
4
铁 锹
把
20
5
砂浆搅拌机
台
1
6
切割机
台
1
7
交流电焊机
台
1
8
动力电缆
米
300
9
配电箱
只
3
10
水准仪
台
1
11
经纬仪
台
1
( 三) 、 材料部署
根据施工图中的材料用量, 严格按照质量体系要求进行采购和检验复试, 合格的基础上投入使用, 确保工程顺利进展。
三、 施工准备
1、 作好排水降水设施
在施工区域内设置临时性或永久性排水沟, 将地面水排走或排到低洼处, 再设水泵排走; 排水沟纵向坡度按2‰, 使场地不积水。
2、 设置测量控制网
根据给定的永久性控制坐标和水准点315(92909.739,24390.674)、 316( 93037.968、 24390.996) , 按建筑物总平面要求, 引测到现场A、 B两点。在工程施工区域设置测量控制网, 包括控制基线、 轴线和水平基准点; 每天做好轴线控制的测量和校核。控制网要避开土方机械操作及运输线路, 做好保护标志; 并测出各标桩处的自然地形、 标高, 作为计算挖、 填土方量和施工控制的依据。对建筑物应做定位轴线的控制测量和校核; 进行土方工程的测量定位放线, 设置龙门板、 放出基坑(槽)挖土石灰线、 上部边线和底部边线和水准标志, 以利保存, 灰线、 标高、 轴线应进行复核无误后, 方可基坑开挖。
3、 修建临时道路
修筑施工场地内机械运行的道路, 主要临时运输道路结合永久性道路的布置修筑。西侧主路面按双车道, 宽度6m, 最大纵向坡应不大于6％, 最小转弯半径不小于15m; 基层铺设40厘米厚道渣, 面层浇筑200厚C30混凝土, 两侧作好排水沟。
四、 施工方法:
1、 各栋号土方采用二级放坡, 放坡系数1: 1, 在开挖深度1.8米处设置1.5米宽边坡平台。
2、 在基坑四角设置集水井, 并开设明沟, 用于排出坑内明水。
3、 星湖湾佳园5#东侧基坑工程计算书
1 工程概况
该基坑设计总深4.75m, 按二级基坑 、 选用《国家行业标准—建筑基坑支护技术规程(JGJ120- )》进行设计计算, 计算断面编号: 1。
1.1 土层参数地下水位埋深: 1.50m。
序号
土层名称
厚度
(m)
γ
(kN/m3)
c
(kPa)
φ
(°)
分算
/合算
1
①
1.40
18.8
3.00
10.00
分算
2
②
1.10
18.9
16.00
30.20
分算
3
③
1.20
18.3
30.00
10.20
分算
4
④
3.00
18.9
41.00
11.60
分算
5
⑤
6.80
19.2
64.00
12.80
分算
1.2 基坑周边荷载地面超载: 20.0kPa
2 开挖与支护设计
基坑支护方案如图:

星湖湾佳园5#楼东侧基坑支护方案图
2.1 放坡设计
2.1.1 第1级放坡设计
坡面尺寸: 坡高4.75m; 坡宽2.90m; 台宽0.50m。 放坡影响方式为: 一。
3 整体稳定计算
3.1 计算参数
整体稳定计算方法: 瑞典条分法; 应力状态计算方法: 有效应力法, 孔压考虑土性;
土钉法向力折减系数: ξ=0.5; 土钉切向力折减系数: ξ=1.0;
锚杆法向力折减系数: ξ=0.5; 锚杆切向力折减系数: ξ=1.0;
浸润线不考虑止水帷幕; 滑弧搜索不考虑局部失稳;
考虑开挖工况;
搜索范围: 坡顶: 全范围; 坡底: 全范围; 搜索方法: 遗传算法。
3.2 计算结果
3.2.1 开挖至-4.75m(深4.75m)

滑弧: 圆心(4.85m,-3.96m), 半径: 8.93m, 起点(-3.15m,0.00m), 终点(2.90m,4.75m), 拱高比0.227;
下滑力: 172.06kN/m;
土体(若有则包括搅拌桩和坑底加固土)抗滑力: 242.93kN/m;
安全系数: 1.41, 要求安全系数: 1.3。
4 墙底抗隆起计算
4.1 计算参数
计算公式: Prandtl; 考虑隆起土层不均匀性厚深比: 0.0; 考虑放坡影响宽深比: 1.0。
4.2 计算结果
4.2.1 墙底

坑内侧向外4.8m范围内总荷载: 388.4kN/m;
验算断面力: 41.0kPa; 内摩擦角: 11.6°。
地基承载力:

安全系数: 372.5×4.8/388.4=4.56, 要求安全系数: 1.6。
4.2.2 第5层土顶面

坑内侧向外4.8m范围内总荷载: 563.5kN/m;
验算断面处土体内聚力: 64.0kPa; 内摩擦角: 12.8°。
地基承载力:

安全系数: 738.9×4.8/563.5=6.23, 要求安全系数: 1.6。
5 抗渗流稳定计算
5.1 计算参数
抗渗流计算方法: 临界水力坡度法, 垂直渗径换算系数(上段): 0.8, 垂直渗径换算系数(下段): 1.0, 水平渗径换算系数: 0.0, 有效重度计算方法: 由饱和重度计算。
5.2 计算结果
抗渗流稳定安全系数: , 要求安全系数:
1.5。
五、 土方开挖方案
( 一) 土方开挖要求
1、 挖土要求
① 土方开挖的基底标高结合基础、 地下室结施图进行, 当结施图与基坑剖面图中所示的基底标高有出入时, 应及时通知业主和设计人员。
② 土方开挖遵循”分段分层开挖、 严禁超挖”的原则。
③ 最后人工开挖的土方, 防止坑底土扰动, 挖土至基坑底标高后及时浇筑砼垫层。
2、 基坑挖土的交通组织
土方开挖的行车路线: 土方开挖过程中, 外运车辆驶入基坑内, 直接装车, 沿施工道路由西北大门运出。
3、 开挖方法
挖土采用PC－200型挖掘机进行分段分层开挖到底, 坑底保留300土层采用人工修土, 坑底基础梁采用70型挖机进入坑内作业。
5、 基坑开挖后的排水沟、 集水井设置
基坑周边设置截面尺寸200×300排水沟, 底部采用5厘米素混凝土垫层, 上部砌120厚标准砖至基础垫层下, 内抹1: 2水泥沙浆。基坑大角设置四个600*600*600集水井。
6、 基坑( 槽) 验收
基坑开挖完毕由建设单位、 设计单位、 监理单位、 施工单位、 质监部门等有关人员共同到现场进行地基验槽。
7、 土方开挖工程质量检验标准: ( 见下表)
土方开挖工程质量检验标准( mm)
项
序
项 目
允许偏差或允许值
检查方法
柱基、 基坑、 基槽
挖方场地平整
管沟
地( 路) 面基层
人工
机械
主控项目
1
标 高
-50
±30
±50
-50
-50
水准仪
2
长度、 宽度( 由设计中心线向两边量)
+200
-50
+300
-100
+500
-150
+100
-
经纬仪、 用钢尺量
3
边坡
设计要求
观察或用坡度尺检查
一般项目
1
表面平整度
20
20
50
20
20
用2m靠尺和楔形塞尺检查
2
基底土性
设计要求
观察或土样分析
注: 地( 路) 面基层的偏差只适用于直接在挖、 填方做地( 路) 面的基层。
六、 基坑开挖注意事项
1、 开挖深度应该严格按照地下室结构施工图进行。
2、 基坑周围8.0M范围内堆载不超过10kpa, 严格控制不均匀堆载。基坑四周严禁进行任何堆载。
3、 严格控制开挖段纵向放坡的坡度, 使土坡坡度不大于安全坡度, 并时刻注意及时排除流向土坡的水流以防止土体滑坡。
4、 加强地面的排水设施管理, 避免地面的水流入基坑, 影响基坑稳定。
5、 基坑开挖后发现坑底土质与勘察报告不符, 及时向业主、 监理、 设计单位反映。
6、 加强对坑底积水的处理, 派专人24小时值班抽水。
七、 基坑开挖过程中可能出现的问题及应急措施
1、 为防止突发性事故的发生, 使本工程地下结构施工顺利进行, 将采取以下措施来保证整个基坑和周边环境的安全, 准备一定数量的材料和设备, 包括注浆机、 砂袋、 松木桩、 钢板桩、 钢筋、 水泥、 钢管、 棉絮等, 应急基坑坍塌及渗水制订以下应急措施:
⑴ 开挖后如出现渗水或漏水: 渗水量较小且不影响施工和周边环境, 在坑底设明沟排水; 渗水量较大但没有泥砂带出的采用引流-修补方法, 在渗水严重的部位打入钢管引水, 将薄弱处的用防水混凝土或砂浆修补达到强度后, 再封堵钢管出水口; 如果出现渗水、 漏水情况严重的情况应立即用棉絮进行封堵, 再采用高压注浆方法进行封堵。
⑵ 开挖过程中如发现坑壁局部位移较大, 超过许可范围时, 应立即停止挖土, 采用钢管在竖直平面内进行斜撑, 如变形过大的应立即进行土方回填, 变形稳定后再打松木桩、 钢板桩进行加固。
⑶ 基坑开挖至设计深度后, 应立即抢做垫层, 并把片石垫层铺设至紧靠基坑边, 如此时发生坑内位移, 应立即在坑内侧堆土或抛石, 待稳定后采用打设锚杆进行加固。
八、 安全文明施工技术措施
( 一) 安全措施
⑴ 基坑周边设置防护栏杆, 并在防护栏杆上涂红白醒目色标。
⑵ 加强对坑内排水的管理。
⑶ 有专人指挥挖土, 严禁超挖, 确保安全施工。
⑷ 在车辆转弯处设置警示牌。
⑸ 严格按监测数据指导施工, 加强信息化施工管理, 确保基坑工程的安全, 认真贯彻”安全第一、 预防为主”的方针, 坚持”谁施工、 谁负责”和”管生产必须管安全”的原则, 根据”国务院关于加强企业生产中安全工作的几项规定”, 结合本工程特点, 组成由项目部主要负责人、 专职安全员、 项目部和班组兼职安全员以及工地安全用电负责人参加的安全生产管理网, 执行安全生产责任制, 明确各级人员的责任, 抓好本工程的安全生产工作。
⑹ 上岗前, 对参与本工程施工的全体职工( 包括民工) 进行安全生产的宣传教育, 组织职工学习关于安全生产的条例和《安全生产操作规程》, 并要求职工在施工中严格遵守有关文件的规定。
⑺ 设备、 设施投入使用前, 对投入本工程施工的机电设备和施工设施进行全面的安全检查, 未经验收的设备和设施不准使用, 不符合安全规定的地方立即整改完善。并在施工现场设置必要的护栏、 安全标志和警告牌。
⑻ 施工过程种, 严格按照经施工组织设计和安全生产措施的要求进行施工, 操作工人必须严守岗位履行职责, 遵守安全生产操作规程, 特种作业人员应经培训, 持证上岗, 各级安全员要深入施工现场, 督促操作工人和指挥人员遵守操作规程, 制止违章操作、 无证操作、 违章指挥和违章施工。
⑼ 坚持每周召开一次安全例会, 检查安全生产措施的落实情况, 研究施工中存在的安全隐患, 及时补充完善安全措施。
⑽ 经常保养施工机具, 保证安全装置灵敏度可靠, 防护罩完好无损, 同时搞好安全用电管理, 保证输电线路、 配电箱、 漏电开关的选型正确、 敷设符合规定要求, 电器设备和照明灯具有良好的接地、 接零保护, 并在可能受雷击的场所设置防雷击设施。
⑾ 重视个人自我防护, 进入工地按规定佩戴安全帽, 进行高空作业和特殊作业前, 先要落实防护设施, 正确使用攀登工具, 安全带和特殊防护用品, 防止发生人身安全事故。
⑿ 按照防火防爆的有关规定设置油库、 危险品等临时性构筑物, 易燃易爆物品堆放间距和动火点与氧气、 乙炔的间距要符合规定要求, 严格执行动火作业审批制度, 一、 二、 三级动火作业未经批准不得动火, 临时设施区要按规定配足消防器材。
⒀ 工地上设置救护室, 配备医务人员, 落实保健措施, 作好除害灭病和饮食卫生工作。
⒁ 实施无工程事故和重点设备、 人身伤害无事故的安全目标。
( 二) 文明施工措施
⑴ 现场设置”七牌二图”, 标明工程名称、 建设、 监理、 设计、 施工单位名称、 工期、 工程主要负责人姓名和监督电话, 自觉接受社会监督。
⑵ 施工场地采取全封闭隔离措施, 工地主要出入口设置交通指令标志和警示灯, 保证车辆和行人的安全。
⑶ 实施施工现场平面管理制度, 各类临时施工设施、 施工便道、 加工场、 堆物场和生活设施均未经上级部门批准, 不得擅自改变总平面布置或搭建其它设施。
⑷ 施工现场设置以明沟、 集水井为主的临时排水系统, 施工污水经明沟引流、 集水池沉淀澄清后, 间接排入下水道; 同时落实”雨季防涝”措施, 配备雨季施工防护器材和值班人员。
⑸ 工程材料、 成品构件分门别类, 有条理地堆放整齐; 机具设备定时定人保养, 保持运行整洁, 机容正常。
⑹ 施工中严格按照经审定的施工组织设计实施各道工序, 工人操作要求达到标准化、 规范化、 制度化、 做到工完料清, 场地上无淤泥积水, 施工道路平整畅通, 实现文明施工。
⑺ 加强土方施工管理, 防止泥浆污染场地。
⑻ 设立专职的”环境保洁区”, 负责检查、 清除出场车辆上的污泥, 清扫污染的马路, 做好工地内外的环境保洁工作。
⑼ 现场配齐厕所、 引用水供应点等生活设施, 并制定卫生制度, 定期进行大扫除, 保持生活设施整洁卫生和周围环境整洁卫生。
⑽ 项目部设文明施工负责人, 每周召开一次关于文明施工的例会, 定期与不定期检查文明施工措施落实情况, 组织班组开展”创文明班组竞赛活动”, 经常征求建设单位和施工监理对文明施工的批评意见, 及时采取整改措施, 切实搞好文明施工。

浙江中成建工集团有限公司星湖湾佳园项目部
06月26日
