J352—
内墙饰面砖粘贴工程施工工艺标准
-04-10发布 -05-01实施
**公司发布
J352—
I

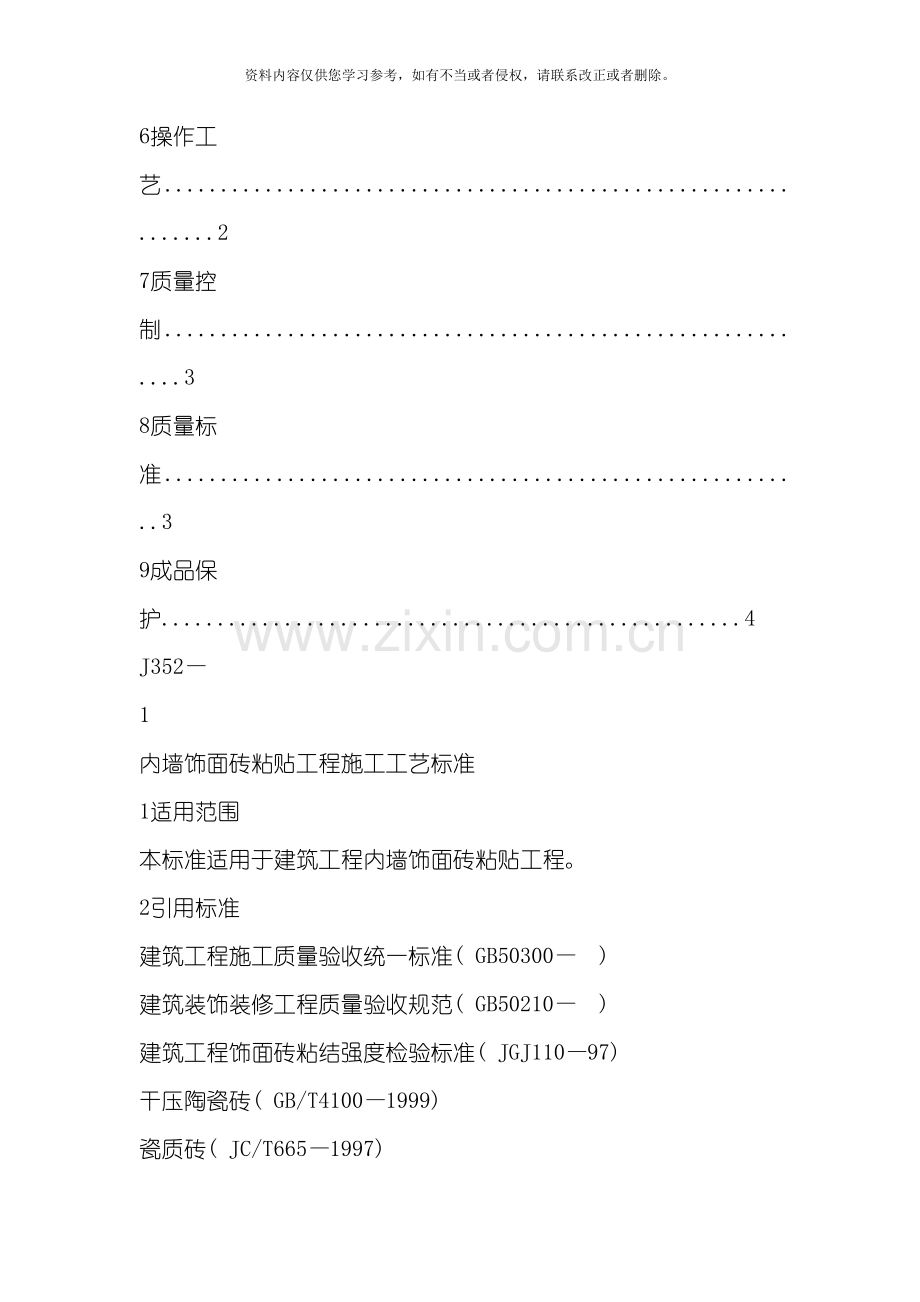

目次
1适用范围.............................................................1
2引用标准..................................................................1
3术语......................................................................1
4材料要.....................................................................1
5施工准备..............................................................1
6操作工艺...............................................................2
7质量控制............................................................3
8质量标准..........................................................3
9成品保护....................................................4
J352—
1
内墙饰面砖粘贴工程施工工艺标准
1适用范围
本标准适用于建筑工程内墙饰面砖粘贴工程。
2引用标准
建筑工程施工质量验收统一标准( GB50300— )
建筑装饰装修工程质量验收规范( GB50210— )
建筑工程饰面砖粘结强度检验标准( JGJ110—97)
干压陶瓷砖( GB/T4100—1999)
瓷质砖( JC/T665—1997)
3术语
饰面砖——用于保护和装饰建筑物墙面的陶瓷面砖和玻璃面砖。其中最常见的为陶瓷面砖, 主要包括各种釉面内墙砖、 外墙面砖等。
满粘法——饰面砖的贴面与基层之间用水泥砂浆或其它粘合剂完全粘合不留缝隙的粘贴方法。
结合层——由聚合物水泥砂浆或其它界面处理剂构成的用于提高界面间粘结力的材料层。
4材料要求
4.1水泥
内饰面砖粘贴应采用32.5Mpa及以上等级的矿渣硅酸盐水泥或普通硅酸盐水泥, 勾缝及擦缝一般采
用白水泥, 水泥出厂证明及检验报告要齐全, 复试合格。勾缝及擦缝用水泥应使用同一牌号、 强度等级、
同一批生产的产品, 一次进够, 分库存放。
4.2砂
基层处理及饰面砖粘贴应采用粗砂或中砂, 勾缝及擦缝砂浆应采用细砂, 试验报告各项指标要符合
JGJ52《普通混凝土用砂质量标准及检验方法》要求, 使用前过筛, 含泥量不得大于3％。勾缝及擦缝用
砂应使用同一批进场的砂子, 一次备足, 单独存放。
4.3粘结剂
如采用专用胶粘剂粘贴饰面砖, 应符合JC/547《陶瓷墙地砖胶粘剂》的要求。
4.4饰面砖
釉面内墙砖吸水率平均值要小于10%, 陶瓷锦砖吸水率要求不大于2％; 寒冷地区( 如北京地区) 要
在允许范围内尽量选用吸水率较小的产品。按照排砖图准确计算饰面砖使用量和损耗量, 要求厂家同批
生产, 并一次进够, 妥善存放。
4.5勾缝及擦缝用矿物颜料
同种颜色的矿粉, 应采用同一厂家同一产地同批生产的产品, 一次性购进。
5施工准备
5.1作业条件
5.1.1内墙主体已充分变形稳定; 墙面各种暗装线管、 电开关盒、 门窗框安装完毕, 并经验收合格。
J352—
2
5.1.2安装好的窗台板及门窗框与墙体之间的缝隙, 用1︰3水泥砂浆掺微膨胀剂堵灌密实; 墙面清洁,
无油污、 浮浆、 残灰等, 凸出墙面部分要凿平, 凹进处用1︰3水泥砂浆分层抹压找平; 卫生间及洗浴间
墙面防潮层已完成。
5.1.3饰面砖工程深化设计已完成, 排砖方案已确定: 按不同基层做出样板墙或样板件, 确定饰面砖排
列方式、 缝宽、 缝深、 勾缝形式及颜色、 防水及排水构造、 基层处理方法等施工要点; 找平层、 结合层、
粘结层、 勾缝及擦缝材料、 调色矿粉等的施工配合比也已确定。
5.2材料准备
5.2.1饰面砖、 水泥、 砂、 粘结剂、 矿物颜料等按要求进场存放, 其中饰面砖应有生产厂家的出厂检
验报告和产品合格证, 并应对尺寸、 表面质量、 吸水率、 抗冻性等指标进行复检。水泥、 砂、 粘结剂等
材料均要进行复试。
5.2.2饰面砖取样复检合格后, 使用自制套板逐块选砖, 饰面砖的尺寸偏差要在GB/T4100—1999《干
压陶瓷砖》规定的范围之内。同时用肉眼观察饰面砖表面缺陷及色差, 表面缺陷及色差明显的不允许使
用。
5.3主要机具
钢丝刷、 錾子、 铁锤、 皮锤、 毛刷、 笤帚、 水桶、 铁抹子、 木抹子、 铁锹、 筛子、 木杠、 靠尺、 水
平尺、 游标卡尺、 自制选砖套板、 线坠、 盒尺、 墨线盒、 水泥钉、 射钉、 铅笔、 方尺、 自制米厘条、 成
品塑料卡子、 白线、 灰铲、 开刀或钢锯条、 勾缝用灰板、 勾缝溜子、 布条或棉纱、 毛刷、 电动无齿切割
锯、 手推车、 自制量具等。
6操作工艺
6.1工艺流程
基层处理→吊垂直、 套方、 找规矩、 贴灰饼→打底灰抹找平层→排砖→分格、 弹线→浸砖
→粘贴饰面砖→勾缝与擦缝→清理表面
6.2基层处理
对于混凝土基层, 将凸出墙面的混凝土剔平, 表面光滑的要凿毛, 然后再用钢丝刷清理干净, 或采
用水泥细砂浆掺化学胶体( 聚合物水泥浆) 进行”毛化处理”。对于砖墙基层, 要将墙面残余砂浆清理
干净。对于加气砼、 砼空心砌块、 轻质墙板等基层, 要在清理修补涂刷聚合物水泥浆后铺钉金属网一层
以增加基层与找平层及粘结层之间的附着力。不同材质墙面的交界处或后塞的洞口处均要挂金属网防
裂, 搭接长度不少于200㎜。
6.3吊垂直、 套方、 找规矩、 贴灰饼
室内在楼地面上沿内墙四周弹控制线, 对房间进行套方找规矩, 然后从各转角处用线坠两面吊直后
设点做灰饼, 用靠尺和水平尺随时检查。
6.4打底灰抹找平层
先将基层表面润湿, 满刷一道结合层, 然后分层分遍抹砂浆找平层, 常温时可采用1︰3或1︰2.5
水泥砂浆。抹灰厚度每层应控制在5㎜～7㎜, 用木抹子搓平, 终凝后晾至六、 七成干再抹第二遍, 用木
杠刮平, 木抹子搓毛, 终凝后浇水养护。找平层厚度应尽量控制在20㎜左右, 表面平整度最大允许偏差
为3㎜, 立面垂直度最大允许偏差为3㎜。
6.5分格、 弹线
找平层养护至六、 七成干时, 可按照排砖深化设计图及施工样板在其上分段分格弹出控制线并做好
标记, 如现场情况与排砖设计不符, 则可酌情进行微调。
6.6将已挑选好的饰面砖放入净水中浸泡2小时以上并清洗干净, 取出后晾干表面水份方可使用。
6.7粘贴饰面砖
6.7.1内墙饰面砖整体由下向上粘贴, 但不宜一次贴到顶, 以免坍落。
J352—
3
6.7.2粘贴时饰面砖粘结层厚度可参考以下数据︰1︰2水泥砂浆4㎜～8㎜厚; 1︰1水泥砂浆3㎜～
4㎜厚; 其它化学粘合剂2㎜～3㎜厚; 粘结层厚度越薄, 基层的平整度要求越高。
6.7.3先固定好靠尺板贴下第一皮砖, 面砖背面涂好粘合材料后以压着的感觉贴上, 贴上后用灰铲柄
轻轻敲打使之附线, 轻敲表面固定, 力争一次成功, 不宜多动; 用开刀调整竖缝, 用小杠经过标准点调
整平整度和垂直度, 用靠尺随时找平找方; 在粘结层初凝前, 可调整面砖的位置和接缝宽度, 初凝后严
禁振动或移动面砖。
6.7.4缝宽如符合模数则应采用标准成品缝卡控制; 不符合模数时可用自制米厘条控制, 用砂浆粘在
已贴好的砖上口。
6.7.5墙面突出的卡件、 水管或线盒处尽量采用整砖套割后套贴, 缝口要尽量小, 圆孔还可采用专用
开孔器来处理, 不得采用非整砖拼凑镶贴; 如不方便套割则尽量把缝放在不显眼的位置, 如有条件还可
加盖板。
6.8勾缝及擦缝
粘结层终凝后可按照样板墙确定的勾缝及擦缝材料、 缝深、 勾缝形式及颜色进行勾缝和擦缝, 内墙
勾缝和擦缝材料一般是白水泥配彩色颜料; 勾缝及擦缝材料的施工配合比及调色矿粉的比例要指定专人
负责控制, 水泥、 砂子、 矿粉等要使用准备好的专用材料, 勾缝要视缝的型式使用专用工具; 勾缝宜先
勾水平缝再勾竖缝, 纵横交叉处要过渡自然, 不能有明显痕迹; 砖缝要在一个水平面上, 连续、 平直、
无裂纹、 无空鼓, 深浅一致, 表面压光; 有的粘合剂对勾缝时间有要求, 应按厂家说明书操作。对于缝
宽在0.5㎜以下的密缝采用擦缝, 用毛刷蘸糊状嵌缝材料涂缝, 然后用棉纱或布条擦均匀, 不得有漏涂
漏擦的现象。
6.9清理表面
勾缝时随勾随用棉纱蘸水擦净砖面; 勾缝后经10天以上可清洗残留的污垢, 尽量采用中性洗剂; 也
可采用浓度20%的稀盐酸, 但要保护五金件, 洗完后用清水冲净。擦缝时方法相同。
7质量控制
7.1饰面砖镶贴时应保持正温, 内墙冬期施工要有采暖措施, 以免砂浆受冻造成空鼓、 脱落等通病。
7.2找平层、 结合层、 粘结层、 勾缝及擦缝材料、 调色矿粉等的施工配合比确定后, 施工中要严格执
行; 找平层、 结合层、 粘结层各层施工要拉开时间间隔, 养护要及时, 且严禁在同一施工面上采用几种
不同的配合比, 以免产生不同的干缩, 造成空鼓脱落; 饰面砖粘结层要饱满, 勾缝及擦缝必须严密, 以
免面层渗水、 空鼓和脱落; 勾缝及擦缝用水泥、 砂子、 矿粉严格按本标准材料要求准备和调制, 避免产
生颜色不一致的问题。
7.3加强对基层打底工作的检查, 根据结构几何尺寸的偏差, 认真处理基层, 以免出现表面偏差较大、
墙面不平的情况。
7.4施工前认真选砖, 剔除规格尺寸偏差超标的饰面砖; 贴砖时严格按照排砖图进行并根据结构的实
际情况及时进行调整; 分段分块弹线要细致, 以免出现砖缝不匀、 不直的通病。
7.5勾完及擦完缝后要及时擦净饰面砖表面, 以免砂浆或其它污物渗入砖内, 难以清除。
7.6其它质量控制要求参见本标准材料要求、 施工准备、 操作工艺方面的相关条款。
8质量标准
8.1主控项目
8.1.1饰面砖的品种、 规格、 图案、 颜色和性能应符合设计要求。
检验方法: 观察; 检查产品合格证书、 进场验收记录、 性能检测报告和复验报告。
8.1.2饰面砖粘贴工程的找平、 防水、 粘结和勾缝擦缝材料及施工方法应符合设计要求及国家现行产
品标准和工程技术标准的规定。
检验方法: 检查产品合格证书、 复验报告和隐蔽工程验收记录。
J352—
4
8.1.3饰面砖粘贴必须牢固。
检验方法: 检查施工记录。
8.1.4饰面砖工程( 满粘法) 应无空鼓、 裂缝。
检验方法: 观察; 用小锤轻击检查。
8.2一般项目
8.2.1饰面砖表面应平整、 洁净、 色泽一致, 无裂痕和缺损。
检验方法: 观察。
8.2.2阴阳角处搭接方式、 非整砖使用部位应符合设计要求。
检验方法: 观察。
8.2.3墙面突出物周围的饰面砖应整砖套割吻合, 边缘应整齐。墙裙、 贴脸突出墙面的厚度应一致。
检验方法: 观察; 尺量检查。
8.2.4饰面砖接缝应平直、 光滑, 填嵌应连续、 密实; 宽度和深度应符合设计要求。
检验方法: 观察; 尺量检查。
8.2.5有排水要求的部位应做滴水线( 槽) , 滴水线( 槽) 应顺直, 流水坡向应正确。坡度应符合设
计要求。
检验方法: 观察; 用水平尺检查。
8.2.6允许偏差见表1。
表1允许偏差
项次项目允许偏差( mm) 检验方法
1立面垂直度22m垂直检测尺检查
2表面平整度2( 3) 2m靠尺、 塞尺检查
3阴阳角方正2( 3) 直角检测尺、 塞尺检查
4接缝平直1( 2)
5墙裙上口平直2
拉5m线( 不足5m拉通线) , 钢直尺检查
6接缝高低差0．5钢直尺、 塞尺检查
7接缝宽度1钢直尺检查
注: 如采用的是凹凸面的面砖如”世纪石”等, 则表面平整度不作要求。
9成品保护
9.1对油漆、 防水等后续工程可能造成污染的饰面砖面层, 应采取临时保护措施。面砖勾缝及擦缝应
自上而下进行, 防止污染。
9.2对施工中可能发生碰损的入口、 通道、 阳角等部位, 应采取临时保护措施。
9.3合理安排水、 电、 设备安装等工序, 及时配合施工, 不应在饰面砖粘贴后开凿孔洞。
9.4脚手架拆除时注意不要碰坏墙面。
