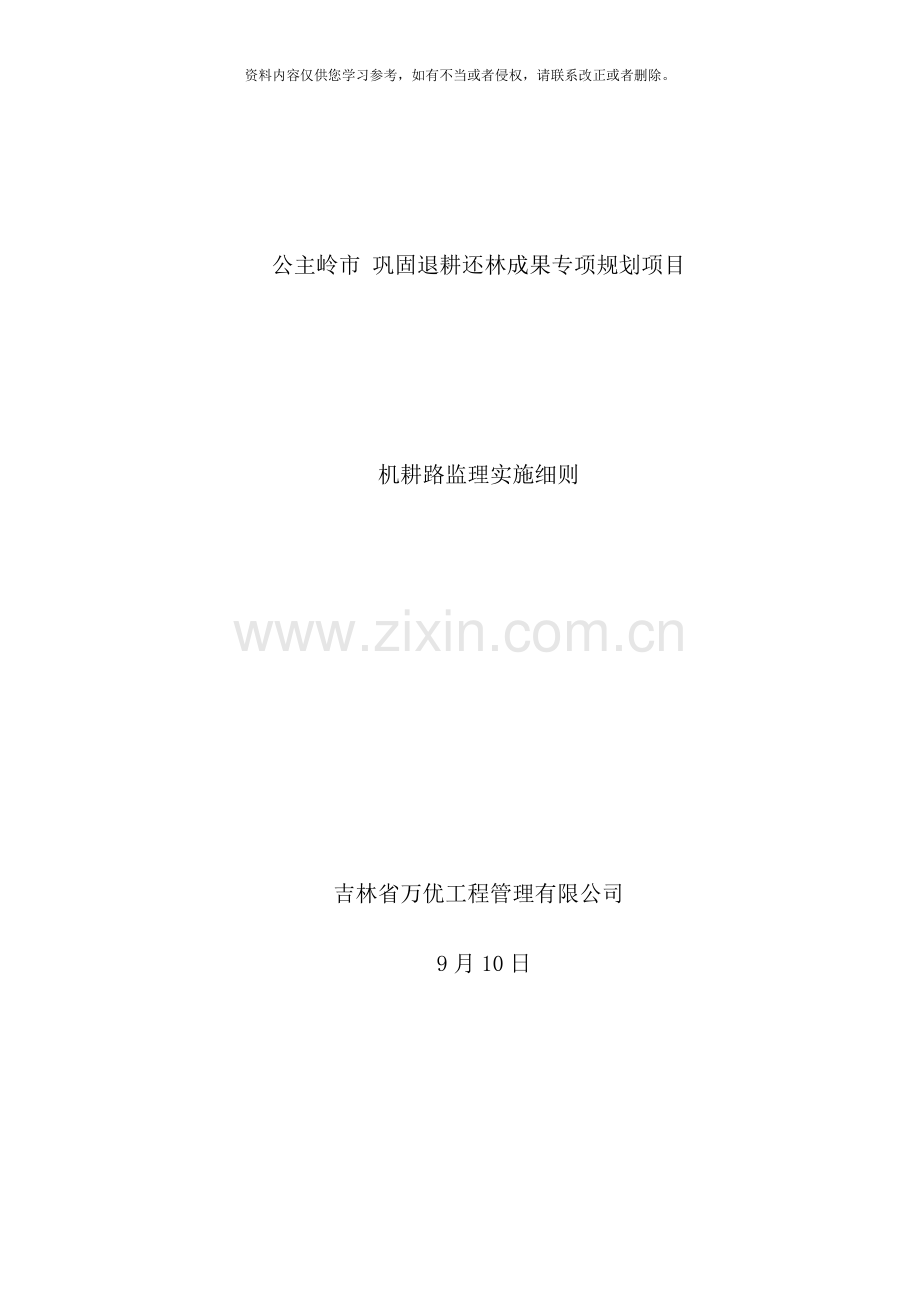

公主岭市 巩固退耕还林成果专项规划项目

机耕路监理实施细则

吉林省万优工程管理有限公司
9月10日

总 则
1、 为有利于公主岭市 巩固退耕还林成果专项规划项目, 机耕路( 山皮石路面) 工程的施工, 确保工程质量, 规范监理活动, 特制定本细则。
2、 依据本工程的招、 投标文件和项目法人与施工单位签定的施工承建合同文件、 工程设计文件、 施工图纸要求, 《堤防工程施工规范》( SL260- ) 、 《水利水电工程单元工程施工质量验收评定标准——堤防工程》SL634- 、 《土工试验规程》( SL 237-1999) 及相关工程施工技术、 规程、 规范编制。
3、 本工程以施工过程现场控制为重点, 工程质量以单元工程控制为基础的标准化、 程序化和量化管理。
一、 工程概况:
1、 本工程位于怀德镇三合堡村及杨大城子镇管家沟村粮库至大西尖机耕路的铺设总长度10KM, 路基采用对原土方开挖、 翻松、 填筑、 调平找拱并压实, 路基25厘米厚山皮石压实, 面层5厘米砂石作为磨耗层, 路宽4米+2*0.5米( 路肩) , 管沟村机耕路5公里: 1#粮库至大西尖, 全长1812米, K0+1000-K1+812;2#管军家至王军德家, 全长405米, K0+000-K0+405; 3#管东家至罗红家, 全长397米, K0+000-K0+397; 4#张三家至邹成发家, 全长398米, K0+000-K0+398;5#徐永发家至水库, 全长1988米, K0+000-K1+988; 三合堡村机耕路全长5公里: 1#官继龙门前至高明门前, 全长692米, K0+000-K0+692; 2#吕英门前至张成树门前, 全长1128米, K0+000-K1+128; 3#刘正学门前至官继彪门前, 全长2274米, K0+000-K2+274; 4#李延军房西至宋国锋房西, 全长102米, K0+000-K0+102; 5#四社大坝南至大坝北, 全长804米, K0+000-K0+804;
2、 编制依据:
2.1监理合同及招标文件
2.2工程范围、 施工图纸及说明
2.3《工程建设标准强制性条文》;
2.4《水利水电施工测量规范》-SL52-1993,
2.5中华人民共和国国土资源行业标准《土地开发整治规划编制规程》( TD/T1011- ) ;
2.6．《土地开发整理项目规划设计规范》( TD/T1012- ) ;
2.7《土地开发整治项目验收规范》( TD/T1013- ) 。
2.8工程有关的施工质量验收规范
二、 开工条件控制
1、 砂石路面填筑之前, 施工单位应按合同文件、 技术规范和设计文件要求完成现场砂石料现场碾压试验。依据碾压试验方案, 经过现场碾压试验调整优化和确定填筑碾压参数和施工工艺。试验结束后, 施工单位应将碾压试验成果详细资料报送监理部审批。
2、 填筑开始前, 施工单位应将填筑施工方案报监理部审批。施工方案应包括以下主要内容:
( 1) 工程概况。
( 2) 施工布置、 运输方式及场内外道路规划。
( 3) 施工顺序( 填筑区、 段划分, 排水设施等作业程序) 。
( 4) 施工经过碾压试验拟定的分层碾压参数( 包括虚铺厚度、 碾压遍数、 含水量、 压实方式) , 选择合适的碾压机具和夯实机具。
( 5) 施工进度计划安排( 包括工期安排作业循环时间、 流水作业逻辑关系、 区段分期填筑形象、 填筑强度等) 。
( 6) 施工方法及工艺流程( 包括运输、 卸料、 铺料及碾压方式, 堤坡和分区接头、 接缝结合面等特殊部位处理, 边角部位的填铺、 压实设备, 压实层间结合处理措施等) 。
( 7) 施工质量保证措施、 质量检验措施;
( 8) 施工机械的配置与劳动力组合。
( 9) 质量保证和安全生产措施
3、 移交测量控制网点, 审签施工控制网点施测成果。在工程开 工前, 督促施工单位布设施工控制网点和报送施测成果, 并对其成果进行审查和校验。
4、 上述1、 2、 3条文件经施工单位项目负责人签署并加盖公章后报送监理部,监理部审阅后限时返回审签意见。
5、 检查施工条件:
( 1) 施工设备进场查验。施工单位必须根据施工强度配置足够挖掘机或推土机、 碾压机械。监理工程师应检查施工设备是否符合施工要求, 是否满足施工工期、 施工强度和施工质量的要求。
( 2) 砂石填筑料场检查。在施工前, 监理工程师应对选定的石料场开采条件、 材料数量和质量进行检查。未经监理工程师检查批准的材料不得在工程中使用。
( 3) 承建单位需配备质量检验人员, 建立班组自检、 施工队复检和质检员终检的”三检”制, 建立健全施工质量保证体系。
( 4) 组织安全、 技术交底。在工程开工前, 监督施工单位技术负责人对所有作业人员进行安全、 技术交底工作, 并履行签字手续。
6、 监理部审核批准的施工方案后, 施工单位向监理部申请开工许可证, 监理部接受申请后的24小时内开出开工批复文件。
7、 监理单位对施工所进行的任何对照检查、 检验和审核并不意味着能够减轻施工单位所应负的合同责任。
8、 如果施工单位未能按期向监理部报送开工申请所必须的材料样品、 文件和资料。因而造成施工工期延误和其它损失, 均由施工单位承担全部合同责任。若施工单位在限期内未收到监理部应退回的审签意见单或批复文件, 可视为已经过审阅同意。
三、 施工过程控制
1、 在施工中, 监理工程师应督促施工单位按照批准的施工措施方案和技术规程规范按章作业, 如需调整或修订方案, 应报经监理部批准后才能执行。严格执行工序质量”三检”制, 上道工序未经监理工程师检验签证, 下一道工序严禁开工。
2、 监理工程师还应对作业工序进行巡视、 跟踪、 检查和记录, 发现违反技术规程规范作业, 可采取口头违规警告、 书面违规警告直至指令返工、 停工等方式予以制止。
3、 土料填筑过程中, 施工单位应做好测量工作。根据设计图纸和施工控制网点对填筑区域进行测量放线, 在施工过程中, 及时测放、 检查土料填筑横断面、 边线。
4、 为确保测量放样质量, 避免造成重大失误和不应有的损失, 必要时, 监理部可要求施工单位在监理工程师直接监督;
5、 填筑质量控制应以过程控制为重点, 控制以下项目; ( 1) 填筑部位的填料质量, 包括砂石料中含砂、 粘土; ( 2) 铺料厚度、 碾压遍数、 洒水量和层间刨毛及表面; ( 3) 碾压机具种类、 重量、 振幅、 行驶速度等; ( 4) 碾压方式的确定是否合理, 确保压实密度; ( 5) 有无漏压、 欠碾或过碾现象; ( 6) 检查各部位结合面、 接头及横向接缝的必要时, 监理部可要求施工单位在监理工程师直接监督下进行对照检查和校测。但监理工程师所进行的任何对照检查和校测, 并不意味着能够减轻施工单位对保证放样质量所应负的合同责任。
5、 填筑质量控制应以过程控制为重点, 控制以下项目:
( 1) 填筑部位的填料质量, 包括砂石料中含砂、 粘土、 碎石的掺量, 碎石粒径及天然含水量。
( 2) 铺料厚度、 碾压遍数、 洒水量和层间刨毛及表面平整度。
( 3) 碾压机具种类、 重量、 振幅、 行驶速度等。
( 4) 碾压方式的确定是否合理, 确保压实密度。
( 5) 有无漏压、 欠碾或过碾现象。
( 6) 检查各部位结合面、 接头及横向接缝的处理情况。
( 7) 填筑压实取样试验, 质量控制指标不小于设计规定值。
6、 填筑部位施工前, 需清理干净, 无树根、 杂草、 乱石、 杂物等。完成基面清理、 平整工作。填筑基面经质量检验合格并报监理工程师认证后进行下一步施工。
7、 对于填筑区域内的地质缺陷, 应根据设计要求或施工技术要求, 用适当的填筑料换基压实; 或另设计单位要求处理。
8、 填筑料必须符合设计要求, 不含垃圾、 杂物等, 否则不允许进入施工作业面。对于已运至填筑地点的不合格料, 施工单位必须挖除并运出施工作业面, 并承担相应的合同责任。
9、 施工中应严格控制虚铺土厚度。卸料前应有层厚标尺, 以控制铺料厚度, 碾压后, 应按每隔20m进行高程测量, 据此检查填筑厚度, 并作为质量、 计量认证依据的附件。
10、 作业面应统一铺土、 统一碾压, 并配备人员或平土机械参与整平作业, 严禁出现界沟; 碾压宜采用进退错距法, 错距不应大于碾轮宽除以碾压遍数, 振幅、 行进速度符合碾压试验要求。分段碾压时, 相临两段交接带碾迹应顺碾压方向搭接长度不小于0.5m。
11、 对于含水量低于最优含水量范围的土料, 应按设计要求对填料加水, 加水须均匀适度, 并随碾压作业保持连续不间断。施工单位应配备能进行现场含水量测定的设备, 以便进行土料填筑的过程控制。
12、 机械碾压不到的部位, 应铺以夯具夯实。采用连环套打法, 夯迹双向套压, 夯压夯1/3, 行压行1/3; 分段、 分片夯实时, 夯迹搭压宽度应不小于1/3夯径。
13、 碾压完成的路面表面应平整、 坚实, 无明显轮迹, 如果有松散、 弹簧、 石窝、 梅花现象等现象, 应分析原因采取措施处理, 必要时有设计单位提出处理意见。
14、 监理工程师应对填筑区域进行抽检, 抽检均在施工单位”三检”合格基础上进行, 但并不减轻施工单位应承担的合同责任。当抽检不合格时, 监理工程师将提出处理意见, 包括以下内容:
( 1) 扩大抽检范围, 加大抽检数量, 进一步验证施工质量。
( 2) 对不合格部位进行返工重做处理。
15、 砂石料填筑质量控制应符合以下要求:
( 1) 填筑施工参数应与碾压试验参数相符。
( 2) 压实质量检测: 采用灌砂法或灌水法检测。
( 3) 取样部位应具有代表性, 且应在填筑面上均匀分布, 具有随机性。
( 4) 压实度取样数量: 每一单元工程( 100m为一个单元) 取样至少三个, 本工程为狭长的作业面, 取样时可按20～30m一段取样1个。监理跟踪检测数量土方试样不应少于承包人检测数量的10%。平行检测数量土方试样不应少于承包人检测数量的5%。
16、 填筑施工后, 需对填筑断面进行测量成图, 报监理工程师审核认证。必要时, 监理工程师实施联合测量。
17、 在土料填筑施工过程中, 施工单位若出现以下情况时, 监理部有权采取相应措施予以制止, 有权采取口头警告、 书面违规警告, 直至返工、 停工整改等方式予以制止。由此而造成的一切经济损失和合同责任, 均由施工单位承担。
( 1) 不按批准的施工方案施工。
( 2) 违反有关技术规范、 规程和劳动保护条例施工。
( 3) 出现重大安全、 质量事故等情况。
( 4) 其它违反工程承建合同文件的情况。
四、 工程进度控制
1、 施工单位应依据施工总进度计划工期目标制定砂石路施工进度控制目标, 合理安排施工进度, 确保施工资源投入, 做好施工准备, 以提高设备完好率和台时利用率, 做到均衡施工。
2、 由于各种合理的或不合理的原因, 致使施工进度计划在执行
中必须进行实质性修改, 施工单位应提出修改的详细说明, 并须在修改计划实施的7天前提出修改的进度计划报送监理部批准。必要时, 监理部也可按施工合同文件规定, 直接向施工单位提出修改指示, 由施工单位调整实施进度计划, 报监理部批准。
3、 当施工进度拖延时, 监理工程师应按合同文件规定, 要求施工单位调整施工进度计划, 采取赶工措施, 增加设备、 人员、 材料等资源投入, 确保工程按期完工。
4、 属于下列任何一种情况所造成的工程延误, 施工单位均不能提出延长工期的要求, 业主单位也不为此而给予费用补偿。
( 1) 施工单位失误或违规、 违约引起的, 或因此而被监理部指令的暂停施工。
( 2) 由于现场非异常恶劣气候条件引起的正常停工。
( 3) 施工单位未得到监理部批准的擅自停工。
( 4) 合同中另有规定的。
五、 工程投资控制、 计量支付
1、 施工单位申报支付结算的工程量, 应已经监理工程师验收合格、 符合支付计量要求的已完工工程量, 按合同报价中分类支付。
2、 监理部只接受符合下述条件的工程量合同支付申请。
( 1) 当期完成, 或当期以前完成尚未进行支付结算的;
( 2) 属于监理范围, 工程承建合同规定必须进行支付结算的;
( 3) 有相应施工质量终检合格签证和单元质量评定资料等完整的监理签认文件的;
( 4) 由监理确认的工程变更所签认工程量支付结算的。
( 5) 合理且经确认的合同索赔支付。
3、 施工单位向监理部递交的合同支付申请报告, 必须包括下列内容:
( 1) 申请支付项目的各个单元工程施工质量全部合格及所附资料齐全、 完整。
( 2) 由监理工程师签署的支付工程量确认签证。
( 3) 对应工程量的工程结算申报资料及结算单。
4、 该项目工程量以立方米为计量单位。应按施工图纸外轮廓尺寸边线和实测施工填筑体的高程计算其工程量。按监理工程师计量工程量和工程量清单综合单价支付。
5、 如果因为施工单位报送资料不全, 或不符合要求, 引起合同支付申请的延误, 由施工单位承担合同责任。
6、 经施工质量检查不合格、 超范围填筑的工程量均不予计量支付。
7、 对于暂缓结算或不予结算的工程量, 在接到监理部审签意见后的7天内, 施工单位项目经理可书面提请监理部重新予以确认, 也可在下次支付申请中再次申报。
六、 质量检验、 验收
1、 砂石路面工程按长度划分单元工程, 每100m为一个单元工程。
2、 施工质量检验项目主要为砂石路面填筑宽度、 路面厚度、 表面平整度、 填筑高程、 轴线偏差、 边线放坡坡度; 面平整度、 填筑高程、 轴线偏差、 边线放坡坡度。
3、 单元工程完工后, 施工单位自检合格, 填写《单元工程施工质量报验单》及单元工程质量评定表和自检资料, 向监理工程师报验, 监理工程师在12小时内现场对施工质量进行抽检, 填写抽检记录。
4、 如抽检不合格, 监理工程师应通知施工单位进行返工或修整处理, 自检不合格, 监理工程师重新抽检。
5、 监理工程师按有关技术标准、 质量标准和施工合同约定的要求进行检验。检验合格后予以签认。
6、 完工后, 监理工程师应督促施工单位按照合同的规定和要求编制包括竣工图在内的工程验收资料。工程验收资料中应附有全部质量检查记录和文件以及工程缺陷的处理资料。
七、 其 她
1、 本细则未列之其它施工技术要求、 检验标准, 按合同及有关技术规程、 规范和质量评定标准执行。
2、 本细则未列的施工测量、 施工进度控制、 合同项目验收等内容, 按监理规划和监理工程制度的要求执行。
