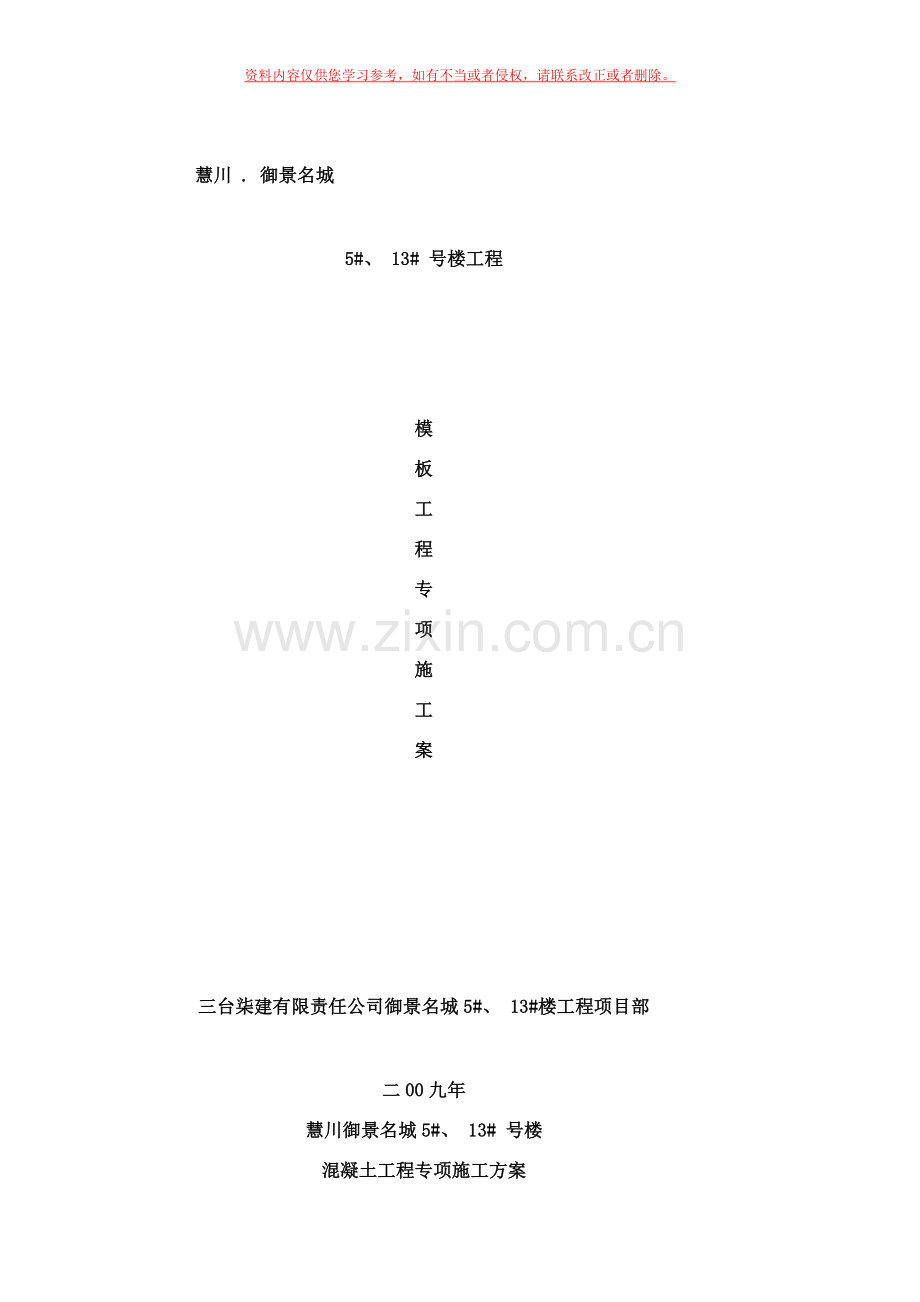

慧川 . 御景名城

5#、 13# 号楼工程

模
板
工
程
专
项
施
工
案

三台柒建有限责任公司御景名城5#、 13#楼工程项目部

二00九年
慧川御景名城5#、 13# 号楼
混凝土工程专项施工方案

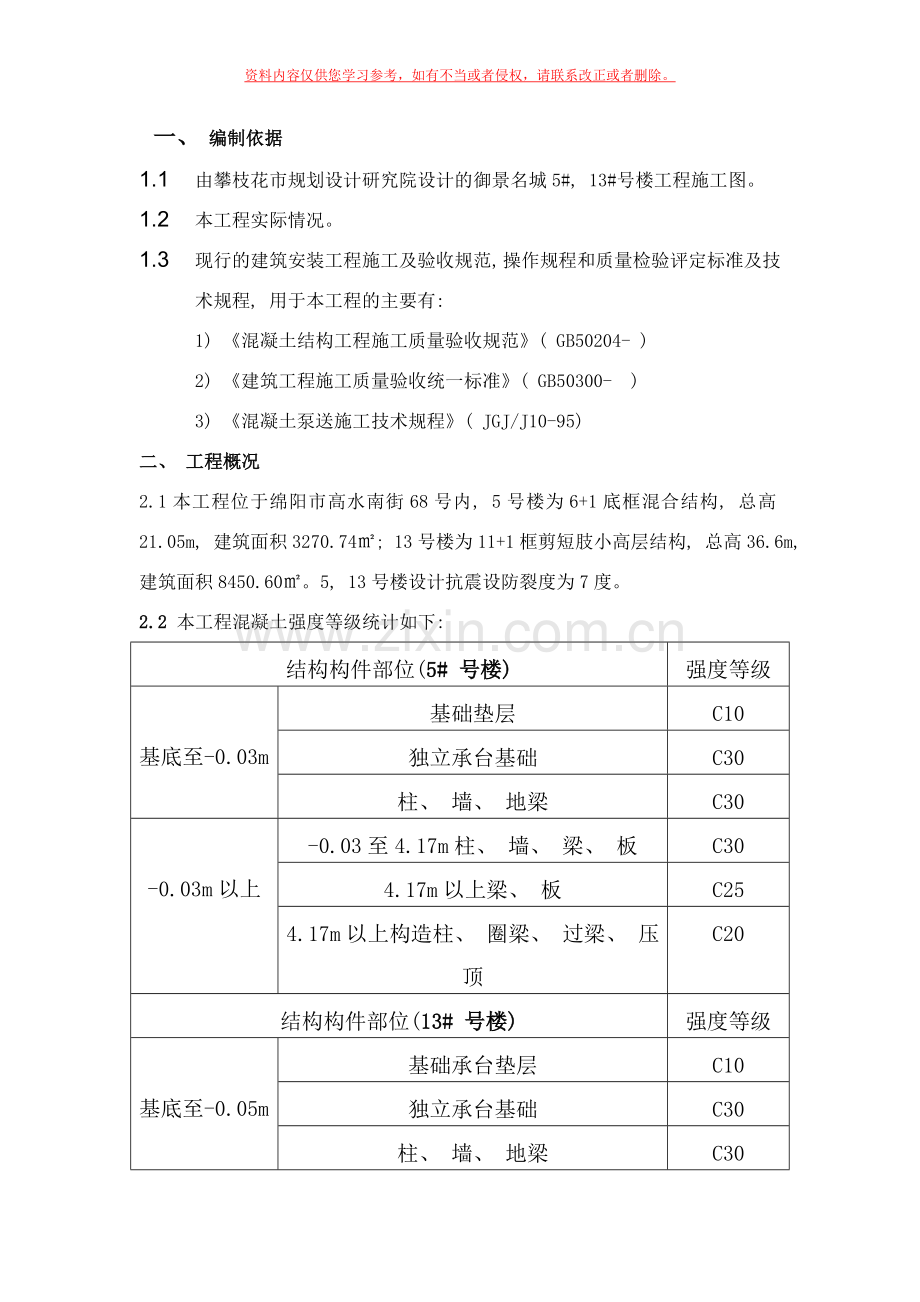

一、 编制依据
1.1 由攀枝花市规划设计研究院设计的御景名城5#, 13#号楼工程施工图。
1.2 本工程实际情况。
1.3 现行的建筑安装工程施工及验收规范, 操作规程和质量检验评定标准及技术规程, 用于本工程的主要有:
1) 《混凝土结构工程施工质量验收规范》( GB50204- )
2) 《建筑工程施工质量验收统一标准》( GB50300- )
3) 《混凝土泵送施工技术规程》( JGJ/J10-95)
二、 工程概况
2.1本工程位于绵阳市高水南街68号内, 5号楼为6+1底框混合结构, 总高21.05m, 建筑面积3270.74㎡; 13号楼为11+1框剪短肢小高层结构, 总高36.6m,建筑面积8450.60㎡。5, 13号楼设计抗震设防裂度为7度。
2.2 本工程混凝土强度等级统计如下:
结构构件部位(5# 号楼)
强度等级

基底至-0.03m

基础垫层
C10
独立承台基础
C30
柱、 墙、 地梁
C30

-0.03m以上
-0.03至4.17m柱、 墙、 梁、 板
C30
4.17m以上梁、 板
C25
4.17m以上构造柱、 圈梁、 过梁、 压顶
C20
结构构件部位(13# 号楼)
强度等级

基底至-0.05m

基础承台垫层
C10
独立承台基础
C30
柱、 墙、 地梁
C30

-0.05m以上
-0.05至14.95m( 六层楼面) 柱、
墙、 梁、 板、 楼梯
C30
14.95m以上柱、 墙
C25
14.95m以上梁、 板、 楼梯
C30
构造柱、 压顶等非结构受力构件
C20
三、 施工布署
3.1 施工准备
本工程所有混凝土为场外集中搅拌, 采用专用混凝土运输车运至工地泵送至各施工作业面浇筑。
混凝土施工主要机具设备配备如下表:
序号
机具名称
规格
单位
数量
用途
1
自升式塔机
QT263
台
1
垂直运输
2
拖式混凝土泵
HBT600C
台
1
砼垂直、 水平运输
3
布料机
15型
台
1
砼水平输送
4
插入式振捣器
ZN-50
台
6
柱、 墙、 梁砼振捣
5
平板振捣器
PZ-50
台
2
板砼振捣
6
砼收面工具
各型

砼收面用
3.2 技术准备
1)施工流水段划分: 本工程每层混凝土工程量和工作面不大, 准备从建筑物的X向从东至西连续浇筑, 不设施工缝。
2) 施工技术人员认真熟悉施工图, 详细了解各部位构件混凝土强度等级。
3) 制定混凝土试块抽样计划。
3.3 混凝土浇筑前的准备
1) 模板验收工作完成, 模板标高尺寸、 构件截面尺寸符合设计要求, 模板支撑体系稳定可靠, 模板拼缝严密, 符合规范要求。
2) 钢筋隐蔽工程验收完成, 涉及安装工程的预留预埋已完成, 符合设计要求。
3) 模板内杂物清扫干净, 并浇水湿润。
4)浇筑混凝土所用架子、 走道及工作平台安全稳固, 满足浇筑要求。
5) 混凝土浇筑前组织相关人员进行施工方案的学习, 对重点部位进行交底, 并设专人负责, 责任到人头。
四、 主要施工方法
4.1混凝土浇筑由东至西或由西至东依次连续浇筑, 不设施工缝。
4.2 混凝土坍落度的控制:
泵送混凝土的坍落度控制在140—160mm之间。
4.3混凝土的浇筑和振捣
1) 浇筑混凝土时为防止混凝土分层离析, 混凝土由泵管口卸出时, 其自由倾浇高度不应超过2.0m,超过时采用串筒或斜槽下落。
2) 浇筑竖向墙、 柱结构混凝土前, 底部先填30—50mm厚与混凝土同配合比去石子砂浆, 墙、 柱混凝土分层浇筑( 每层厚度450mm) ,分层振捣, 振捣上一层时应插入下一层混凝土5cm,以消除两层之间接缝。
3) 使用50型插入式振动棒进行混凝土振捣时要快插慢拔, 插入点呈梅花型布置, 按顺序进行, 不得漏振, 振动棒移动间距不得大于振动棒作用半径的1.5倍( 50cm) , 混凝土振捣时间以混凝土表面出现浮浆及不出现气泡, 混凝土不下沉为宜。
4.4墙、 柱、 梁、 板、 楼梯混凝土浇筑。
墙、 柱、 梁板按开间分格依顺序浇筑, 每开间先将墙、 柱、 梁根据高度分层浇筑振捣成阶梯形, 当混凝土浇筑振捣至板底时即与板混凝土一起浇筑振捣, 随着阶梯依次延伸连续向前推进。
墙、 柱、 梁底部要用插入式振动棒振捣密实, 振捣时尽量避免不触动钢筋和预埋件, 梁、 柱节点钢筋较密时可采用小直径振动棒振捣, 加密振动棒点。
板浇筑的虚铺混凝土厚度要略大于设计板厚, 振捣完毕后用2.0—3.0m长铝合金尺枋刮平, 用木抹子抹平, 并拉线检查墙、 柱、 梁、 板面标高, 严格控制混凝土表面标高和平整度, 特别是柱、 墙根部部位。
楼梯混凝土浇筑。楼梯混凝土自下而上浇筑, 先浇筑振实底板混凝土, 达到踏步位置后再与踏步混凝土一起浇筑振实, 不断连续向上推进, 并随时用木抹子将踏步上表面抹平。
4.5 本工程每层混凝土采取连续浇筑, 不设施工缝, 施工中如遇到特殊情况必须间歇时, 其间歇时间应尽量缩短, 保证在已浇混凝土初凝前恢复施工。
4.6 混凝土养护
混凝土在浇筑完毕终凝后, 应加强浇水养护工作并保证混凝土具有足够湿润状态, 养护时间不少于7天。
4.7 试块的制作、 留置
每层不同强度等级混凝土浇筑时, 各留置试块两组, 同条件养护, 一组用于控制指导施工拆模时间, 一组用于工程结构实体检验用。
五、 质量控制、 保证措施和方法
5.1 集中拌制混凝土要有 出厂合格证, 其混凝土所涉及的水泥、 砂、 砾石、 外加剂等必须符合规范及相关规定, 使用前应检查水泥、 外加剂出厂合格证相关材料试验报告。
5.2 混凝土强度试块的取样、 制作、 养护和试验要符合相关规定和要求。
5.3 混凝土必须振捣密实, 不得漏振, 不得有蜂窝、 孔洞、 露筋、 缝隙、 夹渣等缺陷情况。
5.4 混凝土的养护应符合施工质量验收规范规定和本方案要求。
5.5 混凝土浇筑时, 要设置专人指挥放料、 铺料浇筑, 切忌”天女散花”任意浇筑, 做好混凝土浇筑过程中混凝土放铺料、 振捣、 找平、 收面人员的分工和管理工作, 混凝土收面应拉水平、 标高控制线, 采用2.0—3.0m铝合金尺枋刮平, 木抹子抹平、 压实。
5.6 混凝土浇筑过程中, 钢筋、 木模工长应派专人跟班值班, 发现钢筋变形移位、 木模板变形等问题及时处理。
5.7 待混凝土强度达到1.2MPa后, 方允许操作人员在上面走动, 进行一些轻便操作工作, 但不得有冲击性操作。
5.8 现浇混凝土结构尺寸允许偏差和检验方法按下表:

项 目
允许偏差( mm)
检验方法

轴线
位置
基础
15

钢尺检查
独立基础
10
墙、 柱、 梁
8
剪力墙
5
垂
直
度

层高
≤5m
8
经纬仪或吊线、 钢尺检查
＞5m
10
全高( H)
H/1000且≤30
经纬仪或吊线、 钢尺检查
标
高

层高
±10

水准仪或拉线、 钢尺检查

全高
±30
截面尺寸
+8, -5
钢尺检查
电
梯
井

井筒长、 宽对
定位中心线
+25, 0
钢尺检查
井筒全高( H)
垂直度
H/1000且≤30
经纬仪、 钢尺检查
表面平整度
8
2m靠尺和塞尺检查
预埋设
施中心
线位置
预埋件
10

钢尺检查
预埋螺栓
5
预埋管
5
预埋洞中心线位置
15
钢尺检查

六、 冬季施工
当气温低于零下5度时, 应采取冬季施工措施。
6.1 根据气温情况, 在混凝土搅拌时, 适当加入防冻剂。
6.2 控制好混凝土入模温度。
6.3 在混凝土表面木抹抹平压实后, 立即覆盖一层塑料布或草帘( 分块进行, 边抹平边覆盖) , 塑料布或草帘之间的搭接宽度不少于100mm,将混凝土表面盖严, 以达到保温保湿目的。
七、 安全施工措施
7.1 进入施工现场要正确系戴安全帽, 高空作业时正确系好安全带。
7.2 严禁上下抛掷物品。
7.3 泵车后台、 泵管下和布料杆下严禁站人, 按要求操作, 泵管支撑应牢固。
7.4 混凝土振捣和拉线人员必须穿胶鞋和戴绝缘手套, 以防触电。
7.5 混凝土振捣器使用安全要求
1) 作业前, 检查电源线路有无破损漏电, 漏电保护装置是否灵活可靠, 机具各部件连接紧固, 旋转方向正确。
2) 振捣器检修或作业间断时, 必须切断电源。
3) 插入式振捣器软轴的弯曲半径不得小于50cm,并不得多余两个弯, 操作时振捣棒自然垂直插入混凝土, 不得用力硬插和斜插。
4) 作业部位转移时, 电动机的电源线保持有足够的长度和松度, 严禁用电源线拖拉振捣器。
5) 电源线路要悬空移动, 注意避免电源线与混凝土和钢筋相互摩擦, 经常检查电源线的完好情况, 发现破损必须立即进行处理。
6) 施工作业后, 必须切断电源, 做好清洗、 保养工作, 振捣器要放在干燥处, 并有防雨措施。
7.6 未尽事宜严格按照相关操作规程和安全技术规定执行。
