西城区旧城保护定向安置用房混凝土方案交底.doc

技 术 交 底 记 录
表C2-1
编号：

工程名称
西城区旧城保护定向安置用房C1818-715号地块1号楼等9项工程
交底日期
2014年3月10日
施工单位
中国新兴建设开发总公司
分项工程名称
混凝土工程
交底摘要
混凝土方案技术交底
交底内容：
一、工程概况：
1、工程简介：
序号
项 目
内 容
1
工程名称
西城区旧城保护定向安置房C1818-715号地块1号楼等9项工程（西城区旧城保护定向安置房二期）
2
工程位置
该工程位于昌平区回龙观村与海淀区西二旗村交界处，东至安宁庄西路，南至723地块，西至西二旗西路，北至规划三路。
3
建设单位
北京华融金晖置业有限公司
4
设计单位
北京市建筑设计研究院有限公司
5
监理单位
中咨工程建设监理公司
6
质量要求
质量标准：合格；
质量奖项：确保“北京市结构长城杯”；
物业验收要求：① 分户验收以层户数为单位的验收项，一次验收合格率95%以上质量标准；② 公共区域等验收以楼为单位的验收项，一次验收合格率95%以上质量标准。
7
安全文明
确保“北京市绿色施工文明安全工地”，争创“北京市绿色施工文明安全样板工地”。
8
工期要求
本工程计划开工日期为2013年12月15日，计划竣工日期为2016年6月30日，确保在931日历天内完成本工程。
2、工程规模
本工程项目为715地块，由4栋住宅楼(1#、2#、3#、4#)、地下车库、S1#商业楼、S2#开闭站等组成。总建筑面积111556.08㎡。具体各楼座规模见下表：
审核人：

交底人：

接受交底人：

1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

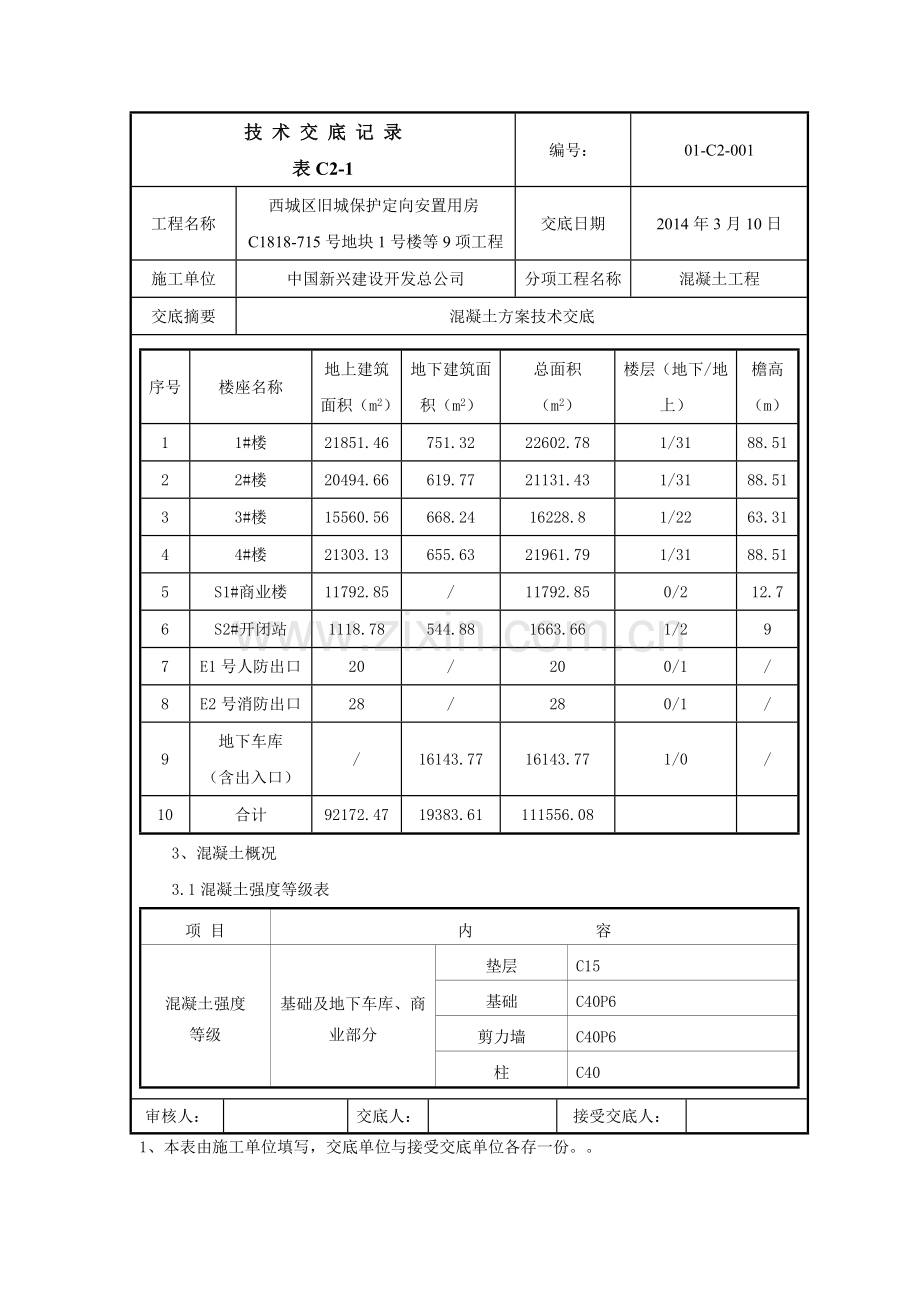

技 术 交 底 记 录
表C2-1
编号：
01-C2-001
工程名称
西城区旧城保护定向安置用房C1818-715号地块1号楼等9项工程
交底日期
2014年3月10日
施工单位
中国新兴建设开发总公司
分项工程名称
混凝土工程
交底摘要
混凝土方案技术交底
序号
楼座名称
地上建筑面积（m2）
地下建筑面积（m2）
总面积
（m2）
楼层（地下/地上）
檐高（m）
1
1#楼
21851.46
751.32
22602.78
1/31
88.51
2
2#楼
20494.66
619.77
21131.43
1/31
88.51
3
3#楼
15560.56
668.24
16228.8
1/22
63.31
4
4#楼
21303.13
655.63
21961.79
1/31
88.51
5
S1#商业楼
11792.85
/
11792.85
0/2
12.7
6
S2#开闭站
1118.78
544.88
1663.66
1/2
9
7
E1号人防出口
20
/
20
0/1
/
8
E2号消防出口
28
/
28
0/1
/
9
地下车库
（含出入口）
/
16143.77
16143.77
1/0
/
10
合计
92172.47
19383.61
111556.08

3、混凝土概况
3.1混凝土强度等级表
项 目
内 容
混凝土强度
等级
基础及地下车库、商业部分
垫层
C15
基础
C40P6
剪力墙
C40P6
柱
C40

审核人：

交底人：

接受交底人：

1、本表由施工单位填写，交底单位与接受交底单位各存一份。。
技 术 交 底 记 录
表C2-1
编号：
01-C2-001
工程名称
西城区旧城保护定向安置用房C1818-715号地块1号楼等9项工程
交底日期
2014年3月10日
施工单位
中国新兴建设开发总公司
分项工程名称
混凝土工程
交底摘要
混凝土方案技术交底
项 目
内 容
混凝土强度等级
地上一、二层的商铺等附属用房
柱、剪力墙
C40
梁、板
C30
楼梯、坡道等混凝土强度等级同各层楼板
构造柱、圈梁及隔墙拉结带为C20
主楼
墙柱
梁板
地下部分
C50P6
C40
1-3层
C50
C35
4-7层
C45
C30
8-13层
C40
C30
14-18层
C35
C30
19-顶层
C30
C30
3.2各楼混凝土用量表
楼号
C15
C20
C30
C35
C40(P6)
C45(P6)
C50(P6)
C55P6
1#楼
90.64
24.24
4660.97
1338.37
2382.01
1017.72
1663.2
5.73
2#楼
90.64
24.24
4660.97
1338.37
2382.01
1017.72
1663.2
5.73
3#楼
90.64
23.25
1572.97
1338.37
2382.01
1017.72
1663.2
5.73
4#楼
90.64
24.24
4660.97
1338.37
2382.01
1017.72
1663.2
5.73
S1#楼
47.29
17.06
1993.98
698.3
1245.42
530.99
867.76
2.99
S2#楼
6.67
2.4
343.2
97.88
175.71
74.9
122.41
0.42

审核人：

交底人：

接受交底人：

1、本表由施工单位填写，交底单位与接受交底单位各存一份。
技 术 交 底 记 录
表C2-1
编号：
01-C2-001
工程名称
西城区旧城保护定向安置用房C1818-715号地块1号楼等9项工程
交底日期
2014年3月10日
施工单位
中国新兴建设开发总公司
分项工程名称
混凝土工程
交底摘要
混凝土方案技术交底
车库
1945.91
537.22
/
/
3485.76
537.22
/
/
合计
2362.43
652.65
17893.1
6149.66
14435
5213.99
7642.97
26.33
备注：（）内为抗渗等级，混凝土量为抗渗和非抗渗混凝土的总量。
4施工重点、难点
4.1本工程主楼基础底板厚度为1200mm、1000mm，为大体积混凝土，底板混凝土施工为本工程混凝土施工的重点,详见《大体积混凝土工程施工方案》。
4.2本工程混凝土强度等级种类多、差异大，最低为C15，最高为C50。控制高强度混凝土的质量是施工中的难点。
4.3本工程结构施工需经历一个雨季和一个冬季，如何保证冬雨季混凝土施工质量是施工的难点及重点。
二、施工部署
1、混凝土工程施工目标
1.1质量目标
混凝土分项工程检验批全部合格；达到结构长城杯银杯。
1.2工期目标
主楼基础垫层及防水保护层施工：2014年3月1日—2014年4月6日，共37天；
主楼基础底板施工：2014年3月16日—2014年5月1日，共46天；
主楼地下结构施工：2014年4月10日—2014年5月31日，共52天；
主楼地上结构施工：2014年5月10日—2015年2月3日，共269天；
车库基础垫层及防水保护层施工：2014年4月1日—2014年5月14日，共45天；
审核人：

交底人：

接受交底人：

1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
技 术 交 底 记 录
表C2-1
编号：
01-C2-001
工程名称
西城区旧城保护定向安置用房C1818-715号地块1号楼等9项工程
交底日期
2014年3月10日
施工单位
中国新兴建设开发总公司
分项工程名称
混凝土工程
交底摘要
混凝土方案技术交底
车库基础底板施工：2014年4月14日—2014年6月18日，共34天；
车库地下结构施工：2014年5月4日—2014年8月13日，共102天；
S1#、S2#楼地上结构施工：2014年8月14日—2014年10月28日，共76天；
1.3文明安全施工目标
在混凝土工程施工过程中不发生重大伤亡事故，轻伤发生频率控制在千分之六范围内。
1.4环境管理目标
杜绝扰民事件的发生，混凝土运输车及混凝土泵产生的噪音低于标准要求，混凝土运输车清洗干净，混凝土废弃物不得污染道路及周边环境，达到相关部门的要求。
2、现场组织管理机构及职责
为加强混凝土工程的施工管理。我项目经理部成立了以项目经理为总指挥，执行经理、项目总工为副总指挥的混凝土工程施工指挥部，总指挥（项目经理）负责组织协调工作；副总指挥（项目工程师）负责技术总部署、方案编制及交底；副总指挥（执行经理）负责现场施工管理、协调，各区办成立以区办经理为组长的施工领导小组（具体分区见总施工组织设计），其机构组成、人员编制及责任分工如下：
2.1 指挥部组织机构图：

审核人：

交底人：

接受交底人：

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

技 术 交 底 记 录
表C2-1
编号：
01-C2-001
工程名称
西城区旧城保护定向安置用房C1818-715号地块1号楼等9项工程
交底日期
2014年3月10日
施工单位
中国新兴建设开发总公司
分项工程名称
混凝土工程
交底摘要
混凝土方案技术交底

2.2 一区办领导小组人员及分工表：
姓名
职位
职责
白士谦
生产经理
混凝土施工管理、协调
梁录千
安全员
混凝土施工安全管理
耿阳
技术员兼质检员
技术交底的编制及施工质量控制
陈宝聚
混凝土工长
混凝土施工过程控制
靖如忠
实验员
混凝土施工过程中试验取样及送样
李瑞
资料员
混凝土资料的收集、整理
毕英豪
材料员
雨季、冬季材料的供应及保管

审核人：

交底人：

接受交底人：

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

技 术 交 底 记 录
表C2-1
编号：
01-C2-001
工程名称
西城区旧城保护定向安置用房C1818-715号地块1号楼等9项工程
交底日期
2014年3月10日
施工单位
中国新兴建设开发总公司
分项工程名称
混凝土工程
交底摘要
混凝土方案技术交底
2.3 二区办领导小组人员分工表：
姓名
职位
职责
张开敏
生产经理
施工现场施工管理、协调
顾家铭
安全员
施工现场施工安全管理
林威
技术员兼质检员
技术交底的编制及施工质量控制
袁军贤
混凝土工长
施工过程控制
靖如忠
实验员
混凝土施工过程中试验取样及送样
李瑞
资料员
混凝土资料的收集、整理
尹立恒
材料员
雨季、冬季材料的供应及保管
3、混凝土供应方式
本工程混凝土全部采用商品混凝土。
4、混凝土泵的选择
地下结构施工时，全部采用汽车泵，地上结构施工时全部采用车载混凝土输送泵同时现场配置5台混凝土布料杆（15m）。
三、施工准备
1、技术准备
1.1技术人员根据施工方案对班组进行全面施工技术交底。书面交底签字齐全，口头交底有记录。
审核人：

交底人：

接受交底人：

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

技 术 交 底 记 录
表C2-1
编号：
01-C2-001
工程名称
西城区旧城保护定向安置用房C1818-715号地块1号楼等9项工程
交底日期
2014年3月10日
施工单位
中国新兴建设开发总公司
分项工程名称
混凝土工程
交底摘要
混凝土方案技术交底
1.8浇筑前由项目部质检人员再次检查模板的轴线位置、截面尺寸、标高、垂直度、支撑的牢固程度及模板拼缝的严密程度，确保模板内的杂物和钢筋上的污染已经清理干净，对钢筋保护层、预埋件和预留洞进行检查，做好模板的预检、钢筋子分项和隐蔽验收等工作。
1.9重点部位要进行现场交底，现场确定操作方法。
1.10加强试验管理工作，试验工持证上岗，并经常进行有关文件的学习，提前做好试验计划，试块留置及送检符合规范要求。
1.11现场试验室设置要求及设备配备
现场按总公司有关规定设置试验室。设置一间独立的试验室，室内面积47.5m2。实验室计量设备必须按有关规定检测验定合格后方可进场使用。施工中常规试验和见证试验见《试验方案》。
2、劳动力准备
根据施工现场情况，我单位分区进行施工，分别选择北京荣达永发劳务劳务有限公司（负责一区1#、4#楼及部分地下车库施工）和安徽顺达劳务有限公司（负责二区2#、3#楼、S1#楼及部分地下车库施工），各区分别配备一至两个混凝土班组，班组必须具备包括混凝土泵操作手、混凝土工长、混凝土工、混凝土振捣手、实验员等，同时必须保证不得因浇筑车库混凝土造成主楼混凝土无法浇筑，必要时增加班组或人员。
每个班组人员组成不得少于以下标准：
（1）混凝土地泵操作手2名，持上岗证；后台配合2人。机械管理工长1名。
（2）混凝土工22(其中专业振捣手3名)；混凝土专业工长2名，技术员1名。
（3）试验员1名，持证上岗。
审核人：

交底人：

接受交底人：

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

技 术 交 底 记 录
表C2-1
编号：
01-C2-001
工程名称
西城区旧城保护定向安置用房C1818-715号地块1号楼等9项工程
交底日期
2014年3月10日
施工单位
中国新兴建设开发总公司
分项工程名称
混凝土工程
交底摘要
混凝土方案技术交底
3、机具、材料准备
3.1主要机具表
序号
机械或设备名称
型号
规格
数量
国别
产地
制造
年份
额定功率（KW）
用于施工部位
1
振捣棒
Φ30
15
中国
2010
0.8
结构
2
振捣棒
Φ50
20
中国
2011
1
结构
3
平板振捣器
ZB-11
8
中国
2010
1.1
结构
4
布料杆
15m
5
中国
2011
/
结构
5
电锤
Z1JB201-26
6
中国
2010
0.5
结构
6
电闸箱
/
5
中国
2009
/
工程
7
手电钻
MOD1982N
20
中国
2011
0.5
装修
8
气泵
V0.25
8
中国
2009
1.5
装修
9
云石机
4810-110
15
中国
2011
0.6
装修
10
切割机
GA350
18
中国
2010
1.0
装修
11
振动台
800×800
2
中国
2010
/
实验
12
环 刀
10cm
10
中国
2011
/
实验
13
温湿度控制器
SWMSZ
1
中国
2009
/
实验
14
混凝土试模
100×100×100
100
中国
2010
/
实验
15
抗渗试模
/
40
中国
2010
/
实验
16
坍落度筒
200×100×300
3
中国
2011
/
实验

审核人：

交底人：

接受交底人：

1、本表由施工单位填写，交底单位与接受交底单位各存一份。
技 术 交 底 记 录
表C2-1
编号：
01-C2-001
工程名称
西城区旧城保护定向安置用房C1818-715号地块1号楼等9项工程
交底日期
2014年3月10日
施工单位
中国新兴建设开发总公司
分项工程名称
混凝土工程
交底摘要
混凝土方案技术交底
备注：其中混凝土泵采用车载泵，根据现场实际情况布置车载泵位置及数量。泵管随着高度的增加搭设，随着高度的增加选择不同功率的车载泵。
3.2主要材料供应及要求
3.2.1主要材料供应
提前根据图纸计算出即将浇筑部位的混凝土量并提前一天将所需混凝土量传真至搅拌站，验收通过后由混凝土工长通知搅拌站。浇筑即将完成时，由混凝土工长进行所差混凝土方量并通知搅拌站运输混凝土量。
在冬雨季施工前，提前采购冬雨季所需材料，并对泵管或混凝土进行遮挡或保温，使用完毕后入库。
3.2.2对混凝土的要求
详见混凝土供应合同和补充协议
4现场准备
4.1钢筋、模板全部验收合格，班组自检、交接检及预、隐检、相关质量验评等完成，混凝土浇灌申请等资料齐全，并报技术部负责人及监理单位审批。
4.2各种水、电管线预留预埋全部安装完成，验收手续齐全。
4.3模板内杂物和钢筋上油污清理干净，模板上孔洞、缝隙等修堵严密，接搓施工缝处理润湿。
4.4浇筑控制标高已引测到相应位置，现场各种振捣器具、电源、照明等已准备就序。浇筑用架子及马道已搭设完毕并经检验合格。
4.5混凝土输送泵车已到场，并依预设位置就位，做好准备工作；现场地泵经验收交付使用，输送泵管、布料杆已按浇筑部位安装到位。
审核人：

交底人：

接受交底人：

1、本表由施工单位填写，交底单位与接受交底单位各存一份。
技 术 交 底 记 录
表C2-1
编号：
01-C2-001
工程名称
西城区旧城保护定向安置用房C1818-715号地块1号楼等9项工程
交底日期
2014年3月10日
施工单位
中国新兴建设开发总公司
分项工程名称
混凝土工程
交底摘要
混凝土方案技术交底
4.6混凝土施工阶段密切掌握天气变化情况，特别是雨季，在浇筑过程中准备好必须的抽水设备和防雨塑料布，以防突然性降雨。
4.7现场车辆出入口已清理干净，道路畅通，确保混凝土罐车出入自由。
4.8季节性施工中应加强对配管的保护工作。炎热季节施工,宜用淋湿的草袋罩住混凝土配管,避免阳光照射，造成混凝土升温，形成堵管。
四、 主要施工方法
1、流水段的划分
1.1、基础阶段流水段划分

基础施工阶段流水段划分图
审核人：

交底人：

接受交底人：

1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
技 术 交 底 记 录
表C2-1
编号：
01-C2-001
工程名称
西城区旧城保护定向安置用房C1818-715号地块1号楼等9项工程
交底日期
2014年3月10日
施工单位
中国新兴建设开发总公司
分项工程名称
混凝土工程
交底摘要
混凝土方案技术交底
1.2、主体结构施工流水段划分
流水段划分见下表
1#楼
区段
段号
轴线
备注
1区
1-1段
A轴至N轴交1轴至18轴

1-2段
A轴至N轴交18轴至31轴

4#楼
区段
段号
轴线
备注
1区
1-1段
A轴至L轴交1轴至16轴

1-2段
A轴至L轴交16轴至29轴

2#楼
区段
段号
轴线
备注
2区
1-1段
A轴至K轴交1轴至16轴

1-2段
A轴至K轴交16轴至29轴

3#楼
区段
段号
轴线
备注
2区
1-1段
A轴至N轴交1轴至18轴

1-2段
A轴至N轴交18轴至31轴

S1#楼
区段
段号
轴线
备注
二区
S1-1段
2-G轴至2-N轴交Y-1轴至Y-7轴

S1-2段
2-F轴至2-N轴交Y-7轴至Y-13轴

S1-3段
2-F轴至2-N轴交Y-13轴至Y-18轴

S1-4段
2-F轴至2-N轴交Y-18轴至Y-24轴

2混凝土泵送准备
2.1混凝土泵及泵管布置
（1）地下结构施工全部采用汽车泵进行混凝土浇筑，主体阶段采用车载泵进行混凝土浇筑。主楼基础底板为大体积混凝土浇筑混凝土时，根据混凝土浇筑方量决定汽车泵的数量，根据现场实际情况合理布置汽车泵位置。主体阶段车载泵根据浇筑高度选择车载泵的型号。
审核人：

交底人：

接受交底人：

技 术 交 底 记 录
表C2-1
编号：
01-C2-001
工程名称
西城区旧城保护定向安置用房C1818-715号地块1号楼等9项工程
交底日期
2014年3月10日
施工单位
中国新兴建设开发总公司
分项工程名称
混凝土工程
交底摘要
混凝土方案技术交底
（2）地上主体结构施工时泵体及泵管安装：泵管转弯处用90°弯管。竖向泵管穿楼板固定；水平泵管用架子管搭支撑架支撑，与泵管接触部位加设橡胶垫。泵管连接必须牢固、稳定，各管卡位置不得与地面或支撑物接触，管卡在水平方向距离支撑物≥20cm，距离楼板面≥50cm，接头加垫圈密封。泵管穿楼板节点及水平固定节点见下图：

泵管架设轴侧图

泵管架设示意图
审核人：

交底人：

接受交底人：

1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
技 术 交 底 记 录
表C2-1
编号：
01-C2-001
工程名称
西城区旧城保护定向安置用房C1818-715号地块1号楼等9项工程
交底日期
2014年3月10日
施工单位
中国新兴建设开发总公司
分项工程名称
混凝土工程
交底摘要
混凝土方案技术交底
（3）主体结构施工时,垂直管必须与已浇筑结构预留洞周围地锚用钢管固定牢固，减少泵管水平方向震动，但不允许与浇筑层模板支撑连接。再根据需要向作业面内连接水平输送管，水平输送管通过支架固定在楼板上。垂直管的连接必须保证上下垂直，泵管中点与预留洞中点对齐，不得出现偏差，泵管穿过已浇筑楼面预留洞周围用木楔塞紧，但与浇筑层预留洞周围严禁塞木楔。泵管固定见下图:
泵管穿楼板固定
泵管水平固定

（4）水平管布置尽量平直，转弯宜缓，考虑退管方便，并尽可能缩短管线长度，减少弯管和软管使用。浇筑墙体时，接至作业面的水平泵管与全回转布料杆相连接，并用钢管架高固定其水平部分，每节管子不得少于一个固定点。浇筑顶板时，水平输送管用钢筋马凳架起。泵管弯管处冲力大，顺冲力方向加钢管反支撑。输送管接头处连接牢固，不能漏浆。浇筑时，应由距泵管接入口最远端的作业面开始，逐渐向接入口方向后退施工。水平管每隔1.5米左右用支架或台垫固定，以便于排除堵管、装拆和清洗管道。
2.2泵管及管件配置
（1）直管：选取管径为125mm规格的输送管，输送管长度为3m节，并配用少量1m、2m短管。
（2）弯管：选用90°弯管，曲率半径为1m。

审核人：

交底人：

接受交底人：

1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
技 术 交 底 记 录
表C2-1
编号：
01-C2-001
工程名称
西城区旧城保护定向安置用房C1818-715号地块1号楼等9项工程
交底日期
2014年3月10日
施工单位
中国新兴建设开发总公司
分项工程名称
混凝土工程
交底摘要
混凝土方案技术交底
（3）管卡：水平管和垂直管及楼面水平管采用专用管卡，应保证能够快速装拆和及时处理堵管部位。
（4）垂直向上配管时，地面水平管长度≥垂直管长度的1/4，且≥15m；遵守产品说明书中的规定。
2.3现场在混凝土泵处将电源。水源设置到位，作好沉淀池。
2.4混凝土车载泵到现场，由混凝土搅拌站的泵车操作手指导进行泵车安装、操作，保证泵车不出现机械故障，混凝土浇筑能正常进行。泵车配备两名操作手，在混凝土浇筑过程中轮班作业，与施工现场作业面通过对讲机进行随时联系、调整。
2.5场内混凝土运输采用塔吊和混凝土地泵共同来完成混凝土的垂直和水平运输，使混凝土直接运送到作业面，在作业面采用布料杆进行浇筑施工。布料杆现场架设见下图：

审核人：

交底人：

接受交底人：

1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
技 术 交 底 记 录
表C2-1
编号：
01-C2-001
工程名称
西城区旧城保护定向安置用房C1818-715号地块1号楼等9项工程
交底日期
2014年3月10日
施工单位
中国新兴建设开发总公司
分项工程名称
混凝土工程
交底摘要
混凝土方案技术交底
3混凝土浇筑及措施
3.1混凝土的运输
3.1.1混凝土的延伸管理
搅拌站根据试验室下达的混凝土配合比通知单进行搅拌。加强对商品混凝土的的延伸管理，项目部不定时派质检员跟随混凝土运输车到搅拌站进行现场原材检查及搅拌情况，并做好检查记录。
3.1.2混凝土的进场检查
（1）商品混凝土到场后，搅拌运输车卸出混凝土时，应先出一点料观察其质量，如大石子夹着水泥浆先流出，说明搅拌筒内物料已发生沉淀，应立即停止出料，再顺转高速搅拌2～3分钟方可出料，若情况仍未好转，说明发生粘罐，不得再卸料。
（2）浇筑前试验员要抽查混凝土的坍落度，试验员和施工人员都要随时观察混凝土是否均匀，颜色是否一致且具有良好的和易性和保水性，不离析，检查混凝土量是否相符。严禁混凝土搅拌车临时加水，对不合格的混凝土拒收，并写明原因。
（3）商品混凝土每次到达现场，要求小票上注明出站时间、到站时间，浇筑时注明开始浇筑时间、浇筑完时间。

气温
采用混凝土罐车混凝土的延续时间（min）
≤C30
>C30
≤25ºc
120
90
>25ºc
90
60
3.2混凝土泵送要求
3.2.1泵送要求
（1)混凝土泵与输送管连通后，应按所用车载泵使用说明书的规定进行全面检查，符合要求后方能开机进行空运转。车载泵启动后，先泵送适量的水，以湿润混凝土泵的料斗、活塞及
审核人：

交底人：

接受交底人：

1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
技 术 交 底 记 录
表C2-1
编号：
01-C2-001
工程名称
西城区旧城保护定向安置用房C1818-715号地块1号楼等9项工程
交底日期
2014年3月10日
施工单位
中国新兴建设开发总公司
分项工程名称
混凝土工程
交底摘要
混凝土方案技术交底
输送管的内壁等直接与混凝土接触的部位。经泵送水检查，确认混凝土泵和输送管中没有异物后，输送与将要泵送的混凝土同配比的减石子水泥砂浆。
（2)开始泵送时，混凝土泵应处于慢速、均匀并随时可能反泵的状态。泵送的速度应先慢后快，逐步加速。同时，应观察混凝土泵的压力和各系统的工作情况，待各系统运转顺利后，再按正常速度进行泵送。混凝土泵送应连续进行。如必须中断时，其中断时间不得超过混凝土从搅拌至浇筑完毕所允许的延续时间。
（3)泵送混凝土时，车载泵的活塞应尽可能保持再最大行程运转。车载泵的水箱或活塞清洗室应经常保持充满水。泵送时，如输送管内吸入了空气，应立即进行反泵吸出混凝土，将其置于料斗中重新搅拌，排除空气后再泵送。
（4)当车载泵出现压力升高且不稳定、油温升高、输送管有明显振动等现象而泵送困难时，不得强行泵送，并应立即查明原因，采取措施排除。可先用木槌敲击输送管弯管、锥形管等部位，并进行慢速泵送或反泵，防止堵塞。当输送管被堵塞时，应采取下列方法排除：
1）反复进行反泵和正泵，逐步吸出混凝土至料斗中，重新搅拌后再进行泵送。
2）可用木槌敲击等方法，查明堵塞部位，若确实查明了堵塞部位，可在管外击松混凝土后，重复进行反泵和正泵，排除堵塞。
3）当上述两种方法无效时，应在混凝土卸压后，拆除堵塞部位的输送管，排出混凝土堵塞物后，再接通管道。重新泵送前，应先排除管内空气，拧紧接头。
（5)泵送完毕，应将车载泵和输送管清洗干净。在排除堵物，重新泵送或清洗车载泵时，布料设备的出口应朝安全方向，以防堵塞物或废浆高速飞出伤人。
3.3混凝土浇筑方法
3.3.1工艺流程：各专业预留、预埋件及模板经验收合格→浇筑部位清理、马道搭设→泵
审核人：

交底人：

接受交底人：

1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
技 术 交 底 记 录
表C2-1
编号：
01-C2-001
工程名称
西城区旧城保护定向安置用房C1818-715号地块1号楼等9项工程
交底日期
2014年3月10日
施工单位
中国新兴建设开发总公司
分项工程名称
混凝土工程
交底摘要
混凝土方案技术交底
车试运转→现场核实混凝土配合比、检查混凝土质量、坍落度→输送与混凝土同配比的减石子水泥砂浆→输送混凝土→分层振捣→抹面→养护→成品保护。
3.3.2振捣棒作业
（1）快插（保证表面混凝土不与下层混凝土发生离析）；慢拔（振实振捣棒插入空间的混凝土），在振捣过程中宜将振捣棒略微上下抽动，以使上下振捣均匀。
（2）插点要均匀排列，逐点移动，顺序进行，不得遗漏。移动间距控制在50cm以内。插入深度为分层厚度Φ50棒为55cm，Φ30棒为45cm（在棒上画标记点以利混凝土工控制）。应视混凝土表面呈水平不再出现下沉，不再出现气泡，表面泛出灰浆为准。振捣上层混凝土时振捣棒插入下层5cm。属于高强混凝土的振捣时，在第一次振捣完毕后，间隔20～30分钟再进行二次振捣，有效排除混凝土中气体和多余水分，提高混凝土密实度。
（3）在浇筑区域的纵横方向设置标有50cm间距的红白油漆尺杆控制棒距振点，混凝土工备有尺杆（控制线间距40cm）及低压灯随时检查分层厚度。
（4）振捣棒不应紧靠模板振动（距模板边≥5cm）。振动棒要避免碰撞钢筋，预埋件（施工时配备足够的看筋、看模人员以随时注意并纠正钢筋、预埋件位移及模板密封情况）。
（5）对于钢筋较为密集的结点部位，大直径振捣棒无法正常作业的情况，采用小直径（Φ30）振捣棒进行振捣，移动间距30cm。
（6）混凝土工程施工时现场配备撬棍，以防振捣棒振捣时卡入钢筋内无法拔出（注意在使用撬棍后要检查所撬钢筋，有移位的要在浇筑前及时复位
3.3.3主要构件混凝土浇筑
（1）主楼基础底板混凝土，详见大体积混凝土方案。
（2）车库基础底板混凝土浇筑：浇筑采用分流水段分层浇筑，在浇筑每层混凝土时严格控制振捣棒的移动距离、插入深度、振捣时间，避免漏振、过振现象发生。
（3）剪力墙混凝土施工
1)剪力墙坍落度要求170±10mm，浇筑前，应先在底部接搓处均匀铺填50mm厚
审核人：

交底人：

接受交底人：

1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
技 术 交 底 记 录
表C2-1
编号：
01-C2-001
工程名称
西城区旧城保护定向安置用房C1818-715号地块1号楼等9项工程
交底日期
2014年3月10日
施工单位
中国新兴建设开发总公司
分项工程名称
混凝土工程
交底摘要
混凝土方案技术交底
与墙体混凝土同配比的减石子水泥砂浆。砂浆应放入灰槽内由人工均匀布送入模，不得用泵管直接浇入模内。
2）每层混凝土的浇筑厚度要严格用标志杆控制，不得超铺，布料设备的出口离模板内侧面不应小于50mm，且不得向模板内侧面直冲布料，也不得直冲钢筋骨架布料。
3）混凝土下料点应分散布置，间距宜小于2m，距浇筑部位高度应控制在2m内。
4）门、窗洞口两侧应分层均匀同时下料，保持两侧混凝土高度大体一致，振捣棒应距洞边30cm以上，并从两侧同时振捣，以防洞口挤压变形或底部不密实。
5）窗洞口的洞底模板应预留透气孔，浇筑时均匀下料，加强振捣。
6）墙体混凝土浇筑时，设木工专门进行观察，发现异常情况，应立即报告有关工长停止浇筑振捣，并及时采取加固措施。加固后经检查无碍后方可继续施工。
7）为保证墙顶浮浆层的剔凿处理，墙体混凝土浇筑高度应高于设计板底标高2～3cm，两侧顶板标高不一致时，按较低处设置，找平时应拉线检查，偏差控制在±10mm左右。混凝土浇筑完毕后，对上口甩出的钢筋加以整理，用木抹子按标高线将墙体表面混凝土抹平。
8）基础外墙混凝土施工
基础外墙混凝土为抗渗混凝土，要求一次连续浇筑完成，在后浇带处断开。为确保墙体后浇带与两侧墙体间混凝土的止水质量，将在后浇带与两侧墙体间加设3mm厚的300mm宽的止水钢板。在施工时先浇筑两侧墙体混凝土，混凝土沿外墙采取分层连续循环浇筑，分层高度不得超过500mm，两侧墙体间的混凝土浇筑完成60天后，浇筑后浇带的混凝土，后浇带混凝土高一强度等级。
9）墙体拆模后刷养护剂养护，上口洒水养护。
（4)柱混凝土施工
审核人：

交底人：

接受交底人：

1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
技 术 交 底 记 录
表C2-1
编号：
01-C2-001
工程名称
西城区旧城保护定向安置用房C1818-715号地块1号楼等9项工程
交底日期
2014年3月10日
施工单位
中国新兴建设开发总公司
分项工程名称
混凝土工程
交底摘要
混凝土方案技术交底
1）柱混凝土的浇筑采用垂直分层浇筑法，每层厚度控制在500mm左右。
2）振捣浇筑柱混凝土时，为了避免产生蜂窝现象，在底部应先铺一层厚30～50mm配比相同的减石子水泥砂浆，以保证接缝质量。为了避免发生离析现象，混凝土自高处倾落时，应采用帆布串桶分层进行浇筑。并相应设置分层浇筑工具：尺杆、手把灯。
浇筑时使用串桶

3）为了保证混凝土结构良好的整体性，考虑到混凝土的收缩沉降，因此浇筑到2m高时，待混凝土初步沉实后，再浇筑至梁底，间歇不超过1小时。上层混凝土应在下层混凝土初凝之前浇筑完毕，并在振捣上层混凝土时，振捣棒下插50mm，使上下层混凝土之间更好的结合，在浇筑过程中要注意振捣棒不得触动钢筋和预埋件，振捣棒插入点要均匀，防止多振或漏振。
（5）梁、板混凝土施工
1）进行作业前搭设好马道，防止踩坏钢筋。梁、板混凝土同时浇筑，浇筑时沿次梁方向，由一端开始先浇筑梁，按梁高分层浇筑成阶梯形，当达到板底位置时与板的混凝土一起浇筑，随着阶梯形不断延伸，梁板混凝土浇筑连续向前进行。
2）浇筑与振捣紧密配合，用“赶浆法”保持水泥浆沿梁底包裹石子向前推进，均应振实
审
