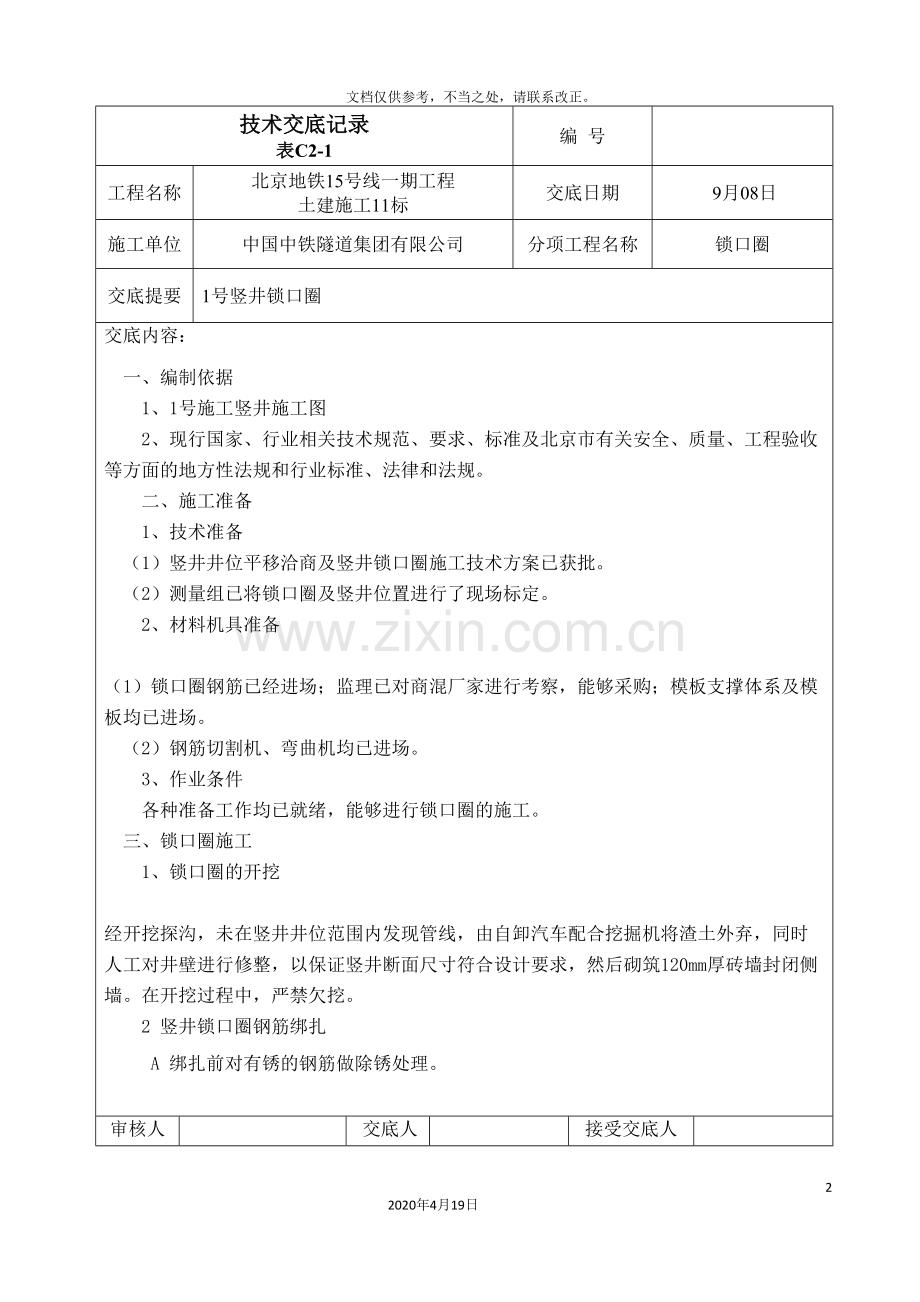

技术交底记录
表C2-1
编 号

工程名称
北京地铁15号线一期工程
土建施工11标
交底日期
9月08日
施工单位
中国中铁隧道集团有限公司
分项工程名称
锁口圈
交底提要
1号竖井锁口圈
交底内容：
一、编制依据
1、1号施工竖井施工图
2、现行国家、行业相关技术规范、要求、标准及北京市有关安全、质量、工程验收等方面的地方性法规和行业标准、法律和法规。
二、施工准备
1、技术准备
（1）竖井井位平移洽商及竖井锁口圈施工技术方案已获批。
（2）测量组已将锁口圈及竖井位置进行了现场标定。
2、材料机具准备
（1）锁口圈钢筋已经进场；监理已对商混厂家进行考察，能够采购；模板支撑体系及模板均已进场。
（2）钢筋切割机、弯曲机均已进场。
3、作业条件
各种准备工作均已就绪，能够进行锁口圈的施工。
三、锁口圈施工
1、锁口圈的开挖
经开挖探沟，未在竖井井位范围内发现管线，由自卸汽车配合挖掘机将渣土外弃，同时人工对井壁进行修整，以保证竖井断面尺寸符合设计要求，然后砌筑120mm厚砖墙封闭侧墙。在开挖过程中，严禁欠挖。
2 竖井锁口圈钢筋绑扎
A 绑扎前对有锈的钢筋做除锈处理。
审核人

交底人

接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它交底可不填写。

技术交底记录
表C2-1
编 号

工程名称
北京地铁6号线一期工程
土建施工03标
交底日期
9月05日
施工单位
中国中铁隧道集团有限公司
分项工程名称
锁口圈
交底提要
1号竖井锁口圈
交底内容：
B 钢筋绑扎步骤：
清扫垫层上的浮碴，划好主筋、分布筋间距；
按设计间距先摆放受力筋，后放分布筋；
两层筋之间加钢筋马凳，以确保上部钢筋位置；
C 严格按照测量放样控制钢筋保护层厚度，保护层厚度：主筋净保护层40mm，在竖井内壁和钢模板上采用同强度细石砼垫块。

图1 锁口圈模筑混凝土支撑体系示意图
3、预埋件安装
浇筑混凝土前埋设竖井提升系统、步梯和钢管护栏等预埋件，位置另行交底。
4、模板安装
锁口圈采用木胶板模板，支撑体系为满堂钢管（钢管型号为Φ42）脚手架，并沿最下侧横向方木外侧按照间距1m打设地锚，地锚采用Φ32x3.25mm，钢管长度2m，以保证模板稳固。支撑体系见图1锁口圈模筑混凝土支撑体系示意图。
模板必须保证其垂直度和平整度，锯切模板时，必须保证模板边缘的整体性，防止起皮。混凝土墙厚度严禁采用对撑钢筋，以免安装模板时划破模板，影响混凝土表面质量。

审核人

交底人

接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它交底可不填写。

技术交底记录
表C2-1
编 号

工程名称
北京地铁6号线一期工程
土建施工03标
交底日期
9月05日
施工单位
中国中铁隧道集团有限公司
分项工程名称
锁口圈
交底提要
1号竖井锁口圈
交底内容：
5、混凝土浇筑锁口圈为现浇C30砼，混凝土采用商品砼，用混凝土运输车送到施工现场。用泵车泵送入模，分层对称浇筑，用振动棒振动密实。混凝土表面必须抹平、收光。
四、施工注意事项和安全质量、文明施工要求
1、机械开挖土方时，严禁扰动结构外土体，竖井侧壁及底面必须人工收面，并严禁超欠挖！
2、必须严格保证钢筋加工尺寸及焊接质量，满足设计及规范要求。
3、已知锁口圈南北圈梁下方存在路灯、通信管线，因此锁口圈的标高根据开挖出的埋深较浅的管线现场确定，而且在管线上方铺设10mm厚钢板做为管线保护层，防止圈梁破坏时损伤管线。
4、为了保证混凝土面的光滑及平整，必须严格控制模板安装平整度，顶托必须与方木完全接触并顶禁，所有扣件螺丝必须拧紧，并按照要求打设地锚。在混凝土浇注的过程中，必须对称分层进行，防止侧压过大。
6、所有施工人员在进入现场时,必须戴好安全帽。
7、电焊机必须双线到位、接地良好，保证一机一闸、一漏一保；
8、施工场地内材料堆放整齐，砂石料经常洒水，及时覆盖；
9、施工现场应做到“工完料尽场地清”，对施工现场的剩余材料，应及时清理或回收。

审核人

交底人

接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它交底可不填写。
