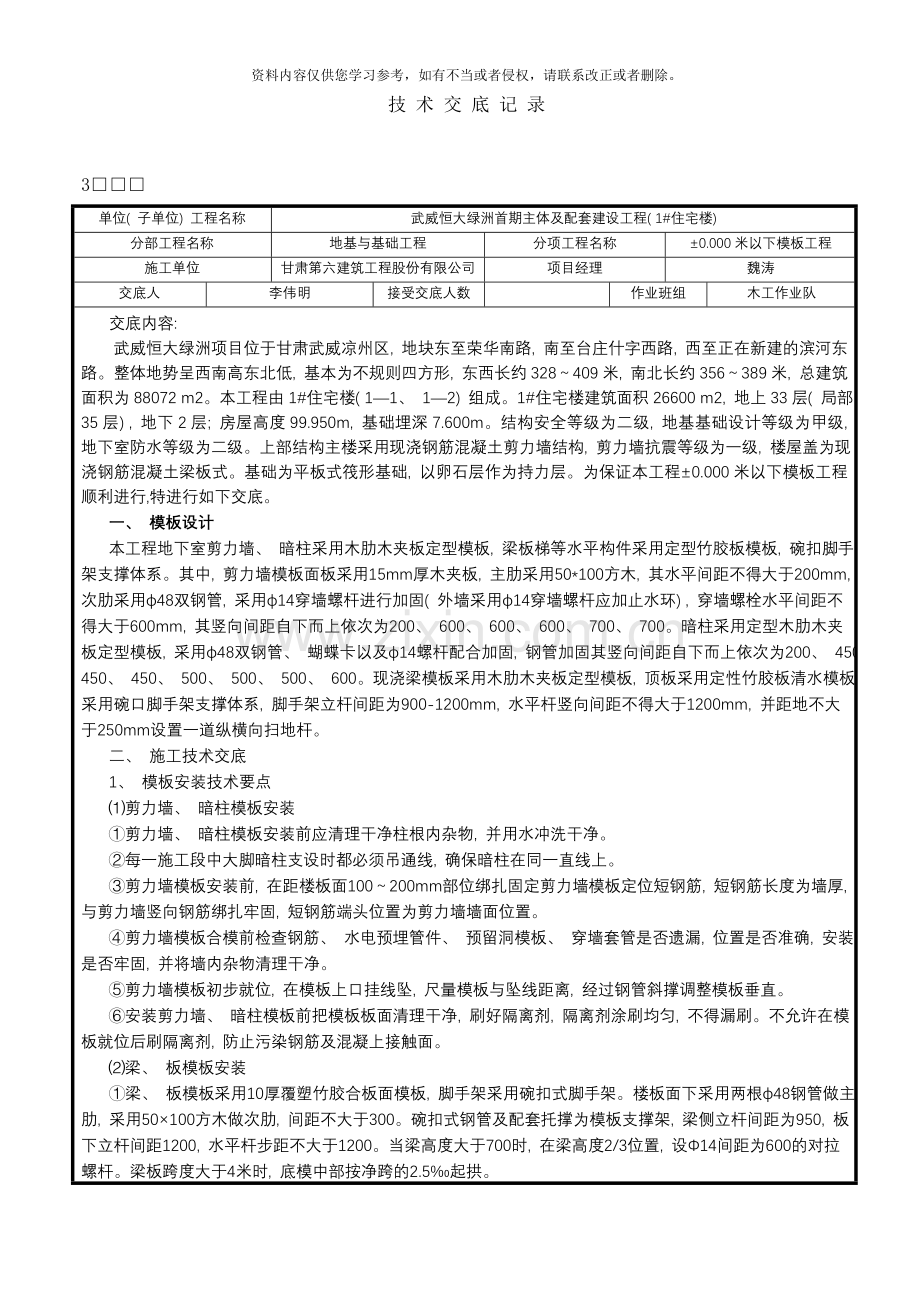

技 术 交 底 记 录
3□□□
单位( 子单位) 工程名称
武威恒大绿洲首期主体及配套建设工程( 1#住宅楼)
分部工程名称
地基与基础工程
分项工程名称
±0.000米以下模板工程
施工单位
甘肃第六建筑工程股份有限公司
项目经理
魏涛
交底人
李伟明
接受交底人数

作业班组
木工作业队
交底内容:
武威恒大绿洲项目位于甘肃武威凉州区, 地块东至荣华南路, 南至台庄什字西路, 西至正在新建的滨河东路。整体地势呈西南高东北低, 基本为不规则四方形, 东西长约328～409米, 南北长约356～389米, 总建筑面积为88072 m2。本工程由1#住宅楼( 1—1、 1—2) 组成。1#住宅楼建筑面积26600 m2, 地上33层( 局部35层) , 地下2层; 房屋高度99.950m, 基础埋深7.600m。结构安全等级为二级, 地基基础设计等级为甲级, 地下室防水等级为二级。上部结构主楼采用现浇钢筋混凝土剪力墙结构, 剪力墙抗震等级为一级, 楼屋盖为现浇钢筋混凝土梁板式。基础为平板式筏形基础, 以卵石层作为持力层。为保证本工程±0.000米以下模板工程顺利进行,特进行如下交底。
一、 模板设计
本工程地下室剪力墙、 暗柱采用木肋木夹板定型模板, 梁板梯等水平构件采用定型竹胶板模板, 碗扣脚手架支撑体系。其中, 剪力墙模板面板采用15mm厚木夹板, 主肋采用50*100方木, 其水平间距不得大于200mm, 次肋采用ф48双钢管, 采用ф14穿墙螺杆进行加固( 外墙采用ф14穿墙螺杆应加止水环) , 穿墙螺栓水平间距不得大于600mm, 其竖向间距自下而上依次为200、 600、 600、 600、 700、 700。暗柱采用定型木肋木夹板定型模板, 采用ф48双钢管、 蝴蝶卡以及ф14螺杆配合加固, 钢管加固其竖向间距自下而上依次为200、 450、 450、 450、 500、 500、 500、 600。现浇梁模板采用木肋木夹板定型模板, 顶板采用定性竹胶板清水模板, 采用碗口脚手架支撑体系, 脚手架立杆间距为900-1200mm, 水平杆竖向间距不得大于1200mm, 并距地不大于250mm设置一道纵横向扫地杆。
二、 施工技术交底
1、 模板安装技术要点
⑴剪力墙、 暗柱模板安装
①剪力墙、 暗柱模板安装前应清理干净柱根内杂物, 并用水冲洗干净。
②每一施工段中大脚暗柱支设时都必须吊通线, 确保暗柱在同一直线上。
③剪力墙模板安装前, 在距楼板面100～200mm部位绑扎固定剪力墙模板定位短钢筋, 短钢筋长度为墙厚, 与剪力墙竖向钢筋绑扎牢固, 短钢筋端头位置为剪力墙墙面位置。
④剪力墙模板合模前检查钢筋、 水电预埋管件、 预留洞模板、 穿墙套管是否遗漏, 位置是否准确, 安装是否牢固, 并将墙内杂物清理干净。
⑤剪力墙模板初步就位, 在模板上口挂线坠, 尺量模板与坠线距离, 经过钢管斜撑调整模板垂直。
⑥安装剪力墙、 暗柱模板前把模板板面清理干净, 刷好隔离剂, 隔离剂涂刷均匀, 不得漏刷。不允许在模板就位后刷隔离剂, 防止污染钢筋及混凝上接触面。
⑵梁、 板模板安装
①梁、 板模板采用10厚覆塑竹胶合板面模板, 脚手架采用碗扣式脚手架。楼板面下采用两根ф48钢管做主肋, 采用50×100方木做次肋, 间距不大于300。碗扣式钢管及配套托撑为模板支撑架, 梁侧立杆间距为950, 板下立杆间距1200, 水平杆步距不大于1200。当梁高度大于700时, 在梁高度2/3位置, 设Φ14间距为600的对拉螺杆。梁板跨度大于4米时, 底模中部按净跨的2.5‰起拱。

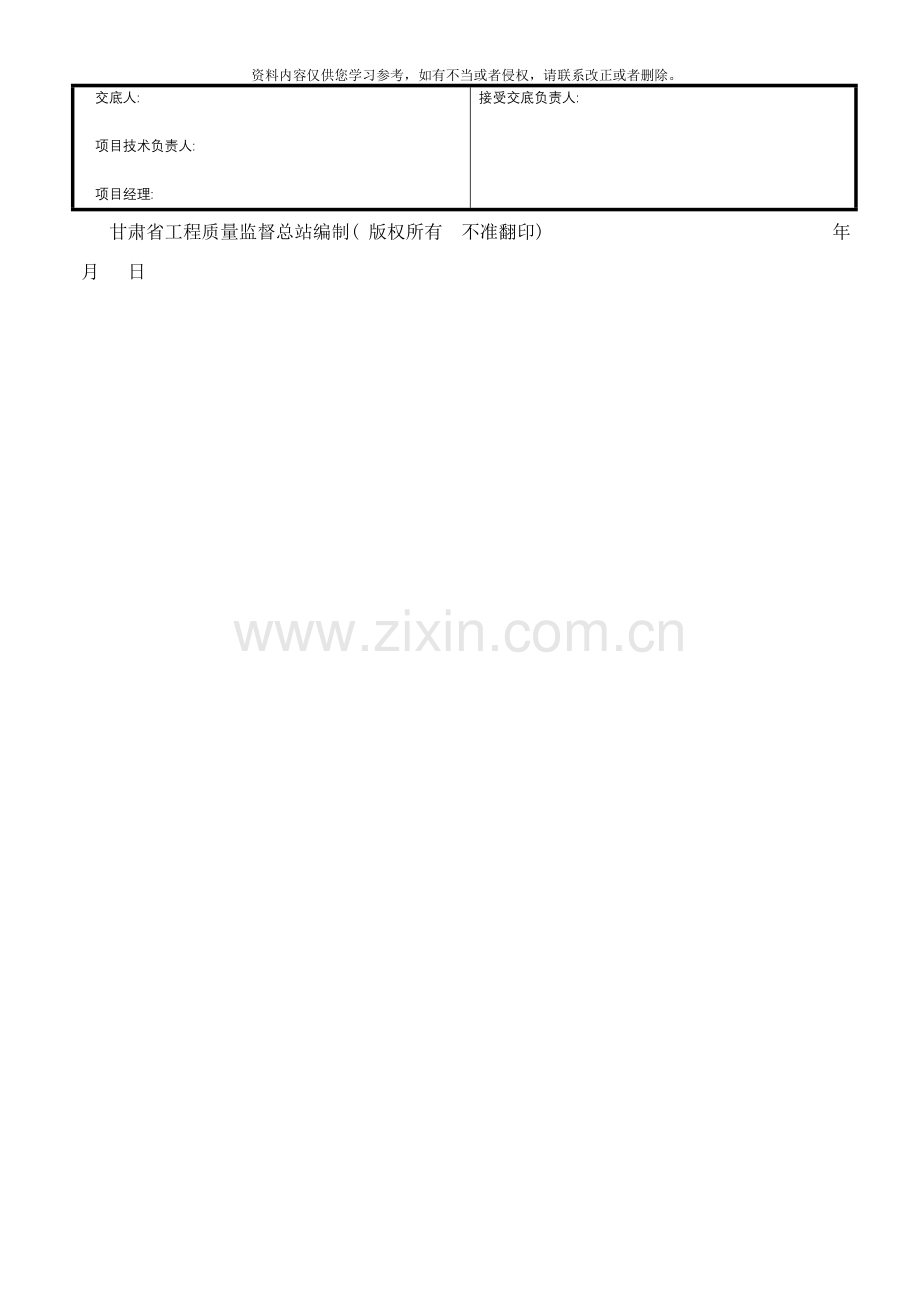

交底人:

项目技术负责人:

项目经理:
接受交底负责人:

甘肃省工程质量监督总站编制( 版权所有　不准翻印) 年 月 日
技 术 交 底 记 录
3□□□
单位( 子单位) 工程名称
武威恒大绿洲首期主体及配套建设工程( 1#住宅楼)
分部工程名称
地基与基础工程
分项工程名称
±0.000米以下模板工程
施工单位
甘肃第六建筑工程股份有限公司
项目经理
魏涛
交底人
李伟明
接受交底人数

作业班组
木工作业队
交底内容:
②梁板模板按施工图纸进行排板配模, 并对模板按不同部位进行编号, 模板安装时根据梁板结构部位对照模板编号对号入座, 按设计尺寸及标高进行支撑。模板局部安装出现缝隙处, 则采用密封条嵌缝, 以达到接缝处砼表面平整的效果。
3、 模板碗扣架支撑搭设要点
①梁模采用侧模夹底模, 横竖楞为50×100的木方, 梁高≥700mm时, 梁侧模另加φ12对拉螺栓进行加固, 防止胀模、 跑模。
②现浇板下碗扣式钢管支撑纵横间距≤1200mm, 板模板次龙骨间距300mm, 主龙骨间距1200mm。
③梁板模板支撑时, 根据测放的标高控制线拉线找平。剪力墙、 暗柱模板则用线坠吊垂直。
④梁、 板跨度大于等于4m时, 模板按跨长的1/1000～3/1000进行起拱。
⑤模板支撑完毕后, 认真检查模板支撑体系是否可靠稳固, 拼缝是否严密。如发现模板支撑架体有松动现象时立即采取加固措施进行加固, 接缝、 转角等部位如缝隙较大, 则采用密封条密封, 防止漏浆, 保证砼面平整。
5、 验收
模板支设完成后, 在主管施工员主持由木工施工班组、 质量员以及下道工序班组进行自检、 专职检及交接检、 填写”三检”记录并由相关人员签字, 合格后方可进入下道工序。
6、 现浇结构模板安装允许偏差
项 目
允许偏差( mm)
轴线位置
5
底模上表面标高
±5
柱、 墙、 梁截面内部尺寸
+4, -5
层高垂直度
6
相邻两板表面高低差
2
表面平整度
5
预留洞中心线位移
10
预留洞截面内部尺寸
+10, 0
7、 模板拆除:
⑴暗柱模板拆除: 先拆掉柱斜拉杆或斜支撑, 卸掉柱箍, 然后用撬棍轻轻撬动模板, 使模板与混凝土脱离。
⑵墙模板拆除: 先拆除穿墙螺栓等附件, 再拆除斜拉杆或斜撑, 用撬棍轻轻撬动模板, 使模板离开墙体, 即可逐块拆除。
⑶楼板、 梁模板拆除:
①应先拆梁侧帮模, 再拆除楼板模板, 拆楼板模板先拆掉水平拉杆, 然后拆除支柱, 每根龙骨留1～2根支柱暂不拆。操作人员站在已拆除的空隙, 拆去近旁余下的支柱, 使其龙骨自由坠落。有穿墙螺栓者, 先拆掉穿墙螺栓和梁托架, 再拆除梁底模。
②侧模板( 包括墙柱模板) 拆除时, 混凝土强度能保证其表面及楞角不因拆除模板受损坏, 方可拆除。板与梁拆模强度如设计无规定时, 梁板混凝土强度等级必须达到设计强度等级的75%。
③拆下的模板及时清理粘连物, 涂刷脱模剂, 拆下的扣件及时集中收集管理。拆模时严禁模板直接从高处往下扔, 以防止模板变形和损坏。
甘肃省工程质量监督总站编制( 版权所有　不准翻印) 年 月 日
技 术 交 底 记 录
3□□□
单位( 子单位) 工程名称
武威恒大绿洲首期主体及配套建设工程( 1#住宅楼)
分部工程名称
地基与基础工程
分项工程名称
±0.000米以下模板工程
施工单位
甘肃第六建筑工程股份有限公司
项目经理
魏涛
交底人
李伟明
接受交底人数

作业班组
木工作业队
交底内容:
三、 安全技术交底
1、 施工人员必须佩戴安全帽, 正确使用安全防护措施。
2、 基坑施工应随时注意基坑边坡的稳定性, 发现边坡裂缝等安全隐患应及时汇报, 带隐患消除之后方可继续作业。
3、 所用扳手、 钉锤和刀锯等工具, 使用前均要检查是否牢固, 避免脱柄、 掉头; 不用时妥善携带, 以防坠落伤人。
4、 支模板的支撑、 立杆必须支垫稳固, 支撑、 立杆不得连接在外脚手架上。在浇筑混凝土过程中要经常检查支撑架体稳定, 如发现有变形、 松动等情况, 要及时修整加固。
5、 严禁在脚手架架上堆放操作工具及各类杂物。
6、 拆模板时, 应用长铁棒, 操作人员应站在侧面, 不允许在拆模的正下方行走; 拆下的模板应随时清理运走, 不能及时运走时, 要集中堆放, 并将钉子扭平打弯, 以防戳脚。
7、 高空拆模时, 操作人员系好安全带, 并禁止站在模板的横拉杆上操作; 拆下的模板尽量用绳索吊下, 不准向下乱扔; 如有施工孔洞, 随时盖好或加设围栏, 以防踏空跌落。
8、 使用小型电动工具及木工机具时, 严格按相关安全和技术操作规程进行操作。
9、 上、 下脚手架操作时必须穿防滑鞋, 不得穿硬底鞋上下。
10、 施工用电由专业电工进行操作, 不得私自乱拉电线、 生火等, 防止漏电、 触电或发生火灾。
甘肃省工程质量监督总站编制( 版权所有　不准翻印) 年 月 日
