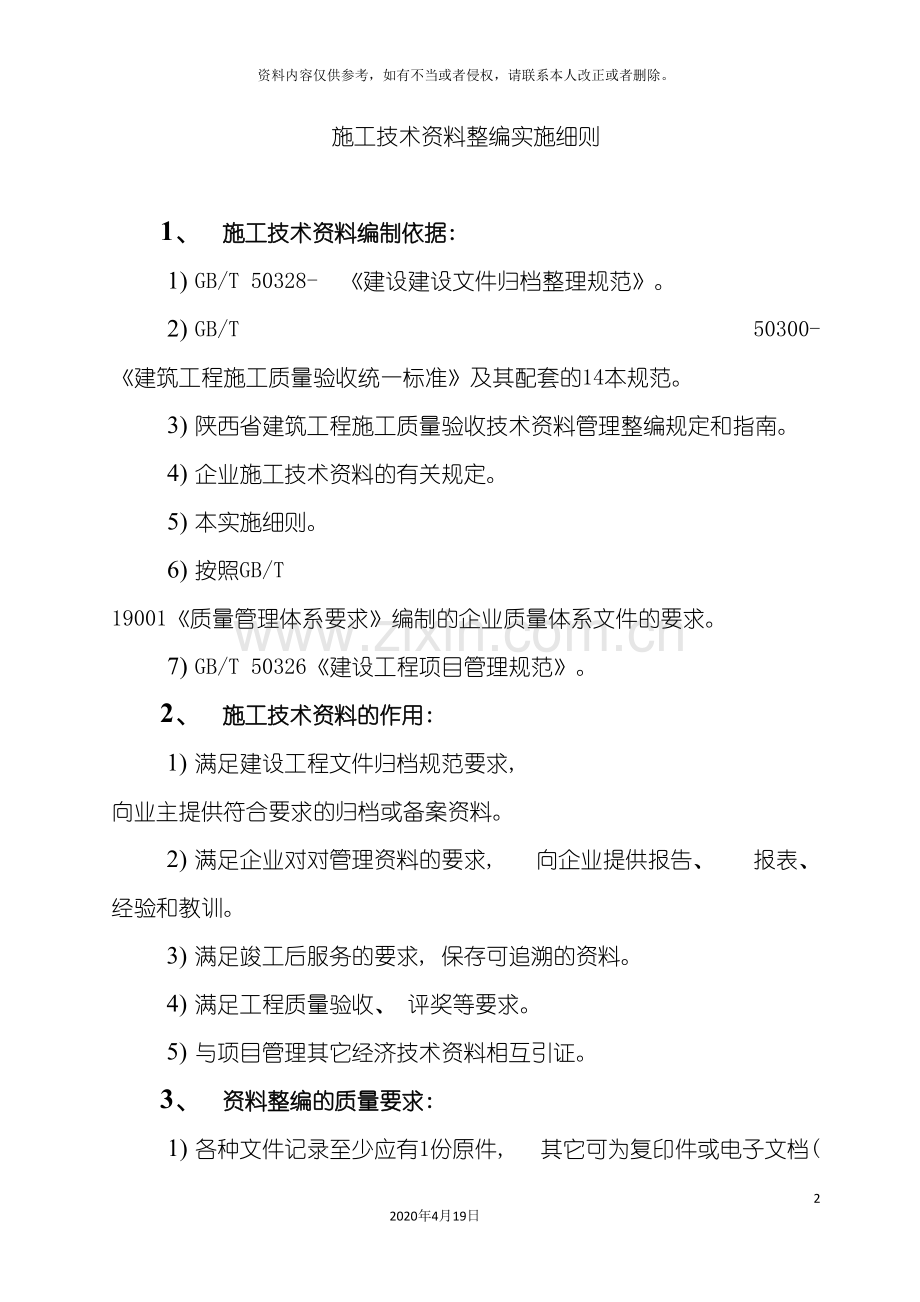

施工技术资料整编实施细则

1、 施工技术资料编制依据:
1) GB/T 50328- 《建设建设文件归档整理规范》。
2) GB/T 50300- 《建筑工程施工质量验收统一标准》及其配套的14本规范。
3) 陕西省建筑工程施工质量验收技术资料管理整编规定和指南。
4) 企业施工技术资料的有关规定。
5) 本实施细则。
6) 按照GB/T 19001《质量管理体系要求》编制的企业质量体系文件的要求。
7) GB/T 50326《建设工程项目管理规范》。
2、 施工技术资料的作用:
1) 满足建设工程文件归档规范要求, 向业主提供符合要求的归档或备案资料。
2) 满足企业对对管理资料的要求, 向企业提供报告、 报表、 经验和教训。
3) 满足竣工后服务的要求, 保存可追溯的资料。
4) 满足工程质量验收、 评奖等要求。
5) 与项目管理其它经济技术资料相互引证。
3、 资料整编的质量要求:
1) 各种文件记录至少应有1份原件, 其它可为复印件或电子文档( 复印件或电子文档份数按照需要确定) , 文件的保存期限按照GB/T50328- 《建设建设文件归档整理规范》规定执行。
2) 各种文件的内容及深度应符合国家和地方勘察、 设计、 施工、 监理、 行业管理方面的规范、 规程的规定, 符合企业管理的要求。
3) 文件的内容必须真实、 准确, 符合实际。
4) 各种文件和资料必须及时、 有效。
5) 各种文件必须清晰、 整齐, 字迹清楚、 图样清晰、 图表整洁、 签字盖章手续完备。
6) 文件中文字材料幅面尺寸应为A4( 297×210m) , 文字应采用电脑打印, 计算机出图必须清晰, 不得使用复印件。
7) 各种施工图纸应采用计算机CAD软件绘制, 出图规格应符合制图标准的有关规定。
8) 竣工图应符合GB/T50328- 规范4.2.8-4.2.10条的要求。
9) 采用电子文档的资料, 应符合以下要求:
a) 文字、 表格、 图象、 外来文件复印件等文件应采用通用软件可识读的格式。建议转换成转换为*.pdf格式或*.htm格式, 可用免费软件Acrobat Reader文件阅读软件阅读及IE浏览器软件阅读。
b) 图纸应采用CAD软件绘制, 并存于专门的文件夹。
4、 施工技术资料编排
施工技术资料按单位( 子单位) 工程、 专业工程分卷排列。
4.1 施工技术资料目录
4.1.1施工技术资料总目录: 建设项目按照单位( 子单位) 工程编排总目录。
4.1.2单位工程施工技术资料目录: 单位工程按照专业工程编排单位工程施工技术资料目录。
4.1.3总承包工程详细的施工技术资料目录见附录2, 本目录包括了GB50300- 和陕西省资料管理规定的全部内容, 也符合GB/T50328规范的部分内容, 实际采用时可根据本目录在编制项目质量计划中确定。
4.1.4专业工程施工质量控制资料按以下顺序编排( 包括安全功能和功能检验资料) 。
a) 设计变更、 图纸会审、 洽商记录;
b) 原材料、 配件质量证明及复试资料;
c) 设备进场开箱检验和复试资料;
d) 施工检验试验记录;
e) 隐蔽验收记录;
f) 施工记录;
g) 设备调试、 试运行记录;
h) 安全和功能检查记录( 见GB50300- 表G.0.1-3) 。
4.1.5 安全和功能检验和抽查记录编目:
建筑与结构工程:
a) 屋面淋水试验记录
b) 地下室防水效果检查记录
c) 有防水要求的地面蓄水试验记录
d) 建筑物垂直度、 标高、 全高测量记录、 测量方案、 测量图示、 测量记录
e) 抽气( 风) 道检查记录
f) 幕墙及外窗气密性、 水密性、 耐风压检测报告
g) 建筑物沉降观测测量记录
沉降观测方案、 沉降观测记录、 沉降观测图示
h) 节能保温测试记录
测试方案、 测试记录、 测试报告
i) 民用建筑室内环境检测
测试方案、 测试报告
4.1.6 竣工图编目: 按照图纸目录编目, 设计变更单独编目, 设计变更应绘入竣工图。
4.2 施工技术资料页码、 装订、 组卷、 卷盒、 卷夹
4.2.1 页码: 由于各卷均有总目录, 因此页码按册编写, 正面填写在右下角, 反面填写在左下角。
4.2.2 装订: 可按照GB/T50328- 《建设工程文件归档整理规范》的规定装订。不宜采用死页装订。每册厚度不宜大于20mm。
4.2.3 组卷: 按照五类资料组卷。施工日志单独组卷( 共6卷) 。
4.2.4 卷盒、 卷夹: 按照GB/T50328的规定执行。
4.3 施工技术资料的贮存介质
移交业主的文件, 应考虑其法律地位, 在电子介质文件未成为有效文件夹时应向业主移交纸介质原件资料1份( 存档) , 纸介质复印件1份( 备查) 。
提交建设行政管理部门、 相关单位( 监理、 分包等) 和企业技术档案部门的资料可为复印件或电子介质复制件( 光盘或硬盘) 。
5、 施工技术资料的编制:
施工技术资料的编制应选用《陕西省建筑工程施工质量验收配套表格》所规定的表格填制。对于配套表格中没有的表格, 且应采用表格的资料应设计新表格, 新设计的表格格式应与配套表格格式相近, 内容应符合相关规范的要求。
施工组织设计、 项目质量计划、 施工方案、 施工技术交底等技术文件的编制应按照各企业相关规定编制。
除表格外的施工技术资料, 如文字资料、 图形资料等应采用粘贴、 扫描等办法制成A4幅面的资料, 以便于装订。
图纸资料应采用符合制图标准的幅面, 以便于装订。
电子介质资料应编制成通用软件识读的格式( *.htm、 *.pdf) , 图纸可采用ACAD软件格式。
施工技术资料应用电脑打印, 手写签名的办法编制。
施工技术资料的内容和填写要求应符合《陕西省建筑工程施工质量验收技术资料整编指南》的规定。也可参考《施工技术资料样表》进行填写。
6、 施工技术资料的质量验收:
1) 施工技术资料的完整性: 按照技术资料目录和质量计划规定, 验证应有资料和实有资料。
2) 施工技术资料的符合性: 对照各种规范、 规程、 规定, 验证资料的符合性。
3) 施工技术资料的外观质量: 验证施工技术资料的格式、 整洁、 清晰、 签章、 装订等内容。
4) 施工技术资料的真实 时性: 验证数据的真实性, 验证时间的及时性。
5) 施工技术资料应进行质量验收评分, 验收的程序为: 资料员自查→项目技术负责人复查→公司资料验收人评分→公司资料负责人核定( 见附表1) 。
附表1:
施工技术资料质量验收评分表

工程名称

建筑面积

施工单位

企业技术负责人

项目经理部

技术资料审核人

资料组成综述:
项目经理

项目技术负责人

资料员

序号
验收内容及评分标准
资料验收评定意见
评 分
验收内容
评分标准
应得分
实得分
1
完整性
缺1项扣1分

2
符合性
发现1处不符合扣2分

3
真实性
发现1处不真实扣1分

4
及时性
发现1处不及时扣1分

5
外观质量

格式

整洁

清晰

签章

装订

总体评价

资料员

项目技术负责人

验收时间
验收评定人

公司资料负责人

年 月 日
附表1:
施工技术资料目录清单

卷
册
组
目
文 件 名 称
页 次
备 注
1

施工管理、 竣工验收综合资料

1.1

施工管理资料

1

工程概况

1
工程概况表( 专业工程概况表)

B1001-B1002

2
建设工程主要审批文件一览表

B1003

项目建议审批文件

业主提供*

可行性研究审批文件

业主提供*

工程立项审批文件

业主提供*

计划任务书审批文件

业主提供*

用地审批文件

业主提供*

规划审批文件

业主提供*

环保审批文件

业主提供*

消防审批文件

业主提供*

设计文件审查批准文件

业主提供*

中标通知书

质量监督申报书

业主提供*

施工许可证( 开工证)

总分包单位资格审查

2

开、 竣工报告

1
开工报告

B1004

2
竣工报告

B1005

3

单位及人员情况资料

1
各责任单位名称及主要负责人情况

B1006

2
工程项目施工管理人员名单

B1007

3
拟选试验单位资质报审表及资料

B1014
卷
册
组
目
文 件 名 称
页 次
备 注

4
见证人员授权书( 监理提供)

5
取样送检人授权书

B1012

6
各技术工人班组长持证上岗登记表

B1048

7
各技术工种操作技术工登记表

B1049-1059

4

施工准备资料

1

单位工程划分及承包范围记录

2

项目管理规划大纲

3
1
施工组织设计报批表

B1008

2
施工组织设计( 项目管理实施大纲)

4

项目质量计划

5
1
专项施工方案报批表

B1008

2
专项施工方案

5

地质报告及地基处理结论资料

1
岩土工程勘察报告结论及建议、 桩基工程试桩结论

B1009

地质勘察报告及结论

2
普探报告

3
桩基、 人工地基处理、 人工地基检测报告结论及建议、 深基础支护及监测结论

B1010

相关的报告

4
工程质量责任单位地基验槽验收记录

B1060
1.2

竣工验收资料

1

单位工程质量验收资料

1
施工现场质量管理检查记录

B1039

2
单位( 子单位) 工程质量竣工验收记录

B1044

3
单位( 子单位) 工程质量控制资料核查表

B1045

卷
册
组
目
文 件 名 称
页 次
备 注

4
工程安全和功能检验或抽查记录

B1046

5
其它竣工、 交工资料

2

观感质量验收

1
单位( 子单位) 工程观感质量检查记录

B1047

2
专业工程观感质量检查记录

B1033-B1038

3
------观感质量验收记录
无

3

预检、 中间交接检验收、 工程评价

1
中间交接检验记录

B1024

2
------工程预检、 竣工预检收报验单

B1025

3
分项、 分部工程竣工验收各方评价表

B1027*

4
单位( 子单位) 工程竣工验收评价书

B1028*
2

分部、 分项、 检验批验收记录( 按照分部、 子分部、 分项工程、 检验批的顺序排列)

1-9

各分部工程质量验收记录

分部( 子分部) 工程质量验收记录

B1041-B1043

分项工程质量验收记录

B1040

检验批工程质量验收记录

A1001-A9016
3

工程质量控制资料

1

规范强制性条文检查

1
强制性条文执行情况汇总表

B1032

2
各规范强制性条文检查记录表

C1001-C1012

2

建筑与结构工程

1

图纸会审、 交底、 变更及洽商

1
施工图纸会审记录

B1016

2
设计交底记录

B1017

3
洽商记录

B1018

4
设计变更

卷
册
组
目
文 件 名 称
页 次
备 注

2

定位、 测量、 放线记录

1
规划部门的定位坐标、 高程控制摘录

C1201

2
施工放线控制网记录

C1202

3
施工放线验收记录

C1203

4
多层、 高层的各层放线测量记录

C1204

3

建筑与结构原材料、 成品、 半成品及施工过程试验资料( 按照汇总表/合格证/复试报告的顺序排列)

原材料、 配件、 设备试验委托单

B1013

合格证、 试验报告、 质量证明粘贴单

B1015

3.1

原材料

1
钢材

钢材出厂合格证、 进场抽样复试汇总表

C1401

钢材合格证

钢筋物理性能检验报告

C1402

2
水泥、 外加剂、 掺合料

试验报告汇总表

C1405

合格证

水泥复检报告

C1406

水泥安定性检验报告

C1407

3
砖、 砌块

出厂合格证、 进场试验报告汇总表

C1408

合格证

复试报告

C1409-1411

4
砂、 石

复试报告

C1412-C1413
卷
册
组
目
文 件 名 称
页 次
备 注

5
防水材料

防水材料出厂合格证、 复试报告汇总表

C1419

防水材料合格证

防水材料进场检验记录

C1209

防水材料复试报告

C1420-C1421

6
其它材料

焊条焊剂复试检查记录

C1208

其它材料、 成品、 半成品、 构配件汇总表、 合格证、 复试报告等资料

E0003

3.2

施工过程试验(试验室)

1
钢筋焊接

钢筋焊接性能检验汇总表

C1423

钢筋焊接性能检验报告

C1403

2
钢筋机械连接

钢筋机械连接性能检验报告

C1424

3
混凝土(基础、 主体分开)

C1404

混凝土强度检验汇总表

混凝土强度分析评定汇总表

E001

混凝土强度统计分析评定表

C1205-C1025a

混凝土抗压强度报告

C1206*

混凝土抗渗性能试验报告

C1415

混凝土配合比报告

C1416

4
砂浆(基础、 主体分开)

C1414

砂浆强度检验汇总评定表

E002

砂浆强度试验报告

C1418

砂浆配合比报告

C1417

5
土壤试验

卷
册
组
目
文 件 名 称
页 次
备 注

土壤击实试验报告

3.3

施工现场试验

1
土、 灰土、 粉煤灰、 砂石分层回填试验记录( 地基处理以外的项目)

2
外墙饰面砖实体或试件粘结力试验

3
混凝土梁、 板钢筋保护层厚度检测记录

4
预制构件检查记录

5
其它施工试验记录

3

隐蔽工程验收记录

4

各类施工记录

1

施工技术交底记录

2
1
地基处理施工记录

地基验槽、 竣工前沉降观察记录汇总

地基验槽记录

2
天然地基

问题坑处理记录

土、 灰土、 粉煤灰、 砂石分层回填试验记录

3
人工地基

问题坑处理记录

土、 灰土、 粉煤灰、 砂石回填试验记录

挤密桩、 旋喷桩、 强夯等人工地基施工记录

4
桩基

5
深基坑支护

3

基础、 主体、 装修施工记录

1
混凝土施工记录

混凝土浇筑申请

卷
册
组
目
文 件 名 称
页 次
备 注

混凝土配合比用水量调整及开盘鉴定

混凝土配合比及浇筑记录

混凝土全过程施工记录

现浇混凝土模板安装、 拆除施工记录

现浇混凝土结构外观缺陷处理施工记录( 必要时应附图示)

冬期混凝土测温记录

混凝土坍落度检查记录

现场预应力钢筋张拉施工记录

混凝土试件同条件养护施工记录

2
砌体施工记录

砌体质量控制施工记录

构造柱配筋、 砌体配筋、 拉结筋记录

3
基础结构检查记录

4
地下室结构检查记录

5
±0.00以上主体结构检查记录

6
构件吊装检查记录

7
各类门窗抽查( 全数检查) 记录

8
屋面防水检查记录

9
各类幕墙安装施工记录

10
建筑装饰材料变更施工记录

11
建筑装饰材料燃烧性能核查表

4

工程质量事故处理记录

1
重大设计变更、 重大工程质量事故处理结果

2
工程质量事故报告

3
工程质量事故调( 勘) 查记录

其它记录

卷
册
组
目
文 件 名 称
页 次
备 注

5

新材料、 新工艺施工记录

1
四新应用审批表

2
四新施工记录

6

其它施工记录

竣工时建筑物沉降与垂直偏差记录

沉降观测资料

气象资料

其它资料

单独组卷
3

给排水与采暖工程
各专业工程质量控制资料和安全功能资料按右列表式进行整理, 其它资料按照总分包合同规定和总承包的要求进行整理。

4

建筑电气工程

5

通风与空调工程

6

电梯工程
主要设备开箱检验记录

7

建筑智能化工程

4

建筑与结构安全和功能检验抽查记录

5

竣工图( 按图纸顺序排列)

6
1

1
施工日志

2
施工质量过程检查记录

7

申报总公司AAA工程补充资料

1
现场质量管理制度与质量责任制

2
施工技术标准清单及标准

3
搅拌计量装置校验、 检查、 抽查资料

4
检验器具台帐、 检定资料

说明: 施工技术资料的整理编目, 按照承包单位进行整理, 土建与安装专业资料应分开( 工程较小时可合并处理) , 大型工程按照专业分包单位进行资料整理, 总承包单位汇总组卷, 各单位资料都应按照6卷资料组卷( 专业专业的安全和功能资料可在控制资料内包括) 。申报总公司AAA工程应增加第7卷资料。
陕西省建筑工程质量验收技术资料统一用表
工程质量控制资料表
建筑与结构原材料、 试件试验
混凝土抗压强度( 检验批) 汇总评定表
工程名称

建设单位

总承包单位

检验批部位

序号
报告编号
报告日期
强度等级C
强度值( MPa)
达到设计强度百分率%
养护方式
龄期d
备注

统计评定
强度等级C
组数n
平均值mf,cu
标准值fcu,k
最小值λ
标准差

代表批量( 立方米)
n≥10统计
方法2

≥

≥

陕西省建筑工程质量验收技术资料统一用表
工程质量控制资料表
建筑与结构原材料、 试件试验
砂浆抗压强度检验报告汇总评定表
陕西省建筑工程质量验收技术资料统一用表
工程质量控制资料表
建筑与结构原材料、 试件试验
_____________合格证及复试报告汇总表

工程名称

建设单位

总承包单位

分包单位

序号
材料名称
规格型号
生产厂家
出厂合格证
批量
复试结论

备注

施工单位人员
监理(建设单位)
制表人员
复核人员
专业技术人员

年 月 日

年 月 日

年 月 日

年 月 日

陕西省建筑建筑质量验收技术资料统一用表
工程质量控制资料表
建筑工程施工质量验收记录
施工质量检查过程记录表
工程名称

建设单位

总承包单位

分包单位

检查参加人员
施工单位

监理(建设单位)

分项工程名称及检验批部位

检查依据

规范条款号
检查内容
检查记录
检查意见

项目质量检查员

检查日期
年 月 日
陕西省建筑建筑质量技术资料统一用表
施工质量验收技术资料通用表
________________工程隐蔽验收记录表
工程名称

建设单位

总承包单位

分包单位

隐蔽工程名称

隐蔽工程部位

序号
隐 蔽 工 程 内 容
插图号
验收意见

施工单位参加人员
监理( 建设) 单位参加人员
班组长
施工员( 工长)
质检员

年 月 日
年 月 日
年 月 日
年 月 日

施工单位专业技术负责人
年 月 日

监理工程师( 建设
单位项目技术负责人)
年 月 日

陕西省建筑工程质量验收技术资料统一用表
工程质量控制资料表
专业
01. 建筑与结构
资料名称
04. 施工试验报告及见证检测报告
01. 混凝土试件强度等级评定汇总记录
工程名称
陕西建工大厦
建设单位
建设集团公司
总承包单位
陕西建工集团第NA公司
分包单位

分部(子分部)工程名称
检验批部位
强度
等级C
试件
组数n
试件
龄期d
养护方式
代表批量
(立方米)
评定结果

施工单位参加人员
监理(建设)单位复核人员
制表人
项目部质检员
专业技术负责人

年 月 日

年 月 日

年 月 日

年 月 日

施工单位项目经理 年 月 日

总监理理工程师(建
设单位项目负责人) 年 月 日
