【教材内容】: P389
三、 建筑构件及设备吊装工程
建筑构配件及设备的安装, 也称为起重吊装工程。以下介绍常见的起重工具和起重机械。
(一)千斤顶
千斤顶又叫举重器, 在起重工作中应用很广。它用很小的力就能顶高很重的机械设备, 还能校正设备安装的偏差和构件的变形等。千斤顶的顶升高度一般为100—400mm, 最大起重量可达500t。
1．千斤顶的种类和特点
千斤顶按其构造工作原理分为齿条式、 螺旋式和液压式3种。
(1)齿条式千斤顶起重能力较小, 一般为3—5t, 最大的起重量约为15t。
(2)螺旋式千斤顶起重量较大, 可达5t, 它和齿条式千斤顶都能在水平方向操作使用。
(3)油压千斤顶具有起重量大、 操作省力、 上升平稳、 安全可靠等优点, 但它的上升速度比齿条式、 螺旋式千斤顶要慢, 一般的不能在水平方向操作使用, 油压千斤顶的起重为5～30t, 最大可达500t; 起升的高度为100—200mm。油压千斤顶有手动和电动的两种。
2．千斤顶的使用
(1)千斤顶应放在干燥无尘土的地方, 不可日晒雨淋, 使用时应擦洗干净, 各部件灵活无损。
(2)使用时应放平, 并在顶端和底脚部分加垫木板。
(3)千斤顶不要超负荷使用, 顶升的高度不得超过活塞上的标志线。
(4)顶升时要随着物体的升高, 在其下面用枕木垫好, 以防千斤顶倾斜或回油而引起活塞突然下降。

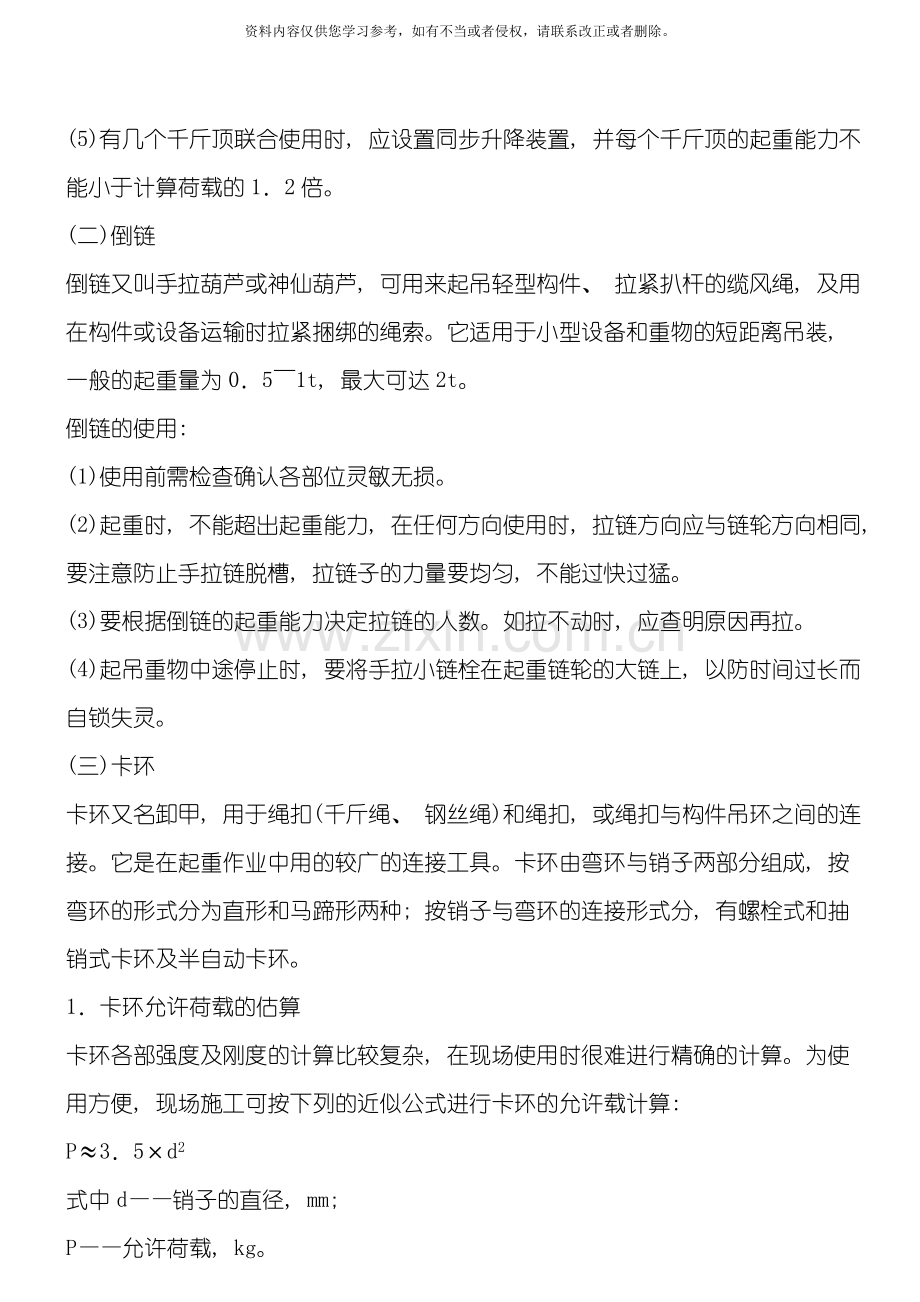

(5)有几个千斤顶联合使用时, 应设置同步升降装置, 并每个千斤顶的起重能力不能小于计算荷载的1．2倍。
(二)倒链
倒链又叫手拉葫芦或神仙葫芦, 可用来起吊轻型构件、 拉紧扒杆的缆风绳, 及用在构件或设备运输时拉紧捆绑的绳索。它适用于小型设备和重物的短距离吊装, 一般的起重量为0．5～1t, 最大可达2t。
倒链的使用:
(1)使用前需检查确认各部位灵敏无损。
(2)起重时, 不能超出起重能力, 在任何方向使用时, 拉链方向应与链轮方向相同, 要注意防止手拉链脱槽, 拉链子的力量要均匀, 不能过快过猛。
(3)要根据倒链的起重能力决定拉链的人数。如拉不动时, 应查明原因再拉。
(4)起吊重物中途停止时, 要将手拉小链栓在起重链轮的大链上, 以防时间过长而自锁失灵。
(三)卡环
卡环又名卸甲, 用于绳扣(千斤绳、 钢丝绳)和绳扣, 或绳扣与构件吊环之间的连接。它是在起重作业中用的较广的连接工具。卡环由弯环与销子两部分组成, 按弯环的形式分为直形和马蹄形两种; 按销子与弯环的连接形式分, 有螺栓式和抽销式卡环及半自动卡环。
1．卡环允许荷载的估算
卡环各部强度及刚度的计算比较复杂, 在现场使用时很难进行精确的计算。为使用方便, 现场施工可按下列的近似公式进行卡环的允许载计算:
P≈3．5×d2
式中d——销子的直径, mm;
P——允许荷载, kg。
2．卡环的使用
(1)卡环必须是锻造的, 一般是用20号钢锻造后经过热处理而制成的。不能使用铸造的和补焊的卡环。
(2)在使用时不得超过规定的荷载, 并应使卡环销子与环底受力(即于高度方向), 不能横向受力, 横向使用卡环会造成弯环变形, 特别是在采用抽销卡环时, 弯环的变形会使销子脱离销孔, 钢丝绳扣柱易从弯环中滑脱出来。
(3)抽销卡环经常见于柱子的吊装, 它能够在柱子就位固定后, 可在地面上用事先系在销子尾部的棕绳, 将销子拉出, 解开吊索, 避免了摘扣时的高空作业, 减少了不安全因素, 提高了吊装效率。但在柱子的重量较大时, 为提高安全度, 须用螺栓式卡环。
(四)绳卡
钢丝绳的绳卡主要用于钢丝绳的临时连接和钢丝绳穿绕滑车组时后手绳的固定, 以及扒杆上缆风绳绳头的固定等。它是起重吊装作业中用的较广的钢丝绳夹具。一般见的钢丝绳卡子, 有骑马式、 拳握式和压板式3种。其中骑马式卡是连接力最强的标准钢丝绳卡子, 应用最广。
绳卡的使用要注意以下事项:
(1)卡子的大小要适合钢丝绳的粗细, U形环的内侧净距, 要比钢丝绳直径大1～3mm, 净距太大不易卡紧绳子。
(2)使用时, 要把U形螺栓拧紧, 直到钢丝绳被压扁1／3左右为止。由于钢丝绳在受力后产生变形, 绳卡在钢丝绳受力后要进行第二次拧紧, 以保证接头的牢靠。如需检查钢丝绳在受力后, 绳卡是否滑动, 可采取附加一安全绳卡来进行。安全绳卡安装在距最后一个绳卡约500mm左右, 将绳头放出一段安全弯后再与主绳夹紧, 这样如卡子有滑动现象, 安全弯将会被拉直, 便于随时发现和及时加固。
(3)绳卡之间的排列间距一般为钢丝绳直径的6～8倍左右, 绳卡要一顺排列, 应将U形环部分卡在绳头的一面, 压板放在主绳的一面。
(五)吊钩
吊钩根据外形的不同, 分单钩和双钩两种。单钩一般在中小型的起重机上用, 也是常见的起重工具之一。在使用上单钩较双钩简便, 且受力条件没有双钩好, 因此起重量大的起重机用双钩较多。双钩多用在桥式机门座式的起重机上。
吊钩按锻造的方法分锻造钩和板钩。锻造钩采用20号优质碳素钢, 经过锻造和冲压, 进行退火热处理, 以消除残余的内应力, 增加其韧性。要求硬度达到HB＝75～135, 再进行机加工。板钩是由30mm厚的钢板片铆合制成的, 有单钩和双钩, 在重型起重机上多用双钩。
(1)一般吊钩是用整块钢材锻制的, 表面应光滑, 不得有裂纹、 刻痕、 剥裂、 锐角等缺陷, 并不准对磨损或有裂缝的吊钩进行补焊修理。
(2)吊钩上应注有载重能力, 如没有标记, 在使用前应经过计算, 确定载荷重量, 并作动静载荷试验, 在试验中经检查无变形、 裂纹等现象后方可使用。
(3)在起重机上用吊钩, 应设有防止脱钩的吊钩保险装置。
(六)手搬葫芦
手搬葫芦是一种轻巧简便的手动牵引机械。它具有结构紧凑、 体积小、 自重轻、 携带方便、 性能稳定等特点。其工作原理是由两对平滑自锁的夹钳, 像两只钢爪一样交替夹紧钢丝绳, 作直线往复运动, 从而达到牵引作用。它能在各种工程中担任牵引、 卷扬、 起重等作业。
使用手搬葫芦时, 起重量不准超过允许荷载, 要按照标记的起重量使用; 不能任意的加长手柄, 应用钢芯的钢丝绳作业。
(七)绞磨
绞磨是一种使用较普遍的人力牵引工具, 主要用于起重速度不快、 没有电动卷扬机、 亦没有电源的偏僻地区及牵引力不大的施工作业。
绞磨是由卷绕钢丝绳的磨芯、 连接杆、 磨杆及支承磨芯和连接杆的磨架等主要部分组成。
绞磨的使用场地要平整宽敞, 绞杠有足够的回转余地。绞磨前面第一个导向滑轮应与绞磨的磨芯中心基本在同一水平线上; 钢丝绳在磨芯缠绕的圈数不得少于3圈; 绞磨要与地锚拉接牢固, 磨架不得倾斜或悬空。
绞磨的绳扣与索具包括:
(1)棕绳。棕绳具有使用轻便、 质软、 携带方便、 易于绑扎、 结扣等优点, 但它的强度低、 易磨损和腐烂, 只能用于辅助性作业, 如溜绳、 捆绑绳和受力不大的缆风绳等, 不适用在荷载大及有冲击荷载的机动机械工作中。
(2)钢丝绳。钢丝绳具有强度高、 弹性大、 韧性好、 耐磨并能承受冲击荷载等特点。它破断前有断丝现象的预兆, 容易检查、 便于预防事故, 因此, 在起重作业中广泛应用, 是吊装中的主要绳索。
(3)绳扣(千斤绳、 带子绳、 吊索)。绳扣是把钢丝绳插在两头带有套鼻或编插成环状的绳索, 是用来连接重物与吊钩的吊装专用工具。它使用方便, 应用极广。
绳扣多是用人工编插的, 也有用特制金属卡套压制而成的, 人工插接的绳扣其编结部分的长度不得小于钢丝绳直径的15倍, 而且不得短于300mm。
(八)滑车和滑车组
滑车和滑车组是起重吊装、 搬运作业中较常见的起重工具。滑车是由吊钩链环、 滑轮、 轴、 轴套和夹板等组成。
1．滑车
滑车按轮数的多少分为单门、 双门和多门滑车。按滑车与吊物的连接方式可分为吊钩式、 链环式、 吊环式和吊梁式4种。一般中小型的滑车多属于吊钩式、 链环式和吊环式, 而大型滑车采用吊环式和吊梁式。按轮和轴的接触不同可分为轮轴间装滑动轴承及滚动轴承两种。按夹板是否能够打开来分, 有开口滑车和闭口滑车。开口滑车的夹板是能够打开的, 便于装绳索, 一般的都是单门滑车, 它常见于扒杆底脚处作导向滑车用。滑车按使用的方式不同又分为定滑车和动滑车。
2．滑车组
滑车组是由一定数量的定滑车和动滑车及绳索组成, 因在吊重物时, 不但要改变力的方向, 而且还要省力, 这样单用定滑车或动滑车都不能解决问题。如果把定、 动滑车联在一起组成滑车组, 既能省力又能改变力的方向。如果用多门定滑车和动滑车联结在一起, 组成多门滑车组, 能达到用较小的力来起吊重的物体, 只要采用0．5一15t的卷扬机牵引滑车组的出端头, 就能吊起几吨或几百吨的物件。因此, 滑车组是起重工作中使用较广的起重工具。
(九)构件的吊装
构件吊装要编制专项施工方案, 它也是施工组织设计的组成部分。施工方案中应根据吊装构件的重量、 用途、 形状和施工条件、 环境选择吊装方法和吊装的设备; 吊装人员的组成; 吊装的顺序; 构件校正、 临时固定的方式; 悬空作业的防护等。
1．柱子的吊装
柱子的类型很多, 质量的差异也很悬殊, 小柱子只有2—3t重, 而大柱子达50～60t, 在大型的重工业厂房中柱子质量可达100t以上。柱子按从截面形式分有矩形柱、 工字形柱、 管形柱和双肢柱等。
柱子吊装时的安全:
(1)起吊时要观察卡环的方位与绳扣的变化情况, 发现有异常现象时要采取有效的措施, 保证吊装的安全。
(2)吊装前要检查柱脚或杯底的平直度, 如误差较大造成点接触或线接触时, 应预先剔平或抹平, 以保柱子的稳定。
(3)柱子临时固定用的楔子, 每边不少于2个, 在脱钩前要检查柱脚是否落至杯底, 防止在校正过程中, 因柱脚悬空, 在松动楔子时柱子突然下落发生倾倒。
(4)无论是有缆风绳或无缆风绳校正, 都应在吊装完后, 立即进行, 其间隔不得过长, 更不能过夜, 防止刮大风发生事故。
2．行车梁、 屋架的吊装
(1)行车梁的吊装要在柱子杯口二次灌缝的混凝土强度达到70％以后进行。
(2)吊装前要搭设操作平台或脚手架, 操作人员应在架子上操作, 不可站在柱顶或牛腿上, 以及不牢固的地方安装构件。构件的两端要有专人用溜绳来控制梁的方向, 防止碰撞构件或挤伤人。由地面到高空的往返要走马道梯子等, 禁止用起重机将人和构件一起升降。
(3)屋架吊装前要挂好安全网, 安全网要随吊装面移动而增加。
3．设备吊装
设备的装、 运、 安等项工作中, 不论是采用扒杆起吊或是机械吊装都应注意以下几点:
(1)在安装过程中, 如发现问题应及时采取措施, 处理后再继续起吊。
(2)用扒杆吊装大型设备时多台卷扬机联合操作时, 各卷扬机的卷扬速度应相同, 要保证设备上各吊点受力大致趋于均匀, 避免设备变形。
(3)采用回转法或扳倒法吊装塔罐时, 塔体底部安装的铰腕必须具有抵抗起吊过程中所产生水平推力的能力, 起吊过程中塔体的左右溜绳必须牢靠, 塔体回转就位高度时, 使其慢慢落人基础, 避免发生意外和变形。
(4)在架体上或建筑物上安装设备时, 其强度和稳定性要达到安装条件的要求。在设备安装定位后, 要按图纸的要求连接紧固或焊接, 满足了设计要求的强度和具有稳固性后, 才能脱钩, 否则要进行临时的固定。
【例题】锻造钩采用( ) 号优质碳素钢, 经过锻造和冲压, 进行退火热处理而制成。
A.235A
B.20
C.A3
D.45
【答案】B
四、 拆除工程
随着城市建设规模的不断扩大, 一些旧建筑物、 构筑物就要被拆除。近几年, 有些地区拆除工程管理失控, 从业主出资雇用队伍来拆除, 变成了由包工队将建筑物拆除后还要付给业主一部分材料费的做法。因此, 为了抢进度、 多赚钱, 承担建筑物拆除的队伍, 在拆除中违反安全规程, 曾发生过多起拆除中的事故。
1．拆除工程施工常见的方法和施工准备
对于建筑物和构筑物拆除的方法很多, 主要有3类。一是人工拆除, 二是机械拆除, 三是爆破拆除。无论是采用哪种拆除方法, 都应遵守安全生产法律法规和安全技术规程。
《建设工程安全生产管理条例》规定, 建设单位在拆除工程施工15日前, 将有关资料报拆除工程所在地县级以上建设行政主管部门或其它部门备案。提供的资料包括: 施工单位资质等级证明材料, 拟拆除建筑物、 构筑物及可能危及比邻建筑物的说明, 拆除工程的施工组织设计或方案。堆放、 清除废弃物的措施。
2．拆除工程施工安全规定
拆除工程施工组织设计或方案应针对拟拆除的建筑物、 构筑物的周围环境; 建筑物、 构筑物结构类型; 各部构件受力状况; 水、 电、 暖、 燃气布置情况; 以及采取拆除施工方法等进行编制。施工组织设计的主要内容如下:
(1)定现场安全监护人员名单及职责。
(2)有工程作业区周边的安全围挡及警示标牌设置要求。
(3)切断原给排水、 电、 暖、 燃气等源头和拆除各种管道、 线网的安全要求。拆除工程施工所需要的水、 电应另行设计专用的临时配电线路、 供水管道。
(4)根据采用的拆除方法(人工拆除或机械拆除、 爆破拆除)制定有针对性的安全作业措施。
(5)高处拆除作业应设计搭设专用的脚手架或作业平台。若作业人员站在(包括电焊机、 氧气瓶等设备)拟拆除的建筑物结构、 部分上操作, 必须确定其结构是稳固的。
(6)拆除建(构)筑物, 应自上而下对称顺序进行, 先拆除非承重结构后再拆除承重的部分。不得数层同时拆除。当拆除一部分时, 另与之相关连的其它部位应采取临时加固稳定措施, 防止发生坍塌。
承重结构件要等待它所承担的全部结构和荷重拆除后再进行拆除。
(7)拆除作业要设置溜放槽, 将拆下的散碎材料顺槽溜下, 较大的承重材料, 应用绳或起重机吊下或运走, 严禁向下抛掷。
(8)拆除石棉瓦及轻型材料屋面工程时, 严禁拆除作业人员直接踩踏在石棉瓦及其它轻型板材上作业。必须使用移动板梯, 同时板梯上端必须挂牢, 防止发生高处坠落事故。
(9)遇有六级强风、 大雨、 大雾等恶劣天气, 应暂停高处拆除工程作业。强风、 雨后应检查高处作业安全设施的安全性, 冬季应清除登高通道和作业面的雪、 霜、 冰块后再进行登高作业。
3．采用控制爆破拆除工程的规定
采用控制爆破拆除工程时必须遵守以下规定:
(1)必须经过爆破设计, 对起爆点、 引爆物、 用药量和爆破程序进行严格计算;
(2)爆破材料严格分类存放在安全的库房内;
(3)要严格进行保管、 领取、 使用爆炸材料登记手续。
4．有关措施的执行
经批准的拆除工程施工组织设计和安全技术措施必须认真执行, 遇到工程设计或施工组织设计有变更, 或施工条件等有变化, 必须及时相应变更或补充有针对性的安全技术措施内容, 并按规定办理变更审批手续。
5．安全技术交底
(1)应建立和坚持在工程开工前进行层层安全技术交底制度。安全技术交底要有书面材料, 并进行详细讲解说明后, 由交底人和被交底人双方签字确认。
(2)安全技术交底要求:
①施工安全技术总措施, 应由组织编制该措施的技术负责人向项目工程施工负责人、 施工技术负责人及施工管理人员进行安全技术交底。
②单位工程施工安全技术措施, 应由组织编制该措施的负责人向各工种施工负责人、 作业班组长进行安全技术交底。
各工种施工负责人在安排布置各作业班组施工任务时, 应同时向作业班组的全体人员进行安全技术交底。
③专项施工安全技术措施应由项目工程技术负责人向专业施工队伍(班组)全体作业人员进行安全技术交底。
④各级专职安全管理人员应参加安全技术交底会, 并监证。
(3)安全技术措施的实施。安全技术措施中的各种安全设施、 安全防护设备都应列入任务单, 责任落实到班组、 个人。工程项目安全管理人员应进行督查, 并实行验收制度。
各级施工管理人员在检查生产的同时应检查安全和安全技术措施落实情况, 及时纠正不符合安全要求的状况, 切实做到防患于未然。
所有安全设施、 防护装置不得随意变动、 拆除, 如果确因生产作业需要将其暂时移位或拆除, 必须向项目施工技术人员报告, 并还应采取相应的暂时安全防范措施, 作业完成后应立即复原。
各种安全设施、 防护装置如有损坏的, 必须及时整改, 确保使用安全的可靠性。安全设施的拆除必须经项目工程技术负责人确认其已完成其防护作用并批准后, 方可拆除。
五、 建筑施工机械
建筑机械是指用于各种建筑工程施工的工程机械、 筑路机械、 农业机械和运输机械等有关的机械设备的统称。
下述9类产品统称为建筑机械: 挖掘机械、 起重机械、 铲土运输机械、 压实机械、 路面机械、 桩工机械、 混凝土机械、 钢筋加工机械、 装修机械。
中小型机械主要是指建筑工地上使用的混凝土搅拌机、 砂浆搅拌机、 卷扬机、 机动翻斗车、 蛙式打夯机、 磨石机、 混凝土振捣器等。这些机械设备数量多、 分布广, 常因使用维修保养不当而发生事故。
(一)混凝土搅拌机
混凝土搅拌机是由搅拌筒、 上料机构、 搅拌机构、 配水系统出料机构、 传动机构和动力部分组成。动力有电动机和内燃机两种。
1．搅拌机类型
按混凝土搅拌方式分, 有自落式和强制式。
自落式搅拌机, 按其搅拌罐的形状和出料方法又可分为鼓形、 锥形反转出料和锥形倾翻出料3种。
各型搅拌机容量, 以出料容量并经捣实后的每罐新鲜混凝土体积(m3)作为额定容量(即出料容量为m3X1000确定, 如JG一750型, 表示出料容量为0．75m3)。各型代号: J——搅拌机; G——鼓形; Z——锥形反转出料; E——锥形倾翻出料; Q——强制式; R——内燃式。
鼓形搅拌机的滚筒外形呈鼓形, 靠4个托轮支承, 保持水平, 中心转动。滚筒后面进料, 前面出料, 是国内建筑施工中, 应用最广泛的一种。
2．搅拌机使用与管理
(1)固定式的搅拌机要有可靠的基础, 操作台面牢固, 便于操作, 操作人员应能看到各工作部位情况; 移动式的应在平坦坚实的地面上支架牢靠, 不准以轮胎代替支撑, 使用时间较长的(一般超过3个月的), 应将轮胎卸下妥善保管。
(2)使用前要空车运转, 检查各机构的离合器及制动装置情况, 不得在运行中做注油保养。
(3)作业中严禁将头或手伸进料斗内, 也不得贴近机架察看, 运转出料时, 严禁用工具或手进入搅拌筒内扒动。
(4)运转中途不准停机也不得在满载时启动搅拌机。
(5)作业中发生故障时, 应立即切断电源, 将搅拌筒内的混凝土清理干净, 然后再进行检修, 检修过程中电源处应设专人监护(或挂牌)并拴牢上料斗的摇把, 以防误动摇把, 使料斗提升, 发生挤伤事故。
(6)作业后, 要进行全面冲洗, 筒内料出净, 料斗降落到最低处坑内, 如需升起放置时, 必须用链条将料斗扣牢。料斗升起挂牢后, 坑内才准下人。
(二)砂浆搅拌机
砂浆搅拌机是根据强制搅拌的原理设计的, 在搅拌时, 拌筒一般固定不动, 以筒内带条形拌叶的转轴来搅拌物料。其御料方式有两种: 一种是使拌筒倾翻, 筒口朝下出料; 另一种是拌筒不动, 底部有出料口出料。后者出料虽方便, 但有时因出料口处门关不严而漏浆, 故一般多使用倾翻式出料。
(三)卷扬机
1．卷扬机性能
卷扬机在建筑施工中使用广泛, 它能够单独使用, 也能够作为其它起重机械的卷扬机构。其种类按动力分: 有手动、 电动、 蒸汽、 内燃等; 按卷筒数分, 单筒、 双筒、 多筒; 按速度分, 有快速、 慢速。常见形式为电动单筒和电动双筒卷扬机。
卷扬机的标准传动形式是卷筒经过离合器而连接于原动机, 其上配有制动器, 原动机始终按同一方向转动。提升时, 靠上离合器; 下降时, 离合器打开, 卷扬机卷筒由于载荷重力的作用而反转, 重物下降, 其转动速度, 用制动器控制。另一种卷扬机是由电动机、 齿轮减速机、 卷筒、 制动器等构成, 载荷的提升和下降均为一种速度, 由电机的正反转控制, 电机正转时物料上升, 反转时下降。
2．安全使用要点
(1)安装位置:
①视野良好。施工过程中影响司机对操作范围内全过程的监视。
②地基坚固, 防止卷扬机移动和倾覆。
③从卷筒到第一个导向滑轮的距离, 按规定: 带槽卷筒应大于卷筒宽度的15倍, 无槽卷筒应大于20倍。
④搭设操作棚和给操作人员创造一个安全作业条件。
(2)卷扬机司机应经专业培训持证上岗。
(3)留在卷筒上的钢丝绳最少应保留3—5圈。
(4)钢丝绳要定期涂油并要放在专用的槽道里, 以防碾压倾扎, 破坏钢丝绳的强度。
(四)机动翻斗车
机动翻斗车是一种方便灵活的水平运输机械, 在建筑施工中常见于运输砂浆、 混凝土熟料以及散装物料等。各地大都使用的是载重量1t的翻斗车, 该车采用前轴驱动, 后轮转向, 整车无拖挂装置。前桥与车架成刚性连接, 后桥用销轴与车架铰接, 能绕销轴转动, 确保在不平整的道路上正常行驶。使用方便, 效率高。
使用要点:
(1)机动翻斗车属厂内运输车辆, 司机按有关规定培训考核, 持证上岗。
(2)车上除司机外不得带人行驶。
(五)蛙式打夯机
蛙式打夯机是建筑施工中常见的小型压实机械, 虽有不同形式, 但构造基本相同, 主要由机械结构和电器控制两部分组成。
机械结构部分由拖盘、 传动机构、 前轴装置、 夯头架、 操纵手柄组成; 电器控制部分包括电动机、 开关控制及胶皮电缆。夯头架上的偏心块与皮带松紧度能够调整, 因偏心块的旋转使蛙夯跳动、 冲击、 夯实土壤。
蛙式打夯机的使用要点:
(1)蛙式打夯机只适用于夯实灰土、 , 素土地基以及场地平整工作, 不能用于夯实坚硬或软硬不均相差较大的地面, 更不得夯打混有碎石、 碎砖的杂土。
(2)凡需搬运蛙式打夯机必须切断电源, 不准带电搬运。
(3)蛙式打夯机操作必须有两个人, 一人扶夯, 一人提电线, 操作人员应穿戴好绝缘用品。
(4)两台以上蛙式打夯机同时作业时, 左右间距不小于5m, 前后不小于10m。相互间的胶皮电缆不要缠绕交叉, 并远离夯头。
(六)钢筋加工机械
钢筋加工机械主要有: 冷拉机、 冷拔机、 调直剪切机、 切断机、 弯曲机及焊接机械等。
1．冷拉机
冷拉机主要由卷扬机、 地锚、 夹具、 定滑轮、 动滑轮及测力装置组成。经过对钢筋的冷拉, 提高了强度, 又节约了材料。
冷拉机的操作要点:
(1)操作时应控制冷拉值, 不准超载。
(2)拉直钢筋的两端要有防护措施, 防止钢筋拉断或滑离夹具伤人。
(3)工作中禁止人员站在冷拉线的两端, 或跨越冷拉中的钢筋。
(4)用配重控制的设备, 工作前要检查配重块与设计要求是否一致, 并设有起落标记; 用延伸率控制的装置, 必须有明显标记。
2．冷拔机(拔丝机)
冷拔机是在强拉力作用下, 钢筋经过一个小于其直径的模孔, 经过冷拔, 以提高其使用强度, 也称拔丝机。拔丝机有立式和卧式两种, 操作时应注意以下事项:
(1)拔丝机由两人操作, 相互配合, 起动前要进行检查, 起动后先空车运转。
(2)运转中不准将手伸入卷筒作清理工作, 也不准进行维修。
(3)操作人员佩戴防护眼镜, 扎紧袖口, 防止烫伤。
3．调直剪切机
调直剪切机能够自动地将钢筋调直和切断, 按切断机构不同, 分下切式剪刀和旋切式剪刀两种, 其操作应注意以下事项:
(1)按钢筋的直径选用适当的调直块及传动速度, 在调直块未固定, 防护罩未盖好之前, 不得送料。
(2)送料前, 应切去不直的料头。上盘条穿丝、 引头切断, 均应停机进行。
(3)调直短盘钢筋时, 应手持套管护送到导向器, 防止钢筋甩动伤人事故。
4．切断机
有手动切断机、 电动切断机和液压切断机, 操作时应注意以下事项:
(1)钢筋必须在调直后切断。钢筋要平直进入刀口, 与刀口成垂直状态。
(2)不得超出机械铭牌规定的钢筋直径和强度, 一次切断多根钢筋时, 其总截面应在规定范围内。
(3)手与切刀间应保持距离大于15cm。料长度小于40cm时, 应用套管或夹具将短钢筋头夹牢。
5．弯曲机
弯曲机可将切断调直配好的钢筋, 弯曲成所需要的形状。分手动、 电动和液压3种。操作时应注意: ①工作台和弯曲机台面要在同一水平面上; ②按加工钢筋的直径和弯曲半径装好芯轴(芯轴直径应为钢筋直径的2．5倍)。
(七)木工机械
施工现场中常见的木工机械主要是圆盘锯和平面刨(手压刨), 这两种机械也是木工机械中发生事故较多的机械。
1．圆盘锯
(1)锯片必须平整牢固, 锯齿尖锐有适当锯路(否则易发生夹锯), 锯片不能有连续缺齿, 不得使用有裂纹的锯片。
(2)安全防护装置要齐全完整。分料刀的厚薄适度, 位置合适, 锯长料时不产生夹锯; 锯盘护罩的位置应固定在锯盘上方, 不得在使用中随意转动; 操作者的位置与锯片之间应装置档网, 防止破料时遇节疤和铁钉时弹回伤人, 挡网应有能防止木料弹回的刚度, 同时又能不遮挡操作人员的视线, 以看清锯木料的墨线。
(3)应有开关控制(不得装搬把开关, 防止碰撞误开机), 闸箱距设备距离不大于2m, 以便在发生故障时, 迅速切断电源。
(4)木料较长时, 两人配合操作。操作中, 下手必须待木料超过锯片20cm以外时, 方可接料。接料后不要猛拉, 应与送料配合。需要回料时, 木料要完全离开锯片以后再送回, 操作时不能过早过快, 防止木料碰锯片。
(5)截断木料和锯短料时, 应用推棍, 不准用手直接进料, 进料速度不能过快。下手接料必须用刨钩。木料长度不足50cm的短料, 禁止上锯。
2．平面刨(手压刨)
(1)应明确规定, 除专业木工外, 其它工种人员不可操作。
(2)应装开关箱, 开关箱距设备不大于3m, 便于发生故障时, 迅速切断电源。
(3)使用前, 应空转运行, 转速正常无故障时, 才可进行操作。刨料时, 应双手持料, 按料时应该使用工具, 不要用手直接按料, 防止木料移动手按空发生事故。
(4)短于20cm的木料不得使用机械。长度超过2m的木料, 应由两人配合操作。
(5)刨料前要仔细检查木料, 有铁钉、 灰浆等物要先清除, 遇木节、 逆茬时, 要适当减慢推进速度。
(6)必须装设灵敏可靠的护手装置。当前各地使用的防护装置不一, 但不论何种形式, 必须灵敏可靠, 经试验认定确实能够起到防护作用。
防护装置安装后, 必须专人负责管理, 不能以各种理由拆掉, 发生故障时, 机械不能继续使用, 必须待装置维修试验合格后, 方可再用。
(八)水泵
水泵的种类很多, 建筑施工中主要使用的是离心式水泵。离心式水泵中又以单级单吸式离心水泵为最多。
”单级”是指叶轮为一个, ”单吸”是指进水口为一面。泵主要由泵座、 泵壳、 叶轮、 轴承盒、 进水口、 出水口、 泵轴、 叶轮组成。
操作要点:
(1)水泵的安装应牢固、 平稳, 有防雨、 防冻措施。多台水泵并列安装时, 间距不小于80cm, 管径较大的进出水管, 须用支架支撑, 转动部分要有防护装置。
(2)电动机轴应与水泵轴同心, 螺栓要紧固, 管路密封, 接口严密, 吸水管阀无堵塞, 无漏水。
(3)升降吸水管时, 要站到有防护栏杆的平台上操作。
六、 垂直运输机械
当前, 在施工现场用于垂直运输的机械主要有3种: 塔式起重机、 龙门架(井字架)物料提升机和外用电梯。
(一)塔式起重机
塔式起重机(简称塔吊), 在建筑施工中已经得到广泛的应用, 成为建筑安装施工中不可缺少的建筑机械。
由于塔吊的起重臂与塔身可成相互垂直的外形, 故可把起重机靠近施工的建筑物安装, 塔吊的有效工作幅度优越于履带、 轮胎式起重机, 其工作高度可达100—160m。塔吊优于其它起重机械, 再加上其操作方便、 变幅简单等特点, 是今后建筑业的起重、 运输、 吊装作业的主导机械。
1．塔吊分类
(1)按工作方法分类。
①固定式塔吊: 塔身不移动, 工作范围靠塔臂的转动和小车变幅完成, 多用于高层建筑、 构筑物、 高炉安装工程。
②运行式塔吊: 可由一个工作地点移到另一工作地点, 如轨道式塔吊, 能够带负荷运行, 在建筑群中使用能够不用拆卸、 经过轨道直接开进新的工程幢号施工。
(2)按旋转方式分类。
①上旋式: 塔身上旋转, 在塔顶上安装可旋转的起重臂。
②下旋式: 塔身与起重臂共同旋转。这种塔吊的起重臂与塔顶固定, 平衡重和旋转支承装置布置在塔身下部。
(3)按变幅方法分类。
①动臂变幅: 这种起重机变换工作半径是依靠变化起重臂的角度来实现的。
②小车运行变幅: 这种起重机的起重臂仰角固定, 不能上升、 下降, 工作半径是依靠起重臂上的载重小车运行来完成的。
(4)按起重性能分类。
①轻型塔吊: 起重量在0．5～3t, 适用于五层以下砖混结构施工。
②中型塔吊: 起重量在3～15t, 适用于工业建筑综合吊装和高层建筑施工。
③重型塔吊: 适用于多层工业厂房以及高炉设备安装。
2．基本参数
起重机的基本参数有6项: 即起重力矩、 起重量、 最大起重量、 工作幅度、 起升高度和轨距, 其中起重力矩确定为主要参数。
(1)起重力矩(t·m)。起重力矩是衡量塔吊起重能力的主要参数。选用塔吊, 不但考虑起重量, 而且还应考虑工作幅度。
即: 起重力矩＝起重量×工作幅度
(2)起重量(t)。起重量是以起重吊钩上所悬挂的索具与重物的重量之和计算的。
关于起重量应考虑有两层含义: 其一是最大工作幅度时的起重量、 最大额定起重量。在选择机型时, 应按其说明书使用。因动臂式塔吊的工作幅度有限制范围, 因此若以力矩值除以工作幅度, 反算所得值并不准确。
(3)工作幅度。工作幅度也称回转半径, 是起重吊钩中心到塔吊回转中心线之间的水平距离(m), 它是以建筑物尺寸和施工工艺的要求而确定的。
(4)起升高度。起升高度是在最大工作幅度时, 吊钩中心线至轨顶面(轮胎式、 履带式至地面)的垂直距离(m), 该值的确定是以建筑物尺寸和施工工艺的要求而确定的。
(5)轨距。轨距值(m)是根据塔吊的整体稳定性和经济效果而定的。
3．技术性能
按照关系式: 起重力矩＝起重量×工作幅度。那么, 当起重力矩确定后: ①已知起重量即可求出工作幅度; ②已知工作幅度即可求出起重量。
小车运行式变幅塔吊, 以QTZ一200型自升塔吊为例说明。此种塔吊是一种采用小车变幅、 爬升套架、 塔身接高的三用自升式塔吊。这种塔吊经过更换或增加一些辅助装置, 可分别用作轨道式塔吊、 附着式塔吊、 固定式塔吊。此种塔吊采用液压顶升系统, 塔身可随建筑物升高而升高, 司机室设在塔最上部, 视野开阔。
(1)主要结构。金属结构包括底架、 塔身、 顶升套架、 顶底及过渡节、 转台、 起重臂、 平衡臂、 塔帽、 附着装置等部件。
①塔身。它是由第一节、 第二节、 4个增强节和22个标准节构成。每节高2．5m。轨道式其臂根铰点最大高度55．396m, 增加附着后可达80．396m。
每台塔机配三套附着装置, 其安装间隔, 不同塔吊间隔也不同。QTZ一200塔吊规定间隔一般在16～20m, 最下一道附着装置, 距塔身底架不大于60m(轨道式最大臂根铰点高度55m)。各道附着装置的撑杆应交错布置, 附着框架要固定牢靠, 用高标号砂浆灌实, 不许有任何滑动。
附着是为减小塔身的自由高度, 改进塔身的受力情况, 提高塔吊的使用高度而增加的受力装置。主要是把塔身的水平分力, 经过此装置传递给建筑结构部分, 附着点的位置和作法, 要在施工组织设计中予以考虑。
②起重臂。此种塔吊不同于动臂式塔吊, 起重臂为受弯构件, 其断面呈空间三角形或四边形, 载重小车沿起重臂移动实现变幅(回转半径的变化), 起重臂的下弦杆安装有小车轨道。
③平衡臂。全长20m, 平衡重由4个平衡重块、 8个悬接体组成, 且有8个滚轮和牵引机构。移动平衡重的位置, 以改进塔身所受的弯矩, 增加塔吊的稳定性。
④顶升套架。顶升套架是用无缝钢管焊成的格构形桁架, 其一侧开有门洞, 并有引进轨道和摆渡小车, 供引进塔身标准节用。
⑤过渡节。顶升套架以上是过渡节及回转机构, 塔身增高时, 由过渡节承座架承受以上全部结构重量, 经过定位销固定在塔身上, 然后引进接高塔身的标准节。
(2)工作机构和安全装置:
①行走机构。大车行走机构由底架、 4个支腿和4个台车组成。轨道端头附近设行程限位开关。
②起升机构。起升卷扬机由两台45kW电机驱动, 起升卷扬机上装有吊钩上升限位器。
③变幅机构。起重臂根部和头部装有缓冲块和限位开关, 以限定载重小车行程。
④回转机构。它由两台5kW电机驱动。塔帽回转设有手动液压制动机构, 防止起重臂定位后因大风吹动臂杆, 影响就位。
⑤平衡重牵引。平衡重牵引是由3kW电机驱动, 平衡臂的两端设有缓冲块和限位开关。
⑥顶升液压系统。
(3)基础。QTZ一200塔吊有轨道式和固定式两种, 地耐力要求20t／m2。
①轨道式基础。轨距6．5m, 两端设止档和行程极限拨杆。
②固定式基础。按说明书配筋, 浇混凝土。
4．安全操作注意事项
(1)塔吊司机和信号人员, 必须经专门培训持证上岗。
(2)实行专人专机管理, 机长负责制, 严格交接班制度。
(3)新安装的或经大修后的塔吊, 必须按说明书要求进行整机试运转。
(4)塔吊距架空输电线路应保持安全距离。
(5)司机室内应配备适用的灭火器材。
(6)提升重物前, 要确认重物的真实重量, 要做到不超过规定的荷载, 不得超载作业。
(7)两台塔吊在同一条轨道作业时, 应保持安全距离。
两台同样高度的塔吊, 其起重臂端部之间, 应大于4m。两台塔吊同时作业, 其吊物间距不得小于2m。
(8)轨道行走的塔吊, 处于90°弯道上, 禁止起吊重物。
(9)操作中遇大风(六级以上)等恶劣气候, 应停止作业, 将吊钩升起, 夹好轨钳。当风力达十级以上时, 吊钩落下钩住轨道, 并在塔身结构架上拉四根钢丝绳, 固定在附近的建筑物上。
