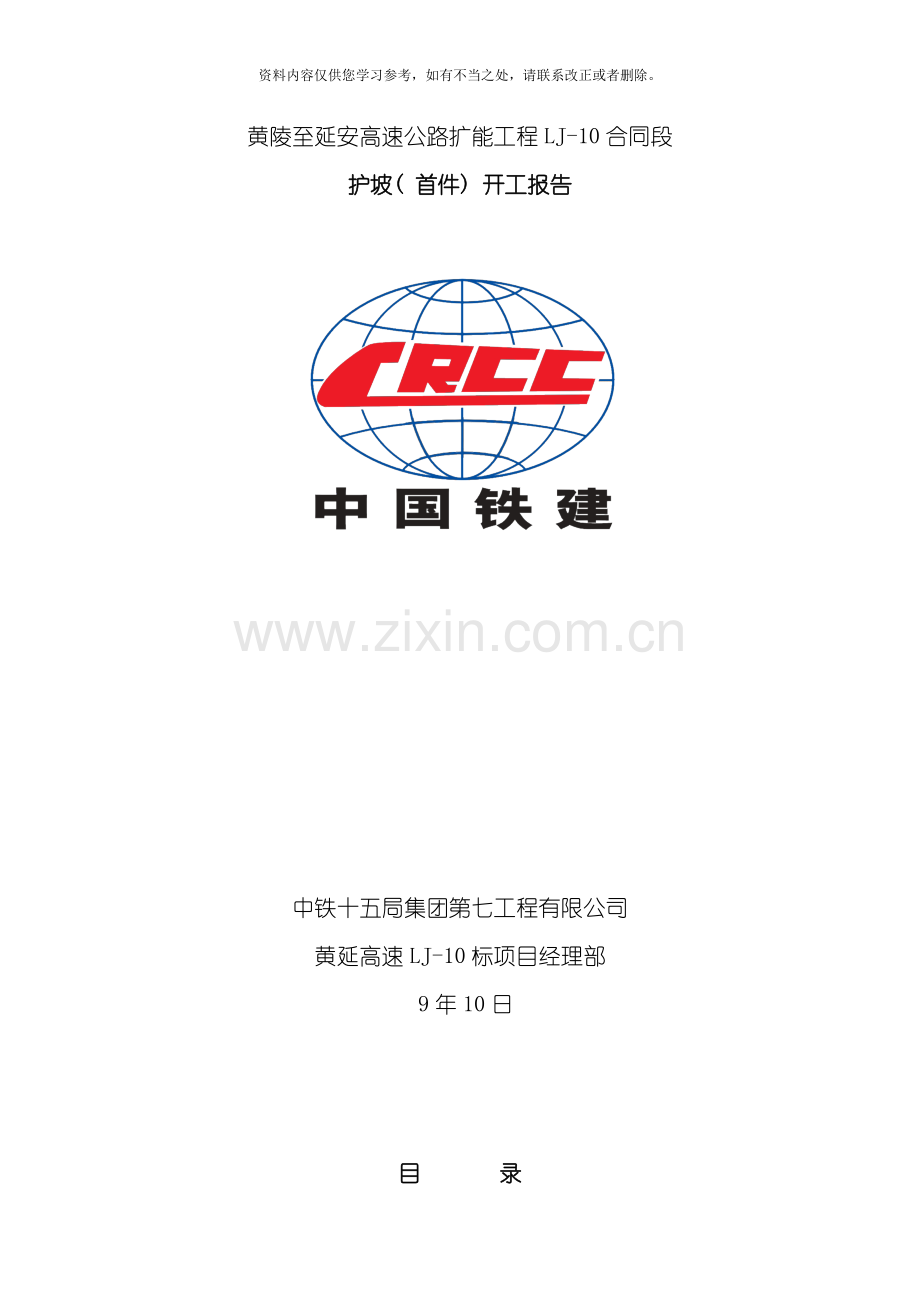

黄陵至延安高速公路扩能工程LJ-10合同段
护坡( 首件) 开工报告

中铁十五局集团第七工程有限公司
黄延高速LJ-10标项目经理部
9年10日

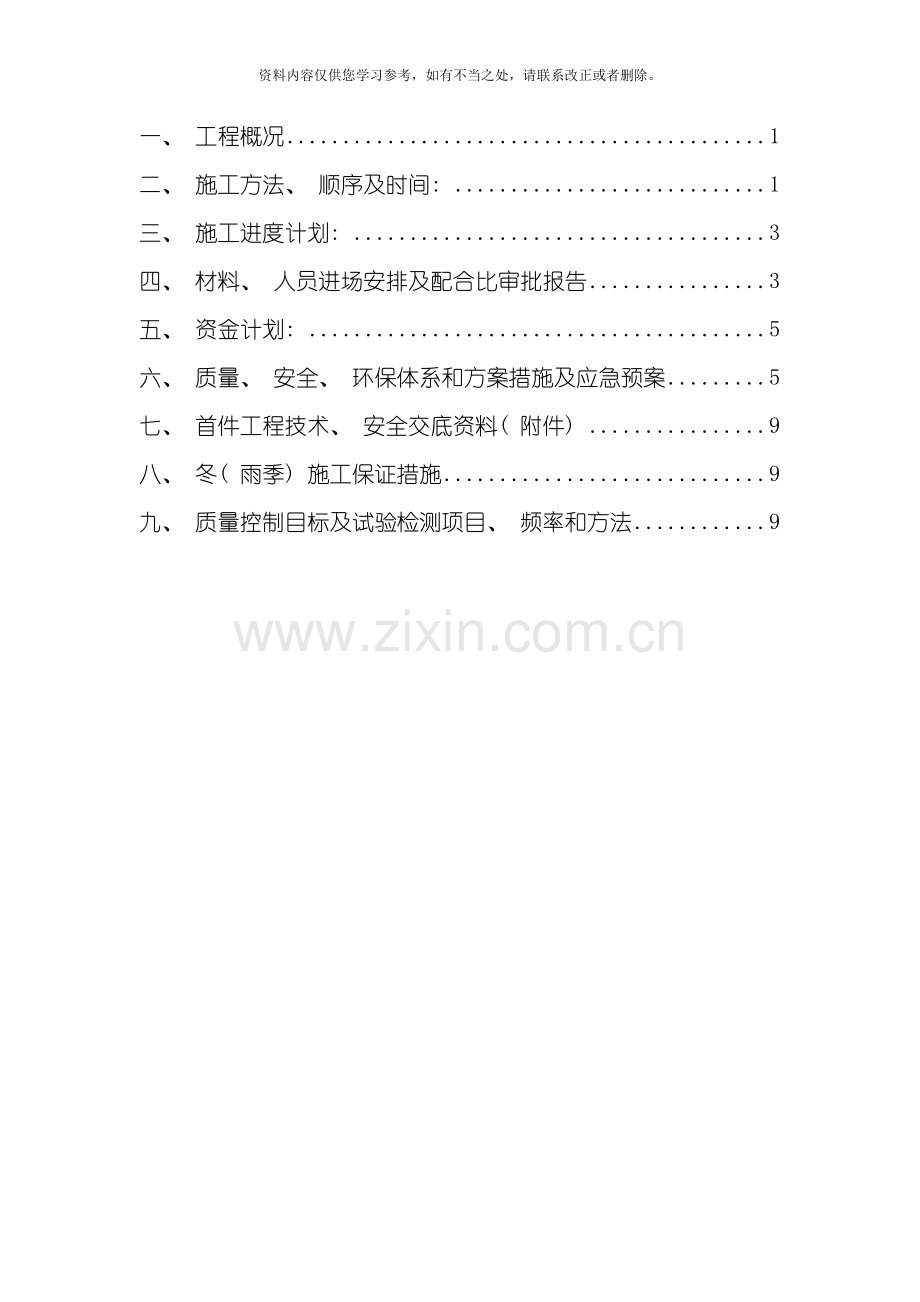

目 录
一、 工程概况 1
二、 施工方法、 顺序及时间: 1
三、 施工进度计划: 3
四、 材料、 人员进场安排及配合比审批报告 3
五、 资金计划: 5
六、 质量、 安全、 环保体系和方案措施及应急预案 5
七、 首件工程技术、 安全交底资料( 附件) 9
八、 冬( 雨季) 施工保证措施 9
九、 质量控制目标及试验检测项目、 频率和方法 9

护坡首件开工报告
一、 工程概况
我标段起止桩号为( YK65+200、 ZK65+250-K72+900) 路线长度8.675Km, 主要防护工程量见下表:
序号
起止桩号
位置
长度( 米)
护坡平均高度H( 米)
1
YK65+200-YK65+283
右侧
83
4
2
K66+270-K66+565
左侧
295
9
3
K66+910-K67+085
左侧
175
9
4
K66+935-K67+090
右侧
155
6
5
K68+510-K68+660
右侧
150
5
6
K68+665-K68+750
左侧
85
6
7
K68+930-k69+015
右侧
85
6
8
K69+110-k69+400
右侧
290
6
9
K69+150-k69+240
左侧
90
3
10
K69+280-K69+510
左侧
230
4
11
K69+890-K70+075
左侧
185
5
12
K70+090-K70+480
右侧
390
6
13
ZK70+510-ZK70+730
左侧
220
7
14
ZK71+105-ZK71+135
左侧
30
11
15
YK71+510-YK71+700
右侧
190
6
16
ZK72+800-ZK72+900
左侧
100
5

二、 施工方法、 顺序及时间:
1、 施工方法:
本标段迎水面采用C15片石混凝土护坡, 护坡厚400mm( 如下图) , 施工时按实际施工图放样定线, 护坡坡面设置泄水孔, 泄水孔采用直径为10cm的PVC管, 上下排交错布置, 间距2-3米, 最下面一排高于地面线0.3米设置。墙体间隔10-15米设置伸缩缝一道, 缝内填塞沥青麻筋或沥青木板等材料, 片石混凝土护坡工程量为12491.5m3。

2、 台背回填施工工艺

（1） 施工工艺流程图
测量放线
修坡
支立模板及报检监理
验仓片石砼浇筑
砼养护

( 2) 测量放线
施工前, 对图纸进行认真理解, 吃透意思。在护坡工作面出来以后, 即对边坡进行定位放线, 首先定出堤轴线, 轴线平移后, 确定坡顶位置线, 护脚位置线及平台坡角线, 然后再利用提供的水准点, 在整个标段路床顶内侧每100米埋设一根木桩, 砼围护后测出桩顶高程并标在桩上, 用全站仪放出硬路肩线和坡脚线及C15片石混凝土脚墙开挖线。
( 3) 修坡和开挖C15片石混凝土脚墙
在测量放样的基础上首先用机械修坡, 预留一定厚度, 然后进行上下坡顶、 坡脚线, 在坡顶处每5米钉入一根桩, 使之于边坡轴线平行再施测打桩位置砼面的高程于桩上, 自该点拉线到坡脚, 使之垂直于坡脚轴线, 并打桩固定, 同样施测出坡脚内边线砼面高程于每个坡脚桩上。对应于坡顶高程点之间拉即为1: 1.5坡线, 据此1: 1.5坡线即可进行人工坡面整修, 整修时应注意不得挠动边坡土方, 局部亏坡填筑前应充满水润湿, 确保回填土和边坡结合严密。
根据图纸设计尺寸对脚墙进行开挖, 用挖掘机顺着坡脚线开挖, 根据图纸设计1:0.25的内、 外坡度, 对挖掘机无法挖到的地方, 由人工进行配合修到设计尺寸。
( 4) 模板制作、 安装
模板采用槽钢制作, 其背面加焊外伸30cm长φ14钢筋支撑和连接钢管便于用钢筋桩固定。模板支设采用梅花形支设, 顺序为先支设第一条板块中的奇数板块, 再支设第二条板块中的偶数板块, 然后支设第三条板块中的奇数板块, 第4条板块中的偶数板块, 模板支设前先测出控制模板坡度的高程线, 用钢筋桩对模板进行固定。护坡中的预埋排水管, 采用预留孔固定系统固定, 以保证其位置准确, 模板支好后清除仓内的杂物, 报监理工程师验模, 经监理工程师同意后方可进行片石混凝土浇筑。
( 5) 片石混凝土浇筑
先在脚墙底层铺设一层混凝土后, 人工对片石在脚墙内摆放均匀, 用振动棒进行均匀振捣, 按照一层40cm左右混凝土一层片石循环施工, 脚墙间隔10-15米设置伸缩缝一道, 缝内填塞沥青麻筋或沥青木板等材料。
浇筑完脚墙后在施工边坡, 先人工摆放片石, 根据图纸设计边坡为40cm厚度, 一层片石即可, 注意在护坡坡面设置泄水孔, 泄水孔采用直径为10cm的PVC管, 上下排交错布置, 间距2-3米, 最下一排高于地面线0.3米设置。然后人工进行仓内摊铺作业, 摊平后用平板振动器自坡脚向坡顶方向进行振捣, 对于模板两侧平板振动器不易振密实的部位, 则采用插入式振捣器重新振捣一次, 砼振捣密实后, 用滚筒碾压提浆, 并用真空吸水器吸水, 使砼内部密实, 振捣、 滚筒碾压时不能触动模板, 防止模板位移。
坡面用滚筒碾压整平后, 用木槎子打抹, 铁抹子收光, 砼终凝前进行压光、 成型。保证砼表面平整度达到设计要求。砼成型后12-24小时覆盖好草袋, 洒水养护, 养护不得少于14天。
浇筑好上述板块后, 待砼达到拆模强度后, 拆除模板, 再封好其它未浇板块封头。。
三、 施工进度计划:
K70+090-k70+480路基防护( 护坡) 工程计划从 10月10日- 11月10日完成, 具体如下:
1、 施工准备( 10月10日- 10月11日)
2、 测量放线( 10月11日- 10月13日)
3、 k70+090-k70+480片石混凝土脚墙开挖及浇筑( 10月13日- 10月25日)
4、 K70+090-K70+200片石混凝土护坡浇筑( 10月26日- 10月31日)
5、 K70+200-K70+480片石混凝土护坡浇筑( 11月1日- 11月10日)
四、 材料、 人员进场安排及配合比审批报告

1、 施工投入人员表:
工程名称
防护( 护坡) 工程
桩 号
K70+090-k70+480
序号
姓名
性别
年龄
职称
学历
专业
拟担任职务
1
杨锋
男
38
高级工程师
本科
隧道与地下工程
项目经理
2
王涛
男
34
高级工程师
本科
公路工程
项目总工
3
杨军怀
男
40
工程师
大专
工程管理
项目副经理
4
高凯敏
男
35
工程师
本科
铁道工程
总经济师
5
李海军
男
35
工程师
大专
桥梁工程
工程部长
6
雷秀英
女
28
工程师
大专
材料检测
试验室主任
7
刘璐
男
28
工程师
大专
桥梁工程
安质部长
8
陈伟
男
28
工程师
本科
测量
测量班长
9
孙孝安
男
48
工程师
大专
工程管理
机械总调度
10
田红波
男
32
工程师
大专
公路与桥梁
路基工程师
11
李旭
男
26
助理工程师
大专
土木工程
路基技术员
12
谭强
男
26
助理工程师
大专
土木工程
涵洞技术员
2、 进场材料及设备安排如下:
序号
设备名称
数量
性能
规格型号
1
挖机
1台
良好
PC220
2
压路机
1台
良好
25T
3
装载机
1台
良好
ZL50
4
石灰
400m3

5
小型夯实设备
1台
良好

6

3、 工班人员配置:
序号
工种
数量( 人)
1
挖机司机
1
2
装载机司机
1
3
压路机司机
1
4
普工
3
4、 原材料审批报告见附表
五、 资金计划:
项目部实行专款专用, 全力保证路基施工资金的专项施工, 每月对下月路基资金进行安排和计划, 保证资金及时到位应用于施工中。
六、 质量、 安全、 环保体系和方案措施及应急预案
1、 工程质量保证体系
为确保质量目标及质量方针的实现, 坚决贯彻执行项目部制定的质量方针, 我项目部已建立以项目经理为第一责任人, 有总工程师、 试验工程师、 技术工程师和各专业工程师及专职质检人员、 技术人员、 各作业队长、 各作业队兼职质检员参加的质量保证体系。项目部实行三级质检, 质量实行一票否决权, 严把质量关。

工程质量保证体系

2、 质量保证措施
( 1) 成立以项目总工程师质量管理小组, 建立有效的质量保证体系, 设两名以上技术人员管理, 广泛地开展全面质量管理。
( 2) 严格遵守招标文件技术规范, 遵循国家有关公路施工规范, 执行工程师审查批准的方案, 严格遵循施工工艺, 按图施工。
( 3) 执行”三检制”, 设立专职质检员, 按既定施工工艺和要求, 监督检查各分项工程的施工, 实行质量重奖重罚和质量一票否决权。
( 4) 组织强有力的测量人员进行测量控制。测量是整个工程正常进行的基础, 严格按照质量管理体系中对测量质量控制的要求, 实行从放线到竣工全过程质量控制, 严格执行复核制度、 交底签认制度、 向监理工程师报批制度, 以”放准; 勤复; 点; 线、 面通盘控制”的方法, 确保测量工作的准确无误, 并做好测量原始记录的保存归档工作。
( 5) 对职工进行质量意识教育, 组织员工进行施工技术及施工工艺的培训。
( 6) 加强对原材料的进货检验、 验货、 验证、 登记、 标识等工作, 完善管理, 积极配合工程师对原材料的质量抽查工作。
( 7) 建立并有效运转报告、 报表、 资料呈送监理工程师审查的机制。
( 8) 加强内部质检工作, 严格控制施工各工序质量, 确保工程质量优良。加强各分项工程施工全过程的控制和各工序环节的监督与检查, 严格施工过程中的经常性检查及工序衔接或交接中的专职检查、 工程质量评定及定期的工程质量大检查工作。
( 9) 经过严把过程检验关, 试验关, 保证工程施工的每一段、 每层灰土填筑的质量在施工的过程中受到控制。及时组织质检员、 施工人员和有关技术人员对各工序进行自检, 并按检验点分类和按有关规程规范进行检验、 试验、 标识和记录, 对出现的问题及时组织有关人员进行研究分析, 订出纠正和预防措施, 以达到其实施效果。
( 10) 开工前要做好各部位、 工序的技术交底工作, 按照技术交底的要求, 使各级施工人员清楚地掌握对将要进行施工的部位、 工序的施工、 施工工艺、 技术规范要求, 对特殊和重点部位要真正做到心中有数, 确保施工操作的准确性和规范性。
( 11) 关键过程的质量保证措施: 对关键过程, 由技术人员编制专题施工方案及作业指导书, 总工程师批准后实施。施工前, 对操作人员进行必要的培训, 确认合格后让其承担特殊过程的施工。
3、 施工安全生产
(1)安全目标
建设过程中确保不发生重大安全事故, 避免特大安全事故发生, 实现安全生产零死亡目标。重伤率控制在0.2‰以下。消除施工责任事故, 杜绝重大人身伤亡事故, 轻伤率低于2‰, 并满足国家交通运输部及陕西省相关规定。
(2)确保文明施工的措施
本工程确定的文明施工目标为: 创立安全文明工程。
工程开工的同时, 组建由项目经理直接领导, 副经理亲自抓的文明施工管理和监督机构, 负责组织和监督本工程文明施工措施的落实。现场文明施工的直接管理由办公室负责。各作业队安全员同时兼文明施工监督员, 负责本单位的文明施工监督。
①对参与施工的队伍签定文明施工协议书, 建立健全岗位责任制, 把文明施工落到实处, 提高全体施工人员文明施工的自觉性和责任感。
②施工现场内所有临时设施按施工总平面布置图进行布置管理, 使施工现场处于有序状态。
③设置醒目的施工标识牌, 标明工程项目名称、 范围、 开竣工时间、 工地负责人; 所有施工管理人员和操作人员必须佩戴证明其身份的标识牌, 标识牌标明姓名、 职务、 身份编号。
④合理安排施工顺序尽量避免各工序相互交叉干扰, 凡下道工序对上道工序可能会产生损伤或污染的, 要对上道工序采取保护或覆盖措施。
⑤重要施工场地设有操作规程、 值班制度和安全标志。
⑥对到场的白灰要进行下垫上盖, 避免由于天气变化, 雨侵、 防潮及污染周围空气。
4、 环境保护措施
( 1) 环境保护保证体系
建立由项目经理领导下, 各职能部门参与管理的环境保护保证体系。其中工程技术部负责制定项目环保措施和分项工程的环保方案, 解决施工中出现的污染环境的技术问题, 组织各项环保技术措施的实施, 减少对环境干扰; 质量安全部督促施工全过程的环保工作和不符合项的纠正, 监督各项环保措施的落实; 其它各部门按其管辖范围, 分别负责组织对施工人员的环境保护培训和考核, 保证进场施工人员的文明和技术素质, 加强对危险物品严格管理和领用制度, 负责各种施工材料的节约和回收等。
( 2) 环境保护措施
在施工期间尽量少破坏路线周围原有的地物、 地貌、 植被。弃土中的表土及淤泥施工时注意保管, 主体工程完工后作为边坡绿化及借土场改造耕植用。雨季来临时, 要开挖好全线的纵向和横向临时排水沟, 以便雨季时节将雨水排出路基范围以外, 避免雨水浸泡已填好的路堤, 同时还要做好洪水冲毁边坡和路堤的防范措施。
( 3) 环保管理人员职责
①参与施工组织设计中环保方案的制定, 并根据现场情况编制相应的环保措施、 计划, 对贯彻执行情况进行监督检查。
②经常对施工人员进行环保教育, 积极深入现场检查环保情况, 及时发现问题进行整改, 抓典型, 总结经验, 对做得好的单位和个人提出奖励意见, 对做得差的单位或个人有权制止, 或令其停止作业, 并视情节给予适当的处罚。
③认真做好不同施工季节的环保工作, 积极与各级部门取得联系。
④健全环保内业台帐, 定期进行环保工作分析, 每月有工作小结, 定下月工作计划。
⑤出现问题必须采取可行措施并及时向项目部经理报告。
⑥努力学习有关环保知识, 不断提高自己的业务水平。
七、 首件工程技术、 安全交底资料( 附件)
八、 冬( 雨季) 施工保证措施
( 1) 雨季施工措施雨季施工安排
①成立雨季防汛领导小组, 设立专职值班人员, 并随时与当地水文气象部门取得联系, 预知预防。
②在雨季来临前, 随时保持现场排水设施的畅通, 加强对护坡的临时排水沟、 急流槽。
③备齐各种防雨材料, 对浇筑完的片石混凝土护坡用塑料纸覆防止雨水浸蚀、 冲刷。
九、 质量控制目标及试验检测项目、 频率和方法
1、 质量控制的实施及检测项目, 目标是创立省级优质工程。
( 1) 项目技术人员将质量控制的内容及要求向上岗人员进行交底;
( 2) 作业人员自检, 作业层质检员巡回检查。
边坡施工质量标准
项次
检查项目
规定值或允许偏差
检查方法和频率
1
混凝土强度
不小于设计强度
每台班2组试件
2
厚度
+5, -3
尺量: 检查4处, 每批抽查20%
3
表面平整度
4或0.3%边长
2m直尺: 长宽方向各测1次, 每批抽查20%
4
面层坡度
+0, -0.5%
吊垂线或坡度板: 每20米量5处
2、 施工注意事项:
( 1) 厚度要均匀, 表面光滑, 坡面按图纸设计1:1.5施工。
( 2) 墙体间隔10-15米设置伸缩缝一道, 缝内填塞沥青麻筋或沥青木板等材料。
( 3) 护坡坡面设置泄水孔, 泄水孔采用直径为10cm的PVC管, 上下排交错布置, 间距2-3米, 最下面一排高于地面线0.3米设置。
