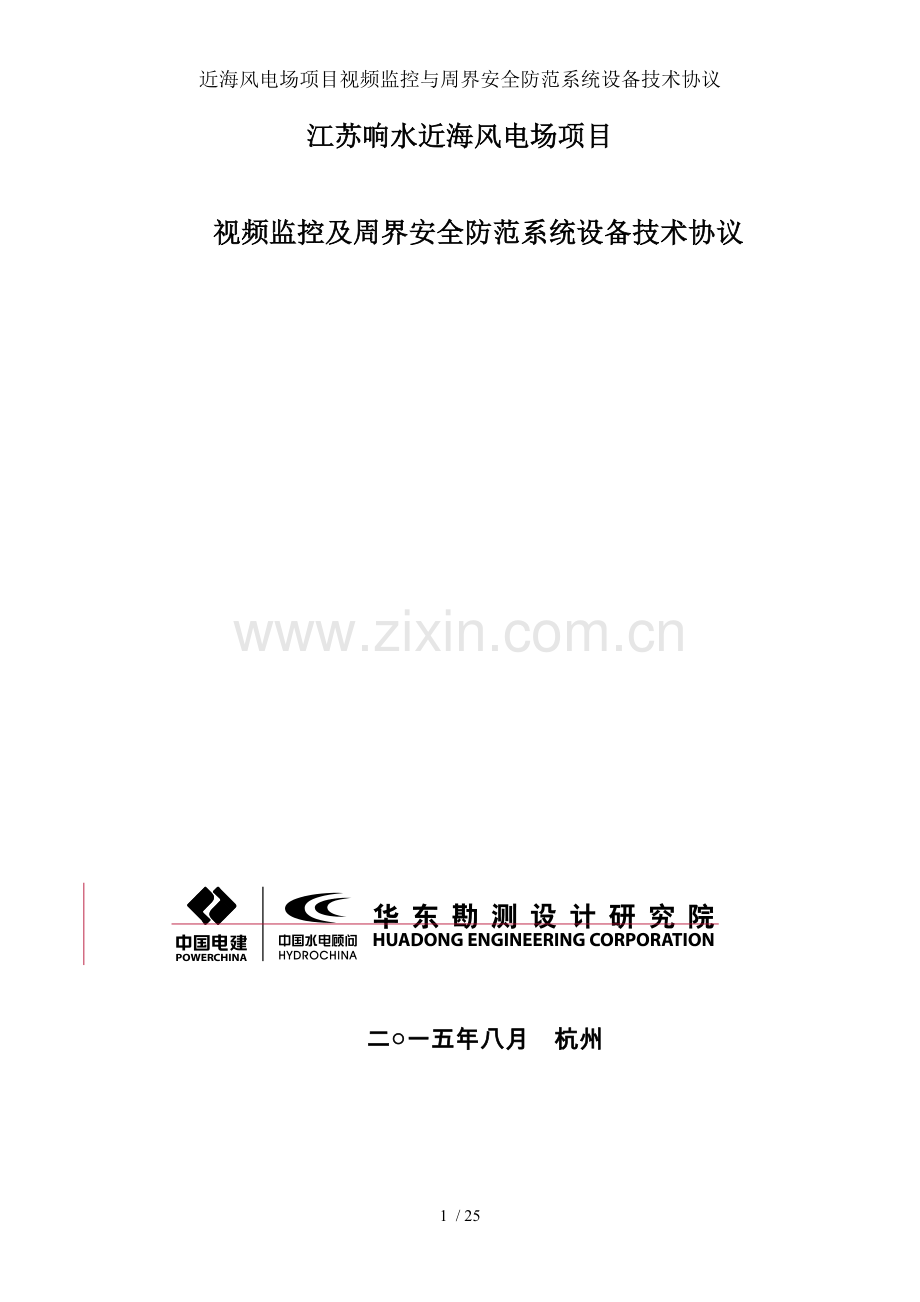

近海风电场项目视频监控与周界安全防范系统设备技术协议
江苏响水近海风电场项目

视频监控及周界安全防范系统设备技术协议

二○一五年八月 杭州

25 / 25
江苏响水近海风电场项目
视频监控及周界安全防范系统设备技术协议

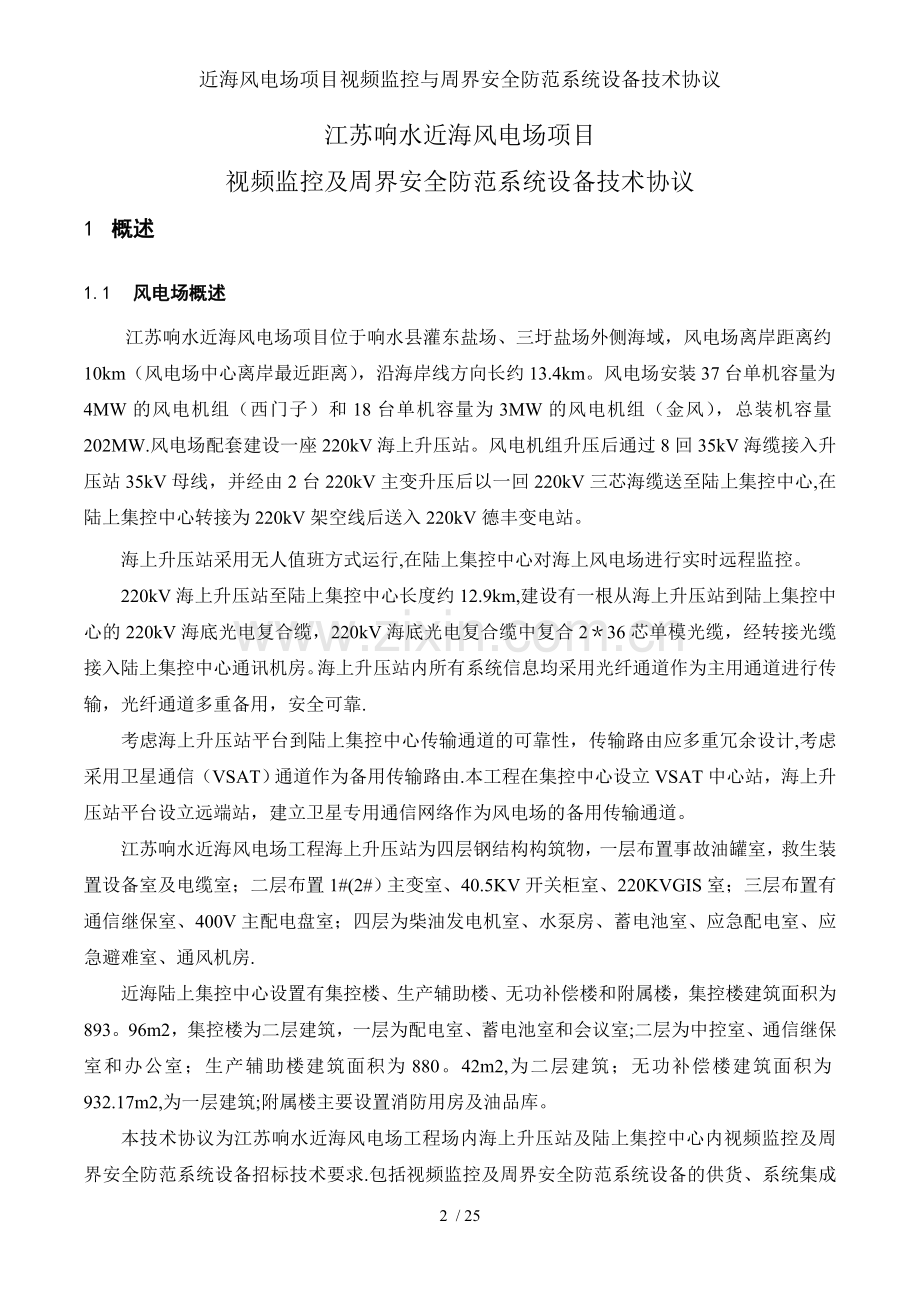

1 概述
1.1 风电场概述
江苏响水近海风电场项目位于响水县灌东盐场、三圩盐场外侧海域，风电场离岸距离约10km（风电场中心离岸最近距离），沿海岸线方向长约13.4km。风电场安装37台单机容量为4MW的风电机组（西门子）和18台单机容量为3MW的风电机组（金风），总装机容量202MW.风电场配套建设一座220kV海上升压站。风电机组升压后通过8回35kV海缆接入升压站35kV母线，并经由2台220kV主变升压后以一回220kV三芯海缆送至陆上集控中心,在陆上集控中心转接为220kV架空线后送入220kV德丰变电站。
海上升压站采用无人值班方式运行,在陆上集控中心对海上风电场进行实时远程监控。
220kV海上升压站至陆上集控中心长度约12.9km,建设有一根从海上升压站到陆上集控中心的220kV海底光电复合缆，220kV海底光电复合缆中复合2＊36芯单模光缆，经转接光缆接入陆上集控中心通讯机房。海上升压站内所有系统信息均采用光纤通道作为主用通道进行传输，光纤通道多重备用，安全可靠.
考虑海上升压站平台到陆上集控中心传输通道的可靠性，传输路由应多重冗余设计,考虑采用卫星通信（VSAT）通道作为备用传输路由.本工程在集控中心设立VSAT中心站，海上升压站平台设立远端站，建立卫星专用通信网络作为风电场的备用传输通道。
江苏响水近海风电场工程海上升压站为四层钢结构构筑物，一层布置事故油罐室，救生装置设备室及电缆室；二层布置1#(2#）主变室、40.5KV开关柜室、220KVGIS室；三层布置有通信继保室、400V主配电盘室；四层为柴油发电机室、水泵房、蓄电池室、应急配电室、应急避难室、通风机房.
近海陆上集控中心设置有集控楼、生产辅助楼、无功补偿楼和附属楼，集控楼建筑面积为893。96m2，集控楼为二层建筑，一层为配电室、蓄电池室和会议室;二层为中控室、通信继保室和办公室；生产辅助楼建筑面积为880。42m2,为二层建筑；无功补偿楼建筑面积为932.17m2,为一层建筑;附属楼主要设置消防用房及油品库。
本技术协议为江苏响水近海风电场工程场内海上升压站及陆上集控中心内视频监控及周界安全防范系统设备招标技术要求.包括视频监控及周界安全防范系统设备的供货、系统集成及指导安装、调试等工作(包括视频传输至陆上集控中心后的调试部分）.
合同货物运输目的地分别为中海油青岛海工基地和响水陆上集控中心。
海上升压站设备在海工基地完成安装、主要调试和试验，然后以整体海上升压站平台方式由海工基地运输至海上安装,并完成海上平台内相关调试和试验。
陆上集控中心设备的安装、调试和试验均在陆上集控中心内完成.
1.2 使用环境条件
1.2.1. 海拔高度： 〈1000m
1.2.2. 周围空气温度
多年平均气温： 13。9℃
极端最高气温： 38.7℃
极端最低气温: －17℃
1.2.3. 平均相对湿度
多年平均值： 80％
1.2.4. 耐受地震能力
水平加速度： 0。2g
垂直加速度： 0。1g
安全系数 ： ³1.67
其中g为重力加速度，其值为9。8m/s2
1.2.5. 环境污秽等级 IV
1.2.6. 安装场所： 户内户外
1.2.7. 运行地点无导电微粒、爆炸介质和严重尘埃，处于海平面上、海边和雷击区.卖方应负责确保所有硬件在高盐份、潮湿、高静电、高噪音环境下的安全运行，并具有足够的抗雷电干扰措施。设备的防腐防潮性能，应满足中国船级社相关规范之要求。
1.2.8. 柜体前平面对安装水平面的不垂直度（向后），不允许超过柜体高度的1.5‰。
1.2.9. 应允许交流输入电压幅度值的持续波动范围为380V±15%，电网频率波动范围为48。5～51Hz。
2 工作内容
本技术协议适用于海上升压站及近陆集控中心内的视频监控及周界安全防范系统设备的设计、制造、装配、试验、交付、指导安装、调试、试运行、验收等工作;要求海上升压站内视频监控信息经光纤传输设备传输至陆上集控中心，及陆上集控中心内视频监控系统连网，在陆上集控中心中控室视频监视器上显示。
2.1 供货范围
2。1.1 概述
系统主要由前端设备、海上升压站内控制站（分控站）、陆上集控中心控制室内控制站（远程主控制站)、单模光缆、视频电缆、控制和电源电缆（线）等组成。前端设备主要有:网络摄像机、镜头、云台、解码器、光源、安装支架和防护罩等；前端设备的布置详见前端设备配置表。分控制站设置于风电场海上升压站中控继保室，其主要设备有：视频工作站、千兆快速以太网交换机、及光纤传输设备（不在本招标范围内，在光纤通信系统内设置）等;主控制站设置在陆上集控中心通信机房内，主要设备有：网络视频集中管理服务器、监视器、电视墙服务器、以太网交换机及光纤传输设备（光纤传输设备不在本招标范围内,在光纤通信系统内设置)等组成。
2。1.2 主控站
主控站布置于陆上集控中心通信继保室,监视器设备置于控制台上、视频监控柜内.主控站主要由视频监控工作站（含监控软件）、网络视频集中管理服务器（支持NAS/IPSAN、带流媒体转发功能)、电视墙服务器、千兆以太网交换机等设备组成.
2.1.3 分控制站
分控制站布置于海上升压站中控继保室内。监视器设备置于控制台上.分控制站主要由分控视频工作站、监视器、千兆以太网交换机等设备组成.
2.1.4 前端设备
前端设备主要有：网络摄像机、镜头、云台、解码器、安装支架、防护罩等.分别布置于海上升压站通信继保室、蓄电池室、主变室、40。5KV开关柜室、400V主配电盘室、220KVGIS室、通风机房、平台入口等；陆上集控中心布置于中控室、通信继保室、主变室、220KVGIS室、SVG室等处。各摄像头及控制室间以网线、电源线相连。
2.1.5 网络结构和信号传输
海上升压站中控继保室和陆上集控中心控制室各设有一套光纤通信设备,二套设备通过单模光缆组成点到点通信网（通信设备及光缆均由其他承包商供货），光纤通信设备各提供1个10/100M/1000M（共享1000M带宽）自适应以太网接口供视频监控及周界安全防范系统接入。视频监控及周界安全防范系统所需的其他线(光）缆及接口设备由卖方提供。
上述两地距离约12.9km，建设有1根三芯海底光电复合缆，海上升压站分控站所连接前端设备的视频信号和控制信号通过千兆以太网交换机、光纤通信设备提供的以太网接口及陆上集控中心的主控制站组成点到点远程视频监控网;网络视频接入到网络交换机，然后通过光端机和海底光缆将视频传输至陆上集控中心机房内的视频集中管理服务器(带存储服务器功能）进行存储，存储时间为15天。电视墙服务器获视频集中管理服务器内的视频流解码显示在电视墙监视器上,并可根据需要设置固定画面和多种轮询模式。投标单位也可选择其它的方式实现视频存储和陆上集控中心中控室监视器多画面的显示和单画面轮巡显示。
视频监控系统网络结构见附图.
主控站及分控站及各前端设备间采用超五类双绞线传输视频信号和控制信号。
投标单位供方可结合选用的设备和已有工程经验,推荐更优的信号传输方式和图像质量更优的视频压缩方式实现招标文件要求的全部功能。
周界安全防范系统包括:陆上集控中心电子围栏周界防盗报警系统1套,它由电子围栏主机和前端探测围栏组成。
2.1.6 供方应提供一套完整的视频监控及周界安全防范系统，包括以下设备：

序号
名称
型号规格
单位
数量
（一）
前端设备配置清单

1
海上升压站内前端设备

1
网络高清红外防水一体枪式摄像机
SNO-5080RP
台
25
2
室外网络高清红外快球摄像机
SNP-5300HP
台
4
2
陆上集控中心内前端设备

1
网络高清红外防水一体枪式摄像机
SNO-5080RP
台
14
2
室外网络高清红外快球摄像机
SNP—5300HP
台
5
(二）
控制站设备表

1
海上升压站中控继保室分控制站（布置于海上升压站中控继保室)

1
分控视频工作站
T5810
套
1
2
接入层以太网交换机
LS-5500-24P-SI
套
2
3
标准设备柜
2260（高）x800（宽）x600（深）(mm)
面
1
2
陆上集控中心主控制站（布置于集控中心中控室）

1
电视墙服务器
R720
台
3
2
电视墙一面
DHL32
台
12
3
监控工作站（网络视频管理服务器)
R720
套
1
4
网络视频集中管理服务器
R720XD（12背板）
套
4
5
接入层以太网交换机
LS—5500—24P-SI
台
1
6
核心千兆管理型交换机
LS-S5328C—SI
台
1
7
标准设备柜
2260（高）x800（宽）x600（深）(mm）
面
2
3
安装支架
摄像机配套安装支架
套
4748
4
避雷器
SV—2/024EP
对
16
5
光电转换器（单模　单路)
FWV-N1000/1V1D
对
1
6
光电转换器（单模　三路）
FWV-N4000/4V1D
对
0
75
户外设备箱
定制
只
15
86
立杆
不锈钢；直径165mm;高6000mm3500mm；壁厚不小于3mm
根
3
97
电源
视频综合电源VPS—0015＊2台
项
1
108
工程辅料

项
1
119
陆上集控中心电子围栏
400M
套
1
1210
24口华三交换机(22电2光）

台
1
注:海上升压站平台顶部室外快球摄像机及室外枪机带LED射灯,具备自动开启功能。
2.1.6.1 备品备件和专用工具
供方应提供必要的备品备件及专用工具。
2.1.6.2 任何元件或装置，在本技术条件中没有专门提到，但它对于一个完整的和性能良好的视频监控及周界安全防范系统又是必不可少的，这些元件或装置也应由供方提供。
2.2 工作范围
供方应负责上述供货范围内视频监控及周界安全防范系统设备和配件、软件、备品备件、专用工器具的研究、设计、材料采购、制造、系统集成、联络会、图纸资料的提供、工厂试验、包装、运输、交货；设备和系统调试、现场安装指导、参加安装阶段的质量检查、试验、试运行和验收、操作人员技术培训、设备的维修、同时负责本系统及其它系统接口的联调工作。
3 视频监控及周界安全防范系统技术规范
3.1 概述
响水近海风电场工程场内海上升压站及陆上集控中心均设置视频监控系统。在海上升压站控制室、陆上集控中心中控室和上级调度部门(通过本工程的专用通讯网络）对所属的风电场内重要场所和主要运行设备实现远程实时视频监控、远程故障和意外情况告警接收处理，以提高工程运行和维护的安全性和可靠性，并可实现发电场运行的可视化监控和调度，使发电运行更为安全、可靠。
系统主要用于对风电场中主控楼主要设备（如:主变、隔离开关、开关柜等)操作现场进行远方监视，对风电场主控楼主要设备现场状况定期巡视,安全保卫。系统能对监视场景进行录像，便于事故分析.
视频监控及周界安全防范系统应符合下列规程规范：
标准号
标准名称
GB 2423。10
电工电子产品基本环境试验规程
GB 4798.4
电工电子产品应用环境条件无气候防护场所使用
GB 12322
通用性应用电视设备可靠性试验方法
GB 12663
防盗报警控制器通用技术条件
GB 50198
民用闭路监视电视系统工程技术规范
GB 50217
电力工程电缆设计规范
GBJ 115
工业电视系统工程设计规范
DL 476
电力系统实时数据通信应用层协议
YD 610
PCM基群信令接口设备技术要求和测试方法
GB/T 13926
工业过程测量和控制装置的电磁兼容性
GB/T 14429
远动设备及系统—术语
GB/T 17626。2
静电放电抗扰度试验
GB/T 17626。3
射频电磁场辐射抗扰度试验
GB/T 17626.4
电快速瞬变脉冲群抗扰度试验
GB/T 17626.5
浪涌(冲击）抗扰度试验
GB/T 17626.6
射频场感应的传导骚扰抗扰度
GB/T 17626。8
工频磁场的抗扰度试验
IEC 60870—5-101
基本远动任务配套标准
IEC 60870-5-103
继电保护设备信息接口配套标准
IEC 60870—5—104
远动网络传输规约
IEEE 802.3
10BASE-T 以太网接口标准
CCITT G.703
脉冲编码调制通信系统网路数字接口参数标准
ITU—T H。323
网络电视电话系统和终端设备标准
ITU H。263
视音频编解码标准
ISO/IEC14496-2
MPEG4视音频编解码标准—视听对象的编码(6部分）
GB50394－2007
入侵报警系统工程设计规范
GB50464－2008
视频显示系统工程技术规范
GB50395－2007
视频安防监控系统工程设计规范
ISO12944
色漆和清漆-防护漆体系对钢结构的防腐蚀保护
SY/T 10010-2012
海上生产平台电气系统的设计及安装的推荐作法
中国经贸委 2000
海上固定平台安全规则
中国船级社2003
浅海固定平台
以上标准均以当前的最新版本为准，如果标准、规范及本技术规范书中所列技术条款之间有矛盾时,应采用最严格或最高要求的条款。如果卖方使用标准有变化时，必须事先征得买方的同意。
3.2 系统主要任务
3.2.1 全天候实时监视风电场发电运行情况，向值班人员提供机电设备现场运行图景，以取得设备运行的全面信息，如设备的机械位置、运行响声、烟、光等不能由计算机监控系统提供的信息；提供风电场内风机运行状况并可兼顾场内通航船只状况，这些信息用于对设备运行监控,场内通航警示，特别是非正常运行设备(故障和事故）时状况分析，场内非法船只闯入等.
3.2.2 利于发电场规章制度的有效执行，对违规行为的查处提供可靠依据。
3.2.3 对历史及报警图像进行完整保存及再现，满足运行监控及管理对图像信息的需求，为事故和设备故障分析提供准确可靠依据，为设备的维护检修提供有效帮助和指导。
3.2.4 作为风电场现场安全监视系统,实现风电场关键部位防火、防盗的自动监视，并进行报警或联动.使工作人员及时全面地掌握现场安全状况,对可疑点作出图像记录，以保障工程安全并减轻工作人员的劳动强度。
3.2.5 为远程监控站消防提供现场火灾灾情图像信息,以便准确判断灾情，及时采取消防措施.
3.2.6 周界安全防范系统电子围栏安装在陆上集控中心围墙的上部，完全覆盖了集控中心围墙四周,这些电子围栏脉冲主机及通信继保室的报警控制器相连，当报警控制器进行设防后，若有人闯入，脉冲主机将报警信号传送给通信继保室的报警控制器。保安人员可以及时到达报警地点。
3.3 系统主要功能
(1) 视频监控系统
(1）、系统性能
先进性：系统应采用视频管理服务器为核心的视频系统,以企业级服务器和稳定的操作系统作为基础，可根据功能需求进行无缝的更新换代而不需要改变整个系统的架构。视频应采用先进的H。264、MJPEG，MPEG—4等编码技术，进行流畅、高压缩比的视频显示和存储。
兼容性：视频监控系统采用标准协议，支持业界主流的Onvif通讯标准协议,可以方便和支持该规范的其他厂商的平台系统互联互通；其次系统能够支持国内市场上大多数主流视频编码设备，例如DVR或NVR、网络摄像机。
开放性：系统应能开放系统的接入协议和接口，和其它安防子系统和企业内部的MIS系统对接进行无缝的对接，使安防子系统和企业内部的业务系统可以通过软件模块，不需另外加装另外的硬件设备也可以方便的查阅视频监控图像。
灵活性：系统可以灵活的进行系统的组网方式，可以采用干线模式和集群模式，服务器之间可以方便的进行数据的交流和共享，用户凭授权的用户名和密码可以通过软件客户端或IE客户端方便的在局域网内、广域网内方便的浏览到视频。
可靠性：系统应能满足GB. 28181的相关规定或其它的行业相关标准，具备长期、连续、频繁、可靠地工作的能力。系统设备应具备良好的抗干扰、抗过电压、防雷击能力.系统应具有自诊断和实时自恢复功能。系统应有可靠的防入侵能力。适合在“无人值班，少人值守”风电场中运行。
(2）、实时显示
分割显示：监控客户端可以进行多画面的分割显示，可以进行1/4/9/16等画面的分割,随意双击某一格画面可以进行放大至一格进行实时显示。
视频分组：系统可以根据摄像机不同监控区域和不同类型进行任意的分组， 分组不应被摄像机的数量所限制，并且同一摄像机可以被分配到不同的分组内。通过系统的权限限制功能，可以设置不同级别的用户对不同分组的摄像机的访问权限.
视频视图：可以将重要点位的视频保存成一个视图，下次进行巡检时可以方便的一击就点开所有视图,节省大量寻找视频的时间。
视频轮询:在监控客户端可以进行分组内的视频轮询，可实现不同分组之间的视频轮询，也可实现视图之间的轮询.轮询的时间间隔可以根据监控需要进行设置。
云台控制:在客户端界面上可以灵活控制前端快球云台的各项功能,如调用预置点、云台转动、镜头变倍、快球变速等。在图像实时显示时,也可以点击画面对云台进行上下左右等的转动,可通过鼠标滚轮控制摄像机的变焦.可以进行三维定焦功能，通过鼠标在画面划定一个线框，可以快速将云台和镜头定焦到指定区域。
多码流：在实时预览时，可以根据网络带宽的实际情况设置主码流显示或者子码流显示，以保证图像质量或视频流畅性。
图像抓拍:提供图像抓拍的快捷键，在系统实时监控、在线回放、离线回放时，都能对图像画面进行抓拍、放大并保存。并可以将抓拍后的图像以报告的方式向上级或相关人员进行说明报告，如果相关的人员在线时能及时弹出报告信息。
手动录像：提供手动录像的快捷键,监控人员在浏览图像过程中发现紧急情况时,可以进行手动录像，并将录像以报告的方式发送给相关的人员，并且相关人员在线时能及时弹出信息.
电视墙：具备数字矩阵的功能，可以将任意一路图像调到电视墙的任意一块监视器上进行显示，每一块监视器支持1/4/9/16等多种分割模式；可以支持分组轮询、视频轮询等多种轮询模式;可以采用专业控制键盘对电视墙进行视频切换，视频调用等操作。
流媒体转发:系统应能支持流媒体转发能力，当有多个用户同时访问同一路视频时，网络只占用一路视频的网络带宽,减轻网络的压力,使网络的利用率更高。
(3）、录像和回放
录像方式：采用先进的CIFS的帧写入的录像存储格式，针对视频大文件存储而优化设计,大大提高读写性能，可杜绝生成细小碎片,让系统运行在纯净、稳定的环境中。可实现定时存储、报警存储、移动侦测存储等多种录像的存储方式。
录像控制：手动启动/停止本地录像：在摄像机列表上手动启动/停止本地录像;手动启动/停止远程服务器录像：在摄像机列表上手动启动/停止远程服务器录像。
帧标记:在实时预览时手动对视频进行帧标记，或者报警联动时对视频进行标记，在回放时输入标记的关键字可以快速的检索出事件发生的点。
多路回放：支持单路视频的回放，也支持多路视频的同步/异步回放。
回放控制：在回放时可以通过事件轴对回放的进度进行灵活的控制，也可以输入精确的时间进行回放。支持1/8、1/4、1/2、1、2、4、8倍速率使录像以慢速和快速状态进行回放。
时间切片：可以将一段时间内的录像以某个时间为单位剪切成图片的方式，通过对比图片可以快速的定位到事件发生的时间点，点击图片可以回放该时间点的录像。
录像备份：可将录像导出为SMF文件,并用通用播放器进行播放,也可以输入精确开始时间和结束时间,导出该时间段的录像。
(4）、电子地图
地图编辑：电子地图应采用简单实用的JPG图片格式，在地图上可以添加摄像机、报警和门禁等设备，电子地图功能的设置、撤消和修改可在视频监控工作站上方便地实现。
地图操作：实现对电子地图的放大、缩小、全图、移动基本操作
视频监控:实时点击某个地图上的摄像机，可自动弹出其监控图像实时视频画面。当报警发生时，客户端可以弹出报警区域的电子地图，在电子地图可直观的看到报警发生的地点。
(5）、报警联动
报警模块：可以接收摄像机报警接入端子的报警信号，并进行相应的报警联动动作；也可以接收专用网络报警模块信号，并进行报警联动.
视频联动：当发生报警时，平台客户端可以即时显示和弹出对应地点的视频，并有紧急鸣叫声提醒监控人员注意；对于有云台的摄像机,当发生报警时自动调用预设在云台内的预置点,并且将视频画面显示在客户端上。
地图联动：在电子地图中可以直观的表示出各报警点所在的平面地理位置，当报警发生时，可以即时弹出相应地点的地图，点击地图摄像机图标可弹出对应联动的画面。
视频分析:在摄像机画面上设置动作敏感区域，当有人或物闯入该区域时,摄像机将报警信号即时传到系统，客户端自动弹出报警区域的摄像机的视频。
报警录像:发生报警时，可以联动相关的区域的摄像机进行另外的备份录像,并且系统可以自动插入相应的帧标记，以备事后的查阅。
（6）、权限控制
优先权限：可以对用户权限做精细的分配，可以设置用户具有哪些设备的控制权和访问权；用户可根据工作职能分配给用户不同级别的控制权限和预览权限。控制级别高的用户可优先对设备进行控制,如控制云台转动选择监视区域对象；调节摄像机效果,比如色彩调节、亮度调节等。权限高的用户优先有预览视频的权限，比如当视频访问达到饱和时，权限高的用户的请求视频时,系统可以自动断开低权限用户的视频,提供视频资源供高权限用户访问。
视频限制：可以设置区域视频总的访问量，区域内摄像机可以根据用户需要自己进行定义，当达到视频限制时,不再接受视频访问的请求。高级别用户访问视频,系统能自动断开低级别用户视频,供高级用户访问。
(7)、及VSAT的接口
本工程陆上集控中心和220kV海上升压站二者之间设置有一套VSAT卫星通信系统，作为二者之间信息传输的备用通道。VSAT卫星通信系统传输带宽小于2M，仅传输1～2路视频和重要的数据，传输的具体信息量在设计联络会上确定,由卖方完成接口设计。
(2) 周界安全防范系统
(1) 采用电子围栏周界防盗报警系统。
电子围栏周界防盗报警系统,它由电子围栏主机和前端探测围栏组成。电子围栏主机产生和接收高压脉冲信号，在前端探测围栏处于触网、短路、断路状态时能产生报警信号,并把入侵信号发送到安全报警中心；前端探测围栏由杆及金属导线等构件组成的有形周界。通过控制键盘或控制软件,可实现多级联网。
输出高压峰值：5KV~10KV
输出低压峰值：0。7KV～1KVØ
 脉冲电流峰值：<10AØ
脉冲持续时间:≤0.1s
脉冲间隔时间：1s
单个脉冲输出最大电量:2.5mCØ
单个脉冲输出最大能量：≤4.0J
系统功耗：＜10W
(2) 报警控制器
具备监视4个及以上防区的功能;
连接4套安防报警控制器；
连接视频监控系统的硬盘录象机.
3.4 系统技术性能指标
3.4.1 视频工作站:
海上升压站:IBM或DELL工作站，配置Intel Xeon六核E5-1650 3.20GHz处理器，L3缓存为12MB;内存为ECC DDR3-1600MHz，最少内存配置为8GB，最大至少可扩充到64GB；配置相应的管理软件及操作系统；为了保证安全性和稳定性更高，必须采用工业标准SATA控制器硬盘，并作RAID 1保护，系统、应用程序和数据存储采用3*2TB 7200rpm SATA硬盘，最大支持4个硬盘插槽，并可支持SSD硬盘；支持两个PCIe x16 Gen 3插槽;一个PCIe x16 Gen 3（4线程）插槽；一个PCIe x4 Gen 2插槽；一个PCIe x1 Gen 2插槽；一个PCI 32位/33 MHz插槽;集成一个10/100/1000自适应RJ45以太网卡；1个，8倍速DVD光驱；独立双屏显卡；2台，22"，分辨率≥1680x1050的彩色液晶显示器（VDU)。
陆上集控中心：IBM或DELL工作站，配置2×Intel Xeon六核2。3 GB E5—2630处理器，QPI speed 7.2GT/S，15MB缓存；内存为ECC DDR3—1600MHz，最少内存配置为16GB(4*4GB），最大至少可扩充到64GB；配置相应的管理软件及操作系统；为了保证安全性和稳定性更高，必须采用工业标准SAS 15K 6×300GB硬盘,并作RAID 1保护，并可支持SSD硬盘；支持两个PCIe x16 Gen 3插槽；一个PCIe x16 Gen 3(4线程)插槽;一个PCIe x4 Gen 2插槽;一个PCIe x1 Gen 2插槽；一个PCI 32位/33 MHz插槽；集成4块10/100/1000MB 自适应以太网卡；1个，8倍速DVD光驱;独立双屏显卡;1台，22”，分辨率≥1680x1050的彩色液晶显示器（VDU)。
3.4.2 控制键盘
有三维变速操纵杆，可控制变速云台,变焦镜头和高速球机;
可以直接控制球机和云台解码器；
带以太网控制功能；
摄像机/监视器选择;
云台、镜头控制；
3.4.3 网络视频集中管理服务器
采用IBM或DELL先进的企业级服务器，内置网络视频集中管理软件，其参数应满足
每模块配置两颗Intel Xeon六核 E5—2630 2。3GHz 处理器（逻辑CPU)，QPI speed 7。2GT/S，L3缓存为15MB；内存为ECC DDR3—1333MHz，最少内存配置为16（4*4GB）GB,最大至少可扩充到768GB；；Windows 2008简体中文企业版操作系统，并配置相应的服务器管理软件。
采用工业标准热插拔SAS控制器硬盘，并作RAID 1保护，系统及应用程序采用2＊300GB 15Krpm SAS硬盘；数据存储采用8*3TB，SATA HDD*2 7200rpm硬盘，可支持≥24块硬盘位；配置512M 高速缓存RAID 卡(支持RAID 1/0/5等），支持NAS、SAN网络扩展存储.22寸高分辨率液晶显示器；集成一对双口10/100/1000自适应RJ45以太网卡,四个网口可两两配对，互为冗余,每对网口可配置成同一IP地址,随时进行故障切换；服务器维护要求简便 （前端具备液晶显示屏,方便用户查看系统故障） ，电源、风扇、硬盘、网卡、所有I/O设备出现故障时,均可不停机进行更换，能把硬件故障导致的平均停机时间控制在每年5分钟之内.
可读写光驱 DVR—ROM
电源：920W(1+1)服务器冗余电源
可最大支持128路标清/64路高清视频接入
支持128路标清/64路高清视频存储
支持128路视频转发
网络支持:以太网IEEE802。3，TCP/IP或类似的最新的网络支持，支持网络管理如SNMP。
标准键盘及鼠标，各一个.
3.4.4 电视墙服务器
IBM或DELL机架式服务器，每模块配置1颗Intel Xeon 六核 E5—2630 2.3GHz 处理器(逻辑CPU），QPI speed 7。2GT/S,L3缓存为15MB;每模块最大可扩展到2颗XEON CPU;内存为ECC DDR3—1333MHz,最少内存配置为8(2＊4GB）GB，最大至少可扩充到768GB或以上；Windows 2008简体中文标准版操作系统，并配置相应的服务器管理软件；为了保证安全性和稳定性更高，必须采用工业标准热插拔SAS控制器硬盘,并作RAID 1保护，系统及应用程序采用2*300GB 15Krpm SAS硬盘；数据存储采用4＊300GB,15Krpm SAS企业级硬盘硬盘（配置成RAID 5)，配置512M 高速缓存RAID 卡（支持RAID 1/0/5等）。显卡：2*1024M，光驱：DVD—ROM ,22寸高分辨率液晶显示器;集成一对双口10/100/1000自适应RJ45以太网卡,四个网口可两两配对，互为冗余,每对网口可配置成同一IP地址,随时进行故障切换;服务器维护要求简便(前端具备液晶显示屏,方便用户查看系统故障），电源、风扇、硬盘、网卡、所有I/O设备出现故障时，均可不停机进行更换，能把硬件故障导致的平均停机时间控制在每年5分钟之内.
电源:600W工控机专用电源
支持VGA、DVI主流显示接口
多屏图像浏览，支持多路信号输出
视频图像级轮巡：最基本的轮巡功能，实现分级内的多个视频轮巡显示
视图级轮巡:以视图为单位进行分组轮巡
跨服务器图像轮巡，从不同服务器的摄像机视频中任意选取内容进行轮巡显示.
视频输出接口类型：VGA/DVI
视频输出接口数量：4个
支持解码格式：M—JPEG、MPEG4、H.264
支持视频分辨率:QCIF/CIF/VGA/HALF D1/D1/SVGA/百万像素
视频帧率:PAL:1/16~25帧/秒
最大解码数量：64路
显示画面:每屏可1/4/9/16等分屏显示
3.4.5 照明光源
为弥补夜间照度不足或电站照明器具未投入时影响摄像机所摄画面的清晰度，在要求配照明光源的摄像机上或球型一体化摄像机旁设专供视频监控及周界安全防范系统使用的照明光源。
照明光源的类型由投标单位选择，要求色温稳定、光效高、光通量稳定、寿命长、体积小、光学性能好、安装方便。照明光源在视频监控工作站上可远方手动投切。防护性能：IP55室内 IP66室外
3.4.6 彩色/黑白网络高清红外防水一体枪式摄像机
130万像素,最大分辨率：1。3M(1280x1024）；支持16:9 高清（720p)分辨率;3.6x（2。8~10mm）变焦镜头；多种编码方式: H。264 / MPEG—4 / MJPEG；红外LED(31个）；支持PoE；多码流；智能视频分析
图像传感器：1/3” 1。3M PS CMOS
总像素:1,384(H） x 1，076（V）
有效像素：1，329(H) x 1，049（V）
扫描方式：逐行扫描
最低照度:彩色: 0。3 Lux (F1。2， 50IRE)， 0.005Lux (感光度 60X)，
黑白 ： 0Lux （F1.2, 50IRE,红外LED打开）
信噪比：≥48dB
视频输出：DIP接口类型，704x576
白平衡：ATW / AWC /手动/室内/室外
背光补偿：关/背光补偿/强光抑制
电子快门:自动 / A.FLK / 手动(1/30 ～ 1/30,000秒)
镜头:
光圈:自动
焦距(变焦倍率)：2。8 ～ 10mm (3.6X)
聚焦控制：手动
最大孔径比：F1.2
视角：H : 94。6°(Wide） ～ 28.8°(Tele） / V ： 68。4°(Wide) ~ 21。6°（Tele)
网络特性
以太网：RJ-45 （10/100BASE-T）
视频压缩格式：H.264， MPEG4, MJPEG
分辨率：1280x1024,1280x720P(HD)，1024x768，800x600，640x480,320x240
最大帧率：22fps（1280x1024）， 30fps(720P)
视频画质调整:H.264/MPEG4: 压缩等级，码流控制; MJPEG：画质控制
比特控制:H。264/MPEG4 ： CBR或 VBR； MJPEG : VBR
码流种类：多码流（多达10种）
防护性能：≥IP55室内
3.4.7 彩色/黑白网络高清红外快球摄像机
最高分辨率200万像素,支持1920＊1080全高清分辨率;红外灯开启时0Lux的最低照度；100米红外可视距离；支持30倍光学变焦，跟随变焦调节红外灯功率和角度；宽动态；智能视频分析,并可联动预置位；支持IP66防护等级。
图像传感器：1/3” PS CMOS
总像素：2010(H) x 1108(V）
有效像素：1944（H） x 1092（V）
扫描方式:逐行扫描
最低照度:彩色:1。5 Lux/F1。6(50IRE）,0 Lux （红外灯开)
信噪比：≥48dB
视频输出：CVBS ： 1.0 Vp—p / 75Ω 复合， 704x576,
白平衡：AWC、自动、手动锁定，室内，室外
光补偿方式：自动电子快门（开/关）
电子快门：1/25～1/33000
镜头：4。45~89mm （20X光学）
光圈:自动
变焦：自动
最大孔径比：F1.6（Wide） / F2.9（Tele）
水平旋转角度：360°连续旋转，无限制
旋转速度：预置 ： 250˚/sec， 手动 ： 0。024˚/sec ～120˚/sec
垂直范围：190˚（-5˚ ～185˚ )
自动翻转:垂直90°可水平自动翻转180°
控制方式：内置解码器，RS485/422通讯
预置位置：255个
防护性能:≥IP55室内 ≥IP66室外
3.4.8 以太网交换机
(1) 视频局部区域网络必须符合工业通用的国际标准IEEE802.3u以及TCP/IP规约，网络拓扑选用5年以上电力行业成熟应用的以太网技术。
(2) 现地局域网络采用千兆冗余结构，网络上任一单元故障不影响网络内其它单元的正常通信。均采用千兆三层管理型交换机.
(3) 交换机应为工业级模块化以太网产品,符合标准的802。3以太网标准，具有KEMA或IPS授权的IEC61850—3标准认证，满足IEEE1613标准，所有交换机要求具有管理功能，支持环网功能，支持POE功能,交换机必须模块化设计，端口设计可根据用户的要求进行选择。
(4) 支持N-View OPC(OLE for Process Control 用于过程控制的对象链接和嵌入)通信方式将网络设备的状态信息和报警传递到计算机监控系统软件中.系统的所有工业以太网交换机在本项目中必须使用统一品牌，交换机间通讯使用单模光纤或超六类屏蔽双绞线。
(5) 交换机带有SNMP管理单元，而且还应集成有基于WEB浏览器方式的SNMP/V1/V2C/V3管理系统，支持RMON网络远程监控功能，支持IPV4/IPV6协议。应方便快速地进行网络组态、诊断、故障定位和管理.
(6) 工业以太网交换机应保证:当网络中发生一处光纤或电缆断点时，单台网络交换机设备能在5毫秒内自愈，整个网络能在100毫秒内自愈。平均无故障时间（MTBF）在50万小时以上.全金属钢质外壳，交换机抗冲击能力可达200g@10ms,抗震动能力可达50g@5-200HZ，15s。交换机的防护等级为IP54及以上。推荐采用国际知名品牌Hirschmann 、SIEMENS等产品。
(7) 能在恶劣环境条件下工作，工作温度范围-40℃—85℃,高盐份、高湿热、强电磁干扰环境，必须防腐蚀，工作于高盐雾、潮湿的海平面上,必须满足第一章第4款及中国船级社相关规范之要求。
(8) 卖方应提供全部硬件连接装置、网络分配器以及备品备件等。
3.4.9 周界安全防范系统
