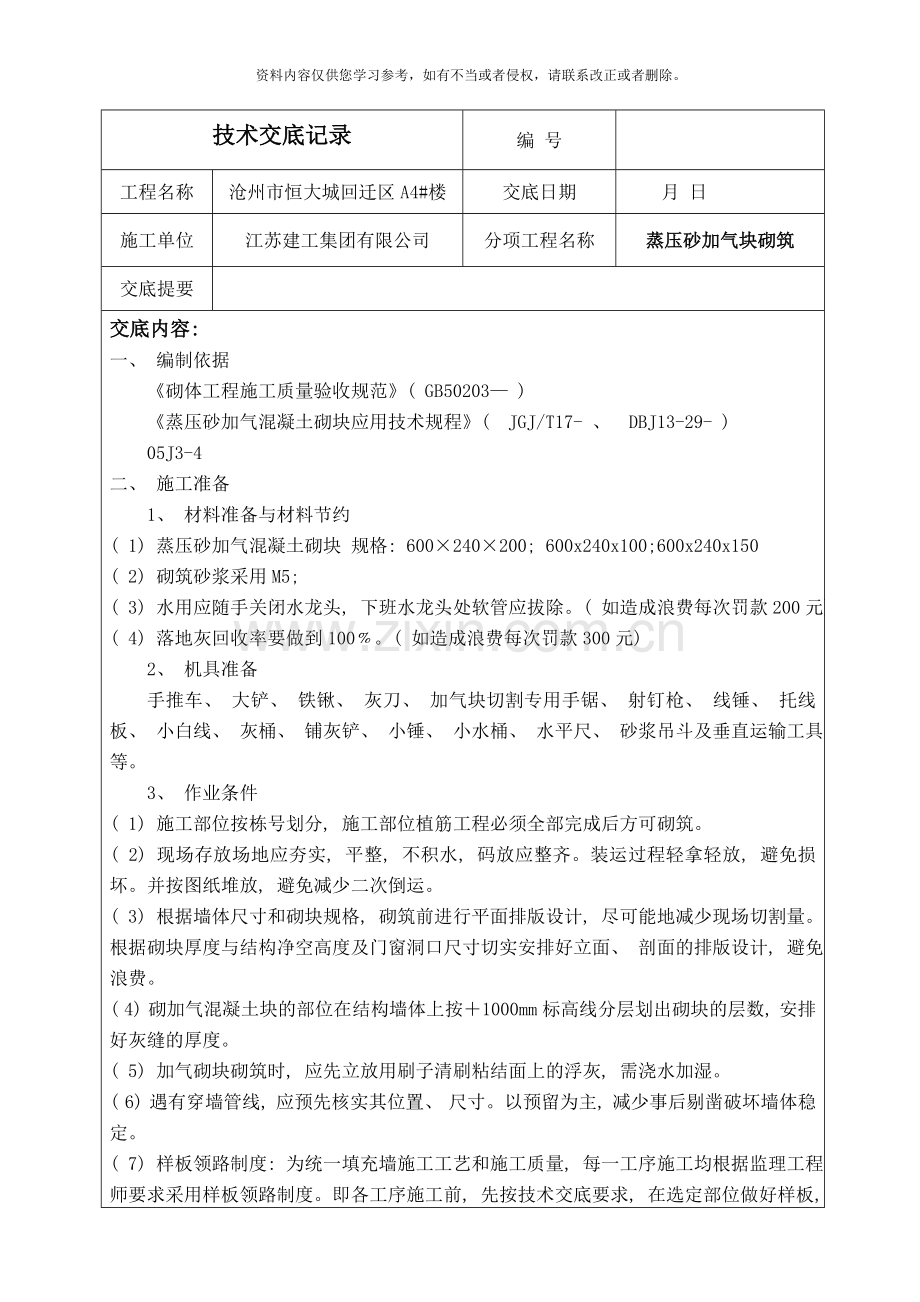

技术交底记录
编 号

工程名称
沧州市恒大城回迁区A4#楼
交底日期
月 日
施工单位
江苏建工集团有限公司
分项工程名称
蒸压砂加气块砌筑
交底提要

交底内容:
一、 编制依据
《砌体工程施工质量验收规范》( GB50203— )
《蒸压砂加气混凝土砌块应用技术规程》( JGJ/T17- 、 DBJ13-29- )
05J3-4
二、 施工准备
1、 材料准备与材料节约
( 1) 蒸压砂加气混凝土砌块 规格: 600×240×200; 600x240x100;600x240x150
( 2) 砌筑砂浆采用M5;
( 3) 水用应随手关闭水龙头, 下班水龙头处软管应拔除。( 如造成浪费每次罚款200元)
( 4) 落地灰回收率要做到100﹪。( 如造成浪费每次罚款300元)
2、 机具准备
手推车、 大铲、 铁锹、 灰刀、 加气块切割专用手锯、 射钉枪、 线锤、 托线板、 小白线、 灰桶、 铺灰铲、 小锤、 小水桶、 水平尺、 砂浆吊斗及垂直运输工具等。
3、 作业条件
( 1) 施工部位按栋号划分, 施工部位植筋工程必须全部完成后方可砌筑。
( 2) 现场存放场地应夯实, 平整, 不积水, 码放应整齐。装运过程轻拿轻放, 避免损坏。并按图纸堆放, 避免减少二次倒运。
( 3) 根据墙体尺寸和砌块规格, 砌筑前进行平面排版设计, 尽可能地减少现场切割量。根据砌块厚度与结构净空高度及门窗洞口尺寸切实安排好立面、 剖面的排版设计, 避免浪费。
( 4) 砌加气混凝土块的部位在结构墙体上按＋1000mm标高线分层划出砌块的层数, 安排好灰缝的厚度。
( 5) 加气砌块砌筑时, 应先立放用刷子清刷粘结面上的浮灰, 需浇水加湿。
( 6) 遇有穿墙管线, 应预先核实其位置、 尺寸。以预留为主, 减少事后剔凿破坏墙体稳定。

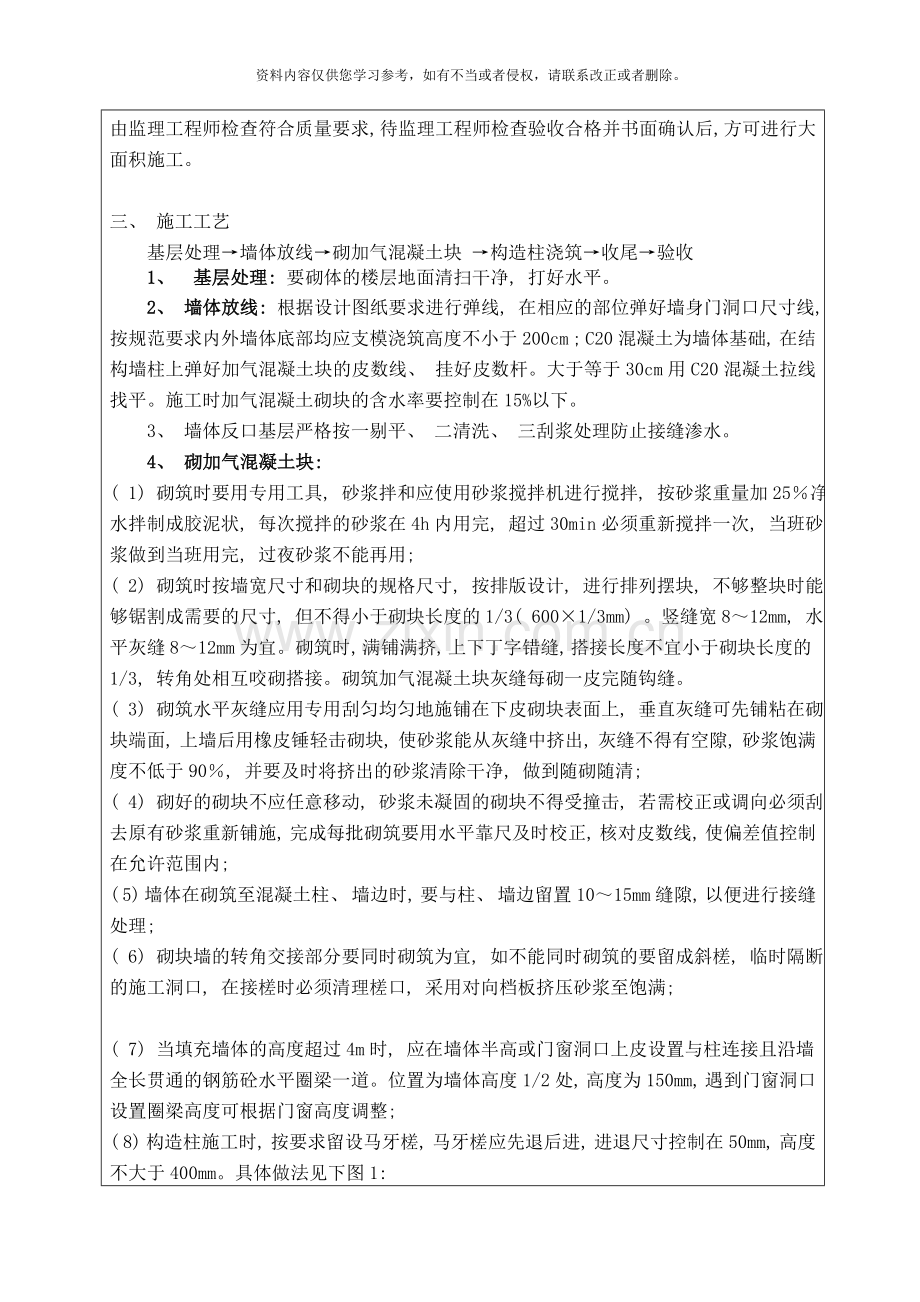

( 7) 样板领路制度: 为统一填充墙施工工艺和施工质量, 每一工序施工均根据监理工程师要求采用样板领路制度。即各工序施工前, 先按技术交底要求, 在选定部位做好样板, 由监理工程师检查符合质量要求, 待监理工程师检查验收合格并书面确认后, 方可进行大面积施工。

三、 施工工艺
基层处理→墙体放线→砌加气混凝土块 →构造柱浇筑→收尾→验收
1、 基层处理: 要砌体的楼层地面清扫干净, 打好水平。
2、 墙体放线: 根据设计图纸要求进行弹线, 在相应的部位弹好墙身门洞口尺寸线, 按规范要求内外墙体底部均应支模浇筑高度不小于200cm ; C20混凝土为墙体基础, 在结构墙柱上弹好加气混凝土块的皮数线、 挂好皮数杆。大于等于30cm用C20混凝土拉线找平。施工时加气混凝土砌块的含水率要控制在15%以下。
3、 墙体反口基层严格按一剔平、 二清洗、 三刮浆处理防止接缝渗水。
4、 砌加气混凝土块:
( 1) 砌筑时要用专用工具, 砂浆拌和应使用砂浆搅拌机进行搅拌, 按砂浆重量加25％净水拌制成胶泥状, 每次搅拌的砂浆在4h内用完, 超过30min必须重新搅拌一次, 当班砂浆做到当班用完, 过夜砂浆不能再用;
( 2) 砌筑时按墙宽尺寸和砌块的规格尺寸, 按排版设计, 进行排列摆块, 不够整块时能够锯割成需要的尺寸, 但不得小于砌块长度的1/3( 600×1/3mm) 。竖缝宽8～12mm, 水平灰缝8～12mm为宜。砌筑时, 满铺满挤, 上下丁字错缝, 搭接长度不宜小于砌块长度的1/3, 转角处相互咬砌搭接。砌筑加气混凝土块灰缝每砌一皮完随钩缝。
( 3) 砌筑水平灰缝应用专用刮匀均匀地施铺在下皮砌块表面上, 垂直灰缝可先铺粘在砌块端面, 上墙后用橡皮锤轻击砌块, 使砂浆能从灰缝中挤出, 灰缝不得有空隙, 砂浆饱满度不低于90％, 并要及时将挤出的砂浆清除干净, 做到随砌随清;
( 4) 砌好的砌块不应任意移动, 砂浆未凝固的砌块不得受撞击, 若需校正或调向必须刮去原有砂浆重新铺施, 完成每批砌筑要用水平靠尺及时校正, 核对皮数线, 使偏差值控制在允许范围内;
( 5) 墙体在砌筑至混凝土柱、 墙边时, 要与柱、 墙边留置10～15mm缝隙, 以便进行接缝处理;
( 6) 砌块墙的转角交接部分要同时砌筑为宜, 如不能同时砌筑的要留成斜槎, 临时隔断的施工洞口, 在接槎时必须清理槎口, 采用对向档板挤压砂浆至饱满;

( 7) 当填充墙体的高度超过4m时, 应在墙体半高或门窗洞口上皮设置与柱连接且沿墙
全长贯通的钢筋砼水平圈梁一道。位置为墙体高度1/2处, 高度为150mm, 遇到门窗洞口设置圈梁高度可根据门窗高度调整;
( 8) 构造柱施工时, 按要求留设马牙槎, 马牙槎应先退后进, 进退尺寸控制在50mm, 高度不大于400mm。具体做法见下图1:

图1 构造柱及其连接构造
说明: 拉结筋竖向间距500用于250高砌块; 600用于200高砌块
( 9) 加气混凝土填充墙砌体在转角处及纵横墙交接处, 应同时砌筑, 当不能同时施工时, 应留成斜槎或抽签加沒拉结筋。
( 10) 梁底砌筑斜砌加气混凝土块角度在60c～75c之间。
( 11) 为保证砌筑质量, 日砌筑高度不应大于1.4m或一步脚手架高度, 且当砌筑至梁下还剩一皮砌块时应停止砌筑7日后, 待结构自身挠度变形及墙体沉降结束后再砌筑至梁底,
3、 墙缝防裂措施
墙缝防裂包括墙体与混凝土结构接缝处防裂及阴角处的防裂, 具体防裂措施见下图:

a．接缝防裂措施 b.阴角防裂措施
四、 质量要求与验收标准
1、 填充墙砌体一般尺寸的允许偏差应符合填表规定;
项次
项目
允许偏差(mm)
检验方法
1
轴线位移
10
用尺检查
垂直度
小于或等于3m
5
用2m托线板或吊线、 尺检查
大于3m
10
2
表面平整度
5
用2m靠尺和楔形塞尺检查
3
门窗洞口高、 宽(后塞口)
±5
用尺检查
4
外墙上、 下窗口偏移
10
用经纬仪或吊线检查
2、 砌体灰缝应横平竖直、 砂浆饱满。灰缝砂浆饱满度不得小于90 %, 不允许存在瞎缝、 透缝现象、 水平灰缝控制在规范内。
3、 墙体门窗过梁入墙不应小于25cm。
4、 门窗洞口过梁1.20m以下才用厚度10cm, 大于等于1.20m以上才用厚度15cm, 大于等于2m以上才用厚度20cm或25cm及设计说明。
5、 加气混凝土墙体, 除门窗角外、 构件安装位置设c25混凝土块外, 其它砖禁止参杂砌筑。
6、 墙体上预没拉结筋尾端绑扎钢丝线方便检查。
7、 墙面应全部勾缝, 保持墙面观感。
8、 每个部位砌筑完成地面垃圾要清理干净。
9 、 墙体拉结筋: 2Ø6, 拉结筋要全墙贯通,
10、 后砌填充墙墙长超过层高二倍设构造柱, 截面为墙厚x200, 配筋4
五、 应注意问题
1、 切锯砌块应使用专用工具, 不允许用斧或瓦刀任意砍劈。
2、 被雨水淋湿的砌块, 应等待其干燥后, 方可砌筑。
3、 构造柱与圈梁浇筑混凝土时, 应采用不同的振捣工具进行振捣。
4、 过夜灰禁止使用, 过夜灰每天进行清理。
5、 不得随便拆卸构造柱箍筋用已吊线。
6、 构造柱头及时封堵密实平整, 如多日未堵影向应项目质量及形象。
六、 安全文明施工
1、 本工程砌墙不搭设脚手架, 全部采用移动式活动架;
2、 外墙施工时, 必须有外墙防护及施工脚手架, 墙与脚手架之间的间隙应封闭, 防高空坠物;
3、 严禁站在墙上做划线、 吊线、 清扫墙面、 支设模板等施工作业;
4、 施工现场应经常洒水, 落手清工作必须每天进行;
5、 安全帽与帽带必须佩带与扣紧。
6、 严禁使用砌块做内架支撑, ( 违者每次罚款100元) 。
7、 要爱护公用设施。
七、 备注: 下列部位不得便用蒸压砂加气混凝土砌块
1、 除地下室的室内填充墙以外±0.000以下部位。
2、 长期浸水或经常干湿交潜的部位。
3、 如強酸强碱高浓度二氧化碳等环境受化学侵蚀时环境。
4、 砌体表面经常处于80C以上的高温环境。
5、 地下室下墙 、 厨房、 卫生间、 女儿墙墙体阳台栏板。
审核人

交底人

接受交底人

1． 本表由施工单位填写, 交底单位与接收交底单位各保存一份;
2． 当做分项工程施工技术交底时, 应填写”分项工程名称”栏, 其它技术交底可不填写。
