聚苯板粘贴施工方案

6
2020年4月19日
文档仅供参考
工程名称
天津泽酩观赏鱼产业化示范基地——展示交易中心
交底部位
聚苯板粘贴
工程编号

日 期
12月28日

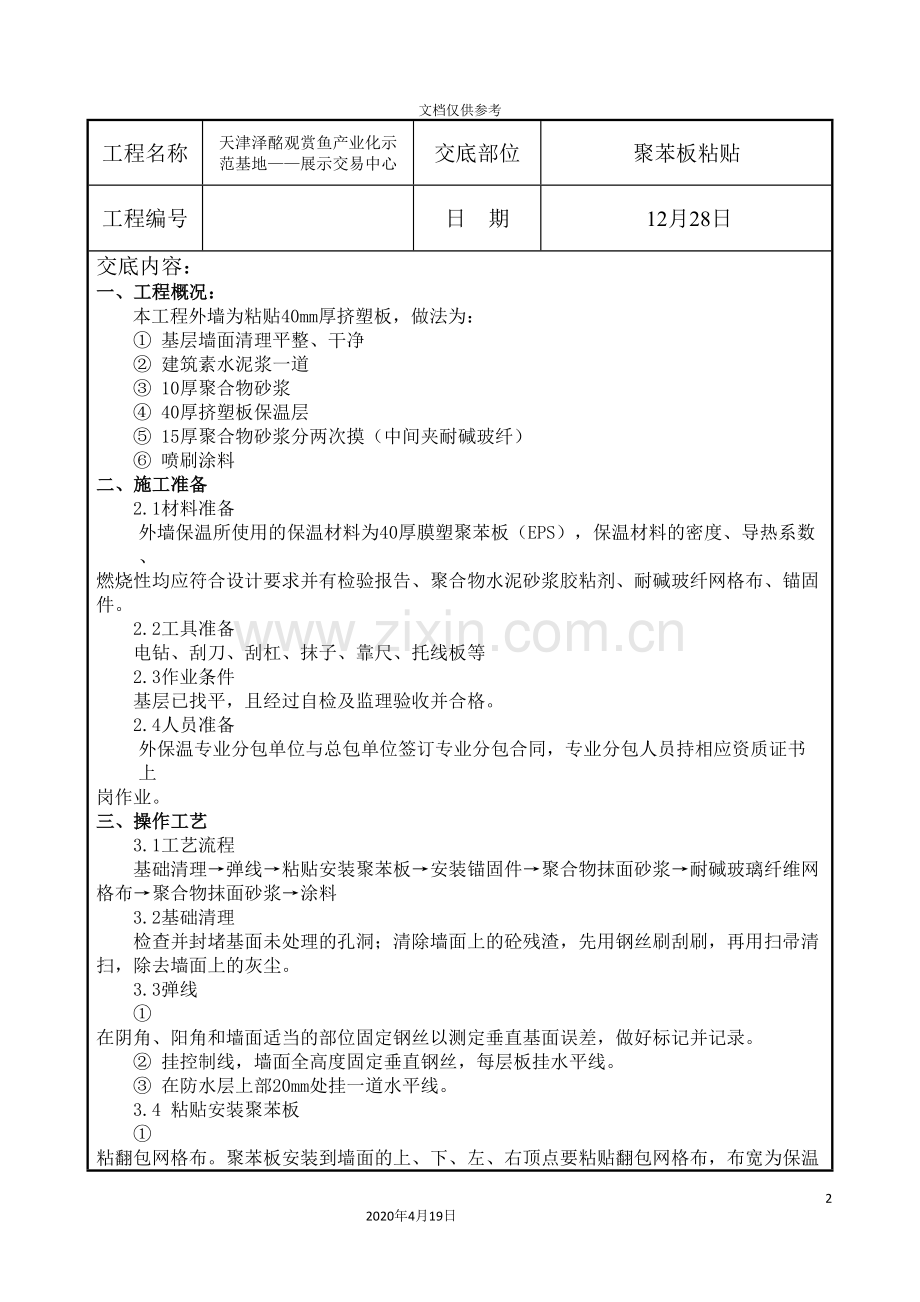

交底内容：
一、工程概况：
本工程外墙为粘贴40mm厚挤塑板，做法为：
① 基层墙面清理平整、干净
② 建筑素水泥浆一道
③ 10厚聚合物砂浆
④ 40厚挤塑板保温层
⑤ 15厚聚合物砂浆分两次摸（中间夹耐碱玻纤）
⑥ 喷刷涂料
二、施工准备
2.1材料准备
外墙保温所使用的保温材料为40厚膜塑聚苯板（EPS），保温材料的密度、导热系数、
燃烧性均应符合设计要求并有检验报告、聚合物水泥砂浆胶粘剂、耐碱玻纤网格布、锚固件。
2.2工具准备
电钻、刮刀、刮杠、抹子、靠尺、托线板等
2.3作业条件
基层已找平，且经过自检及监理验收并合格。
2.4人员准备
外保温专业分包单位与总包单位签订专业分包合同，专业分包人员持相应资质证书上
岗作业。
三、操作工艺
3.1工艺流程
基础清理→弹线→粘贴安装聚苯板→安装锚固件→聚合物抹面砂浆→耐碱玻璃纤维网格布→聚合物抹面砂浆→涂料
3.2基础清理
检查并封堵基面未处理的孔洞；清除墙面上的砼残渣，先用钢丝刷刮刷，再用扫帚清扫，除去墙面上的灰尘。
3.3弹线
① 在阴角、阳角和墙面适当的部位固定钢丝以测定垂直基面误差，做好标记并记录。
② 挂控制线，墙面全高度固定垂直钢丝，每层板挂水平线。
③ 在防水层上部20mm处挂一道水平线。
3.4 粘贴安装聚苯板
① 粘翻包网格布。聚苯板安装到墙面的上、下、左、右顶点要粘贴翻包网格布，布宽为保温板厚+200mm，长度根据该处的具体情况而定

② 涂抹胶粘剂。在板边缘抹宽50mm、高10mm的胶粘剂，板中间呈梅花点布置，间距不大于200mm，直径不大于100mm。板上口留50mm宽的排气口板的阳角处要留马牙搓，伸出部分的聚苯板不抹胶粘剂，其宽度略大于聚苯板的厚度，楼层在七层以下建筑有效粘接面积率不小于40%。

③ 粘贴聚苯板。保温板应按水平顺序排列，上下层错缝粘贴，阴阳角处保温板应交错互锁。板与板之间应严密，无粘接剂，门窗洞口四周处保温板不得拼接，应采用整块保温板切割成形，现场裁切保温板时，切口与板面应垂直，墙面的边角处应用宽度不小于300mm的保温板粘贴；保温板接缝应离开角部至少200mm；粘贴时应轻揉均匀挤压板板面，随时用托线板检查平整度，每粘完一块板，用木杆将相邻板面拍平，及时清除板边缘挤出的胶粘剂，聚苯板应挤紧、拼严，若出现超过2mm的间隙，应采用聚氨酯灌填并抹平表面，灌填缝隙干燥后对保温板表面进行打磨。

④ 聚苯板修整。粘贴好的聚苯板板面平整度要控制在2～3mm以内。超出平整度控制标高处，应在聚苯板粘贴12h后用砂纸或专用打磨机等工具进行修整打磨，动作要轻。
⑤ 安装锚固件。当聚苯板安装12h后，应先用电锤（冲击钻）在聚苯板表面向内打孔，深入墙体深度≥45mm，然后安装锚固件，每平方米2-4个，阴阳角转角处距离转角60mm处应该安装锚固件。
3.5 压贴翻包网格布
在设翻包网格布处的聚苯板边缘表面，点抹聚合物砂浆，将预贴的翻包网格布拉紧后粘贴平整，注意与聚苯板侧边顺平。
3.6 抹聚合物砂浆防护层（包括底层、网格布、面层、总厚度为3～5mm）
① 聚合物砂浆的配置。配合比与胶粘剂相同（KE干混料：KE胶=4:1），将KE干混料倒入槽中，按配合比倒入KE胶（严禁加水），用电动搅拌器搅拌均匀，一次搅拌量的使用时间不宜超过60Mmin。
② 抹底层聚合物砂浆。将拌好的聚合物砂浆抹于安装好的聚苯板面上，厚度2～3mm。
③ 贴压网格布。裁剪网格布应顺经纬线进行。将网格布沿水平方向绷平，平整的贴于底层聚合物砂浆表面，网格布铺设应该自上而下，并沿外墙转角处依次铺设，大阳角、口角加强网格布，大阳角必须增设加强网格布，总宽度400mm，遇门窗洞口时，应在洞口四角加贴200×400的斜向加强网格布，并将大面铺设的网格布沿门窗转角拐进去60mm，随后用抹子由中间向上、向下及两边将网格布压入砂浆中，要平整压实，不得褶皱，严禁网格布外露：网格布的搭接，左、右搭接宽度不小于100mm，上、下搭接宽度不小于80mm。
。
④ 抹面层聚合物砂浆。在底层聚合物砂浆终凝前，抹1～2mm厚的聚合物砂浆罩面，以刚盖住网格布为宜。砂浆切忌不停的揉搓，以免造成泌水，形成空鼓。如底层聚合物砂浆已经终凝，应做界面处理后再抹面层砂浆。
3.7 聚苯板粘贴局部详图

外墙底部做法 雨棚做法

窗台上口做法 窗台下口做法

外墙雨水管处做法 外墙上口做法

四、质量标准
4．1一般规定
① 外墙保温施工前门窗框、预埋铁件应施工完毕，墙上的施工孔洞堵塞密实。
② 外墙保温施工应在聚苯板粘贴完后进行隐检，抹灰完后进行验收。
③ 各项目检查数量应符合下列要求：以每500～1000㎡划分为一个检验批，不足500㎡也应该划分一个检验批：每个检验批每100㎡应该至少抽查一处，每处不得小于10㎡
4.2 主控项目
① 外墙保温的所有材料，应按设计要求选用，并符合本体系及国家的有关标准的要求
② 外墙保温施工前，基层表面的尘土、污垢、油渍等应清除干净。
③ 胶粘剂和聚合物砂浆的配合比应符合外墙保温体系的要求。
④ 每块聚苯板与墙面总粘结面积不小于40%，聚苯板与墙面必须粘结牢固，无松动和虚粘的现象，锚固件的深度和数量应符合要求。
4.3 一般项目
① 聚苯板上下层错缝粘接，阴角处交错互锁，门窗洞口四角处板不得拼接，应采用整块板切割成形，板接缝离开角部至少200㎜。
② 锚固件安装应在粘接保温板24h后进行。保温板侧边外露处网格布做反包处理。聚苯板的胶粘面积、锚固件安装数量符合设计要求，加强网的接头、搭接长度符合要求。具体要求见下表
聚苯板安装允许偏差与检验方法
项次
项目
允许偏差（㎜）
检验方法
1
表面平整度
3
2米靠尺、塞尺
2
立面垂直度
3
2米靠尺、塞尺
3
阴阳角垂直
3
2米托线板
4
阴阳角方正
3
2米托线板
5
板块间缝宽
0.5
钢尺
6
板块间高差（含接磋高差）
1.0
钢尺
7
分格缝直线度
3
5米拉通线、钢尺
③ 网格布应压贴密实，不得有空鼓、褶皱、翘曲、外露等现象，搭接长度符合要求。
④ 抹灰面层应表面洁净，接搓平整。
⑤ 保温墙面层的外饰面质量应符合相应的施工及验收规范的要求。

技术负责人： 交底人： 接交人：
