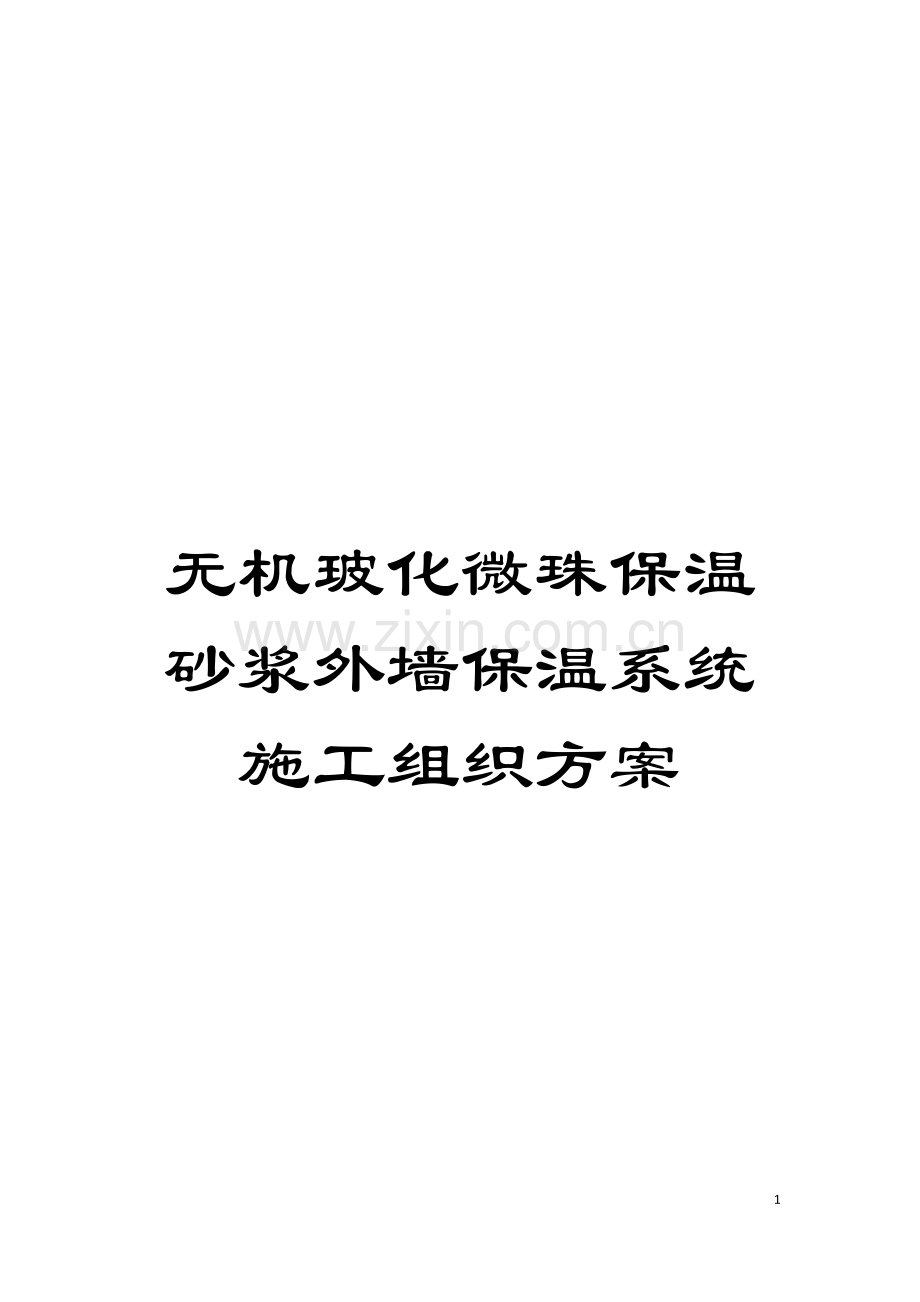

无机玻化微珠保温砂浆外墙保温系统施工组织方案模板.doc

无机玻化微珠保温砂浆外墙保温系统施工组织方案

42

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。
无机玻化微珠保温砂浆外墙保温系统
施工组织方案
一、 工程概况:
1.建设单位: 中信泰华
2.设计单位:
3.施工单位: 中信国华
4.监理公司
5.工程地址: 万宁神州半岛
6.项目名称: 喜来登、 福朋友酒店公寓楼外墙隔热保温工程
7.建筑面积: 10万平米、 11栋高层
二、 保温编制设计依据:
1.依据《夏热冬暖地区居住建筑节能设计标准》( JGJ75— )
2．《建筑工程施工质量验收统一标准》( GB50300- )
3．《建筑节能施工质量验收规范》( GB50411- )
4．《建筑装饰装修工程质量验收规范》( GB50210— )
5.《建筑保温砂浆》( GBT20473- )
6.《外墙外保温工程技术规程》( JGJ144- )
7.依据《无机矿物隔热保温砂浆标准》( Q/HYS 004— )
8.依据《混凝土界面处理剂标准》( JC/907— )
9.依据《胶粉聚苯颗粒外墙外保温系统标准》( JG158— )
10.依据《镀锌钢丝网性能指标》
11.依据《耐碱玻纤网格布性能指标》
12.依据《塑料膨胀锚栓性能指标》
13.《非承重砌体与饰面工程施工及验收规范》( SJG14— )
14.《建筑节能工程施工质量验收规程》( 海南省标准)
三、 编制说明:
当前海南省民用建筑节能工程走在中国节能发展的前期, 建筑节能新材料、 新工艺层出不穷, 工艺操作趋于简单化、 标准化, 不但提高了施工质量, 更大大改进了人们的居住环境, 节约了能耗, 其中外墙保温系统在现代建筑特别是高层建筑中起到了相当重要的作用。作为一种新材料、 新工艺, 无机矿物隔热外墙保温系统现已被越来越多的工程所采用, 该保温隔热体系集墙体保温隔热、 抗裂防护、 装饰功能为一体, 其良好的保温隔热效果、 可靠的构造处理受到了广泛的好评, 是当前综合优势最多的外墙保温隔热做法。
无机矿物隔热外墙保温砂浆是由无机矿物玻化微珠、 水泥及外加剂组成的单组分干混型高性能无机墙体保温材料, 可广泛应用于新旧建筑物墙体保温工程, 有效改进室内热环境。保温系统由界面剂、 保温隔热层和抗裂防护砂浆层、 加强层等部分组成, 其中保温隔热层采用稀有非金属无机矿物( 丝光沸石) 阻裂抗渗材料, 无机矿物玻化微珠( 由火山熔岩矿物材料经过加热膨胀、 玻化冷却制成的表面玻化封闭、 内部多孔的不规则球状体颗粒) 做轻骨料, 替代传统的普通膨胀珍珠岩和聚苯颗粒作为保温隔热型干混砂浆的轻骨料, 预拌在干粉改性剂中, 形成单组份无机矿物干混料隔热保温砂浆, 现场加水搅拌即可使用, 可直接抹于围护结构上。
为确切保证施工质量, 坚守以下施工原则。
1.方案的编制遵循”技术可行、 质量可观”、 ”复合施工、 刚柔并举” 的设计原则;
2.选用优质的材料, 产品质量符合相关标准, 严格执行国家标准;
3.根据设计要求组织施工。
四、 原材料选用:
1.HJ系统无机矿物隔热保温砂浆具有导热系数低、 抗裂性能强、 无毒、 无污染、 防火、 成本低、 施工简便等特点。与传统的施工方法相比, 在使用功能上或施工方法上( 包括材料性能、 质量、 安全、 环保、 工期、 成本等技术经济效能) 都具有明显的先进性和新颖性。其具体特性如下:
2.保温层厚度2cm 以上的建筑物内外热能交换不宜进行, 具有优异的保温隔热性能。各组成部分具有物理-化学稳定性, 保温效果稳定。
3. 本产品为单组份干粉材料, 外观均匀、 干燥无结块颗粒, 质量稳定可靠, 容重轻, 能有效降低建筑物负荷; 其耐老化性能好, 抗开裂, 能适应基层的正常变形而不产生裂缝或空鼓; 其施工方式为粉刷、 涂抹式, 具有高粘结性, 与基底形成一个整体, 不会形成板材保温的空腔, 结构稳定, 不影响墙体结构; 能长期承受自重而不产生裂缝, 憎水性能好; 性价比高, 综合性能优。
4. 具有优良的防火, 吸音, 透气, 耐水, 耐冻融等性能; 主要原材料均采用无机材料, 环保无害, 搅拌时不需掺加水泥, 无扬尘现象, 能有效保证现场文明施工。
5.操作方便, 现场施工加水搅拌即可使用, 可直接施工于干状墙体上, 大大减少了施工管理费用。施工性能好, 材质轻, 找平性好, 省工省料, 大大降低了工人劳动强度, 挺高了工人施工效率, 且早强快干, 这都大大缩短了施工周期, 且后期维修简便。
6.适用范围
无机矿物隔热保温砂浆做法适用于建筑节能50%和65%目标要求的新建、 扩建和既有房屋改造的工业民用建筑的外墙内、 外保温隔热和分户墙、 地下室、 车库、 楼梯、 走廊、 消防通道、 热桥单独保温隔热、 EPS、 XPS 的找平防火层或保护层等; 保温隔热浆料直接与基层墙体构成外墙保温系统及与其它保温隔热材料复合构成外墙保温隔热系统两种类型; 基层能够是钢筋混凝土墙及砌体墙等; 外墙饰面层可采用涂料或面砖。
7.工艺原理
①．保温隔热原理: 无机矿物隔热外墙保温系统由界面层、 无机矿物玻化微珠隔热保温砂浆层、 抗裂防护层、 耐碱纤维网格布、 抗裂柔性耐水腻子和饰面层组成。抹于墙体表面, 形成无空腔保温层。整个建筑保温系统的隔热原理如同一个”冰箱”, 经过屋面保温隔热和外墙保温隔热形成一个热能封闭的体系, 阻断室内与外界热能传递, 从而达到节能的目的; 对于有架空层的建筑, 架空层顶板应采用保温砂浆找平或在顶板上表面采取保温隔热节能措施。
②． 抗裂原理: 抗裂防护层增强了面层柔性变形、 阻裂抗渗及防水性能。无机矿物隔热保温砂浆体系各层抗裂构造采用外层的变形量高于内层的变形量的设计, 从而形成”柔性渐变逐层释放应力”的抗裂技术路线。保温各构造层满足允许变形与限制变形相统一的原则, 材料的性能满足随时分散和消解变形应力, 并采用耐碱玻纤维改变力传递方向。这使系统具有良好的保温、 阻裂、 抗变形、 抗渗等功能。
③．防火原理: 无机矿物玻化微珠是由玻璃质火山熔岩矿砂经膨胀、 玻化形成, 因此具有天然的防火性能, 不需要添加任何防火剂就能够保证了高层建筑外墙隔热保温层的安全性。

五、 施工工艺流程及操作要点
为确切保证施工质量, 坚守以下施工原则。
方案的编制遵循”技术可行、 质量可观”、 ”复合施工、 刚柔并举” 的设计原则选用优质的材料, 产品质量符合相关标准, 严格执行国家标准; 根据设计要求组织施工。

1.艺流程图

基层处理

配制基层界面砂浆

喷刷基层界面砂浆

吊垂直线、 弹控制线

配制无机矿物隔热保温砂浆

贴饼冲筋

抹无机矿物隔热保温砂浆

配制抗裂砂浆
涂料饰面 面砖饰面
做滴水线

配制抗裂砂浆
抹第一遍抗裂砂浆

抹抗裂砂浆压入耐碱网布( 用塑料锚栓锚固)
铺钉镀锌加强网( 用塑料锚栓锚固)

喷涂弹性底涂料
抹第二遍抗裂砂浆

配制柔性耐水腻子
配制粘贴砂浆

粘贴面砖

刮柔性耐水腻子

配制勾缝料

涂刷饰面涂料

面砖勾缝

2.无机矿物隔热保温砂浆外墙工程的主要工序说明:
①．施工前应编制专项技术施工方案, 确定隔热保温砂浆施工范围, 对施工班组进行详细的技术交底, 建立施工管理制度。
②．施工过程严格按照上图流程, 做到一层一隐蔽一验收, 并应有详细的文字记录和必要的图像资料。
③．施工过程中应按工艺流程规定合理安排各工序, 保证各工序间的衔接和间隔时间, 不得随意改变施工流程中的顺序, 以保证施工质量。
3. 操作要点, 施工准备:
①．搭设搅拌棚, 所有材料必须在搅拌棚内机械搅拌, 防止无机矿物玻化微珠颗粒飞散, 影响现场文明施工。搅拌棚的地点应选择背风向, 并靠近垂直运输机械, 搅拌棚应有顶棚, 三侧封闭, 一侧作为进出料通道, 地面平整坚实。
②．外墙墙体工程平整度达到要求, 混凝土墙与加气砌块墙体交接处挂钢丝网完毕, 外门窗口安装完毕, 经有关部门检查验收合格。
③．门窗边框与墙体连接应预留出外隔热保温层的厚度, 缝隙应分层填塞严密, 做好门窗表面保护。
4．材料进入现场的复检要求,
材料的合格证、 检测报告是否齐全, 是否与所送材料配套; 抽检材料单位的重量体积与合格证标明是否在合理误差范围内; 检查材料是否在有效期内。
5．对于外墙外隔热保温施工的还应注意:
①．外墙面上的雨水管卡、 预埋铁件、 设备穿墙管道等提前安装完毕, 并预留出外隔热保温层的厚度。施工时遗留在墙上的施工孔洞应提前处理完毕。
②．由于隔热保温层抹灰分数遍成活, 因另外脚手架宜采用满堂或爬升式脚手架, 外挂密目式安全网; 外脚手架应搭设牢固, 安全检验合格; 脚手架立杆、 横杆与墙面距离适度, 脚手板铺设宜与外墙分格相适应。
③作业时环境温度不应低于5℃, 风力应不大于5 级, 风速不宜大于10m/s。雨期施工时应做好防雨措施, 雨后24 小时或预计施工后24 小时内会下雨不宜施工。
6. 基层处理
无机矿物隔热保温砂浆工程的质量关键是粘结牢固, 无开裂、 空鼓与脱落。如粘结不牢, 容易出现空鼓、 开裂、 脱落等缺陷, 会严重影响建筑物保温效果。工程实践证明, 抹灰层之因此出现开裂、 空鼓和脱落等质量问题, 其主要原因是基层表面清理不干净, 抹灰前基层表面浇水不透, 抹灰后砂浆中的水分很快被基层吸收, 使砂浆中的水泥未充分水化生成水泥石, 影响砂浆粘结力。因此应严格控制基层处理工序:
①．墙面应先用钢丝刷清理干净无油渍、 浮尘等, 旧墙面松动、 风化部分应剔凿清除干净。墙表面凸起物≥10mm应铲平, 再用软刷清扫干净。
②．门、 窗框四周应用保温砂浆分层填塞密实, 保温层包裹窗框尺寸控制在10～20mm。
③．混凝土墙体与加气块墙体交接处应挂钢丝网或耐碱玻纤网( 对于外墙外保温系统, 外墙高度超过24m时应满挂加强网) , 两侧各留150宽, 用水泥钉固定。
7. 测试垂直度:
吊垂直线、 套方找规矩、 弹厚度控制线, 拉垂直、 水平通线, 按厚度线用隔热保温砂浆做标准厚度灰饼冲筋, 根据隔热保温层厚度要求弹出抹灰控制线, 保证抹灰最薄位置达到设计厚度, 以有效阻止室内外热传递, 从而达到节能设计要求。同时应注意灰饼厚度不得过大, 以免因过厚产生空鼓、 裂缝、 脱落以及增加建筑负荷等缺陷, 且造成材料用量和施工成本不必要的增加。
8. 涂刷界面砂浆:
用滚刷或扫帚蘸取界面砂浆均匀涂刷于墙面上, 不得漏刮, 拉毛不宜太厚, 必须保证所有的砼墙面都做到毛面处理。配好的料注意防晒避风, 一次配制量应在可操作时间内用完。此道工序直接关系到隔热保温砂浆层与基体的粘结强度, 因此界面处理剂的配料比例必须经过合理设计。
9. 贴饼冲筋:
隔热保温层厚度将直接影响外墙隔热保温系统的节能作用, 应采用无机矿物隔热保温浆料预制块或直接用稍干的无机矿物隔热保温浆料成型, 不得采用水泥砂浆作灰饼与冲筋, 免形成热桥。
10.抹无机矿物隔热保温砂浆:
1．无机矿物隔热保温砂浆应在界面砂浆干燥固化后分数遍成活( 因一次性抹较厚的隔热保温层材料干燥速度慢, 在不干燥的保温层上抹面层后, 会造成玻化微珠保温砂浆保温系统抗拉性能、 耐冻融性能变差) 。
1) 第一遍抹灰: 应在涂刷界面砂浆后的基层墙体上, 用配好的无机矿物隔热保温砂浆压抹, 抹灰厚度不宜大于20mm, 使砂浆均匀密实覆盖墙壁面。隔热保温砂浆抹上墙与墙粘住后, 不宜重复赶压。第一遍抹灰后应当拉毛, 尽量做到表面粗糙, 使得其与第二遍灰粘结牢固。
2) 第二遍抹灰: 当抹灰厚度大于20mm 时, 应分数次抹涂。待上一遍抹灰硬化后即可进行下一遍抹灰, 最后一遍抹灰厚度应达到灰饼、 冲筋的厚度, 用大杠搓平。隔热保温层两遍施工时间间隔不小于24 小时。门窗、 洞口垂直度、 平整度达到规范规定要求后, 再在表面进行找平压实。
2．注意事项:
1) 门窗边框与墙体连接应预留出保温层的厚度, 缝隙应分层填塞密实, 并做好门窗框表面的保护。窗户经验收合格后方可进行隔热抹灰施工, 隔热抹灰厚度包裹住窗框宜为10mm, 注意隔热面层到窗框内侧的距离一致。
2)在隔热浆料和抗裂砂浆配制时, 需专人专职搅拌, 保证搅拌时间和加水量的准确。在施工现场搅拌质量能够经过观察其可操作性、 抗滑坠性、 膏料状态以及其湿表观密度等方法判断。
3)保温隔热面层平整度偏差不应大于4mm, 厚度宜以8～10mm 为宜, 保温隔热面层抹灰时, 抹灰厚度应略高于灰饼的厚度, 而后用杠尺刮平, 用抹子局部修补平整; 待抹完保温隔热面层30min 后, 用抹子再赶抹墙面, 用托线尺检测后达到验收标准。
4) 对于外墙外保温隔热系统, 保温隔热浆料严禁雨天施工, 因当天未干燥的保温隔热浆料遇雨时会被冲落表层, 即使未被冲落, 保温隔热层的强度也会大大降低, 表面出现浮浆, 与抗裂砂浆粘结不牢, 出现脱层现象。
11.留设伸缩缝:
分格条应在进行抹灰工序时放入, 砂浆初凝后起出, 修整缝边。缝内填塞聚乙烯泡沫塑料圆棒作背衬, 直径或宽度为缝宽的1.3 倍, 再分两次勾填建筑密封膏, 深度为缝宽的50%～70％。沉降缝与伸缩缝根据缝宽和位置设置金属盖板, 以射钉或螺丝紧固。
12. 门、 窗口, 梁底, 檐口设滴水槽或滴水线:
在保温隔热施工完成后, 根据设计要求弹出滴水槽控制线, 用壁纸刀沿线划开设定的凹槽, 槽深15mm 左右, 用抗裂砂浆填满凹槽, 将滴水槽嵌入凹槽与抗裂砂浆粘结牢固, 收去两侧沿口浮浆, 滴水槽应镶嵌牢固、 水平。滴水线应宽厚一致, 4cm左右, 厚度8~10mm。
13. 保温隔热层验收:
抹完保温隔热层后, 用检测工具进行检验, 保温隔热层应垂直、 平整、 阴阳角方正、 顺直, 对不符合要求的墙面, 应进行修补。
14. 抹抗裂砂浆同时压入耐碱网布:
在保温隔热层固化干燥后( 用手掌按不动表面, 一般约3天左右) , 用铁抹子在保温隔热层上抹抗裂砂浆, 厚度3～5mm, 不得漏抹, 在刚抹好的砂浆上用铁抹子压入裁好的耐碱网布, 要求耐碱网布竖向铺贴并全部压入抗裂砂浆内。先压入一侧, 再抹一些抗裂砂浆再压入另一侧, 严禁干搭。阴角处耐碱网格布要压茬搭接, 其宽度≥50mm; 阳角处也应压茬搭接, 其宽度≥200mm。网布铺贴要平整, 无褶皱, 砂浆饱满度达到100%, 同时要抹平、 找直, 保持阴阳角处的方正和垂直度。在门窗口角处洞口边角应45°斜向加铺一道耐碱网布, 耐碱网布尺寸宜为400mm×300mm。抗裂层施工注意事项:
①．在抗裂层施工前, 应在窗框与保温隔热层之间设置5mm厚预制长条薄板, 待抗裂层施工完后取出, 留做外窗框注胶用。
②．抗裂层的平整度控制首先要求隔热保温层的平整度达到标准, 达不到要求的应先用保温隔热浆料找平; 窗角、 阴阳角等部位的加强网格布应先用抗裂砂浆贴好, 接着施工大墙面; 在耐碱网格布搭接时, 应将底层耐碱网格布压入抗裂砂浆, 后随即压入面层耐碱网格布。施工作业面上应准备一些未拌和的抗裂剂, 在耐碱网格布无法压入抗裂砂浆时, 可用扫帚等工具在墙面上抛洒一些抗裂剂, 使其湿润, 并使抗裂砂浆不粘抹子, 随抛随抹。抗裂砂浆抹完后, 严禁在此面层上抹普通水泥砂浆腰线、 口套线或刮涂刚性腻子如: 水泥腻子、 石膏腻子等。
15. 加强层做法:
首层外保温隔热的阳角, 应用耐碱网布护角处理。其余各层阴角、 阳角以及门窗洞口角各部位用耐碱网布搭接增强。
16. 色带:
设计要求用色带来体现立面效果时, 在保温隔热砂浆施工完毕后, 弹出众带控制线, 用壁纸刀开出设定的凹槽, 深度约为10mm, 处理时应使色带内表面和侧面平整、 光滑。抗裂砂浆施工时, 色带和大面宜同时进行, 色带部位用专用小型工具, 做出阴阳角, 并保证平整和顺直。
17.做分格缝
分格缝宜根据建筑物立面情况分层设置, 切割前按设计要求在无机矿物隔热保温浆料层上弹出分格线的位置。在保温隔热层上弹线切缝、 勾缝, 宽度一致、 顺直, 缝观感质量好, 但在抹完抗裂砂浆往往失去原效果, 因当缝周边抹抗裂砂浆压入玻纤网时, 玻纤网边不是很整齐, 抗裂砂浆抹不到缝边( 太靠近缝边将污染原来已勾好的分格缝) , 但太偏离缝边又会有玻纤网外露, 因此抗裂砂浆完成后往往分格缝不顺直, 缝边粗糙。而在抗裂砂浆抹灰完成后切缝就不会怕缝被下道工序的砂浆污染, 分格缝整齐顺直。
18. 腻子涂料:
批括抗裂腻子应在抗裂砂浆保护层干燥后施工, 尽量沿一个方向刮涂, 第一遍不宜刮得太厚, 厚度不宜超过1mm, 待第一遍腻子表干后, 需用砂纸打磨平整, 打磨时间不宜超过3小时; 刮第二遍腻子, 应做到平整光洁, 一般一～二遍腻子成活。抗裂柔性耐水腻子饰面为平涂时, 墙面满刮抗裂柔性耐水腻子。
19. 成品保护:
1．门窗框残存砂浆应及时清理干净, 严禁瞪踩窗台, 防止损坏棱角;
2．拆除外架时应轻拆轻放, 防止撞坏门窗、 墙面和棱角;
3．应保护好墙上的埋件、 电线槽、 盒、 水暖设备和预留孔洞等;
4．严禁使用过时灰, 各构造层硬化前禁止水冲、 撞击和挤压;
5．严禁在地面上直接倾倒玻化微珠颗粒保温浆料和抗裂砂浆。
六．材料与设备:
1.主要材料:
界面砂浆、 无机矿物隔热保温砂浆、 耐碱玻纤网、 锚栓钉、 抗裂砂浆、 饰面层材①无机矿物隔热保温砂浆系统的配制:
①． 界面剂按料浆需用水∶干粉料＝0.25~0.30∶1( 重量比) , 先将水加入搅拌容器中, 再将隔热保温砂浆干粉料放入搅拌容器中, 搅拌3～5min, 静置5min 做二次搅拌, 使料浆成均匀膏状体, 即可使用。料浆必须随配随用, 配制好的料浆应在1h 内用完并不得回收落地料再二次加水使用。
②.保温砂浆按料浆需用水∶干粉料=1.1∶1~1.3( 重量比) , 先将水加入搅拌容器中, 再将隔热保温砂浆干粉料放入搅拌容器中, 搅拌3～5min, 静置5min 做二次搅拌, 使料浆成均匀膏状体, 即可使用。料浆必须随配随用, 配制好的料浆应在1h 内用完并不得回收落地料再二次加水使用。
③.抗裂砂浆的配制:
按料浆需用水∶干混料＝0.20～0.25:1( 重量比) , 先将水放入搅拌容器中, 再将抗裂砂浆干混料倒入搅拌容器中, 搅拌4～5min, 使料浆成均匀膏状体, 静置5min做二次搅拌, 即可使用。料浆必须随配随用, 配制好的料浆应在1.5h 内用完。
2. 施工机具
电动式砂浆搅拌机、 垂直运输机械、 水平运输手推车、 手提式搅拌器、 水桶、 剪刀、 滚刷、 铁锹、 扫帚、 手锤、 壁纸刀等。
3． 检测工具:
经纬仪及放线工具、 托线板、 方尺、 控针、 钢尺等。
4． 总包方为本工程提供:
外脚手架、 室外垂直运输设备, 现场施工所需水、 电, 工人住宿所需临建设施, 以上周转材料, 分包方验收使用, 分包方必须保证其使用功能, 清理刷油, 保证质量。
5． 对原材料检查验收:
①．对材料和设备的品种、 规格、 数量、 包装、 外观和尺寸等进行检查验收, 并应经监理工程师( 建 设单位代表) 确认, 形成相应的验收记录。
②． 对材料和设备的质量证明文件进行核查, 并经监理工程师( 建设单位代表) 确认, 纳入工程技术档案。进入施工现场用于外墙保温隔热工程的材料均应有出厂合格证、 中文说明书及相关性能检测报告; 成套技术应有有效期内( 一般不超过2年) 的型式检验报告。
七．质量控制
①．本工法实施过程中应严格执行以下技术标准:
②．《建筑工程施工质量验收统一标准》( GB50300- )
③．《建筑节能施工质量验收规范》( GB50411- )
④．《建筑装饰装修工程质量验收规范》( GB50210— )
⑤《建筑保温砂浆》( GBT20473- )
⑥《外墙外保温工程技术规程》( JGJ144- )
⑦《非承重砌体与饰面工程施工及验收规范》( SJG14— )
⑧《建筑节能工程施工质量验收规程》( 海南省标准)
⑨施工单位应建立完善的施工管理体系, 严格执行工程质量的”三检制度”, 外墙保温应按照经审查合格的设计文件和经审批的施工技术方案的要求施工, 做好每层的原始施工记录和隐蔽验收工作, 做到上道工序不验收下道工序不开始。
八、 施工前样样:
施工前应在现场先进行样板件的施工, 经有关方确认后方可进行大面积施工; 对工人进行现场交底, 统一实训后上岗, 质检员在工序结束后验收并提出整改措施, 出具工序验收单。
九、 隐蔽工程:
外墙保温隔热砂浆节能工程应对下列部位或内容进行隐藏工程验收, 并应有详细的文字记录和必要的图像资料( 当施工中出现本条未列出的内容时, 应在施工组织设计、 施工方案中对隐藏工程验收内容加以补充) :
1 ．保温隔热层附着的基层及其表面处理;
2．保温隔热砂浆分层施工, 与基层及各层之间的粘结;
3．饰面层的基层施工、 面层的粘结或固定、 保温隔热层、 饰面层的防水及密封处理;
4． 增强网铺设;
5． 墙体热墙部位处理;
6． 嵌填做法、 防水处理;
7． 被封闭的保温隔热材料厚度;
8．阳角、 门窗洞口保温隔热层加强处理。
十、 质量控制点
1．基层处理: 要求墙面清洗干净, 无浮土、 无油渍、 空鼓及松动, 风化部分剔掉, 界面拉毛均匀, 黏结牢靠;
2．料浆搅拌采用机械搅拌方式, 搅拌时间确保3~5min; 严格控制水灰比和抹灰时间, 保证施工质量
3．配制好的砂浆应注意防晒避风, 一次配制量应控制在可操作时间内用完。未用完的料浆不允许加水再用, 二次加水使用会导致灰层龟裂;
4.确保分层抹灰的间隔时间, 抹灰应朝一个方向抹压, 不可抹得太厚, 防止出现气泡;
5抗裂砂浆的厚度控制: 抗裂砂浆层厚度为3~5mm, 墙面无明显接茬、 无明显抹痕, 墙面平整、 门窗洞口、 阴阳角垂直、 方正;
6.每次施工完毕后, 要及时清洗干净施工工具和搅拌器材, 以免影响下次使用;
7．施工应按每个检验批制作不少于3组的同条件养护试件, 检测保温砂浆导热系数、 干密度和压缩强度。保温砂浆的同条件养护试件应见证取样送检。
十一、 质量 检验批划分
1.采用相同材料、 工艺和施工做法的墙面, 每500~1000m2面积划分为一个检验批, 不足500 m2
也为一个检验批。检验数量应符合下列规定: 每100m2至少抽查一处, 每处不得少于10 m2, 每个检验批抽查至少不少于3处;
2 .验批的划分也可根据与施工流程相一致且方便施工与验收的原则, 由施工单位与监理( 建设) 单位共同商定。
十二、 验收标准
1 ．主控项目
①．所用材料和半成品、 成品进场后, 应做质量检查与验收, 其品种、 质量、 性能必须符合设计要求和相关标准的规定。
检验方法: 检查产品质量合格证明文件、 进场验收记录、 有效期内的型式检验报告、 现场抽样试验报告和施工记录。
②．所用材料的导热系数保温层厚与构造做法应符合建筑节能设计要求, 保温层厚度不允许有负偏差;
检验方法: 钢针插入和尺量检查, 观察检查。
③．保温层与墙体以及各构造层之间必须黏结牢固, 无脱层、 空鼓及裂缝, 面层无粉化、 起皮、 爆灰。
检验方法: 观察检查、 用小锤轻击和检查基层墙体与界面砂浆的拉伸粘结强度检验报告。
2.一般项目
①．表面平整、 洁净, 接茬平整、 线角顺直、 清晰, 毛面纹路均匀一致;
②．护角符合施工规定, 表面光滑、 平顺, 门窗框与墙体间缝隙填塞密实, 表面平整;
③．孔洞、 槽、 盒位置和尺寸正确、 表面平整、 洁净, 管道后面平整。
十三．安全措施
1． 所有进场人员必须先进行安全知识普及教育, 遵守各项安全规章制度; 作业人员必须经过技术培训和安全教育方可上岗, 必须戴安全帽、 安全带、 穿防滑鞋, 带电作业时, 要配防触电保护器。
2． 外墙脚手架安装牢固符合有关规范要求, 配有安全网, 离墙距离适当, 应经安全检查验收合格方可上人施工; 操作层满铺操作板, 材料及时清理, 不得乱堆乱放。
3 ．室内施工采用高凳上铺脚手板时, 宽度不得少于两块脚手板, 间距不得大于2m, 移动高凳时上面不得站人, 作业人员最多不得超过2 人。高度超过2m 时, 应由架子工搭设脚手架。
4 ．搅拌机等设备操作应符合《建筑机械使用安全技术规程》( JGJ33- ) 等安全技术规程的要求。
5.安全技术交底
施工阶段, 我方派现场项目部人员进入现场。为保证施工质量, 基面应分段移交。施工可分若干工作区( 段) , 每完成一区( 段) 请业主、 监理、 土建、 施工方共同参与隐蔽验收。

十四．环保措施
1．成立相应的环保管理机构, 在施工过程中严格遵守环境保护的法律、 法规, 加强环境、 卫生、 文明、 安全的施工管理, 并接受有关单位的检查指导。
2 ．根据有关法律法规和规章, 加强施工场地的合理布置, 工程材料、 设备、 建筑垃圾等的控制和管理; 合理布置临时施工场地, 施工场地做到整洁文明。
3 ．搭设搅拌棚, 所有材料必须在搅拌棚内机械搅拌, 防止玻化微珠颗粒飞散, 影响现场文明施工。
4 ．饰面层的灰尘应及时清理干净, 拆除外架应防止破坏已清理干净的饰面层, 门窗洞口、 边角垛宜采取保护性措施, 其它工种作业时不得污染或损坏饰面层。注意保温砂浆落地砂浆的回收利用, 尽可能减少施工垃圾的产生。
十五．施工组织:
施工项目经理一名、 质检员一名、 安检员一名、 材料员一名、 技术档案员一名、 工程班组2人
项目经理: 1人, 全面负责组织工程实施; 对工程质量、 进度、 安全全面负责; 总督质量、 进度解决施工中的技术问题、 组织好工人培训、 样板制作、 质量抽验、 资料收集、 整理、 归档。
质 安 组: 2人, 由项目经理监管, 负责工程质量、 安全的检查, 内为确保工程质量, 我公司将对每个施工项目设立专门的项目经理部, 负责该项目的组织实施和管理下, 设立工程组、 技术组, 质安组、 物资组和预算组, 按照各自的职责全面地、 有效地开展工作, 机构设置如下:
具体分工为:
安全、 后勤、 核算。负责与业主、 土建、 监理及公司等各方面的工作联系, 协调公司、 项目部、 各相关单位有关事宜。
工 程 组: 班组长2人, 负责组织工程实施, 组织工序验收、 交接, 安排好施工进度计划, 控制好用工、 用料计划和机具的使用。对工程进度和质量负责。
技 术 组: 1人, 负责本工程施工方案的编制、 技术交底、 抓好质量控制、 解部工序验收, 统计每日工程量、 用工用料量, 对工、 料和工程量进行分析。对质量和安全负责。
物资组: 材料员1人, 按规定保管发放材料、 机具, 监督配料, 做好台帐、 报表。公司物资部机具, 有效地完成施工任务, 并做好工人的培训和管理工作。
2、 施工人员组织:
根据节能工程的工程量及工艺要求, 配置保温水技术工人20人配合工人8人
3.施工进度:
按现场要求及合同规定安排施工进度。
4、 措施:
首先组织好施工队伍, 根据工程特点对施工员进行安全、 技术、 质量、 成品保护与文明施工、 进度等各方面的交底, 分配好各施工队的任务, 提出进度要求
十六、 质量管理三级体系的落实
严格执行甲级质量管理体系, 对每一道工序进行检查验收, 不合格的坚决返工。上道工序验收合格后方可进入下道工序。重点把好基底关, 基底一定要经过土建、 监理、 甲方等单位分段验收, 并书面签字移交后方可进行施工。
工序验收程序: (所有验收均需写填公司制定的统一表格)( 填验收表)
施工队自检( 每道工序完成) ( 填验收表)
项目部验收每天检查( 所有施工部位) 公司质检部抽验( 填验收表)
在施工前请监理、 甲方代表对己完成部位隐蔽验收, 签证。

三亚益生宜居建材科技有限公司
二○一○年六月九日

无机玻化微珠保温砂浆
外墙保温系统

施

工

组

织

方

案

三亚益生宜居建材科技有限公司
海南碧通防水实业有限公司

屋面隔热防水施工组织方案

一、 工程概况:
1、 建设单位:
2、 设计单位:
3、 施工单位:
4、 监理公司:
5、 工程地址:
6、 项目名称:
7、 总建筑面积:
二、 保温编制设计依据:
1.依据《夏热冬暖地区居住建筑节能设计标准》( JGJ75— )
2．《建筑工程施工质量验收统一标准》( GB50300- )
3．《建筑节能施工质量验收规范》( GB50411- )
4.《建筑保温砂浆》( GBT20473- )
5.依据《无机矿物隔热保温砂浆标准》( Q/HYS 004— )
6.依据《镀锌钢丝网性能指标》
7.依据《耐碱玻纤网格布性能指标》
8.《建筑节能工程施工质量验收规程》( 海南省标准)
三、 编制说明:
当前海南省民用建筑节能工程走在中国节能发展的前期, 建筑节能新材料、 新工艺层出不穷, 工艺操作趋于简单化、 标准化, 不但提高了施工质量, 更大大改进了人们的居住环境, 节约了能耗, 其中外墙保温系统在现代建筑特别是高层建筑中起到了相当重要的作用。作为一种新材料、 新工艺, 无机矿物隔热保温系统现已被越来越多的工程所采用, 该保温隔热体系集墙、 地基体保温隔热、 抗裂防护、 装饰功能为一体, 其良好的保温隔热效果、 可靠的构造处理受到了广泛的好评, 是当前综合优势最多的屋面保温隔热做法。
HJ—B型 无机矿物隔热墙、 地保温砂浆是由无机矿物玻化微珠、 水泥及外加剂组成的单组分干混型高性能无机墙体保温材料, 可广泛应用于新旧建筑物墙体保温工程, 有效改进室内热环境。保温系统由界面剂、 保温隔热层和抗裂防护砂浆层、 加强层等部分组成, 其中保温隔热层采用稀有非金属无机矿物( 丝光沸石) 阻裂抗渗材料, 无机矿物玻化微珠( 由火山熔岩矿物材料经过加热膨胀、 玻化冷却制成的表面玻化封闭、 内部多孔的不规则球状体颗粒) 做轻骨料, 替代传统的普通膨胀珍珠岩和聚苯颗粒作为保温隔热型干混砂浆的轻骨料, 预拌在干粉改性剂中, 形成单组份无机矿物干混料隔热保温砂浆, 现场加水搅拌即可使用, 可直接抹于围护结构上。
为确切保证施工质量, 坚守以下施工原则。
1.方案的编制遵循”技术可行、 质量可观”、 ”复合施工、 刚柔并举” 的设计原则;
2.选用优质的材料, 产品质量符合相关标准, 严格执行国家标准;
3.根据设计要求组织施工。
四、 原材料选用:
1.HJ—B型系统无机矿物隔热保温砂浆具有导热系数低、 抗裂性能强、 无毒、 无污染、 防火、 成本低、 施工简便等特点。与传统的施工方法相比, 在使用功能上或施工方法上( 包括材料性能、 质量、 安全、 环保、 工期、 成本等技术经济效能) 都具有明显的先进性和新颖性。其具体特性如下:
2.保温层厚度5cm 以上的建筑物内外热能交换不宜进行, 具有优异的保温隔热性能。各组成部分具有物理-化学稳定性, 保温效果稳定。
3. 本产品为单组份干粉材料, 外观均匀、 干燥无结块颗粒, 质量稳定可靠, 容重轻, 能有效降低建筑物负荷; 其耐老化性能好, 抗开裂, 能适应基层的正常变形而不产生裂缝或空鼓; 其施工方式为粉刷、 涂抹式, 具有高粘结性, 与基底形成一个整体, 不会形成板材保温的空腔, 结构稳定, 不影响墙体结构; 能长期承受自重而不产生裂缝, 憎水性能好; 性价比高, 综合性能优。
4. 具有优良的防火, 吸音, 透气, 耐水, 耐冻融等性能; 主要原材料均采用无机材料, 环保无害, 搅拌时不需掺加水泥, 无扬尘现象, 能有效保证现场文明施工。
5.操作方便, 现场施工加水搅拌即可使用, 可直接施工于干状墙体上, 大大减少了施工管理费用。施工性能好, 材质轻, 找平性好, 省工省料, 大大降低了工人劳动强度, 挺高了工人施工效率, 且早强快干, 这都大大缩短了施工周期, 且后期维修简便。
6.适用范围
无机矿物隔热保温砂浆做法适用于建筑节能50%和65%目标要求的新建、 扩建和既有房屋改造的工业民用建筑的内外墙, 地、 屋面内、 外保温隔热和分户墙、 地下室、 车库、 楼梯、 走廊、 消防通道、 热桥单独保温隔热、 EPS、 XPS 的找平防火层或保护层等; 保温隔热浆料直接与基层墙体构成外墙保温系统及与其它保温隔热材料复合构成外墙保温隔热系统两种类型; 基层能够是钢筋混凝土墙及砌体墙等; 外墙饰面层可采用涂料或面砖。
7.工艺原理
①．保温隔热原理: 无机矿物隔热保温系统由界面层、 无机矿物玻化微珠隔热保温砂浆层、 抗裂防护层、 耐碱纤维网格布、 和饰面层组成。砼屋面基础表面, 形成无空腔保温层。整个建筑保温系统的隔热原理如同一个”冰箱”, 经过屋面保温隔热和外墙保温隔热形成一个热能封闭的体系, 阻断室内与外界热能传递, 从而达到节能的目的; 对于有架空层的建筑, 架空层顶板应采用保温砂浆找平或在顶板上表面采取保温隔热节能措施。
②． 抗裂原理: 抗裂防护层增强了面层柔性变形、 阻裂抗渗及防水性能。无机矿物隔热保温砂浆体系各层抗裂构造采用外层的变形量高于内层的变形量的设计, 从而形成”柔性渐变逐层释放应力”的抗裂技术路线。保温各构造层满足允许变形与限制变形相统一的原则, 材料的性能满足随时分散和消解变形应力, 并采用耐碱玻纤维改变力传递方向。这使系统具有良好的保温、 阻裂、 抗变形、 抗渗等功能。
③．防火原理: 无机矿物玻化微珠是由玻璃质火山熔岩矿砂经膨胀、 玻化形成, 因此具有天然的防火性能, 不需要添加任何防火剂就能够保证了高层建筑外墙隔热保温层的安全性。

五、 施工工艺流程及操作要点
为确切保证施工质量, 坚守以下施工原则。
方案的编制遵循”技术可行、 质量可观”、 ”复合施工、 刚柔并举” 的设计原则选用优质的材料, 产品质量符合相关标准, 严格执行国家标准; 根据设计要求组织施工。

1.艺流程图

基层处理

配制基层界面砂浆
