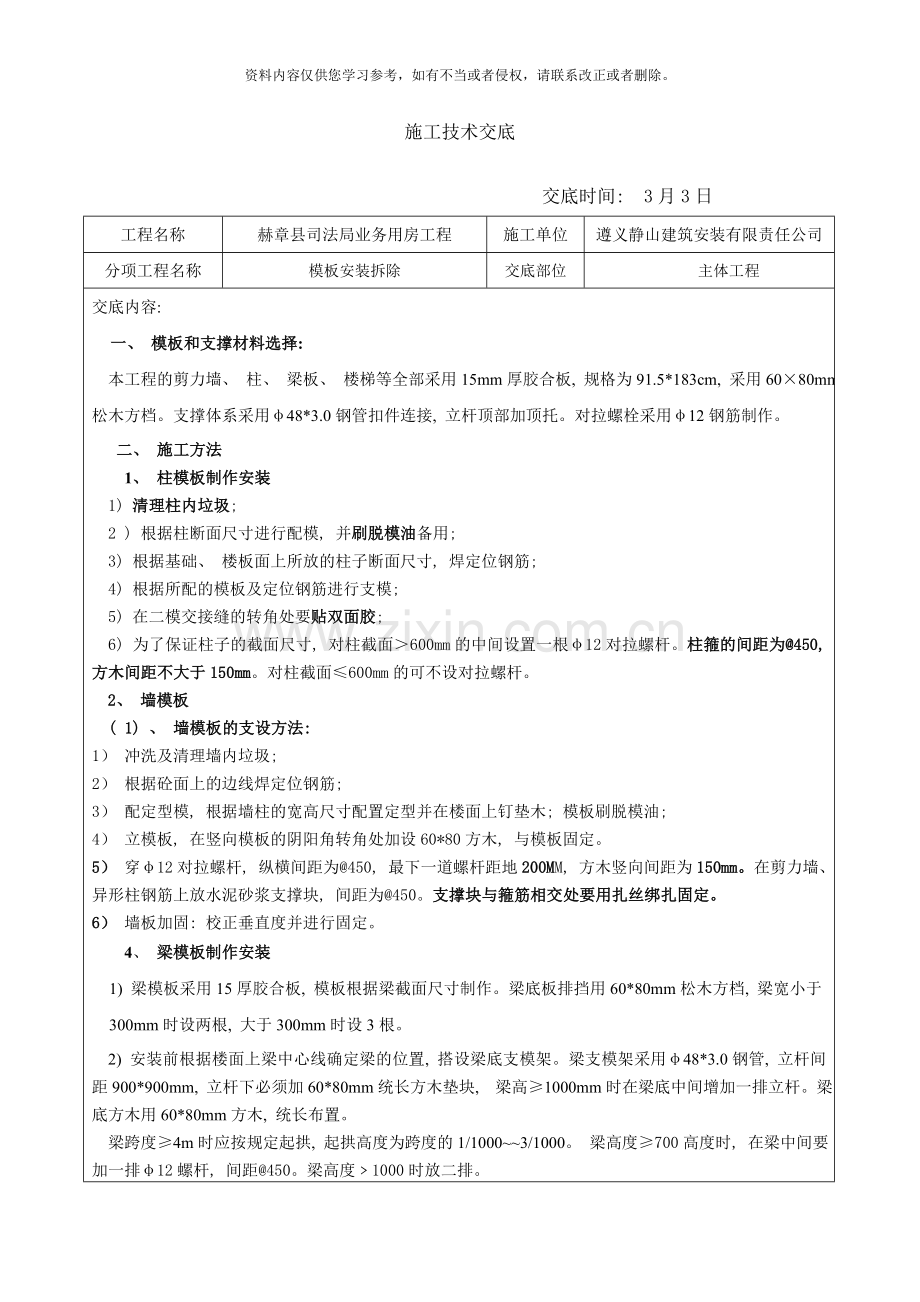

施工技术交底

交底时间: 3月3日
工程名称
赫章县司法局业务用房工程
施工单位
遵义静山建筑安装有限责任公司
分项工程名称
模板安装拆除
交底部位
主体工程
交底内容:
一、 模板和支撑材料选择:
本工程的剪力墙、 柱、 梁板、 楼梯等全部采用15mm厚胶合板, 规格为91.5*183cm, 采用60×80mm松木方档。支撑体系采用φ48*3.0钢管扣件连接, 立杆顶部加顶托。对拉螺栓采用φ12钢筋制作。
二、 施工方法
1、 柱模板制作安装
1) 清理柱内垃圾;
2 ) 根据柱断面尺寸进行配模, 并刷脱模油备用;
3) 根据基础、 楼板面上所放的柱子断面尺寸, 焊定位钢筋;
4) 根据所配的模板及定位钢筋进行支模;
5) 在二模交接缝的转角处要贴双面胶;
6) 为了保证柱子的截面尺寸, 对柱截面＞600mm的中间设置一根φ12对拉螺杆。柱箍的间距为@450, 方木间距不大于150mm。对柱截面≤600mm的可不设对拉螺杆。
2、 墙模板
( 1) 、 墙模板的支设方法:
1） 冲洗及清理墙内垃圾;
2） 根据砼面上的边线焊定位钢筋;
3） 配定型模, 根据墙柱的宽高尺寸配置定型并在楼面上钉垫木; 模板刷脱模油;
4） 立模板, 在竖向模板的阴阳角转角处加设60*80方木, 与模板固定。
5） 穿φ12对拉螺杆, 纵横间距为@450, 最下一道螺杆距地200MM, 方木竖向间距为150mm。在剪力墙、 异形柱钢筋上放水泥砂浆支撑块, 间距为@450。支撑块与箍筋相交处要用扎丝绑扎固定。
6） 墙板加固: 校正垂直度并进行固定。
4、 梁模板制作安装
1) 梁模板采用15厚胶合板, 模板根据梁截面尺寸制作。梁底板排挡用60*80mm松木方档, 梁宽小于300mm时设两根, 大于300mm时设3根。
2) 安装前根据楼面上梁中心线确定梁的位置, 搭设梁底支模架。梁支模架采用φ48*3.0钢管, 立杆间距900*900mm, 立杆下必须加60*80mm统长方木垫块, 梁高≥1000mm时在梁底中间增加一排立杆。梁底方木用60*80mm方木, 统长布置。
梁跨度≥4m时应按规定起拱, 起拱高度为跨度的1/1000~~3/1000。 梁高度≥700高度时, 在梁中间要加一排φ12螺杆, 间距@450。梁高度﹥1000时放二排。
(3)、 平板模板制作安装:
平板模采用15厚胶合板, 根据剪力墙面积大小进行现场配模, 支模架采用φ48*3.0钢管, 扣件连接, 地下室顶板立杆间距为900*900mm , 立杆下必须加统长木垫块, 每1.5米设置一道纵横水平拉杆 , 底部水平拉杆(扫地杆)高于基础梁面50mm。上部水平管应根据楼层标高扣除结构板、 模板和方木厚度搭设, 然后在水平管上铺方木。方木采用60*80mm松木方档, 铺设间距为150mm。板与板之间接缝严密, 平板模和梁、 墙连接处, 平板模应压在梁、 墙模上用铁钉和下面方木固定。跨度大于4m的板应按规定起拱。
( 4) 、 楼梯模板制作安装
楼梯底板、 侧模选用15厚胶合板, 支撑选用φ48*3.0钢管, 扣件连接固定, 楼梯模板根据图纸尺寸进行配模、 安装。
三、 .支模架的构造要求及措施
1、 立杆
1) 、 支架立杆下垫50mm*100mm的通长方木。
2) 、 模板支架必须设置纵、 横向扫地杆。纵向扫地杆应采用十字扣件固定在距底座上皮不大于200mm处的立杆上, 横向扫地杆亦应采用十字扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时, 必须将高处的纵向扫地杆向低处延长两跨与立杆固定, 高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。( 强制性条文)
3) 、 立杆接长必须采用对接扣件连接。
对接应符合下列规定:
①、 立杆上的对接扣件应交错布置, 两根相邻立杆的接头不应设置在同步内。不得搭接接长。
②、 立杆接长时, 同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm, 各接头中心至主节点的距离不宜大于步距的1/3。
2、 水平杆
1) 、 水平杆接长宜采用对接扣件连接, 也可采用搭接。对接、 搭接应符合下列规定:
①、 对接扣件应交错布置: 两根相邻纵向水平杆的接头不宜设置在同步或同跨内; 不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm; 各接头至最近主节点的距离不宜大于纵距的确1/3;
②、 搭接长度不应小于1m, 应等距离设置3个旋转扣件固定, 端部扣件盖板边缘至搭接水平杆杆端的距离不应小于100mm。
2) 、 主节点处必须设置一根横向水平杆, 用直角扣件扣接且严禁拆除。主节点两个直角扣件的中心距不应大于150mm。( 强制性条文)
3) 、 每步的纵、 横向水平杆应双向拉通, 且与已浇捣的框架柱连成整体, 增加整体稳定性。
3、 剪刀撑
1) 、 每道剪刀撑宽度不应小于4跨, 且不应小于6m, 剪刀撑斜杆与地面倾角宜在45°~60°之间。倾角为45°时, 剪刀撑跨越立杆的根数不应超过7根; 倾角为60°时, 则不应超过5根;
2) 、 剪刀撑斜杆的接长应采用搭接;
3) 、 剪刀撑应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上, 旋转扣件中心线至主节点的距离不宜大于150mm。
4、 扣件式钢管模板支撑架的搭设要求
( 1) 、 立杆除顶塔外必须采用对接。相邻立杆的对接扣件不得设置在同一步内。剪刀撑和其它杆件可采用搭接, 搭接长度不少于1000mm, 并不少于2只扣件紧固。
( 2) 、 水平杆搭接长度不应小于1m, 应等距离设置3个旋转扣件固定。
( 3) 、 每步的纵、 横向水平杆必须拉通。
四、 模板拆除
1、 模板拆除前必须有混凝土强度报告, 强度达到规定要求后经技术负责人、 监理工程师审批签字后方可进行拆模。
①、 侧模应在混凝土强度能保证构件表面及棱角不因拆除模板而受损坏后方可拆除。
②、 底模拆除梁长≥8米, 混凝土强度达到100%; ＜8米混凝土强度达到≥75%; 悬臂构件达到100%后方可拆除。
③、 板底模≤2米, 混凝土强度达到≥50%, ＞2米≤8米混凝土强度达到75%, ≥8米, 混凝土强度达到100%方可拆除。
2、 支拆模板时, 在2米以上的高处作业时, 应设置有可靠的立足点, 并有相应的安全防护措施。拆模顺序应遵循先支后拆, 后支先拆, 从上往下的原则。
3、 板模拆除时, 应先拆除斜拉杆或斜支撑再卸掉柱箍和串心螺杆, 然后用撬棍轻轻撬动模板使模板与混凝土脱离, 然后一块块往下传递, 不得直接往下抛。
5、 模板的拆除顺序为先支的后拆, 后支的先拆。先拆非承重模板, 后拆承重模板及支架。
6、 拆模时应注意成品保护, 不能硬撬硬砸, 避免损坏模板和损坏砼表面及墙柱棱角, 影响外观质量。
7、 拆除的模板应及时清理干净, 并涂刷脱模剂, 分类堆放整齐, 以备后用。
五、 质量保证措施和技术措施:
1、 模板和支撑必须具有足够的强度、 刚度和稳定性,安装上层模板及支架时下层板应具有承受上层荷载的承载能力。
2、 当梁、 板跨度大于4m时, 应按规定起拱, 起拱度为跨度的1/1000~~3/1000.
3、 所有墙、 板内的预留孔洞必须留置正确, 固定牢固, 防止因砼浇筑时挤压而产生移位。
4、 模板安装完成后应有班组长、 栋号长及专职质量员进行三级检查, 发现问题及时整改; 经自检合格后再报监理工程师验收, 经监理工程师验收合格后方可进入下道工序施工。
5、 浇混凝土时要安排技术好、 责任心强的木工值班看模, 发现异常情况应及时处理。
6、 现浇结构模板安装的偏差应符合下表规定:
项 目
允许偏差( mm)
检验方法
轴线位置
5
钢尺检查
底模上表面标高
±5
水准仪或拉线、 钢尺检查
截面内部尺寸
基 础
±10
钢尺检查
柱、 墙、 梁
+4、 -5
钢尺检查
层高垂直度
不大于5m
6
经纬仪或吊线、 钢尺检查
大于5m
8
经纬仪或吊线、 钢尺检查
相邻两板表面高低差
2
钢尺检查
表面平整度
5
2m靠尺和塞尺检查
六、 安全方面
( 1) 、 搭拆脚手架时工人必须戴好安全帽, 扣好下颚带, 系安全带, 穿防滑鞋。
( 2) 、 操作层上施工荷载应符合本方案设计要求,不得超载;不得在脚手架上集中堆放模板、 钢筋等物件。严禁在脚手架上拉其它设备的缆风绳或固定、 架设混凝土泵管及起重设备等。
( 3) 、 模板支架使用期间, 不得任意拆除杆件。
( 4) 、 沿脚手架外侧严禁任意攀登。严禁高空抛掷。
( 5) 、 混凝土浇筑过程中, 应派专人观测模板支撑系统的工作状态, 观测人员发现异常时应及时报告施工负责人进行加固处理。
七、 文明施工措施
( 1) 、 每天做好工完料清的落手清工作。
( 2) 、 使用电锯加工的木屑锯沫必须每天进行一清理。
( 3) 、 模板支架在支设、 拆除和搬运时, 必须轻拿轻放, 上下、 左右有人传递
技术负责人

交底人

被交底人签字
