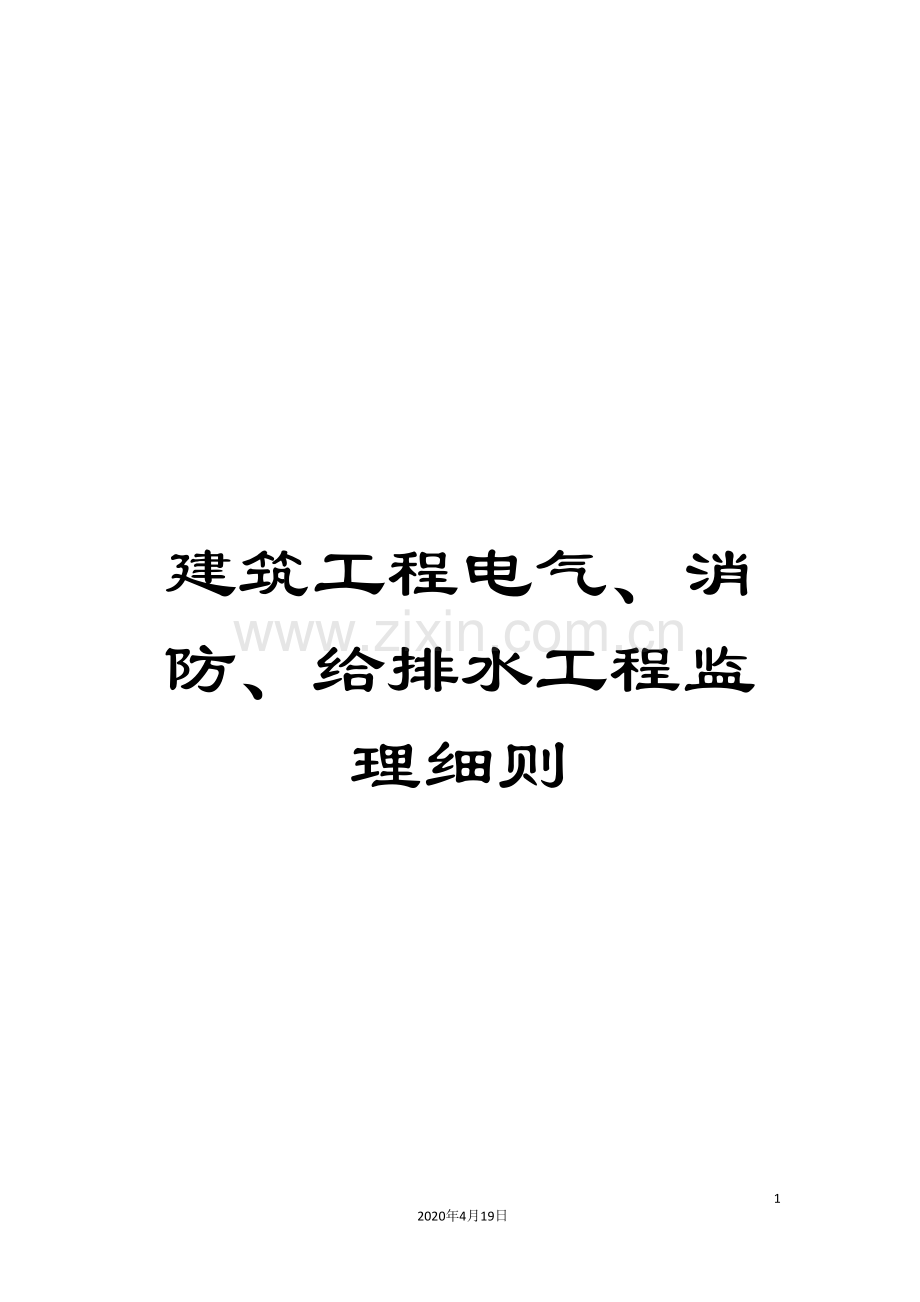

建筑工程电气、消防、给排水工程监理细则

38
2020年4月19日
文档仅供参考

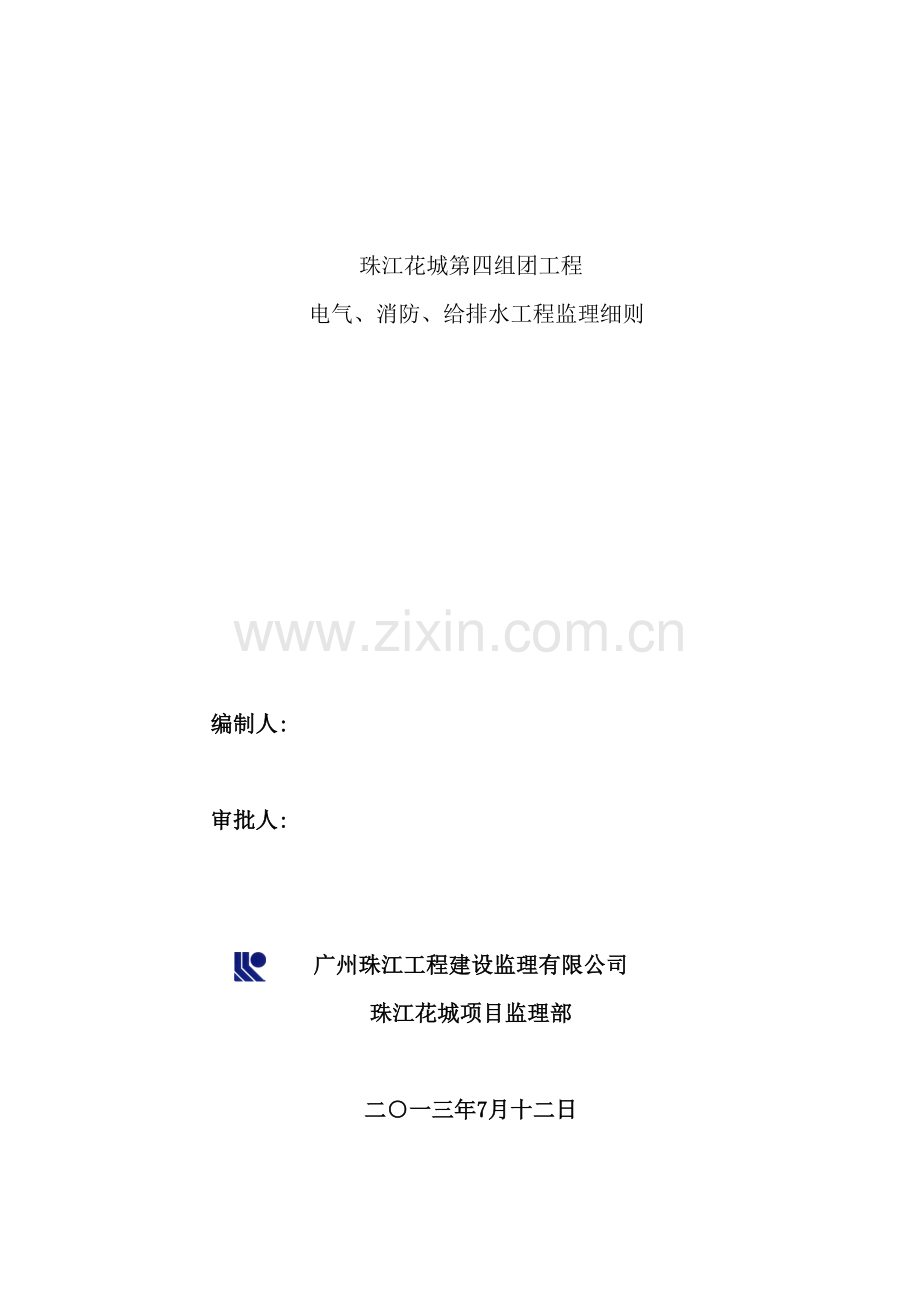

珠江花城第四组团工程
电气、消防、给排水工程监理细则

编制人:

审批人:

广州珠江工程建设监理有限公司
珠江花城项目监理部

二○一三年7月十二日

目 录

一、 工程概况……………………………………………………2
二、 暖通工程监理细则…………………………………………2
三、 给、排水系统、卫生器具监理细则……………………..4
四、 消防系统监理细则………………………………………..8
五、 电气安装工程及防雷接地系统监理细则……………… 20

一、工程概况
1、工程项目名称:珠江花城第四组团1#—8#栋及地下室建安工程
2、工程类别:房屋建筑工程
3、工程项目地点:长沙市开福区综合农场渔业分场
4、建设单位名称:湖南珠江实业投资有限公司
5、工程项目组成:1#-3#栋均为18层,4#-7#栋为32层,8#为酒店式公寓楼33层,一、二层为商业裙楼,均为框剪结构,高层建筑物之间有1层地下室及人防地下室;4#-6#栋之间有一层骑楼为商铺
二、暖通工程
1、暖通工程概况及内容:
1).当大楼发生火警时,除消防用排烟.送风.加压风机外,其余通风设备应由消防控制中心切断电源.。
2)穿越防火墙处及防火分隔处的变形缝两侧的风管均设置防火阀.
3)防烟楼梯间及其前室、合用前室:
1~7#楼地上塔楼部分的防烟楼梯间和消防电梯前室、合用前室均经过凹廊或者阳台进入,其防烟楼梯间和消防电梯前室、合用前室均采用自然排烟。普通防烟楼梯间可开启外窗净面积每5层不小于2m2;合用前室可开启外窗净面积每层不小于3m2,消防电梯间前室可开启外窗净面积每层不小于2m2;剪刀梯防烟楼梯间采用自然排烟,保证每个楼梯间可开启外窗净面积每5层不小于2m2;
1-7#楼地下室部分的防烟楼梯间在首层设置可开启净面积不小于2m2的外窗进行自然排烟,其对应的合用前室满足自然排烟条件的设置可开启净面积不小于3m2的采光井进行自然排烟。不满足自然排烟条件的合用前室设置加压送风机单独加压送风,加压送风量为2 m3/h。
8#楼为33层的建筑物,地上塔楼部分的加压送风系统采用高区、低区分别设置。高区系统负责18~33层,低区系统负责1~17层。其剪刀梯防烟楼梯间和合用前室均设置独立的加压送风系统(其中剪刀梯防烟楼梯间合用加压送风竖井),共4套加压送风系统。防烟楼梯间的加压送风量高、低区均为为45000m3/h,合用前室的加压送风量高区为14000m3/h,低区为19500m3/h。加压送风机分别设置于屋顶和地下室加压送风机房内。
8#楼地下室的防烟楼梯间单独设置加压送风系统一套,加压送风量为1 m3/h,并设置余压阀。
2、地下部分排烟设计:
地下汽车库采用平时排风系统和排烟系统合用的双速箱式离心风机。车库排烟量按每小时6次换气计算。地下车库除防火分区十二的车库设机械补风外,地下一层车库其余防火分区的进风利用车道和侧墙百叶、采光井自然补风。车库机械补风风量为机械排烟量的50%。
非机动车库采用平时排风系统和排烟系统合用的措施。设若干防烟分区,在排烟支管上设置电控防火阀,按照最大防烟分区120m³/m²*h计算排烟量,非机动车库采用车道自然进风。排烟风机房均设置在地下各层机房内。
120m³/m²*h计算排烟量,非机动车库采用车道自然进风。排烟风机房均设置在地下各层机房内。长度超过20m的内走道设置排烟系统,同时按照排烟量的50%设计机械补风。排烟和补风机房均设置在地下各层机房内。
3、地上部分的各区域用房均采用自然排烟方式,其自然排烟口的净面积不小于该房间面积的2%设置,排烟窗距最远点的水平距离不超过30m。地上办公用房的内走道为长度不超地上办公用房的内走道为长度不超过60m的内走道,采用自然排烟方式,其自然排烟口的净面积不小于该走道面积的2%,排烟窗口距最远点的水平距离不超过30m。
4、设气体灭火后排风的用房:地下一层的变配电房等,事后排风量按8次换气确定,事后通风时间不小于2h,风口距地300mm, 并设置相应的电动阀门。
5、 排烟风机选用
机械排烟风机采用电机外置的双速柜式离心风机,当火灾发生时,由消防中心发出指令,使担负火灾区域排烟的风机高速运行;当烟气温度达到280℃时,设在排烟风机前的排烟防火阀熔断关闭,联锁风机停止运行。排烟风机应保证在280°C时能连续工作30min。
6、质量控制
6.1、质量的事前控制:
1)熟悉相关图纸内容及设计变更内容
2)设备定货时,必须满足和符合设计要求。
3)所有设备材料均应经验收合同后方可使用。设备的基础到货核定后(或供应方有可靠文字依据或资料通知)方可进行施工。
4)施工前密切关注和检查土建的预留、预埋工作是否符合要求和到位。
6.2、质量的事中控制:
施工和安装程序是否符合规程规范要求。
风机及风管的支、吊架是否符合设计要求。
风管的接头、风管的材质、厚度以及风管是否符合和满足要求。砖砌风道是否内壁光滑平整不漏风。
7、质量的事后控制:
待本系统的全部设备、设施及构配件安装完毕,并经调试合格后先进行单机试车。合格后进行系统的连动试车。合格后进行交工验收。
三、给、排水系统及卫生器具
1、监理内容及概况
工程概况:本建筑总用地面积42161平方米,总建筑面积约139547.2平方米,建筑高度99.800m,±0.000对应的绝对标高为33.60m。地下1层,功能为车库和设备用房,停车位495辆, 地上33层,其中1~7#楼为普通住宅,8#楼为综合楼,4#和6#楼首层为商业网点。1~7#楼普通住宅住户共882户,8#楼办公式公寓共372户。
2、生活给水系统
1)水源:本建筑用水接自市政自来水管网,供水压力为0.25MPa。分设1个DN150生活水表、1个DN100商业水表、1个DN150消防用水水表及1个DN50绿化用水水表。
2)用水量:(1) 住宅用水量定额为350 L/d.人,最高日生活用水量为1033.9m3/d,最大时用水量为107.7m3/h。(2) 公寓用水定额为350L/d.人,最高日生活用水量为260.4m3/d,最大时用水量为27.13m3/h。
3、 系统分区
给水系统竖向分为4个区:(1) 1区:1~7#楼地下室至3层,8#楼地下室至4层,由市政管网直接供给。(2) 2区:1~7#楼4层至18层,8#楼5层至14层,由变频调速泵组供水。(3)3区:1~7#楼19层至25层,8#楼15层至24层,由变频调速泵组供水。(4)4区:1~7#楼26层至32层,8#楼25层至33层,由变频调速泵组供水。
4、机房布置:
供水设备设置在地下室-1层泵房。按用水功能分为住宅和商业两个水泵房。
（1） 住宅水泵房设置2座自洁式不锈钢水箱,总有效容积为170M3。2区变频供水设备设计流量为25 L/s,扬程80m,3区恒压变频供水设备设计流量为7.7 L/s,扬程102m,4区恒压变频供水设备设计流量为7.7L/s,扬程130m。
（2） 商业水泵房设置2座自洁式不锈钢水箱,总有效容积为95M3.2区变频供水设备设计流量为8.33 L/s,扬程70m,3区恒压变频供水设备设计流量为8.33L/s,扬程100m,4区恒压变频供水设备设计流量为7.5L/s,扬程125m。
5、管线安装
1)管道上的阀门,其重量不应由管道承担,应自行固定牢固。
2)除图中注明的排气点外,还应在施工中出现的水平管线局部凸起点设置排气阀。热水管线以0.003的向上坡度坡向立管。
3)室外给水管线试验压力:0.6MPa。入户水表前给水管线1、2供水分区试验压力为1.20MPa,3、4供水分区试验压力为1.45MPa,入户水表后给水管线采用试验压力为1.0MPa。
6、卫生洁具
1)卫生洁具和配件应符合CJ164- <节水型生活用水器具>要求。
2)卫生洁具采用陶瓷制品,颜色由业主和装修设计确定。
3)低水箱坐式大便器,采用下出水,水箱容积为6L,有两档(3L/6L)冲水。
4)公共卫生间洗手盆采用红外线感应式水龙头,小便器采用红外感应式冲洗阀。
5)卫生器具排水管预留孔洞位置根据所选洁具尺寸确定。
7、排水系统
1)市政排水:本工程周边道路已经建成市政排水管网,市政排水采用雨水和污水分流制。
2)污水和废水系统:①本工程最高日排水量为1164m3/d。②室内粪便污水和洗涤废水采用分流制。粪便污水经过化粪池处理,公共厨房含油污水经厨房隔油装置(由厨具专业公司配套)及室外埋地隔油池的二级处理后,在室外与洗涤废水合流,接入市政污水管网。③±0.00以上为重力自流排水, 地下室集水井采用潜污泵提升排出。④公共卫生间设环形通气管,住宅卫生间污水和废水设置专用通气立管,住宅厨房仅设置伸顶通气管。
8、雨水
1)屋面雨水采用重力自流系统,设计重现期为 。
2)室外地面雨水设计重现期为2年,雨水量为674L/s。
9、空调冷凝水系统
1)柜式分体空调预留冷凝水接口应比本层地面高100mm。
2)壁挂式分体空调预留冷凝水接口应比墙洞低100mm。
3)客厅同时预留高、低两个接口。
10、室内排水系统管道连接
1)排水管道的横支管与横干管的连接,横干管与立管的连接,应采用45°斜三通,或90°斜三通。
2)立管底部与排出管连接处,应采用两个 45°弯头或采用弯曲半径不小于 4 倍管径的 90°弯头。
3)支管接入横干管、立管接入横干管时,应在横干管管顶或其两侧 45°范围内接入。
4)应在立管底部设置固定设施。
5)应在明装水平管段的起点处安装带检查口的弯头或三通堵头,图中一般不标出。
6)除自带符合规范要求的存水弯外,其余卫生器具和地漏均应设置存水弯,水封高度不小于50mm。
7)公称直径大于或等于110mm的明装塑料排水立管和横管,在穿越楼层和防火墙或进入管井处,设阻火圈或防火套管等阻火装置。
8)位于管道竖井内的塑料排水管,当管道竖井大于1平方米时,每隔2～3层,设阻火圈或防火套管等阻火装置。
11、室外排水
1)不同直径的管道在检查井内的连接采用管顶平接。
2)排水管管径≤300mm时,在小区主要道路以外的排水检查井采用塑料排水检查井。
3)道路上排水管线采用砖砌检查井,排水管管径≤400mm时,井径为∅700mm;排水管管径为600～800mm时,井径为∅1250mm;当排水管管径800～1000mm时,井径为∅1500mm。 虹吸雨水出户的第一个检查井应采用钢筋混凝土检查井。
4)雨水口设于有道牙的路面时采用砖砌偏沟式雨水口,而设于无道牙的路面时采用砖砌平箅式雨水口。雨水口深度不大于0.9m,连接管为DN200。
5)管道基础:对于一般土质,基础承载力特征值fak≥80KPa时,基底铺设一层100mm厚中粗砂垫层;对于土质较差,基础承载力特征值55≤fak＜80,或槽底处在地下水位以下时,基底铺设一层200mm厚砂砾垫层;对于软土地基,基础承载力特征值fak＜55时,必须对地基进行加固处理,在达到规定地基承载力后,再铺设中粗砂垫层。
6)回填材料:从管底基础面至管顶以上0.5m范围内,采用碎石屑或中粗砂回填。
12、排水管道坡度:图中未注明标高或坡度的重力流排水管线,管道坡度按下表选用,排水铸铁管应采用标准坡度,UPVC管能够选用最小坡度。通气管以0.01的上升坡度坡向通气立管。
13 管材、阀门及敷设
1)给水
1.1室外埋地给水管线采用钢丝网骨架增强复合塑料管,公称压力1.0MPa,电热熔连接。小区道路及消防车道埋深不小于0.7m,其余非道路位置埋深不小于0.5m。
1.2 室内给水管线: (1) 入户水表前,采用钢塑复合给水管,公称压力为1.6MPa,管径≤DN100采用丝扣连接,管径＞DN100采用卡箍或法兰连接。 (2) 入户水表后,采用建筑给水聚丙烯管道(PP-R)。设计压力为0.6MPa,冷水管线选用S5系列,生活水泵出水管线泵房内部分、热水管线选用S3.2系列。管材和管件应选用同一厂家、同一配方原料,使用厂家专用热熔机具。
1.3 安装在吊顶内的管线做闭泡橡塑防结露保温,厚度20mm。安装在屋面的管线做闭泡橡塑防结露保温厚度20mm,外做0.5mm厚镀锌铁皮保护层。热水管线干管、立管和阀门外做闭泡橡塑保温,厚度30mm。
1.4 阀门:公称压力为1.6MPa。采用全铜质闸阀,＞DN50采用明杆闸阀,法兰连接,≤DN50采用截止阀,丝扣连接。
1.5 止回阀:公称压力为1.6MPa,采用消声缓闭止回阀。
1.6 减压阀:公称压力为1.6MPa,采用能减静压的可调先导式减压阀。
1.7倒流防止器均采用低阻力倒流防止器。
1.8 水泵采用全不锈钢材质
1.9 燃气热水器、电热水器必须带有符合国家标准保证使用安全的装置。
2)排水
2.1 污水、废水、通气、空调冷凝水、阳台雨水管线:采用UPVC排水管(污废水立管采用内螺旋消音UPVC排水管),粘接连接。排水立管每层设置一个伸缩节,架空敷设的横管,直线管段大于2m设置一个伸缩节,两个伸缩节的最大间距应小于4m。
2.2 屋面雨水排水:采用钢塑复合管,管径＜DN100采用螺纹连接,管径≥DN100采用法兰连接。
2.3 潜污泵排水管线:采用钢塑复合管,管径＜DN100采用螺纹连接,管径≥DN100采用法兰连接。阀门采用铜芯球墨铸铁外壳闸阀,公称压力为1.0MPa。
2.4 预埋在地下室结构底板内的管线:自流排水管线,采用离心浇铸铸铁管;压力排水管采用钢塑复合管。
2.5 室外排水管线: 污水、雨水排水管线采用UPVC双壁波纹排水管,环刚度为8KN/m2,承插弹性胶圈柔性接口。
2.6 除注明外,地漏采用全铜或不锈钢防臭地漏(洗衣机地漏采用防返溢、防干涸地漏),清扫口采用全铜或不锈钢材质。
3)塑料管标识外径给排水塑料管标识外径与图中标示公称管径对照表:

四、消火栓灭火给水系统:
1、工程概况: 本建筑总用地面积42161平方米,总建筑面积约139547.2平方米,建筑高度99.800m,±0.000对应的绝对标高为33.60m。地下1层,功能为车库和设备用房,停车位495辆, 地上33层,其中1~7#楼为普通住宅,8#楼为综合楼,4#和6#楼首层为商业网点。1~7#楼普通住宅住户共882户,8#楼办公式公寓共372户。1~7#楼属于一类高层住宅,8#楼属于一类高层综合楼。
2、消火栓系统:
1)用水量:(1) 室外消火栓用水量:30L/s。(2) 室内消火栓用水量:(3) 火灾延续时间:3h。
3、给水系统: 由市政给水管网引入两条DN150给水管,与室外环状消火栓管网连接。室内消火栓系统竖向分为2个区:(1) 低区:地下一层至18层(2) 高区:19层至33层
4、 系统控制: 发生火灾时能够经过以下方式启动消火栓水泵:(1)在消火栓箱处按下启泵按钮启动;(2)在消防控制中心启动;(3)在消防水泵房就地启动;(4)经过增压泵的压力控制启动。水泵应配置定时低频自动巡检装置,巡检周期设定为7天(可调)。
5、消火栓箱
1)、室内消火栓箱配置: 室内消火栓一套,栓口直径DN65,消防水带采用衬胶水带,长度25m;消防卷盘一套,栓口直径DN25,配备胶带内径19mm,长度25m。消火栓箱下部配置灭火器。
2)、消火栓箱尺寸:700×1800×240mm(宽×高×厚)。
3)、消火栓箱门材料应符合消防要求,应有明显标记,不得隐蔽。
4)、室内消火栓栓口离地面高度为1.10m,栓口出水方向向下或与设置消火栓的墙面相垂直。
5)、消火栓栓口动压超过0.5MPa的楼层采用减压稳压消火栓。
6、室外消火栓: 室外消火栓采用地上式,设有一个直径为150mm或100mm和两个直径为65mm的栓口,数量为5个,个,布置详见给排水总平面。
7、消防水泵
消火栓主泵采用多级立式双出口离心泵,一用一备,设计参数:Q=40L/s,H1=135m,H2=90m,N=90KW。
8 自动喷水灭火系统
1)闭式喷水系统
①设置范围:地下室,走道,前室,办公室,客房,通风机房,面积大于5m2的卫生间等。1~7#楼塔楼住宅部分按”高规”7.6.2点可不设置自动喷淋系统。
②危险等级: 地下室为为中危险 II 级,地上为中危险 I 级。
③消防用水量:按照地下室计算,喷水强度为8L/min.m2,作用面积160m2,消防用水量为30 L/s。火灾延续时间为1h。
④给水系统 系统采用湿式喷水灭火系统。系统竖向分为2个区低区:地下一层至16层;高区:17层至33层。
⑤喷头选择 地下室车库等无吊顶场所采用直立型玻璃球喷头,吊顶下、自动扶梯下采用吊顶型下垂玻璃球喷头,公称动作温度68℃。吊顶内采用直立型玻璃球喷头,公称动作温度79℃。厨房采用直立型玻璃球喷头,灶台附近公称动作温度93℃,其余位置公称动作温度79℃。喷头流量系数为K80。
⑥应有备用喷头,其数量不应少于总数的1%,且每种型号均不得少于10只。
⑦直立型喷头与楼板的距离为100mm。
⑧图中所注喷头间距与其它工种发生矛盾时,能够适当调整,喷头布置间距必须满足不大于3.4m, 不小于2.4m,喷头与边墙距离不大于1.7m。
⑨净高超过80cm的吊顶,应在吊顶内增设喷头。当通风管道、排管、桥架等障碍物的宽度超过120cm时,应在其下方增设喷头。图中一般不再表示。
⑩喷头与障碍物的距离,应符合现行国家规范<自动喷水灭火系统设计规范>第7.2条、<自动喷水灭火系统施工及验收规范>第5.2.8条的规定。
9、系统控制 发生火灾时能够经过以下方式启动喷淋水泵:(1)报警阀压力开关连锁启泵;(2)在消防控制中心启动;(3)在消防水泵房就地启动;(4)经过稳压泵的压力控制启动。水泵应配置定时低频自动巡检装置,巡检周期设定为7天(可调)。在消防控制中心启动,在消防水泵房就地启动,经过稳压泵的压力控制启动。水泵应配置定时低频自动巡检装置,巡检周期设定为7天(可调)。
10 喷淋主泵:采用多级双出口立式离心泵,两用一备。设计参数为:Q=30L/s,H1=145m,H2=95m,N=75KW。
11 消防水池
1)消防用水量:室内消防用水量为540m3。室外消防用水由市政管网提供。
2)地下室消防水池:贮存室内灭火用水。室内消防水池储水总容积为540m3,分成2路
3)7#楼屋顶消防水池:有效容积为18m3。
12 管材、阀门及连接
1)管材及连接: 低区管道采用普通热镀锌钢管,高区管道采用加厚热镀锌钢管。管径＜DN100采用丝扣连接,管径≥DN100采用卡箍连接。
2)阀门:
①公称压力: 1.6MPa。
②泵房内、地下室的阀门采用明杆闸阀,吊顶内的阀门能够采用有明显启闭标志的蝶阀,球墨铸铁材质。
③水泵出水管采用防水锤消声止回阀。
④报警阀前后、水流指示器前的阀门采用信号阀门。
⑤连接方式:＞DN50采用法兰连接,≤DN50采用丝扣连接。
3)消火栓管线外刷防锈漆和红色调和漆各两道。喷淋管线外刷防锈和桔红色调和漆各两道。
4)消火栓系统低区管道试验压力为1.40MPa,高区管道试验压力为1.75MPa,自喷系统管道低区试验压力为1.43MPa,高区管道试验压力为1.85MPa。
5)管材、阀门和系统组件必须符合国家现行的相关标准,并经国家级消防产品质量监督检验机构检验认证。
13 气体灭火 地下室柴油发电机房、变配电房及首层电气开关房设置S型气溶胶灭火系统,灭火设计密度0.13kg/m3。气体灭火系统应经专业公司深化设计,报设计审核后方可施工。
14灭火器
1)8#楼3~33层办公式公寓灭火器配置场所属于严重危险等级,单具灭火器最小配置级别为3A每个消火栓箱内配置2个5kg(MF/ABC5)手提磷酸胺盐干粉灭火器,超出保护距离的地方单独设置手提灭火箱。
2)地下车库、4、6#首层商业网点、8#楼首二层商业用房、电梯机房,灭火器配置场所属于中危险等级,单具灭火器最小配置级别为2A(地下车库为55B)。每个消火栓箱内配置2个4kg手提磷酸胺盐干粉灭火器。
3)1~7#楼住宅灭火器配置场所属于轻危险等级,单具灭火器最小配置级别为1A。每个消火栓箱内配置2个2kg手提磷酸胺盐干粉灭火器。
4)变压器房、高低压配电房和发电机房设置推车式MFT/ABC20,单具灭火器最小配置级别为183B。

15、监理范围:
本大楼消防、自动喷淋、生活用给排水系统及卫生器具等专业施工图的全部内容。
六、监理控制目标
(1)工期目标、质量目标、投资目标见下表

序号
分项工程名称
质量目标
工期目标
投资目标
1
生活给排水工程
合格
合同工期内
合同造价内
2
消火栓、喷淋给水工程
合格
合同工期内
合同造价内
3
通风与空调工程
合格
合同工期内
合同造价内

(2)安全、文明施工管理目标
督促并协调承包方搞好安全、文明施工管理工作,杜绝人身伤亡事故,避免火灾事故发生,基本消除各种违章作业,做到文明施工。
、质量控制
(1)质量的事前控制
1)认真掌握和熟悉质量控制的各种技术依据
2)对施工场地、施工组织设计、施工平面布置进行质量验收,做到先验收合格后再开工。
3)审查本专业施工队伍资质以及技术人员资格,不合格不予开工。
4)对本专业工程所需的原材料、半成品和设备做到先检后用,不合格产品坚决禁止用在工程上。
5)对施工所需的各种机械设备进行质量检验。
6)审查本专业施工阶段提交的施工组织设计和各种施工方案,不合格不报总监签字。
7)协助施工单位完善质量保证体系。
8)审核施工单位关于管材、阀门、喷头等成品的取样及送检的方法与方案,做到按科学方法取样。
9)审核施工单位在施工中对成品,如消火栓箱、过滤机、水泵等的保护方法,并监督实施。
10)对施工单位的各种试验室进行资格预审。
11)完善质量报表,质量事故报告制度。
(2)质量的事中控制
1)施工工艺过程的质量控制详见下表

序号
分项工程
名 称
质量控制重点
质量控制
手段、方法
控制依据
1
生
活
给
水
工
程
给水管穿墙、基础、楼板时预留孔及套管位置、标高
平行检查、观察
设计图纸
施工验收规范
给排水标准图集
给水支管暗埋、预留管槽位置、标高
观察、量测
施工图纸
给排水标准图
给水管管径、标高以及管卡数量和位置
平行检查、量测
施工图纸和规范
阀门、水咀的型号以及安装位置
观察、量测
设计图纸
施工验收规范
给排水标准图集
给水管道的清洗以及管道的试压
观察、旁站
施工验收规范
2
生
活
排
水
系
统
排水管道穿墙,楼板基础的预留孔和预埋套管的位置和标高
观察、量测
设计图纸
施工验收规范
给排水标准图集
排水支管、管径、坡度以及排水方向
观察、量测
设计图纸
立管检查口、通气帽以及管道支架和吊架安装位置
观 察
设计图纸和规范
卫生洁具安装
量 测
设计图纸
施工验收规范
卫生间灌水试验
旁 站
施工验收规范
排水立管通球试验
旁 站
施工验收规范
3
消
火
栓
给
水
系
统
消火栓管穿墙、基础、楼板的预留孔和预埋套位置与标高
观察、量测
设计图纸
施工验收规范
给排水标准图集
消火栓管道连接、阀门的安装
观察、量测
设计图纸
施工验收规范
消火栓管道的支架与吊架的安装
观察、量测
施工验收规范
消火栓箱安装位置以及栓口标高
观察、量测
设计图纸
施工验收规范
消火栓管道的除锈、防腐、保温
观察、量测
施工验收规范
消火栓管道清洗和水压试验
旁 站
设计图纸
施工验收规范
4
通风
与
空调
工程
风管制作、风管部件与消声器制作安装
观察、测量
设计图纸
施工验收规范
通风与空调设备、制冷系统安装
观察、测量
设计图纸
施工验收规范
空调水系统管道与设备安装
观察、测量
设计图纸
施工验收规范
防腐绝热
观察、测量
施工验收规范
系统调试
旁 站
施工验收规范

2)工序交接检查
坚持上道工序不经检查验收不准进行下道工序的原则,上道工序完成后,先由施工单位进行自检、专职检,认为合格后再通知专业监理工程师到现场检验,检查合格后签署认可方能进行下道工序。
3)对本专业工程所有隐蔽工程进行检查验收。
4)行使质量监督权,下达停工指令。
为了保证工程质量,出现下述情况之一者,监理工程师有权指令施工单位立即停工整改。
①未经检验即进行下道工序作业者。
②工程质量下降经指出后,未采取有效改正措施或采取了一定措施,而效果不好,继续作业者。
③擅自采用未经认可或批准的材料。
④擅自变更设计图纸的要求。
⑤擅自将工程转包。
⑥行使好质量否决权,为工程进度款的支付签署质量认证意见,其流程如下图。
建设方
水暖施工组

拒

付
支付申请

支付证书
监理项目部

专业监理工程师

同意或拒付

总 监

工程款支付核签程序图
5)建立质量监量日志,逐日记录有关工程质量动态及影响因素的情况。
6)每月向总监和业主报告有关工程质量方面的情况,重大质量事故及其它质量方面的重大事宜及时向总监报告。
(3)质量的事后控制
单项工程完工后,施工单位自检合格后再提出验收申报表,其工作流程如下图。
施工单位提出单项工程验收申报表
整理单项工程技术资料
签署中间验收书
签署工程质量原始凭证
否
合格
合同现场检查
验收质量验收单
实验室检验资料
专业监理工程师
监理项目部
业主、设计院
(4)质量保证资料核查表
分部工程
质量保证资料
给水
排水
工程
1、材料、设备出厂合格证、卫生许可证
2、管道焊口检查和严密性试验记录
3、系统清洗记录
4、排水管灌水、通水实验记录

序号
分项工程名称
质量目标
投资目标
工期目标
1
动力、照明布线、防雷、接地
合格
合同造价内
合同工期内
2
消防综合布线
合格
合同造价内
合同工期内
3
图像监控布线
合格
合同造价内
合同工期内
4
语言信息布线
合格
合同造价内
合同工期内
(2)安全、文明施工管理目标
督促并协助承包方搞好安全、文明施工管理工作,杜绝人身伤亡事故,避免火灾事故发生,基本消除各种违章作业,做到文明施工。
5、进度控制
(1)组织措施:监督承包商将进度控制责任到人,建立进度协调制度。
(2)技术措施:协助承包商建立施工作业体系,增加同进作业的施工面,采用高效能的施工机械设备,尽量采用施工新工艺、新技术,缩短工艺过程间和工序间的技术间歇时间。
(3)经济措施:要求建设方对拖延工期者进行经济处罚,对工期提前者实行奖励。
(4)合同措施:按合同要求及时协调有关各方进度,以确保项目形象进度要求。
1)进度的事前控制
①协助建议方编制好项目实施总过度计划,做到质量与进度协调与统一。
②审核施工单位提交的施工进度计划,重点审核是否符合总工期控制目标的要求,审核施工进度计划与施工方案的协调性和合理性。
③审核施工单位提供的施工方案,审核保证工期,充分利用时间的技术措施的可行性、合理性。
④审核施工单位提供的施工平面图与施工方案、施工进度计划的协调性和合理性。
⑤制定由业主供应材料、设备的需用量及供应时间参数编制消火栓箱、风机盘管、防排烟风机和喷淋头的采购计划。
2)进度的事中控制
进度的事中控制,一方面是进行进度检查,动态控制和调整;另一方面,及时进行工程计量,为向施工单位支付进度款提供进度方面的依据。
①建立反映工程进度的监理日志
逐日如实记载每日形象部位及完成的实物工程量,同时,如实记载影响工程进度的内容、人为和自然的各种因素:暴雨、大风、现场停水、停电等注以起止时间(小时、分)。
②工程进度检查
审核施工单位每半月、每月提交的工程进度报告,审核的要点是:
A、计划进度与实际进度差异
B、形象进度:实物工程量与工作量指标完成情况的一致性
③按合同要求,及时对本专业工程量进行验收。
④对本专业工程进度、计量方面进行签证。
⑤工程进度动态管理
当实际进度与计划进度发生差异时,及时分析产生的原因并提出进度调整的措施和方案,并相应调整施工进度计划及材料、设备、资金等进度计划。
⑥对本专业工程进度款的支付签署进度、计量方面的认证意见。
⑦定期向总监报告本专业工程的有关进度情况。
3)进度的事后控制
当实际进度与计划进度发生差异时,在分析原因的基础上采取以下措施:
①制定保证总工期不突破的对策措施
A、技术措施:缩短工艺时间,减少技术间歇期间,实行平行流水立体交叉作业。
B、组织措施:如增加作业队数、增加工作人数、增加工作班次。
C、经济措施:如实行包干奖金,提高计价单价,提高奖金水平。
D、其它配套措施:如改进外部配合条件、改进劳动条件、实施强有力调度。
②制定总工期突破后的补救措施。
③调整相应的施工计划、材料设备、资金供应计划等,在新的条件下组织新的协调和平衡。
6、投资控制:
(1)投资控制流程如下

合同价目标分析
(确定各项目投资控制的目标值)
计 量
支 付
投资控制措施
合 同 价
合同的实施

合同价目标分析
(确定各项目投资控制的目标值)

月季度向总监理提供报告

(2)投资的事前控制
1)熟悉设计图纸、设计要求、标底、标书,分析合同价构成因素,明确工程费用最易突破的部分和环节,确定投资控制的重点。
2)预测工程风险及可能发生索赔的诱因,制定防范对策,减少向业主索赔的发生。
3)督促业主按照合同的条件,如期提交施工现场。
4)按合同要求,如期、如量的供应由业主负责的材料、设备到现场。
(3)投资的事中控制
1)按合同规定,及时答复施工单位提出的问题及配合要求,不要造成违约和索赔条件。
2)施工中主要搞好设备安装与土建的协调关系。
3)对各方提出工程设计变更修改要慎重,应进行技术经济合理性预测分析。
4)严格经费签证。
5)按合同规定,及时对本专业已完工程量进行计量签证。
6)督促业主按合同规定及时支付进度款。
7)完善价格信息制度,及时掌握国家调价的范围和幅度。
8)检查、监督本专业工程施工队伍执行合同情况,使其全面履约。
9)定期向总监报告专业工程投资动态情况。
10)定期、不定期的进行工程费用超支分析,并提出控制工程费用突破的方案和措施。
(4)投资的事后控制
1)审核专业施工单位提交的工程结算书。
2)公正的处理施工单位提出的索赔,索赔程序如下图。
施工单位提出索赔报告

仲裁
调整－
+
+
+
+
－
－
－
(有效)
(有据)
索赔生效
业 主
业 主
双方达成一致后签署
起草索赔意见和批复
意见一致
接受索赔报告并与对方谈判
索赔的计算正确?
索赔的依据有效完整?
索赔的理由成立?
专业监理工程师配合
总监主持审核

(有理)

7、工程的竣工验收
(1)消防及给排水系统的竣工验收前应完成的工序、内容及步骤。
1)管道的冲洗:
①给水管道在系统运行前,先用水清洗和消毒。要求以每小时不水于1.5M/S的流量进行冲洗。并符合<给、排水工程施工质量验收规范>GB50242- 中的4.2.3条的规定。
②雨水管及排水管的冲洗以管道畅通为合格。
③消防管道(给水)的冲洗:
A、室内消防栓给水系统及喷水系统在与室外管道连通前,必须先将室外管道冲洗干净,其冲洗强度应达到消防时最大设计流量。
B、室内消火栓在交付使用前应冲洗干净,其冲洗强度应符合<建筑给排水工程施工质量验收规范>的要求。
C、自动喷水系统按<自动喷水灭火系统施工及验收规范>GB50261-96 要求进行冲洗。
(2)管道水箱的试压和实验:
1)给水泵出水管试验压力为1.6Mpa,其余给水管试验压力不低于0.6Mpa,试验方法按<建筑给排水工程验收规范>要求进行。
2)消防栓管道试验压力为2.0Mpa,保持两小时无明显掉压为合格。
3)自动喷水系统试验压力为2.0 Mpa,试验方法按<自动喷水管道验收规范>进行。
4)室内雨水管道注水至最上层雨水斗持续1小时后,液面不下降为合格。
5)污水及雨水的立管、横干管还应做通球试验。
6)钢板水箱的满水试验应按国家标准02S101(矩型给水箱)中要求进行。现浇砼水池满水试验24小时渗漏率应小于1/1000,热水箱满水试验应24小时无渗漏(注意水压试验的压力表应位于系统和实验部分的最低部位)。
(3)管道支、吊架的防腐处理,保温及标识:
1） 管道(及支架)在试验合格后,涂刷底漆前应清除表面的灰尘及污垢,锈斑、焊渣等,涂刷油漆厚度应均匀,不得有脱皮、起泡、流漏等现象。
2） 水池内的爬梯、管道以及构配件刷无毒瓷釉防腐涂料。
3） 室外(屋顶)的给排水管道需进行保温,保温后外刷两层防火漆,给水管外刷蓝色环,消水栓管刷梓丹二道,外刷红色调和漆二道。自动喷水管刷梓丹二道,红色、黄环调和漆二道。管道支架除锈后刷梓丹二道,灰色调和漆两道。
8、监理依据
(1)<监理规划>
(2)<监理规范>
(3)<中华人民共和国工程建设标准强制性条文>
(4)<建筑安装工程质量检验评定统一标准>
(5)<建筑工程质量管理条例>
(6)<工程建设监理合同>
(7)<工程施工承包合同>
(8)给排水专业施工设计图纸
(9)图纸会审纪要及设计变更
(10)<建筑给水排水及采暖工程施工质量验收规范>GB50242-
(11)<通风与空调工程施工质量验收规范>GB50243-
五、电器安装工程及防雷接地系统
1、监理范围:
电气安装工程的监理范围,具体包括大楼的动力照明、消防、信息工程设施所需的原材料、构配件。设备、设施的进场以及防雷接地,避雷接闪器的安装。
2、高低压系统及负荷等级:
(1)A:公变高压主进线引自K1-1高压开关站,原设置在3#栋架空层高压开关站K1-2,设计变更改至1#栋至3#栋之间西边地库。B:专变高压进线3#分配由二组团中心配316,318柜引入。3#中心配(8#栋),高压主进线由珠江线开关站5,间隔编号305供电,作为备用电源;K1-2开关站312柜供电,作为主供电源。C:各公变配电房、专变配电房位置、高低压路由详见长沙电业局珠江花城四组团供配电工程设计图纸。
(2) 本工程中1~3#楼住宅属于二类高层,消防设备、消防电梯、客梯、应急照明等用电属于二级负荷,其余为三级负荷。4~7#楼住宅及8#楼办公公寓属于一类高
