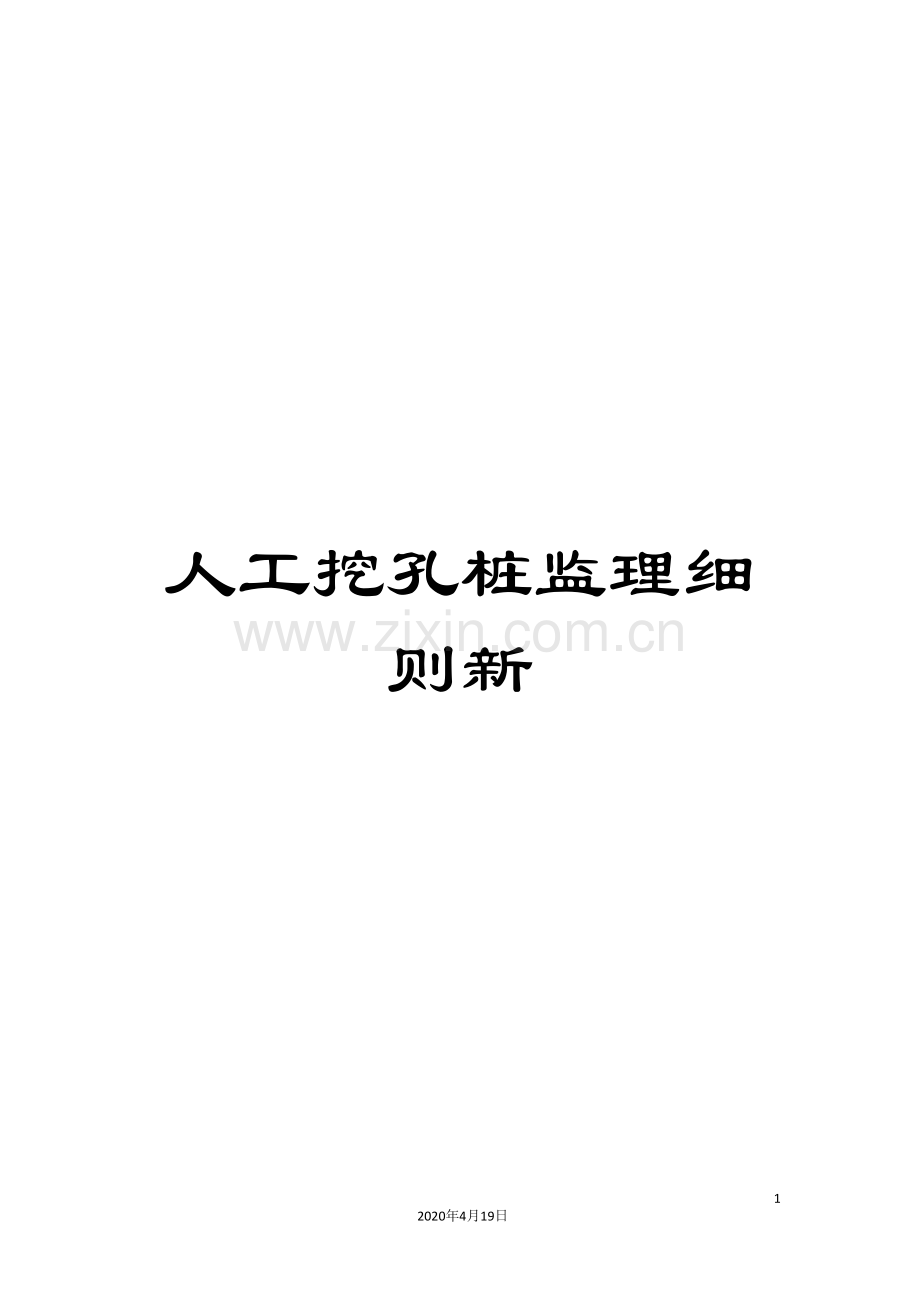

人工挖孔桩监理细则新.doc

人工挖孔桩监理细则新

9
2020年4月19日
文档仅供参考
文件编号：惠建监·桩基·挖桩- 01

陆河县兴业大厦
人工挖孔灌注桩工程

监 理 细 则

编制部门：技术部
专业监理：
项目总监：

惠州市建设集团工程建设监理公司
月 日

主送：深圳市坪荣建筑工程有限公司
抄送：陆河县兴业大厦

收件人（签名）：

《人工挖孔灌注桩》工程监理细则

一、 施工准备阶段的工作：
1、 承包人、监理人必须熟悉桩基础平面图、桩大样、桩台大样图和工程地质钻探报告等技术资料，监理人组织设计技术文件交底和图纸会审工作，并形成记录。
2、 严格审查桩基础施工组织设计（或方案），注意审查桩基础施工顺序和施工方法。
3、 提前20天准备好桩基础施工所需的砂、碎石、水泥、钢筋等材料，检查材料出厂合格证或试验报告，有必要时要进行复查试验。
4、 审查砼配合比。
5、 检查桩基础的定位放线。
6、 检查桩基础的施工安全技术交底，监督承包单位建立安全制度将安全教育落到实处。

二、 施工过程阶段的监理：
2．1 成孔工程质量监理：
1、 对轴线和桩位进行复核才开挖第一节桩孔土方，并在第一节混凝土护壁投测桩位十字轴线，对轴线重复校核。
2、 监督检查施工单位作好桩基施工记录（包括桩垂直度、持力层情况、扩大头尺寸、桩长、偏位等）。
3、 《强制性条文5．1．4条》规定：人工挖孔灌注桩的桩位偏差必须符合表2—1规定，桩底清孔质量必须干净无沉渣。
灌注桩的平面位置和垂直度允许偏差 表2—1
序

号

成孔方法
桩径允许偏差（mm）
垂直度允许偏差（%）
桩位允许偏差（mm）
1~3根、单排桩基垂直于中心线方向、群桩基础的边桩
条形桩基沿中心线方向、群桩基础的中间桩
1
人工挖孔桩
混凝土护壁
+50
<0.5
50
150
钢套管护壁
+50
<1
100
200
4、 桩持力层必须满足设计要求，终孔时尚应复验孔底持力层土（岩）性。嵌岩桩必须有桩端持力层的岩性报告。
5、 第一根挖到设计标高的桩为成孔试验桩，要求承包人必须通知监理人、设计院、勘察部门、业主、质监站的有关工程技术人员到现场进行验收，对桩径、桩长、桩基持力层、入岩深度等指标进行验收，并作为其它桩验收的标准。以后每根桩经承包人自检合格签字后，必须通知地勘部门的岩土工程师现场验收，确认达到设计要求后才能终孔。
6、成孔中应注意的一些工程质量问题：
① 垂直偏差大：
桩孔垂直度超偏差，是由于开挖过程中未按每挖一节即吊线坠核查桩中的垂直度，致使挖完以后垂直超偏差；必须每挖完一节根据井上口护臂上的轴线中心线吊线坠，用尺杆测定修边，使井壁圆弧保持上下顺直。
② 孔壁坍塌：
因桩位土质不好，或地下水滲出造成孔壁土体坍落，开挖前应掌握现场土质情况，错开桩位开挖，随时观察土质松动情况，必要时可在坍孔处用砌砖封堵，操作进程要紧凑，不留间隙，避免坍孔。
③ 井底残留虚土太多：
成孔、修边以后有大量虚土存积在井底，未认真清除。挖到规定深度以后，除认真清除虚土外，放好钢筋笼之后再检查一次，必须将孔底的虚土清除干净。必要时用水泥砂浆或砼封底。
④ 孔底积水过多：
成孔以后孔底积水，开挖过程中采取的排水措施不当，渗出的地下水积聚在井底。地下水位高、渗出量大的地区，应采取降水措施，将地下水位降低到桩底以后然后开挖。少量积水浇灌时首盘可采用半干硬性砼。

2．2 成桩工程质量监理：
1、 《强制性条文5．1．4条》规定：人工挖孔灌注桩的桩顶标高至少要比设计标高高出0.5m，每浇注50m3必须有1组试件，小于50m3的桩，每根桩必须有1组试件。
2、 在混凝土浇灌、振捣操作前进行技术交底，坚持分层浇筑、分层振捣、连续作业。
3、 桩芯砼配合比、水灰比和坍落度必须严格按设计要求的混凝土配合比报告配制，并对其坍落度进行实测，要求每台班实测1次，并做好现场记录。
4、 检查钢筋笼制作。按设计要求的型号、直径、间距、长度等制作，钢筋笼尺寸偏差应在规定允许范围内，其钢筋的焊接型式、焊接型号及质量应符合设计要求和施工规范规定。混凝土灌注桩钢筋笼的质量检验标准应符合表2—2规定：
混凝土灌注桩钢筋笼质量检验标准（mm） 表2—2
项
序
检查项目
允许偏差或允许值
检查方法
主控项目
1
主筋间距
±10
用钢尺量检查
2
长 度
±100
用钢尺量检查
一般项目
1
钢筋材质检验
设计要求
抽样送检
2
箍筋间距
±20
用钢尺量检查
3
直 径
±10
用钢尺量检查
注意问题——钢筋笼扭曲变形：
钢筋笼加工制作，点焊不牢，未采用支撑加强筋，运输吊放时易产生变形、扭曲。钢筋笼应在专用平台上加工。主筋与箍筋点焊要牢固，支撑加强要可靠，吊运要竖直，使其平稳地放入井中，保持骨架完好。
5、 检查材料合格证和试验报告，灌注桩用的原材料砼强度必须满足设计要求和施工规范规定。
6、 监督检查施工单位的试块应在浇灌地点制作，试块组数应按规定留置，要求每条桩留置一组试块。
7、 浇注砼前必须对桩进行清底工作，严禁出现沉渣。并必须书面提出砼施工申请，经主管监理工程师批准后才能浇灌桩芯砼。砼施工时，监理员必须实行旁站监督，监督每道施工工序符合设计和施工规范要求，发现问题必须及时指出和处理，并上报主管监理工程师或总监理工程师。
8、 浇灌桩芯砼时必须采用串筒，保证砼的自由落差小于2m。若地下水较大还应采用水下砼浇筑方法。
9、 桩芯砼分层振捣的高度应小于80cm，必要时用铁管、竹杆、钢筋钎人工辅助振捣。
10、 人工挖孔混凝土灌注桩的质量检验标准见表2—3规定：
人工挖孔混凝土灌注桩的质量检验标准 表2—3
项
序
检查项目
允许偏差或允许值
检查方法

主控项目
单位
数值
1
桩 位
见本细则表2—1要求
基坑开控挖前量护筒，开挖后量桩中心。
2
孔 深
mm
+300
只深不浅，用重锤测，嵌岩桩应确保进入设计要求的嵌岩深度。
3
桩体质量检验
按基桩检测技术规范。如钻芯取样，大直径嵌岩桩应钻至桩尖下50cm
按基桩检测技术规范
4
混凝土强度
设计要求
试件报告或钻芯取样送检
5
承载力
按基桩检测技术规范
按基桩检测技术规范

一般项目
1
垂直度
见本细则表2—1要求
吊垂球测量
2
桩 径
见本细则表2—1要求
用钢尺量
3
沉渣厚度
端承桩
mm
≤50
用沉渣仪或重锤测量
摩擦桩
mm
≤150
4
砼坍落度
水下灌注
mm
160~220
坍落度仪
干施工
mm
70~100
5
钢筋笼安装深度
mm
±100
用钢尺量
6
混凝土充盈系数
>1
检查每根桩的实际灌注量
7
桩顶标高
mm
+30
-50
水准仪，需扣除桩顶浮浆层及劣质桩体
注：
① 经过检测单位对基桩进行动测、抽芯、静载等检测手段进行进一步检查、确认。
② 桩基工程必须按照一个独立的分项工程进行验收。
11、承包人必须按照合同要求对桩基施工质量负责，如经检测，发现质量问题或缺陷，承包人负责承担有关处理费用。
12、 进行承台施工前，必须对桩顶标高和桩位进行复核，并对桩顶的浮浆按规范进行处理。

三、 成孔成桩时的施工安全及监理措施：
1、 从事挖孔桩作业的工人以健壮的男性青年为宜，并必须经健康检查和井下、高空、用电电、吊装及简单机械操作等安全作业培训且考核合格后，方可进入现场施工。
2、 施工现场所有设备、设施、安全装置、工具、配件以及个人劳保用品等必须经常进行检查，确保完好和安全使用。
3、 直径较大（1.2m以上）桩孔开挖，井口应设护筒，保证操作安全。
4、 桩孔开挖后，现场人员应注意观察地面和建（构）筑物的变化。认真留意孔内一切动态，如发现流砂、涌水、护壁变形等不良预兆及有异味气体时，应停止作业并迅速撤离。
5、 挖出的土石方应及时运走，孔口四周2m范围内不得堆放余泥，机动车辆通行时，应作出预防措施或暂停孔内作业，以防挤压塌孔。
6、 为防止地面人员和物体坠落孔内，桩孔口四周应设安全栏杆。同时在孔口应设水平移动式活动安全盖板，当地吊桶提升到离地面约1.8m， 推活动盖板关闭孔口，手推车推至盖板上，卸土后，再开盖板，下吊桶装土，以防土块、操作人员掉入孔内伤人。
7、 吊桶装土，不应太满，以免在提升时掉落伤人；同时每挖完一节，应清理桩孔顶部周围松动土方、砖块、防止落下伤人。
8、 当孔桩挖至5m以下时，应在孔底面以上3m左右处的护壁凸缘上设置半圆形的防护罩，可用钢（木）板或密眼钢筋（丝）网做成；在吊桶上下时，作业人员必须站在防护罩下面；起吊大块石时，孔子内作业人员应全部撤离至地面后才能进行起吊。
9、 孔内凿岩时应采用湿式作业法，并加强通风防尘和个人防护。
10、 如在孔内爆破，孔子内作业人员应全部撤离至地面后才能引爆；爆破时，孔口应加盖；爆破后，必须用抽气、送风或淋水等方法将孔内废气排除，方可继续下孔作业。
11、 在10m深以下作业，应在井下设安全矿灯或用12V以下的防水带罩灯泡照明，井内一切设备必须接零接地，绝缘良好。
12、 在中途抽水之后，必须先将地面上的专用电源切断，作业人员方可下孔作业。
13、 井口作业人员应挂安全带，井下作业人员必须戴安全帽和绝缘手套，穿绝缘胶鞋；不得在孔内吸烟、使用明火；提土时井下设安全区，防掉土或砖块伤人；在井内必须设有可靠的上、下安全联系信号装置；作业人员每工作4h应轮换一次。
14、 混凝土护壁浇完后应进行检查，如发现有蜂窝、漏水等现象，应及时补强，以防造成事故。
15、 向井内吊放钢筋等材料及施工工具时，必须绑紧系牢，防止溜脱发生坠落事故。
16、 桩试孔施工施工过程中，每日开工前必须对桩孔内的空气进行检测，同时还应经过风管对孔内进行通风。
17、 桩孔挖好后，如不能及时浇筑混凝土，或中途停止挖孔时，孔口应予覆盖。在灌注桩砼时，相邻10m范围内的挖孔作业应停止，并不得在孔底留人。
18、 施工用电开关必须集中于井口，并应装设漏电保护器，防止漏电而发生触电事故。
值班电工必须经常检查一切电器设计及线路，加强维护，及时发现问题并进行妥善处理。
19、 内抽水管线、通风管、电线等必须妥加整理，并临时固定在护壁上，以防吊桶或吊
篮上下时挂住拉断或撞断。

四、基桩分项工程、子分部工程质量验收
4．1 基桩分项工程、子分部工程质量的验收，均应在施工单位自检合格的基础上进行。施工单位确认自检合格后提出工程验收申请，工程验收时应提供下列技术文件和记录：
1、 原材料的质量合格证和质量鉴定（复验）文件；
2、 施工记录及成孔、成桩隐蔽工程验收文件；
3、 检测试验及见证取样文件；
4、 其它必须提供的文件或记录（指设计、监理有关技术处理的通知或报告）；
4．2 对隐蔽工程应进行中间验收。
4．3 分部（子）分部工程验收应由总监理工程师或建设单位项目负责人组织勘察、设计单位及施工单位的项目负责人、技术负责人，共同按设计文件和《建筑地基基础工程施工质量验收规范》（GB 50202— ）及其它规定进行。
4．4 验收工作应按下列规定进行：
1、 分项工程的质量验收应分别按主控项目和一般项目验收；
2、 隐蔽工程应在施工单位自检合格后，于隐蔽前24h通知有关人员检查验收，并形成中间验收文件。
3、 （子）分部工程的验收，应在分项工程经过验收的基础上，对必要的部位进行见证检验。
4．5 主控项目必须符合验收标准规定，发现问题应立即处理直至符合要求，一般项目应有80%合格。混凝土试件强度评定不合格或对试件的代表性有怀疑时，应采取钻芯取样，检测结果符合设计要求可按合格验收。
