住宅小区项目施工用电用水方案改
一、临时用电
一、目的
为确保赣源福第工程施工现场的安全用电，防止触电事故的发生，编制了本工程安全用电技术方案，以确定本工程的顺利进行和用电安全。
二、适用范围
适用本工程施工。
三、依据文件资料
3.1本工程设计图纸
3.2高层建筑施工手册
3.3《施工现场临时用电安全技术规范》JGJ46-2001
3.4根据南昌市建委相关内容的规定。
3.5本工程施工组织设计
四、工程概况
赣源福第工程位于南昌市洪都北大道488号，由5栋高层楼及地下室、沿街门楼、会所等组成。
本工程施工用电采用暗敷和架空相结合的方法，施工用电设置五个回路，每一回路设置依据现场设置配电箱，控制机械设备，各回路的设备另设末级配电箱，控制本设备。

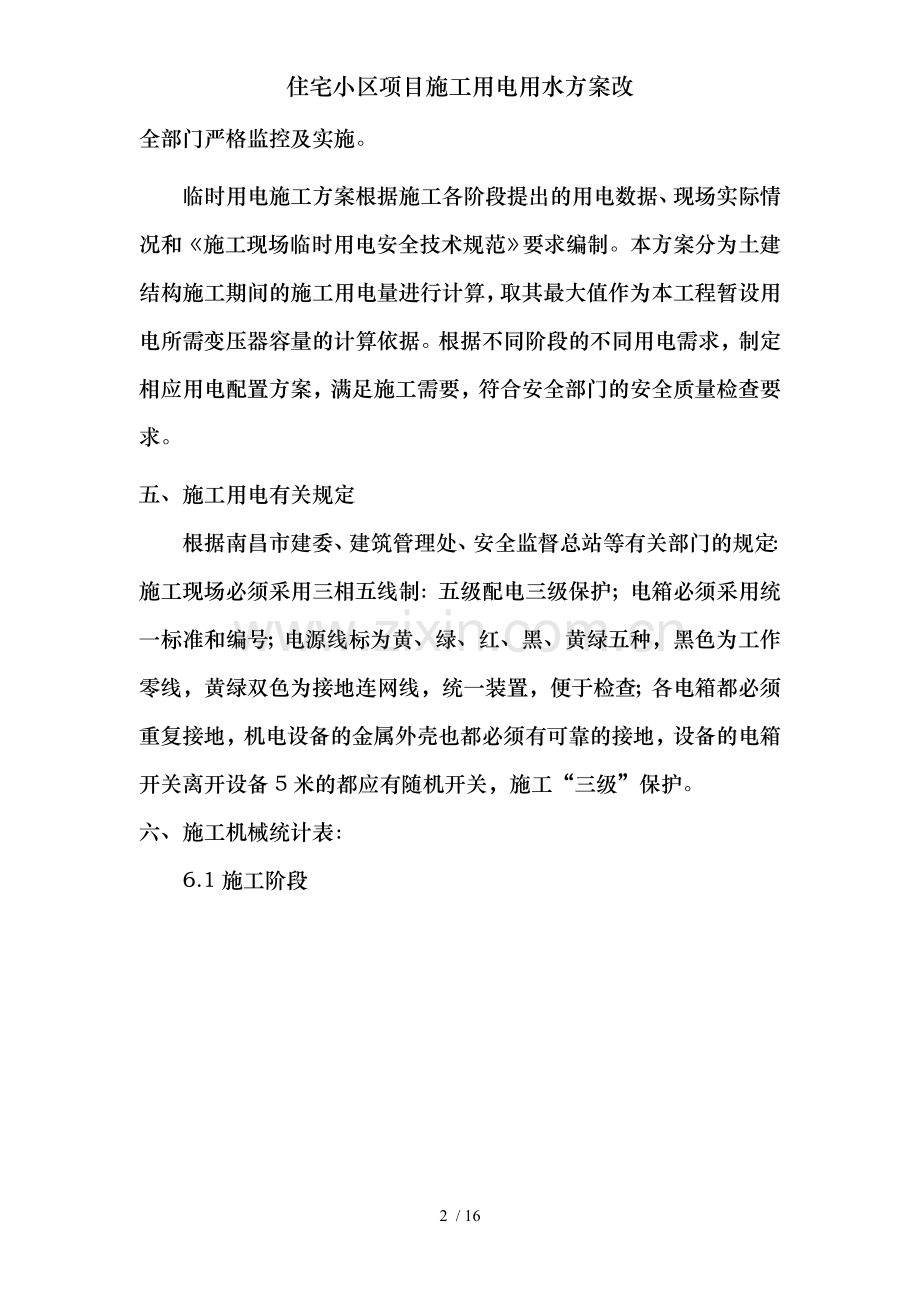

本工程作业面大，涉及施工项目多，临时用电量大，各施工单位要在工程部的统一领导下，听从指挥，协调合作，保证用电安全。临时用电施工方案由电气技术人员编制，由上级主管部门负责审批，安全部门严格监控及实施。
临时用电施工方案根据施工各阶段提出的用电数据、现场实际情况和《施工现场临时用电安全技术规范》要求编制。本方案分为土建结构施工期间的施工用电量进行计算，取其最大值作为本工程暂设用电所需变压器容量的计算依据。根据不同阶段的不同用电需求，制定相应用电配置方案，满足施工需要，符合安全部门的安全质量检查要求。
五、施工用电有关规定
根据南昌市建委、建筑管理处、安全监督总站等有关部门的规定：施工现场必须采用三相五线制：五级配电三级保护；电箱必须采用统一标准和编号；电源线标为黄、绿、红、黑、黄绿五种，黑色为工作零线，黄绿双色为接地连网线，统一装置，便于检查；各电箱都必须重复接地，机电设备的金属外壳也都必须有可靠的接地，设备的电箱开关离开设备5米的都应有随机开关，施工“三级”保护。
六、施工机械统计表：
6.1施工阶段

附表1-24主要用电机具及用电量
序号
设备名称
设备型号
数量
单台功率
总功率
1
混凝土地泵
HBT90
5
90kW
450 kW
2
塔式起重机
FO/23B
6
31.5kW
189kW
3
人货电梯
SCD200/200A
9
20kW
180kW
4
搅拌机

9
6 kW
54 kW
5
高压水泵
/
6
3kW
18kW
6
木工圆盘锯
MJ106
20
3.5 kW
70 kW
7
平刨
MB106C
20
3kW
60 kW
8
插入式振捣棒
ZX-50
20
2.2 kW
44 kW
9
钢筋调直机

6
12 kW
72 kW
10
交流电焊机
BX500
17
15.5kW
263.5kW
11
电渣压力焊机

17
39kW
663 kW
12
对焊机
VN-100
6
50kW
300 kW
13
钢筋切断机
GJ40-1 (BJ-40)
11
3kW
33 kW
14
钢筋弯曲机
GW40
20
3kW
60kW
15
镝灯（大灯）

10
3.5 kW
35kW
16
碘钨灯

50
1 kW
50 kW
17
现场照明及办公

20 kW
18
办公室用电

150kW
合计
2675.5 kW
七、变压器容量计算
以上机械设备考虑其满荷载运行，运用以下公式计算其变压器容量为：
S总=（1.05~1.1）×[K1×∑P1/cosφ+K2×∑P2+K3×∑P3+K4∑P4] (kVA)
式中： S----------------------施工用电总量（KVA）
P----------------------供电设备总需要容量（KVA）
∑P1-------------------各电动机需要总容量
∑P2-------------------电焊机需要总容量
∑P3-------------------室内照明需要总容量
∑P4-------------------室外照明需要总容量
cosΦ------------------各台电动机平均功率因数，取0.75
用电名称
数 量
需要系数
备注
K
数值
电动机
3～10台
K1
0.7
为使计算结果接近实际，应根据不同的工作性质分类计算。
11～30台
0.6
30台以上
0.5
加工厂动力设备

0.5
电焊机
3～10台
K2
0.6
10台以上
0.5
室内照明

K3
0.8
室外照明

K4
1.0
S=1.05×（0.5×1230/0.75+0.5×1226.5+0.8×220+1.0×35）
=1660（kVA）
代入公式1计算可得，供土建结构施工阶段动力照明设备所需变压器容量S =1660 （kVA）
现考虑到各用电设备均不可能满荷载运行，如电焊机可按40％的荷载、钢筋切割机、弯曲机及塔机等均可按60％荷载运行计算，则以上用电容量计算为：
S0=1.05×（0.5×1088/0.75+0.5×1226.5×40％+0.8×220+1.0×35）
=1240（kVA）
现考虑到各用电设备均不可能满荷载运行，如电焊机可按40％的荷载、钢筋切割机、弯曲机及塔机等均可按60％荷载运行计算，考虑到室内外照明均为单相用电可忽略不计，则以上用电容量计算为：
S1=1.05×（0.5×1088/0.75+0.5×1226.5×40％）
=1019（kVA）
根据以上用电容量计算，建议采用两台630KVA变压器（注意三相平衡）。
八、动力电缆选型
一般应根据线缆电流计算公式：
I线=1.05~1.1[K1×∑P1/cosφ+K2×∑P2] /（×U线）=1598.9A
8.1高压线路：由10kV变压器至室外变电站高压电缆，按室外变电站高压侧额定电流I线630A考虑，选用截面为3×240m+1×120mm2的6/10kV的YJV22—0.6/1KV交联电力电缆，查表可知其额定载流量为3×660=1980A，满足工作要求。
8.2低压线路：由室外变电站低压侧回路至B级低压配电箱主空开的低压电缆，每回路按额定电流I线=630A考虑，平行敷设时，选用截面为150m㎡的0.6/1kV的VV—铜导体聚氯乙烯绝缘聚氯乙烯护套电力电缆；重叠敷设时，
九、施工单位电箱及导线分布情况
从箱变低压引出（采用电缆直埋）1回到总电箱，箱内设DZY20-250A、DZY20-200A，空气开关分别为1个、3个。DZ25LE-250A、DZ20Y-200A漏电断路器各1个，HUM10-100A、HUM10-80A 塑料外壳式断路器各4只。在DZ20Y-200A漏电断路器开关下引出一路线沿楼梯间架空进楼层，硬塑导线用70 mm2（采用横担瓷瓶固定）。每隔二层设挂壁式2#电箱2个，箱内设DZ10-100A空气开关1只，AB2-3、AB62-20漏电开关各2只。
总箱内引出一路线至塔吊附近区域设置一电箱，内设DZY20-100A空气开关1只，设AB62-30A漏电开关2只，碰焊机放25 mm2导线，一机一箱一闸一漏用于控制弯曲机、切断机、搅拌机、砂浆机，接线来自最近区域的电箱电源。
本工程生活区及施工现场单独分开，故生活区电源，从业主提供总箱中，引出70mm2五芯电缆线沿围墙加空至东南区域设电箱1只，供生活区域和食堂内使用，内设DZ15LE-100A漏电开关3只，HUM10-200A塑料外壳式断路器2只。一路控制食堂，两路控制宿舍用电，每一间宿舍漏电保护进户均用角钢，控制箱固定。
十、电源线架设
1、所有电源线必须用绝缘子固定，用绝缘线绑扎牢固；
2、架空线离地不低于6M，导线采用三相五线制；
3、所有电缆架空线严禁直接绑扎在脚手架或钢管上；
4、埋地电缆的深度不小于0.6M，电缆沟采用细砂铺垫；
5、电缆线接头采用交叉对接，接头应安全牢靠并有绝缘措施，埋设地下的电缆严禁有接头；
6、引上楼层的线应保证垂直，并用绝缘子固定，固定在墙板柱；
7、施工现场一律采用橡皮绝缘线，不得用塑料胶质线；
8、对一些固定机具的电线应有套管保护；
9、镝灯、碘钨灯应用绝缘材料固定，外壳应接地保护。
10、电线架设要求
架空线路及邻近线路或设施的最小垂直距离（m）
最大弧垂及地面
同杆架设下方的广播线路通讯线
最大弧垂及暂设工程顶端
及邻近线路交叉
施工现场
机动车道
铁路轨道
1KV以下
1-10KV
4.0
6.0
7.0
1.0
2.5
1.2
2.5

铁横担角钢型号选用表
导线截面（mm2）
低压直线杆角铁横担
低压承力杆角铁横担
二线及三线
四线及以上
16~50
∠50×5
2×∠50×5
2×∠63×5
79~120
∠63×5
2×∠63×5
2×∠70×6

横担长度选用表（m）
横 担 长 度
二 线
三线、四线
五 线
0.70
1.50
1.80

十一、接零、接地：
⒈在施工现场专用的中心点直接接地的电力线路中，必须采取接零保护系统。电器设备的金属外壳必须及专用保护零线连接。专用保护零线应由工作接地，配电室零线或第一级漏电保护器电源侧的零线引出。
⒉当施工现场及外电线路共用同一供电系统时，电气设备应根据当地的要求做保护接零或做好保护接地。不得一部分设备作保护接零，另一部分设备作保护接地。
⒊保护零线不得装设开关或熔断器。保护零线应单独设置，不作它用，重复接地线应及保护零线相连接。
⒋保护零线使用铜线不少于10mm2 ，铝线不少于16mm2 ，及电气设备相连的保护零线可用不少于6mm2 绝缘多股铜线。
⒌保护零线统一标志为绿/黄双色线（以前为黑色），在任何情况下不准使用绿/黄双色线作负荷线。
⒍电力变压器或发电机的工作接地电阻值不得大于4欧。
⒎保护零线除必须在配电室或总配电箱处作重复接地外，还必须在配电线路的中间处和末端处做重复接地。重复接地电阻值不大于10欧。
⒏不得用铝导体做接地体或地下接地线，垂直接地体不宜采用罗纹钢。
⒐垂直接地体应采用角铁、镀锌铁管、或圆钢、长度1.5～2.5m，露出地面10～15cm，接地线及垂直接地体连接应采用焊接或螺栓连接，禁止采用绑扎的方法。
⒑施工现场所有用电设备，除做保护接零外，必须在设备负荷线的首端处设置漏电保护装置。
⒒本工程电网属于共用电网，故本工程不准作接零保护，但所有电器都必须有接地措施；
⒓工程所有电源线必须采用三相五线制，电缆采用五芯电缆，接地线采用35mm2五芯电缆及电箱连接重复接地；
⒔接地材料必须采用5×5镀锌角钢或φ48钢管作接地材料，严禁使用螺纹钢作接地材料；
⒕接地深度不小于2.5m，跨度不小于2.5m，用铜接头及接地桩压接或用镀锌扁铁焊接。
十二、安全用电技术措施及电气防火措施
1、整个施工现场供电系统采用TN-S按零保护系统，动力Ⅰ、Ⅱ、Ⅲ回路均采用三相五线制，并在 1DX、2DX、3DX旁重复接地，接地体及接地电阻均按国家规范要求施工。
2、所有用电设备的金属外壳全部及保护零线ＰE相连接，全部开关箱均装漏电保护器。
3、所有电箱均采用标准电箱，并在总箱、1DX、2DX、3DX处设置干粉灭火器。
4、对所有的接地点及保护零线每月定期检查，测试交验做好记录。
5、现场所有临时用电均按《施工现场临时用电安全技术规范》JGJ46-88执行。
6、现场临时用电防火工作应遵从预防为主的方针，加强巡视、检查。备有专用灭火器具。
7、现场临时设施敷设的电线、电缆及闸具必须经过计算电流后，合理选择使用。防止超载运行，过热引起火灾。
8、未经有关部门批准，不得擅自安装、使用电热器具。
9、配电箱、电焊机周围不许堆放易燃物品。电焊把线不得裸露，并做到双线到位，压接牢固。
10、不得擅自调整闸具的过流保护、整定值。并合理选择保险丝，防止短路和过流引起火灾。
11、电气专业人员需持证上岗。
12、施工现场临时用电须建立安全技术档案：临时用电施工方案；技术交底；临时用电工程检查验收记录；接地电阻测试记录；日常维修工作记录。
13、现场用电采用三相五线制，用电设备需二级漏电保护，线路及电气材料选用合格产品。
14、暂电线路、配电箱需定期维护，检修。
15、对配电箱进行检修时，须将其前一级相应的电源开关断电，并悬挂停电标志牌，严禁带电作业。
16、配电箱周围应有二人同时工作的空间，不能堆放任何妨碍操作维修的物品，不得有灌木、杂草。
17、严禁非电工人员拆装电气设备，严禁乱拉乱接电源。
18、现场的所有手持电动工具必须使用三芯橡胶护套电缆线，并装有漏电保护装置，动作灵敏可靠。
十一、安全用电安装维修管理
1、本工程安装维护临时用电必须配备2名专职电工，来负责用电的安装维修保养等工作，并持有效证件上岗；
2、各类用电人员必须掌握安全用电基本知识和熟悉用电设备性能，杜绝不懂电器设备人员操作和玩弄；
3、停用电器设备必须拉闸断电，锁好电箱；
4、使用电器设备前必须按规定配备好相应的防护用品，并检查电器 装置和防护装置是否完好，严禁带病运转；
5、搬迁移动电气设备，必须由电工切断电源后进行；
6、实行夜间值班制度，轮流值日，确保安全。
7、本现场从B级箱以上由总暂设电工负责管理，C级以下由各分包单位提供，经总包方检查合格后方可使用，日常维护由各分包单位专业电工负责。
8、总包方设暂设主管一名，暂设电工4名，其中2名具备高压电器操作证书。
9、总包方暂设电工对现场B级箱及以上临时用电设施进行维护和管理对分包单位负责的C级箱及以下用电设备也要进行定期检查。
10、暂设电工日常维护应作记录，并于临时用电工程拆除后统一归档。
11、各分包单位对施工现场临时用电应每月检查一次，总包方对现场临时用电工程每季度检查一次。总包方检查时，应复查接地电阻值。坚持电气专业人员持证上岗，非电气专业人员不准进行任何的电气部件的更换或维修。
十三、电箱管理
1、各类电箱必须符合安全用电的规范化、标准化、条理化的要求，不准使用木制电箱；
2、进出线必须上进下出并有雨水弯PVC管保护，电箱内统一规格，统一回路，统一接地保护；
3、移动电箱的线长不得大于30米，动力及照明必须分开，严禁混用，必须一机一闸一漏电保护器；
4、手提式电动机械必须有三级保护并有专人管理。
十四、电工：
⒈电工必须经过专业及安全技术培训，经（地）市劳动部门考试合格发给操作证，方准独立操作。
⒉电工应掌握用电安全基本知识和所有设备性能。
⒊上岗前按规定穿戴好个人防护用品。
⒋停用设备应拉闸断电，锁好开关箱。
⒌负责保护用电设备的负荷线，保护零线（重复接地）和开关箱。
⒍移动用电设备必须切断电源，在一般情况下不许带电作业，带电作业要设监护人。
⒎按规定定期（工地每月、公司每季）对用电线路进行检查，发现问题及时处理，并做好检查和维修记录。
⒏应懂得触电急救常识和电器灭火常识。

二、临时施工用水（全工地）

一、概况
施工、生活用水直接按建设单位提供的水源点驳接，装水表计量，楼层施工用水采用贮水池、水泵联合供水方式，泵压水管路及市政水管相连，当市政水压满足时使用市政水，水压不够时，再使用水泵供水，引至楼层施工用水通过二根立管引上，管径为DN65，每根立管每层预留一个DN20截止阀。为了保障现场施工安全、建筑物场地及楼层增设DN65消防管道接口。
二、施工用水量计算
因采用商品砼，现场施工用水主要集中在砌砖、抹灰、冲洗模板、混凝土养护、楼地面水泥砂，施工用水定额为：冲洗模板5L/m2，混凝土养护200L/m3，总用水量按最不利考虑，施工高峰期每台班工作量为：混凝土养护2000m3，冲洗模板3000m2。

n Q1 . N1 1
q1 = K1 K2 Σ .
n=1 T1 . t 8×3600

1.5
q1 = 1.13[20003200+533000] 3
833600
= 21.61L/s
式 中
q１ 施工用水量 ( L/s )
K1 未预计的施工用水系数取1.1
Q1 日工程量
N1 施工用水定额
T１ 有效工作日，按天计算
t 每天工作班数
K2 用水不均衡系数取1.5

三、施工机械用水量q2
因无特殊机械，故用水量忽略不计。
四、施工现场生活用水量q3

P1. N3.K4
q3 =
t . 833600

70035031.5
= = 1.82L/s
13833600

式 中
q3 施工现场生活用水量 ( L/s )
P1 施工现场高峰昼夜人数，取500人
N3 施工现场生活用水定额，取50L
K4 施工现场用水不均衡系数，取1.5
t 每天工作班数
五、生活区生活用水量（q4）

P2. N4.K5
q4 =
2433600

700310032.0
= = 1.62L/s
2433600

六、消防用水量（qs）
按火灾同时发生次数为1次，选用消防用水量为10L/s。
七、总用水量计算
因q1 + q2 + q3 + q4 > qS ，（21.61+1.82+1.62）=25.05L/s＞10L/s，故总用水量Q = 25.05L/s

则
4Q 4325.05
D = = = 0.113m 取管径
pv . 1000 3.143100032.5
D=120mm
式 中
D 配水管直径mm
Q 供水量 L / s
V 管网经济流速，取2.5m/s
八、水源选择
装表计量供生活区用水，施工区用水按甲方提供水源点驳接，为满足消防高层供水，现场增设储水池、水泵供水。因采用市政供水，生活用水、生产用水的水质符合用水水质标准。
九、供水管道布置
略
十、消防给水
采用生产用水和消防用水合用一个系统，现场防火采用消火栓系统。
1、现场消火栓布设
现场消防干管环状布置，消火栓的直径65mm，配备水龙带为 25米，充实水柱为10米，则消火栓保护半径R = 25×0.9 + 0.71×10 = 29.6m沿施工场地布置4个消火栓可满足要求，具体位置略
2、楼层消火栓布设
每根立管每层分别设置一个消火栓接口,可满足要求，消火栓计算同上。
十一、临时排水
施工现场沿施工道路采用明沟排水，截面为200×300mm，直线段每隔20m设置一个沉砂井，卫生间排水采用分流制，粪水排至临时化粪池，采用塑料管暗埋或暗沟，再排至市政污水管网。临时排水具体布置见平面图。
