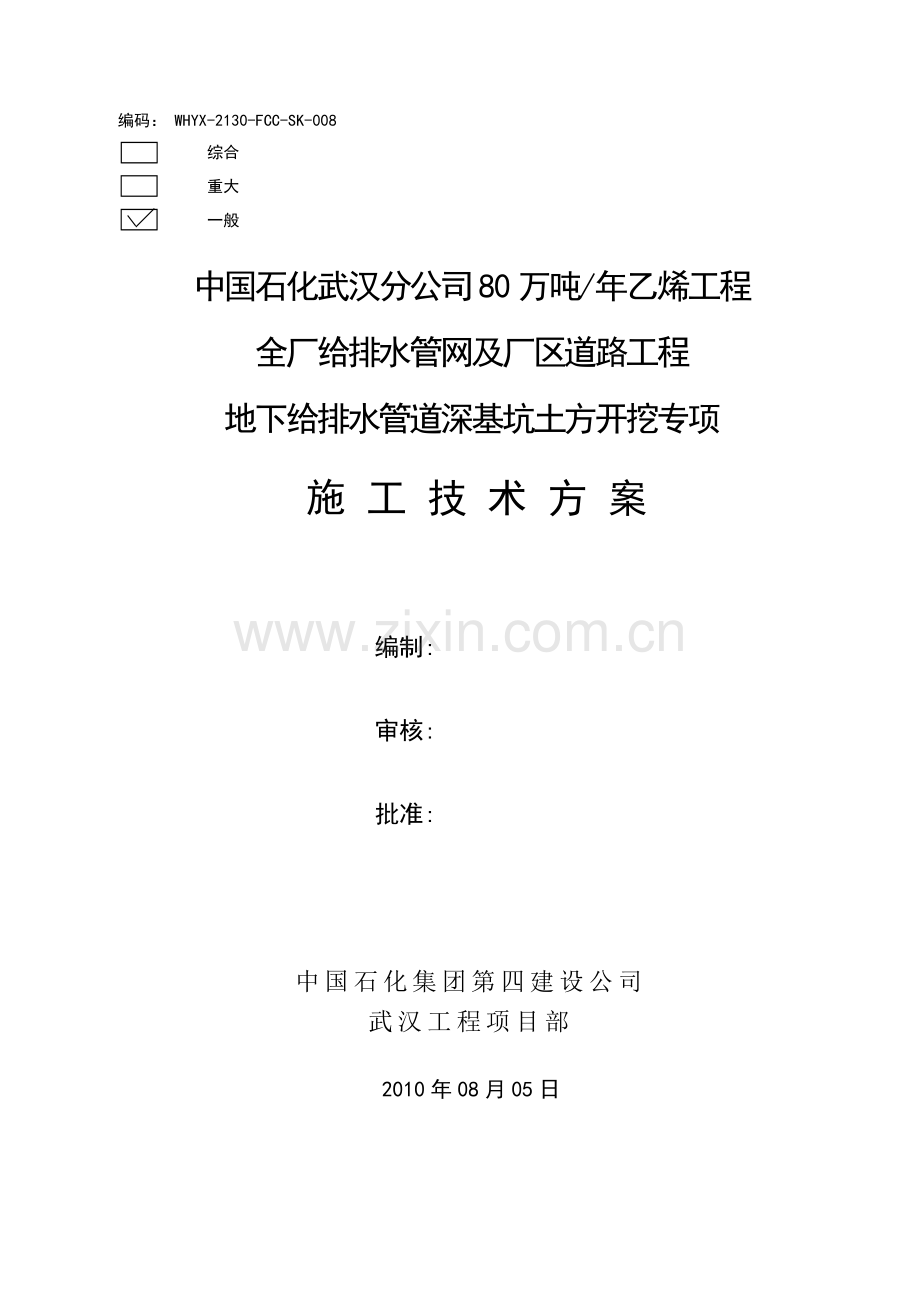

编码： WHYX-2130-FCC-SK-008
综合
重大
一般

中国石化武汉分公司80万吨/年乙烯工程
全厂给排水管网及厂区道路工程
地下给排水管道深基坑土方开挖专项
施 工 技 术 方 案

编制:

审核:

批准:

中国石化集团第四建设公司
武汉工程项目部

2010年08月05日

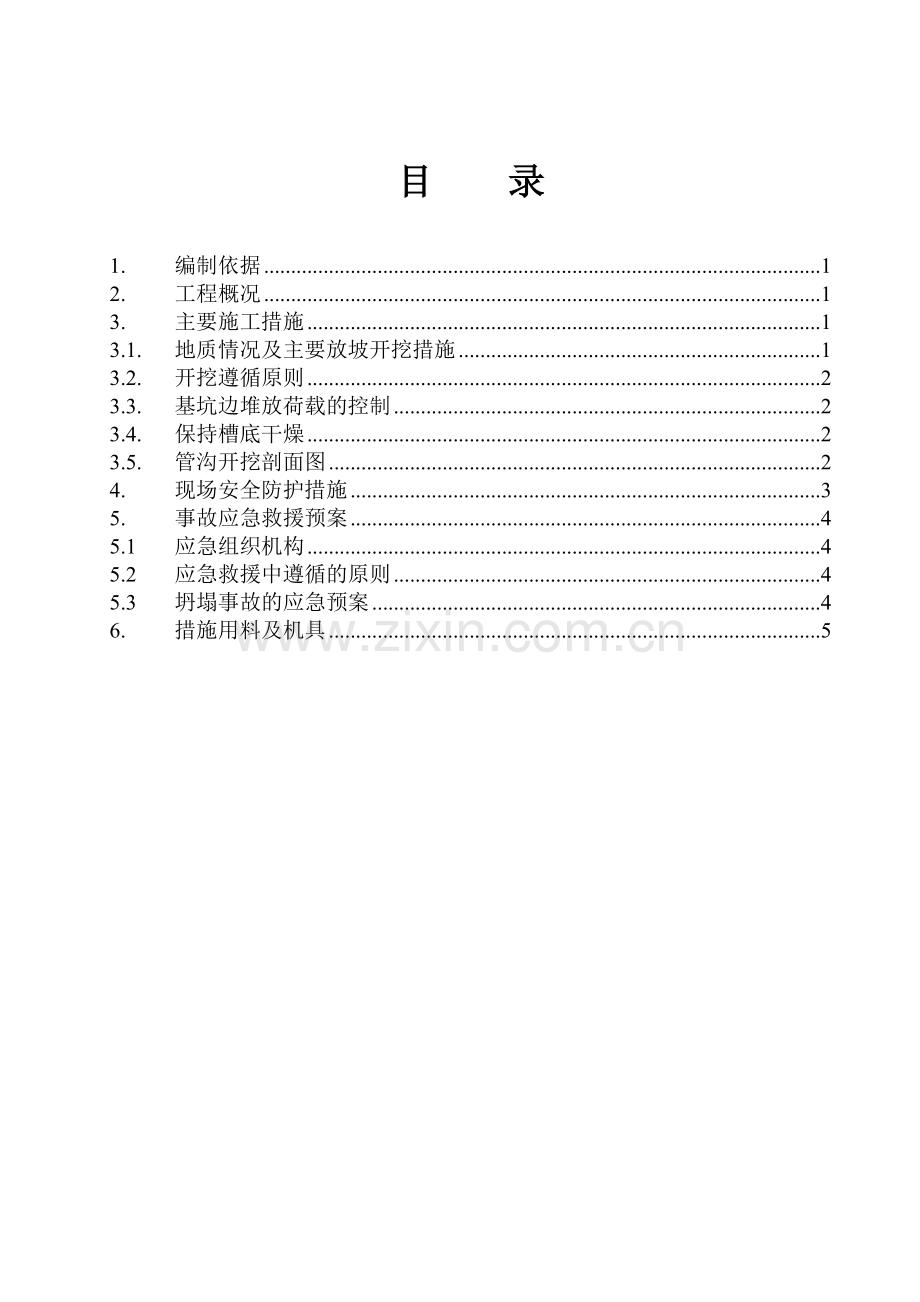

目 录

1. 编制依据 1
2. 工程概况 1
3. 主要施工措施 1
3.1. 地质情况及主要放坡开挖措施 1
3.2. 开挖遵循原则 2
3.3. 基坑边堆放荷载的控制 2
3.4. 保持槽底干燥 2
3.5. 管沟开挖剖面图 2
4. 现场安全防护措施 3
5. 事故应急救援预案 4
5.1 应急组织机构 4
5.2 应急救援中遵循的原则 4
5.3 坍塌事故的应急预案 4
6. 措施用料及机具 5

武汉乙烯工程全厂给排水管网及厂区道路工程地下给排水管道深基坑土方开挖专项施工技术方案
1. 编制依据
1.1 中国石化工程建设公司提供的设计图纸
1.2 项目组提供的地质勘探报告
1.3 现场实际情况（其他已施工区域管沟土方开挖情况）
1.4 相关施工规范及验收标准。
2. 工程概况
我公司负责施工的武汉分公司80万吨/年乙烯工程全厂给排水管网及厂区道路工程（三标段）位于乙烯厂区29号路以东，主要施工内容为8号路、10号路、29号路、31号路、33号路及35号路的给排水管线和道路。根据施工图纸和现场实际测量放线发现，在8号路、10号路上的DN2000mm、DN2200mm的雨水管线及DN700mm的循环水管线的管沟基础开挖深度达到6.5m，按国家规范和公司标准规定，此部分土方开挖深度超过5m，属于深基坑土方开挖，需要编制此深基坑专项施工技术方案。
3. 主要施工措施
3.1. 地质情况及主要放坡开挖措施
根据地址勘探报告本场地钻探揭露深度范围内地层主要为第四系全新统（Q4）冲洪积层和白垩～下第三系（K—E）碎屑岩沉积地层，岩性分别为第四系全新统冲洪积成因的粘性土、淤泥质粉质粘土、砂土、卵石以及白垩～下第三系的强～中风化砂岩、砾岩。属于易发生塌方及流沙地质特征。RD主管线和循环水管线管沟的开挖深度为6.5m，正处在粉土层、粘土层或粉土加粉细砂层。由于粉土层和粘土层稳定性高，干强度高，此部分管沟开挖采取放大坡比的大开挖方案可以满足土方开挖安全要求，根据实际经验现场按1：0.8～1：1的坡比范围进行控制，根据现场土质情况进行调节。当开挖遇到粉土加粉细砂层时，由于此层开挖深度在0.5－1m之内，采取局部边坡支护的方式可以解决局部土质不稳定，易造成边坡塌方的问题。边坡支护采用［20的槽钢在边坡两侧隔1m打一根6m长的垂直桩，采用木模板进行基坑围挡，两侧钢桩之间用槽钢横向连接，以增加抵抗土方向内的侧压力。开挖出的土方尽量远离边沟堆放，以减少边坡的负载。
3.2. 开挖遵循原则
基坑开挖应遵循时空效应原则，根据地质条件采取相应的开挖方式，“分层开挖，先撑后挖”，支撑与挖土配合，在支撑做好后，才可进行下层挖土，严禁超挖。根据时空效应的原理，应按照“分层、分区、分块、分段开挖、留土护壁、先撑后挖，减少无支撑暴露时间”的原则，掌握每个分步开挖的空间几何和支护墙体开挖部分的无支撑暴露时间。基坑开挖过程中，应采取措施防止碰撞支护结构或扰动基底原状土。
发生异常情况时，应立即停止挖土，并应立即查清原因和采取措施，方能继续挖土
3.3. 基坑边堆放荷载的控制
坑边荷载，是形成基坑失稳的不利荷载，加大土体内的剪应力，一旦控制不当，会诱发基坑坍塌的突发。因此，在基坑开挖过程，基坑边缘堆置土方和建筑材料，或沿挖方边缘移动运输工具和机械，一般应距基坑上部边缘不少于2m，弃土堆置高度不应超过2.5m，并且不能超过设计荷载值，严禁超堆荷载。机械设备应根据设备重量、基坑支护情况、土质情况等，经过计算确认。
3.4. 保持槽底干燥
施工过程中，保持槽内干燥，防止水的侵蚀是保证施工安全的重中之重，土体内含水量过大，是造成基坑失稳的一项重要原因。在开挖前，对基坑土体内含水量过大的工程，必须做事先降水措施，以疏干加固坑内土体，达到增大土体的抗剪强度；开挖时，利用人工在沟槽底部两侧各开挖1条宽0.3米，深0.5米的排水沟，在槽底的外侧设集水井排水，将槽底的水位降至槽底0.5米以下；在沟槽的上口外侧2米的地方形成土埂，防止雨水流入沟槽。同时，我们将多备水泵，保证排水需要。
排水沟边缘离开坡脚不小于0.3m，坡度为0.1～0.5%，并应比地面低300-500mm，集水井比排水沟低0.5-1.0m，井壁应及时加固，集水井内水及时排出。
粉土、粘土层管沟土方开挖剖面
1:0.8∽1：1
管道
3.5. 管沟开挖剖面图

［20
2.2m
［20
2.0m
2.0m
［20
4.5m
0.5m
0.5m
1m
1m
粉质粘土加粉细砂层管沟土方开挖剖面

管沟临边防护示意图
600
600
1000
600
1000
H
B
管
φ48脚
间距2000mm
钢斜梯

4. 现场安全防护措施
1）加强安全技术交底工作，配备满足要求的防护用品和工具。
2）加强安全培训工作，对一线作业员工轮流不间断地进行安全培训，以此提高他们的安全操作技能。
3）除了日常的安全检查之外，针对深基坑开挖施工阶段的临边防护、沟底清理、施工用电等易出问题的部位，采取经常性巡查、定向抽查和跟踪检查、专项治理等多种形式，使安全管理工作始终处于受控状态。对于在检查中发现的危险性较大的隐患，及时发出书面整改通知单。
4）加强每日工间巡查，配备足够的专职安全员对基坑内外不安全因素进行排查，发现问题立即排除。
5）在施工前切实清理好基坑壁上浮土，并对基坑上口周边土层进行检查，作好标记，昼夜巡查，发现问题及时组织处理，消除隐患
6） 施工用吊车、挖掘机、电焊机等设备，使用前认真检修和调试，确保施工时运转正常。
7） 各种用电设备应按规范连接电源，杜绝违章作业。
8）当基坑开挖深度超过2m，对临边作业已构成高处坠落的危险，按照高处作业和临边作业的要求，及时在沟槽边设置双道防护栏杆。人员上下基坑，应设置专用安全通道，严禁攀爬模板或支撑系统上下。
9）特殊工作人员持证上岗，安全人员现场巡查，切实作好安全宣传教育工作，严肃查处违纪违规人员。
10）施工时如发现土质与地质钻探情况不符，要及时与监理联系，商讨对策。如发现流砂层，应立即回填并压实，采取相应的降水措施，降低地下水位后再开挖。
5. 事故应急救援预案
1
2
3
4
5
5.1 应急组织机构
由项目部成立应急响应小组，负责指挥及协调工作，进行应急任务分工和人员调度，有效利用各种应急资源，保证在最短时间内完成对事故现场的应急行动。
组长：曹智勇
成员：赵立军、田地、梁胜利、刘伟、陈国胜、姚伟
5.2 应急救援中遵循的原则
a) 紧急事故发生后，发现人应立即报警。
b) 项目应急小组在接到报警后，应立即组织自救队伍，按事先制定的应急救援方案自救；若事态情况严重，难以控制和处理，应立即在自救的同时向专业救援队伍求救，并密切配合救援队伍工作。
c) 疏通事故发生现场道路，保证救援工作顺利进行；疏散人群到安全地带。
d) 在急救过程中，遇到威胁人身安全情况时，应首先确保人身安全，迅速组织脱离危险区域或场所后，再采取急救措施。
e) 如是电、气等事故，应先截断电源、气源的输送，防止事态扩大。
f) 项目部设紧急联络员一名，负责紧急事务的联络工作，明确联络地址和电话。
g) 紧急事故处理结束后，安全负责人应填写记录，并召集相关人员研究防止事故再次发生的对策。
5.3 坍塌事故的应急预案
a) 事故发生后立即报告应急抢险小组。
b) 挖掘被掩埋伤员及时脱离危险区。
c) 清除伤员口、鼻内泥块、凝血块、呕吐物等，将昏迷人员舌头拉出，以防窒息。
d) 进行简易包扎、止血或简易骨折固定。
e) 对呼吸、心跳停止的伤员予以心脏复苏。
f) 尽快与120急救中心联系，详细说明事故地点、严重程度，并派人到路口接应。
g) 组织人员尽快解除重物压迫，减少伤员挤压综合症的发生，并将其转移至安全地方。
h) 若有骨折时应及时用夹板等简易固定后立即送医院。
i) 在没有人员受伤的情况下，现场负责人应根据实际情况研究补救措施，在确保人员生命安全的前提下，组织恢复正常施工秩序。
j) 现场安全员应对施工设备倒塌事故进行原因分析，制定相应的纠正措施，认真填写伤亡事故报告表、事故调查等有关处理报告，并上报公司应急抢险领导小组。
其他未尽安全事宜执行《武汉乙烯全厂给排水管网及厂区道路工程给排水安装施工技术方案》中有关安全的内容。
6. 措施用料及机具
序号
名称
单位
数量
备注
1
槽钢［20
根
50

2
木模板
m2
200

3
彩条布
m2
1000

4
挖掘机
台
6

5
潜水泵
台
4

5
