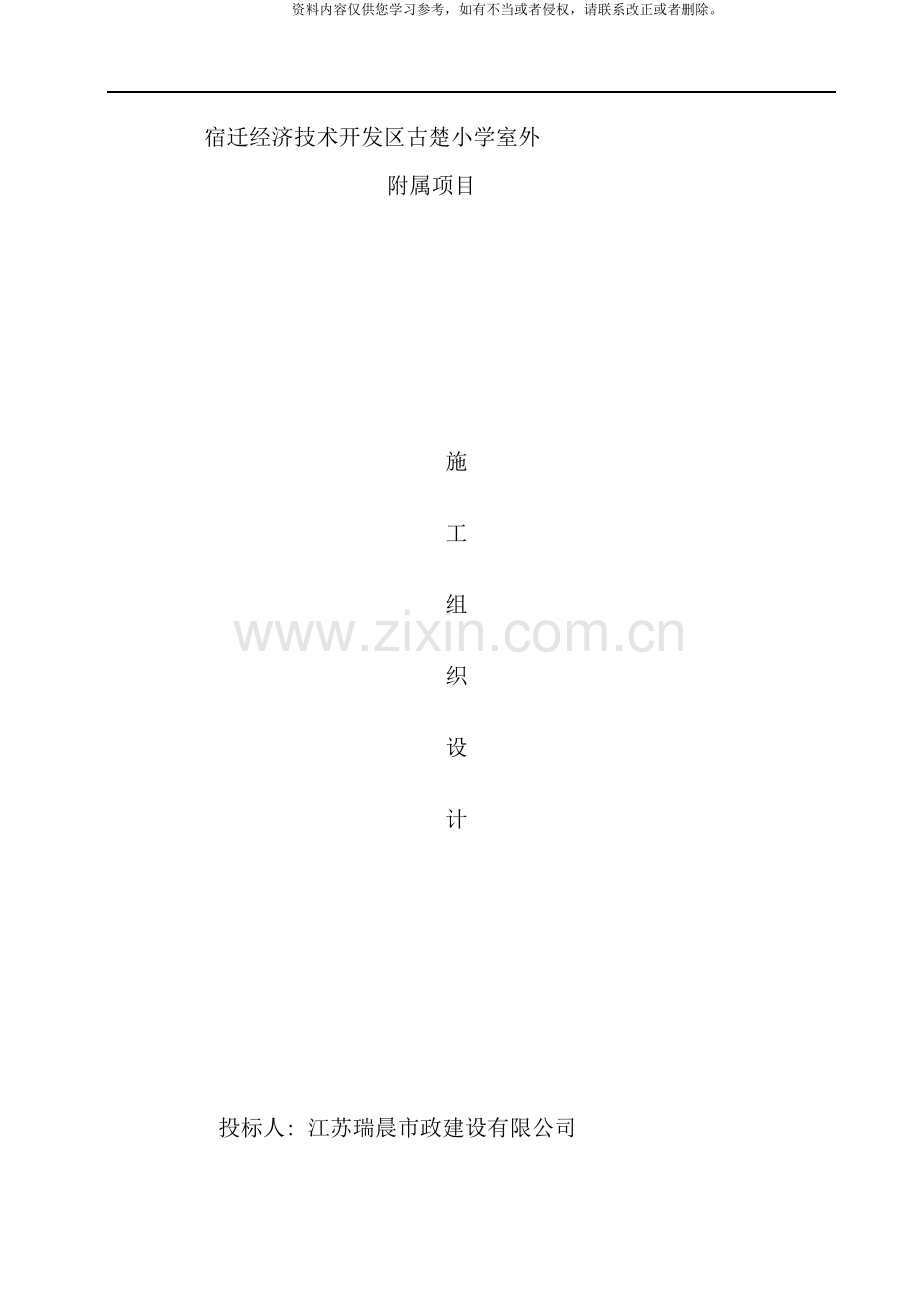

宿迁经济技术开发区古楚小学室外
附属项目

施

工

组

织

设

计

投标人: 江苏瑞晨市政建设有限公司

第一章、 施工组织设计

一、 总体概述(施工程序总体设想及施工段划分)

1.1 工程概况

工程名称: 宿迁经济技术开发区古楚小学室外附属项目

建设单位: 宿迁市经济开发总公司

建设地点: 宿迁经济技术开发区古楚小学

结构类型: 沥青砼路面。

质量标准: 合格。

招标范围: 土方工程、 室外道路工程、 雨污水管道铺设、 室外给水和消防工程。

招标工期: 60 日历天

准确开工日期待中标后与业主协商后确定。

1.1.1 编制说明

本工程名称为宿迁经济技术开发区古楚小学室外附属项目。本工程位于宿迁市南部, 工期 60 日历天, 质量达到合格。

本次招标范围为宿迁经济技术开发区古楚小学室外附属项目; 主要内容包括: 土方工 程、 室外道路工程、 雨污水管道铺设、 室外给水和消防工程。

1.2 设计概要

按城市建设规划及道路要求, 依照《城市道路设计规范》( GJJ37-90) , 本工程道路的 主要技术标准如下:

1.2.1 道路工程

( 1) 道路:

细粒式沥青混凝土

4cm

透油层( 液体沥青)

面层

中粒式沥青混凝土

5cm

粘油层( 液体沥青)

乳化石油沥青封层

0.6cm

垫层

水泥稳定土

20cm

基层

水泥稳定碎石

16cm

总厚

45.6cm

土基压实:

1.2.2 排水工程

1.3 施工段及施工阶段的划分

1.3.1 施工段的划分

由于本工程路线长, 而且施工工程量大, 因此我公司将本工程分三个施工段进行流水

施工: 第一施工段为: 快车道施工;

第二施工段为: 慢车道施工;

第三施工段为: 人行道施工;

第四施工段为: 排水管道铺设。

1.3.2 各项施工段的施工阶段划分

第一阶段: 线路复测、 三通一平, 施工平面布置。本阶段大约持续 5 个日历天, 主要

工作内容有: 施工搭设临建、 施工便道铺设、 场地平整、 施工用水用电等。

第二阶段: 路基施工。本阶段主要施工内容为: 大型土方开挖、 回填及超载预压。

第三阶段: 本阶段主要为排水管道及检查井施工, 测量放线是本阶段的施工重点。

第四阶段: 水泥稳定层施工。

第五阶段: 沥青砼面层施工

第六阶段: 为收尾施工阶段, 边坡修整植被、 排水顺接、 清理退场等。

1.4 施工顺序

1.4.1 总体施工流程

雨、 污排水系统及路基

施 工 准 备

路基路面

测量放线

施工放线

地面杂草、 腐质土清除干净

地表清理

挡土墙工程

基底处理及排水鸿沟导流

路基分层填筑、 检测

回填砂和土

水泥稳定层

管沟开挖

路缘石铺设

管道敷设及污水井检查施工 场地清理、 竣工验收 沥青砼面层

1.4.2 各分项工程施工顺序

1、 路基填筑

测量放样完成→工、 料、 机准备及填土材料重型击实试验等项目完成→开工报告监理

批准→清除表土杂物

路基填方: 人员、 机械设备、 各土场( 或挖方利用段) 土体材料重型击实等试验→施

工便道完成→测量放样完成→分项工程开工报告的批准→清除表土淤泥、 除草、 挖根进行

全面清理→挖土质台阶进行填前压实, 或水下清淤泥及换填透水性材料并压实→按规范厚

度松铺第一层塘渣并推平, 在最佳含水量附近时碾压→第一层压实检查合格→监理批准及

填第二层填筑, 重复第一层程序直到填至路基设计标高→对完成路基设计断面进行整修→

检查各部合格, 几何尺寸合格, 申请监理检查计量。

2、 市政管道施工顺序
