技 术 交 底 资 料
工程名称：徐州市锦绣嘉园7#楼外墙幕墙装饰 日期： 编号
分 项
工程名称
外 墙 幕 墙
交
底 人

操作
负责人

施 工
班 组
架子班组
交底内容：
1、严格按照《建筑施工扣件式钢管脚手架安全技术规范》及施工方案搭设。架子工要执证上岗。
2、严禁使用锈蚀严重、弯曲变形及有孔、洞裂缝的钢管。扣件使用前必须进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。
3、脚手架基础必须夯实，木垫板厚度不小于5CM，长度不少于立杆纵距的2跨。
4、立杆对接扣件部位应交错布置。两根相邻的立杆接头不应设在同一步架内，同一步架体内隔一根立杆的两个相隔接头在高度方向部位错开的距离不宜小于500MM，各接头中心至主节点的距离不宜大于步距1/3。
5、立杆接长除面层、顶步可采用搭接，其余各层各步接头必须采用对接扣件连接，顶层顶步的搭接长度不应小于1M。
6、纵向水平杆（大横杆）宜设置在立杆内侧，其长度不宜大于3跨。
7、主接点处必须设置一根横向水平杆(小横杆)、用直角扣件扣接严禁拆除。
8、高度在24M以下的单、双排脚手架,均必须在外侧立面两端各设置一道剪刀撑,并应由底至顶连续设置,中间各道剪刀撑之间的净距不大于15M。高度在24M以上的双排脚手架应在外侧立面整个长和高度连续设置剪刀撑。
9、脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200MM处的立杆上。一字型、开口型双排脚手架的两端均必须设置横向斜撑，中间宜每隔6跨设置一道。
10、作业层上的施工荷载应符合设计要求，不得超载。在脚手架施工期间，严禁拆除主节点处的纵、横向水平杆和纵、横向扫地件及连墙件。
11、拆除脚手架时，地面应设围挡和警戒标志，并派专人看守，严禁非操作人员入内，各构配件严禁抛掷至地面。

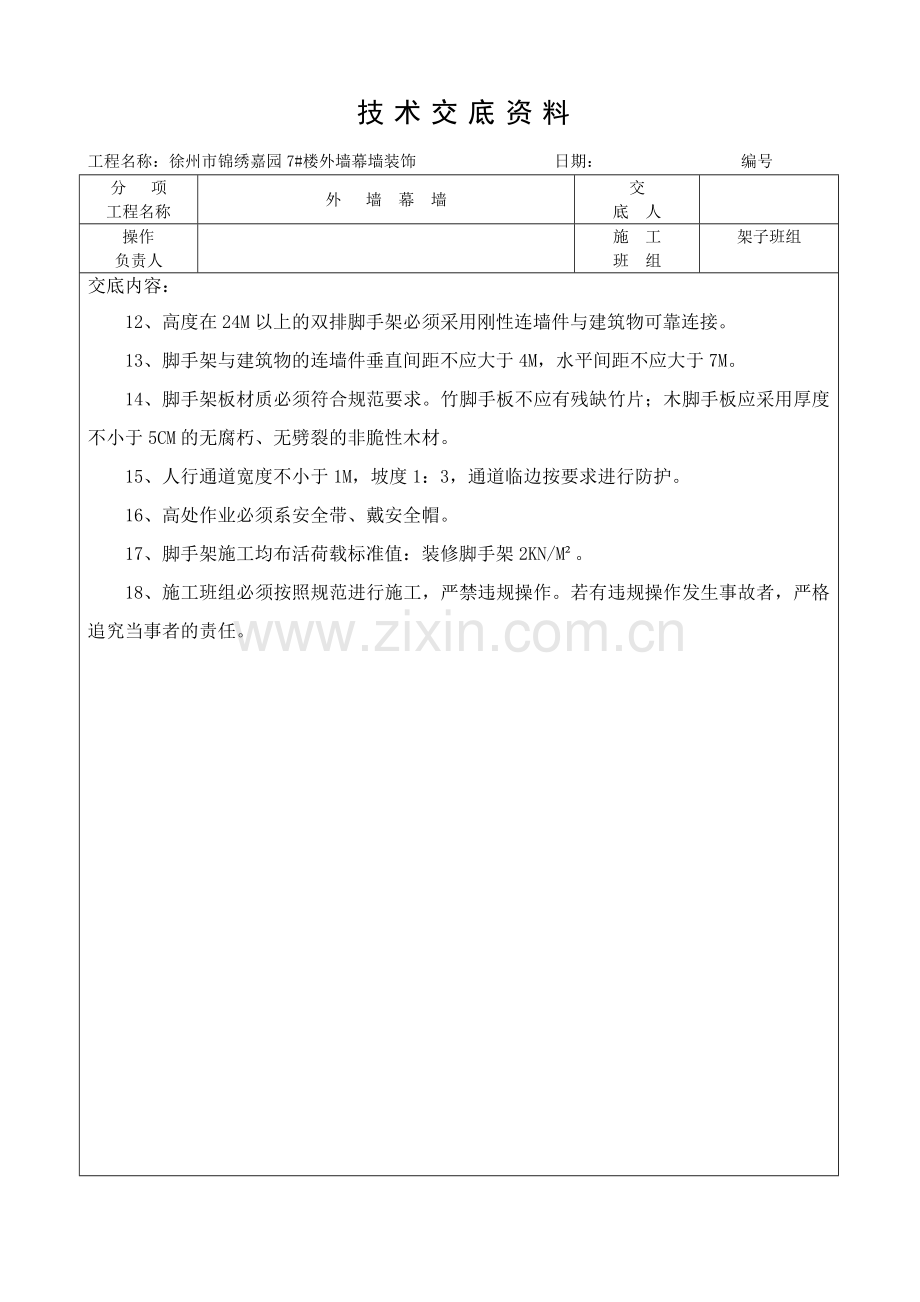

技 术 交 底 资 料
工程名称：徐州市锦绣嘉园7#楼外墙幕墙装饰 日期： 编号
分 项
工程名称
外 墙 幕 墙
交
底 人

操作
负责人

施 工
班 组
架子班组
交底内容：
12、高度在24M以上的双排脚手架必须采用刚性连墙件与建筑物可靠连接。
13、脚手架与建筑物的连墙件垂直间距不应大于4M，水平间距不应大于7M。
14、脚手架板材质必须符合规范要求。竹脚手板不应有残缺竹片；木脚手板应采用厚度不小于5CM的无腐朽、无劈裂的非脆性木材。
15、人行通道宽度不小于1M，坡度1：3，通道临边按要求进行防护。
16、高处作业必须系安全带、戴安全帽。
17、脚手架施工均布活荷载标准值：装修脚手架2KN/M²。
18、施工班组必须按照规范进行施工，严禁违规操作。若有违规操作发生事故者，严格追究当事者的责任。
