高速公路路面工程施工方案.doc

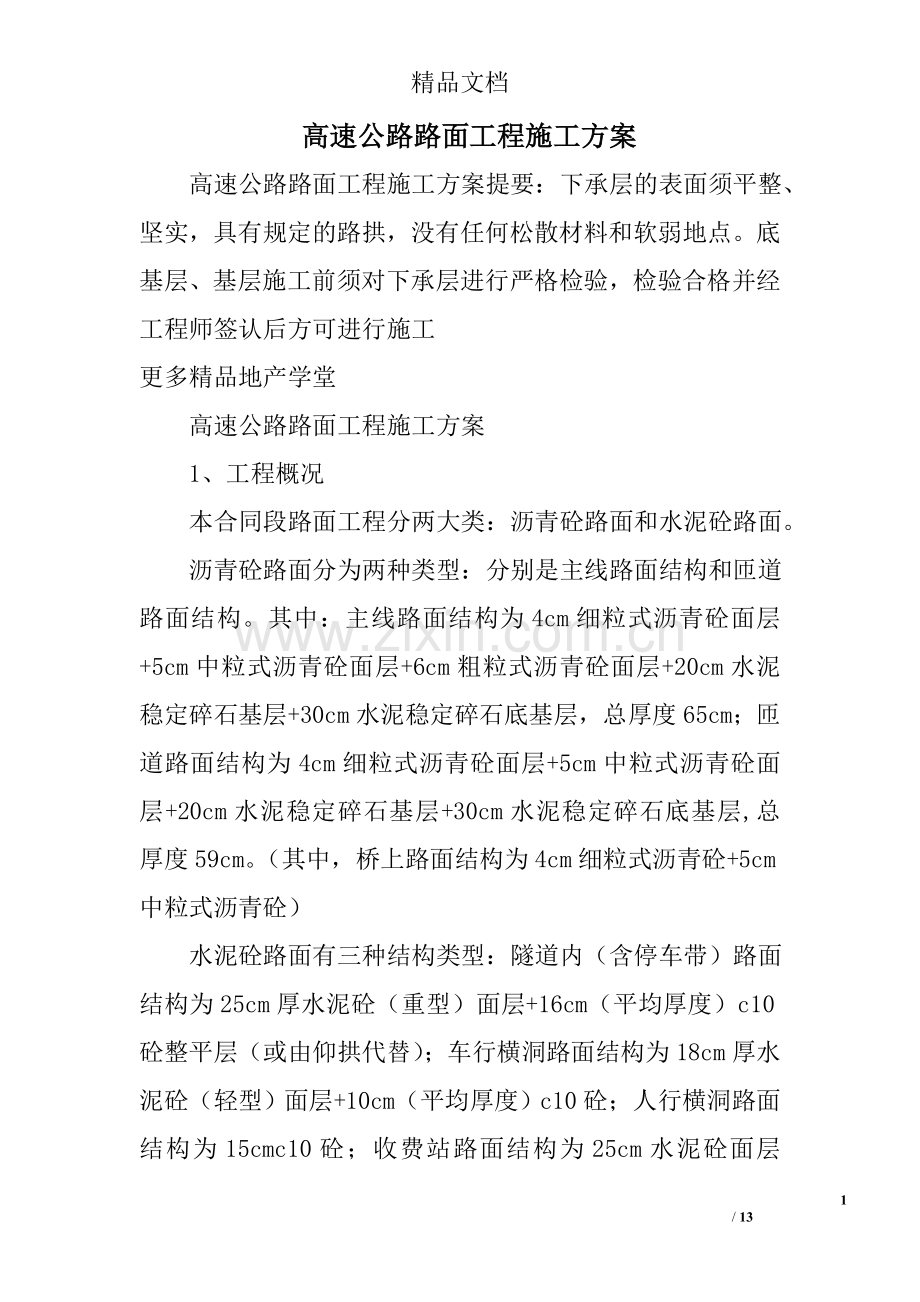

精品文档 高速公路路面工程施工方案 高速公路路面工程施工方案提要：下承层的表面须平整、坚实，具有规定的路拱，没有任何松散材料和软弱地点。底基层、基层施工前须对下承层进行严格检验，检验合格并经工程师签认后方可进行施工更多精品地产学堂 高速公路路面工程施工方案 1、工程概况 本合同段路面工程分两大类：沥青砼路面和水泥砼路面。 沥青砼路面分为两种类型：分别是主线路面结构和匝道路面结构。其中：主线路面结构为4cm细粒式沥青砼面层+5cm中粒式沥青砼面层+6cm粗粒式沥青砼面层+20cm水泥稳定碎石基层+30cm水泥稳定碎石底基层，总厚度65cm；匝道路面结构为4cm细粒式沥青砼面层+5cm中粒式沥青砼面层+20cm水泥稳定碎石基层+30cm水泥稳定碎石底基层,总厚度59cm。（其中，桥上路面结构为4cm细粒式沥青砼+5cm中粒式沥青砼） 水泥砼路面有三种结构类型：隧道内（含停车带）路面结构为25cm厚水泥砼（重型）面层+16cm（平均厚度）c10砼整平层（或由仰拱代替）；车行横洞路面结构为18cm厚水泥砼（轻型）面层+10cm（平均厚度）c10砼；人行横洞路面结构为15cmc10砼；收费站路面结构为25cm水泥砼面层+16cm水泥稳定碎石基层+16cm水泥稳定碎石底基层。 2、总体安排 （1）沥青砼路面安排有经验的、专业的施工队伍负责施工，水泥稳定碎石混合料及沥青砼均采用厂拌法。为保证沥青砼的拌和质量、满足生产能力与生产进度相匹配和减少环境污染，拟采用固定强制间歇式拌和机（装有温度检测系统及保温的成品贮料仓和二次除尘装置）进行沥青砼生产。本着场地宽阔、水电方便、交通便利、环境干爽、远离村庄的原则，选择k124+600k124+900段左侧弃碴场（需振动碾压）作为拌和站场地。 20*年2月15日前完成试验室的设置、材料的试验、备料、目标配合比设计及拌和站的安装工作；至3月1日完成拌和站全面调试和生产配合比设计工作；至4月1日完成生产配合比验证和调整工作。第三阶段为试拌试铺阶段，须由业主会同设计、监理、施工人员一起进行鉴别。 20*年3月1日开始路面底基层及基层施工，4月1日开始沥青砼面层施工，至8月31日沥青路面施工完成。 （2）水泥砼路面主要用于隧道及洞口接线部位，隧道进口段及出口段分别由隧道施工一、二队负责施工，由砼拌和站供料。 施工进度安排详见笔架山隧道施工方案部分。 3、施工工艺 A、水泥稳定碎石底基层、基层施工 （1）一般规定 1）设计厚度不超过250mm时，可作单层施工，严禁以薄层粘贴找平。 2）最低气温在5以上和非雨天时，才能进行施工。 （2）施工准备 1）准备下承层 下承层的表面须平整、坚实，具有规定的路拱，没有任何松散材料和软弱地点。底基层、基层施工前须对下承层进行严格检验，检验合格并经工程师签认后方可进行施工。 2）施工放样 在下承层上恢复中线，直线段每1520m设桩，曲线段每1015m设桩，并在两侧路肩边缘外设指示桩。进行水准测量，在两侧指示桩上用明显标记标出该层边缘的设计高。 （3）拌和 水泥稳定碎石混合料采用集中厂拌法。 1）混合料拌和设备采用间歇式拌和机。拌和时水泥剂量比试验确定的剂量增加%，以保证拌和均匀、配比准确。 2）拌和按经工程师批准的试验路段铺筑时所确定的含水量控制范围加水，且控制含水量略大于确定含水量的1%2%，使混合料运到现场摊铺后碾压时的含水量接近最佳值。 3）及时清除拌和机中不产生运动或得不到充分拌和的材料。 4）混合料在运输途中采用塑料蓬布进行覆盖，以防止水分蒸发。卸料时由专人指挥，卸料间距与摊铺宽度、厚度相匹配。混合料及时摊铺，及时碾压，自加水拌和至碾压终止时间控制在4小时以内。 （4）摊铺和压实 1）按试验段铺筑时确定的松铺系数摊铺混合料，摊铺前下承层表面洒水润湿。 2）采用推土机并辅以人工粗平，后用平地机精平，并人工配合铲除粗集料窝、带，补以新拌和的混合料。 3）采用试验路段确定的碾压机械和压实参数进行碾压，直线和不设超高的平曲线段，由两侧路肩向路中心碾压；设超高的曲线地段，由内侧路肩向外侧路肩进行碾压。碾压时轮迹重叠1/2。 4）在碾压结束前，用平地机再终平一次，使其纵向顺适，路拱和超高符合设计要求。终平时必须将高出部分刮除，并扫出路外；局部低洼处，留待下层施工处理。 （5）接缝和调头的处理 1）施工中合理安排，避免出现纵向接缝。 2）同日施工的两工作段衔接处采用搭接的方法；每天最后一段末端缝采用埋设方木的方法进行处理。具体步骤按公路路面基层施工技术（jTj034-2000）有关规定办理。 （6）养生及检验 1）碾压完成后立即进行养生，时间不少于7天。在养生期内，气温降至5以下时，采取覆盖措施，以防冰冻。在养生期间，除洒水车外，其它车辆禁止通行；不能封闭时，须经工程师批准，并限速30km/h以下。 2）施工现场每天或每2000m3协同驻地监理工程师取样一次，试验结果报工程师审批后，方可进行下道工序施工。 B、透层、粘层、封层的施工 （1）施工方案 在开工之前，按照监理工程师批准的路段做好试铺路段，确定透层的标号与用量、喷洒方式、温度等。 1）在浇洒透层之前，对已完工的基层进行清扫，基层表面所有的松散材料、废屑和其他不适合的材料全部清除干净，若基层表面过分干燥，则在基层表面少量洒水，并待表面稍干后浇洒透层沥青。 2）在浇洒粘层之前，沥青面层进行检查，表面应平整、粗糙、干燥、整洁。横坡也应符合要求。不符合上述要求时，及时予以处理，对尖锐突出物及凹坑予以打磨或修补。 3）施工前，对沥青洒布车、石屑撒布机的各项性能进行测试，以保证施工过程的顺畅。 4）下封层施工之前，要使透层沥青充分渗透，下承层顶面必须清扫干净。 5）施工前检查沥青洒布车的油泵系统、输油管道、油量表、保温设备等，并将一定数量沥青装入油罐，在路上先行试洒，确定喷洒速度及洒油量。 6）集料撒布机 高速公路路面工程施工方案提要：下承层的表面须平整、坚实，具有规定的路拱，没有任何松散材料和软弱地点。底基层、基层施工前须对下承层进行严格检验，检验合格并经工程师签认后方可进行施工更多精品地产学堂使用前检查其传动和液压调整系统，并进行撒布，确定撒布各种集料时应控制的下料间隙及行驶速度。 7）下封层施工要确保各工序衔接，并根据压路机数量、沥青洒布设备及集料撒布机能力确定每个作业段长度，确保当天施工的路段当天完成。 8）下封层施工采用沥青洒布车喷洒沥青，洒布时保持稳定的速度和喷洒量，沥青洒布车在整个洒布宽度内应喷洒均匀。 9）下封层施工采用810T的轻型压路机进行碾压，以保证集料嵌挤紧密又不致使石料有较多压碎。 （2）施工方法 1）用扫帚和森林灭火鼓风机清扫基层表面，使之无尘土、杂物及松散颗粒。 2）做好试铺路段：在沥青路面下封层正式开工前必须做试铺路段。试铺路段要选在主线上，长度不小于300米。确定洒布车的行进速度，阀门开度和单位面积沥青用量等等。 3）所有与新铺沥青混合料接触的侧面，如纵、横施工缝，排雨水的进出口等的侧面应刷沥青粘层。 4）油多处要予以清除，重新洒布，洒油车喷不到、漏喷部位，要用手喷装置补洒。 5）对于粘层沥青应在铺筑覆盖层之前24小时洒布或涂刷。 6）乳化沥青透层洒布后，如不能立即铺筑沥青面层而需开放施工车辆通行时，紧接着用专用的石屑撒布车装载石屑，按用量2-3m3/1000m2向乳化沥青表面均匀撒布石屑。前一幅石屑撒布应在与后一幅搭接的边缘留出约20厘米宽不撒布石屑，留待与下幅搭接。 7）石屑撒布后用6-8T钢筒式压路机静压1-2遍，从两侧向中间进行，碾压速度不超过2km/h，压路机应行驶平衡并不得刹车或调头。 8）禁止车辆、行人上路，并设专人养护。 c、沥青砼面层施工 （1）施工准备 1）测量：由测量班对路面中心线及边线的位置和高程进行复测，沥青下面层铺筑需每5m设一对钢丝支座，钢丝为扭绕式，直径6mm，安装拉力要大于800N，要严格控制支架上钢丝顶点标高，以确保下面层的高程和平整度；基准线架设完毕，设专人复核无误后，方可允许摊铺，使用非接触式平衡梁施工，以控制其平整度。 2）交通疏导： 建立运输调度小组，设专人指挥运输车辆按规定的行车路线上路中行驶。禁止与施工无关车辆通过。对抛锚与交通阻塞，及时采取措施，以保证运输无阻，满足现场摊铺需要。 （2）拌和 1）沥青拌和采用一台意大利产间歇式沥青砼拌和机（220t/h）间歇式沥青砼拌和机，该机具有计算机控制的自动筛分、电子秤、自动喷沥青等功能。集料经过初步有级配后，进入烘干筒烘干脱水【加热温度在170190】，重新筛分进入集料储料仓分别储存，再按配合比输进主拌缸，拌合均匀，然后，把拌合好的混合料（温度为150165）输入热拌料储料仓。拌合场安装60t混合料储料仓一座，储料仓由双层钢板制作，内充惰性气体，仓内设置蛇形管导热油加热装置。 2）集料有由装载机送入拌合机的集料斗。矿粉装入矿粉储存罐内，采用电脑自动控制其加入量。 （3）运输 沥青混合料运输，使用15吨自卸汽车，车上有苫盖设施以保持油温与防雨，运输能力以使摊铺机连续作业为准。 （4）混合料摊铺 采用一台德国产（ABG423型12米宽）的摊铺机摊铺。 （5）摊铺的管理技术 沥青混合料铺筑由沥青路面施工队完成，配备人员14人，分别为管理2人，摊铺2人，接缝与修整3人，碾压3人，清理与疏导4人。 铺筑按批准的沥青面层试验路段的施工工艺进行施工。其施工程序如下： 1）组织好运料自卸汽车连续进料。 2）检测合格的混合料。 3）摊铺机就位，在已验收合格的基层上，将熨平板置于地木垫上。木垫厚度为混合料压实厚度乘以松铺系数。最后由测量员用水平仪校正与设计一致。 4）预热熨平板使之与混合料温度一致后，调试非接触式平衡梁，以控制路面高程和厚度，确保路面的平整度。 5）专人指挥运料汽车徐徐倒车；当其后轮距摊铺机20-30cm时停车，让摊铺机推料车前进，按指令缓缓起斗卸料。 6）摊铺机熨平板进满混合料后，推动汽车慢慢前进开始摊铺。起步摊铺5-10m后，测量员立即检测铺好的混合料的厚度、高程和横坡度如全部达标就继续前进。否则，按设计要求边调机，边整修已摊铺的混合料，在20m内整修达标，再继续摊铺。 （6）碾压 严格按初压、复压和终压三阶段进行，派人设置好三阶段的标志，用三面不同颜色的标牌或旗子来指示三个阶段。设1人专门量测摊铺完的混合料温度，及时指挥压路机碾压，保证各阶段的碾压温度，防止低温碾压出现裂纹。同时，要把握住合理的碾压长度，既不要过长，也不能太短。压路机要合理组合，较低的均匀速度、碾压足够的压实遍数以及及时的检测修整。 1）压路机组合台数 钢筒式压路机12-15T（台）轮胎式压路机9-25T（台）钢轮振动16T（台） 121 2）碾压速度 碾压要匀速行驶，其初压、复压及终压时分机种的行驶速度规定如下： 压路机类型压路机碾压速度（km/h） 初压复压终压 钢筒式压路机 轮胎压路机 钢轮震动静压振动4-5静压2-3 3）碾压程序 初压：用双驱双振压路机（关闭振动装置）和双钢轮压路机碾压，主动轮朝向摊铺机，紧跟其后作业。从路面横坡低处向高处碾压，原幅去原幅回，错轮碾压每次重叠轮1/3，压路机停机或错轮应在低于60的路段上（路边插设红旗）。初压2遍在混合料不低于110（上面层135155）以前完成。 复压：先用双驱双振压路机振动碾压2遍，可1/2错轮，接着用双钢轮压路机和胶轮压路机每次重叠1/3，各碾压2遍，混合料温度8595完成复压，其程序同初压。 终压：紧接在复压后进行。用双钢轮压路机碾压2遍，至清除表面轮迹。要在混合料不低于70前完成。 碾压过程中不得在碾压区段上转向、调头、左右移动位置、中途停留、变速或突然刹车。 碾压不到之处，用手扶振动压路机振动碾压密实。 在超高路段施工时，应先从低的一边开始碾压，逐步向高的一边碾压。 （7）横缝处理 各层接缝至 高速公路路面工程施工方案提要：下承层的表面须平整、坚实，具有规定的路拱，没有任何松散材料和软弱地点。底基层、基层施工前须对下承层进行严格检验，检验合格并经工程师签认后方可进行施工更多精品地产学堂少错开5m以上。当天摊铺混合料收工时用3m直尺在碾压好的端头处检查平整度，选择合格的横断面，画上直线用切缝机切出立茬，多余的料弃掉，并清扫干净。接缝处摊铺沥青混合料时，熨平板放到已压实好的路面上，在路面和熨平板之间垫木板，其厚度为压实厚度与虚铺厚度之差。预热熨平板，使其温度同混合料的温度一致，第一车混合料的温度以摊铺上限为好。 为了保证横向接缝处的平顺，摊铺后即用三米直尺检查平整度，去高补低，之后用双驱轮双振（不振动）压路机沿路横向碾压，碾压时压路机的滚筒大部分在先已铺好的路面上，仅有10-15cm的宽度压到新摊铺的混合料上，然后逐渐移动跨过横向接缝。 （8）雨季施工措施 设专人与当地气象台联系和收听当天气象预报，及时通知施工现场，现场用报话机与拌合场互相通报。如遇雨，立即停止拌和与摊铺混合料，提前在外侧路肩上挖好临时排水沟，以缩短雨后停工时间。雨后及时清扫层上的泥土及杂物。雨水干后方可继续铺筑。未经压实且透雨的混合料要全部清除，更换新料。 （9）沥青砼路面施工应注意的几个方面： 1）采用非接触式平衡梁施工，可得到高精度的平整度。但每次作业前都要重新检查、校正，一定要修整到符合要求。 2）专人清扫各种型式的找平拖件运行轨道，不允许存在任何散料。 3）高差相差大的路段要提前进行修整，以防止沥青面层过厚，直接影响平整度。 4）摊铺机不能摊铺的部位（如道口渐变段、斜交桥头处），要配备好人工和机具等。 5）检查摊铺厚度的变化，实际摊铺5m后就要检查。搞清原因后，再旋转向控制器手柄，不要一次调得过多，过快，以免铺筑面产生突然的凹凸。如果有此情况则应检查纵向控制器是否感应度过高，频繁围绕零搜索小误差，使大臂液压缸产生了振动；检查液压缸内液压油流量是否不足，压力下降。另外电瓶的电力不足或混合料质量不好也会发生此情况。 D、水泥砼路面施工 该部分内容详见表VI-5、（五）水泥砼路面施工工艺框图及其工艺说明。 2016全新精品资料-全新公文范文-全程指导写作 独家原创 13 / 13
