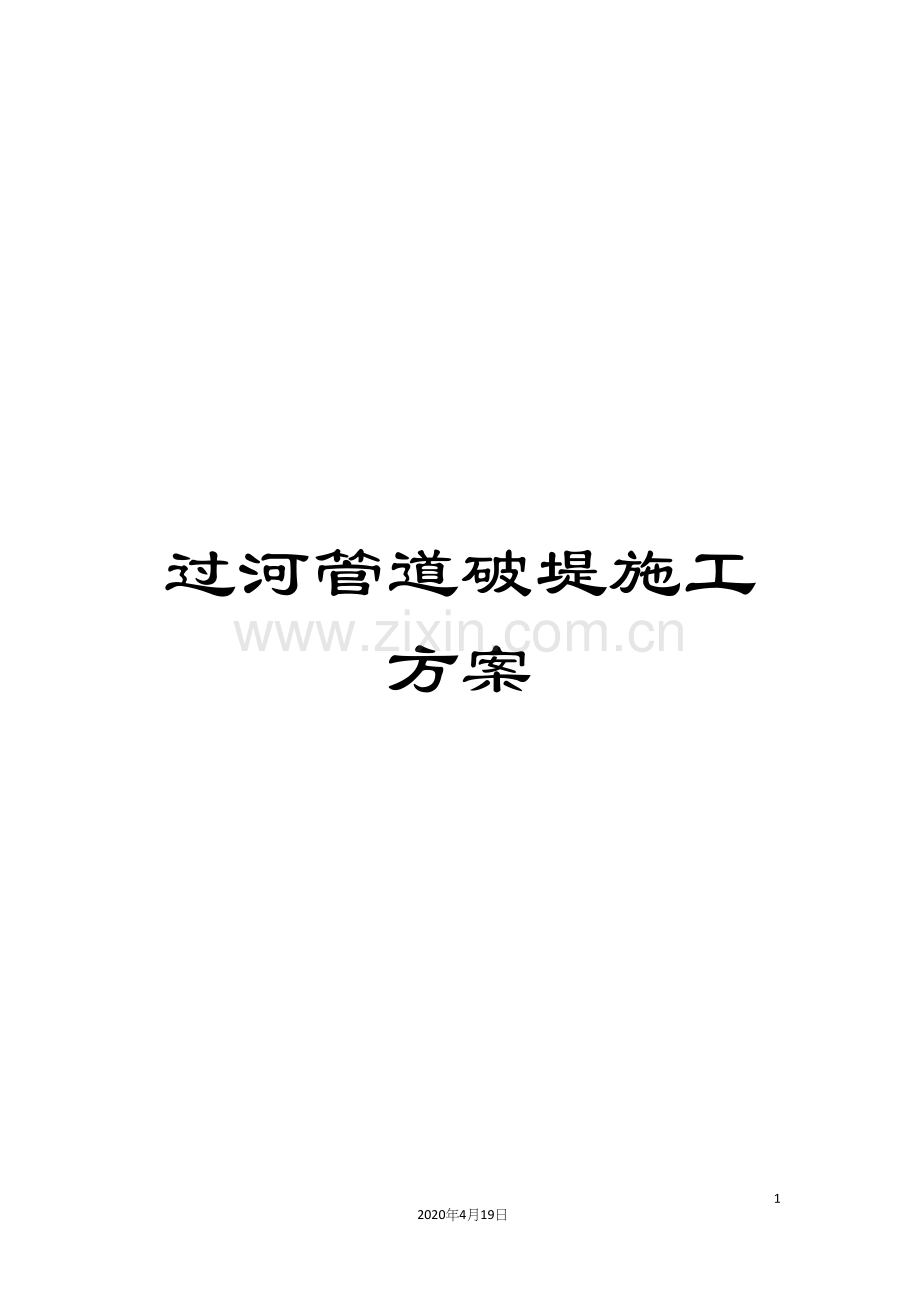

过河管道破堤施工方案

12
2020年4月19日
文档仅供参考，不当之处，请联系改正。

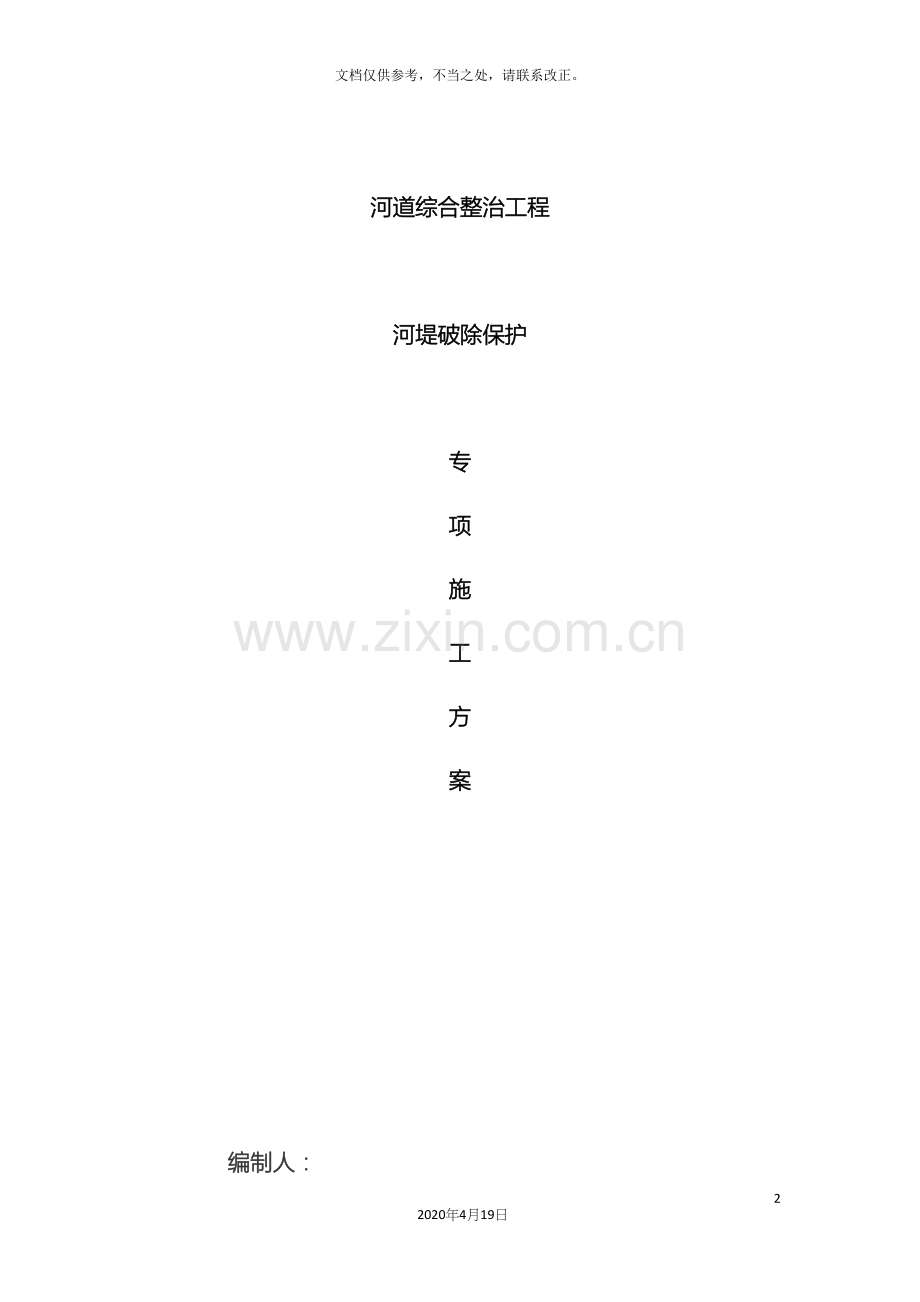

河道综合整治工程

河堤破除保护

专
项
施
工
方
案

编制人：
审核人：
批准人:
编制单位：
二0一六年九月

第一章 工程概况
一、工程施工概况
***河道综合整治工程,有两道钢管横穿河道,接市政道路污水管，需要破除河道两侧河堤。其中一处位于***小区门口北侧26米处,管道为D325*8钢管，长15米，接***污水管网，管内底标高为8.48m和8.41m，河底标高为8.51m。另一处位于***科技产业园门口南侧12米处，管道为D219*6钢管，长29米，接胜利村路污水管网，管内底标高为6.90m和6.80m，河底标高为8.201m。待管道完成之后，再将河道两侧的堤坝及栏杆恢复原貌。
二、水文气象条件
1、本工程沿线地区属温带大陆性季风气候，四季分明，冬季较长，霜期较短，全年降水量主要集中在6-9月，为河道主汛期。
2、降水量：本次施工随季节性施工，在河道枯水期进行，有效避开雨季，尽量减少破堤施工时对河堤防洪功能的影响。
二、破堤施工工序
一、施工准备
1、测量放样：经过放样确定破堤范围及占地面积。
2、绘出平面图，计算出破堤范围控制点坐标报监理工程师核准。
二、施工工序
1、拆除栏杆——破堤——管沟开挖——管道安装——沟槽回填——堤坝恢复。
2、 根据地勘及当地水文资料，沟槽开挖深度在地下水位以上，故本工程不考虑地下水降水措施。同时，在施工本工程时，需先完成相应位置河道内的围堰工程。
3、 为保证工程质量和降低施工费用，此次破除河堤按原变形缝整仓破除，管道埋设在破除段中心位置。在开挖前做好对河堤物件的分类及编号工作，妥善安排物件的存放位置，为之后的恢复工作做好准备。管道开挖时按放样分阶、放坡进行，挖至管道埋设深度以上20cm时，采用人工清底，清除基底松散砂砾石，避免机械施工对基底的扰动。
沟槽开挖完成后，经监理工程师及质量监督部门验收合格方能进行管道安装。在安装管道时，在运输和安装过程中，应避免破坏管道外防腐。在运输工程中，用编织袋包裹管道，机械吊装时做到轻拿轻放，严禁管道与基壁及石块等硬物碰撞。吊装到位时，撤除编织袋并检查管道外防腐及焊缝有无破损和裂口，如发现质量缺陷要及时处理。检查合格后，对管道进行混凝土保护，在振捣混凝土时，振捣棒不能直接碰击管壁，并防止漏振和过振。
当管道安装完成后就要进行河堤的回填工作，河堤回填采用级配砂石回填，并夯实，破堤时对河堤原有的可利用材料如砂砾石进行整体堆积，当恢复河堤时采用反铲挖掘机进行挖运回填，河堤砂砾石的碾压每30cm进行碾压，夯实遍数3-4遍，具体参数待现场夯实试验确定，夯实后方可进行第二次砂砾石的回填，从而保证河堤的坚固性。
三、技术组织措施
一.人员组织机构
为优质、高效、安全地完成本项目施工任务，确保施工质量和进度。选派施工经验丰富的工程管理人员和技术人员担任项目领导及主要部门负责人，保证施工能够正常有序地进行。项目经理部人员如下：

序号
本项目职务
姓名
1
项目经理

2
技术负责人

3
施工员

4
质量员

5
安全员

6
材料员

二．施工进度及措施
1、本工程计划于10月中旬开始，施工工期为30天。。
2、详细的实施性工程进度计划，采用流水作业与平行交叉作业施工，使总体计划得到实现。并检查落实，同时与工资挂钩，促使各项工序紧密连接，统筹兼顾。
3、调动全体员工的工作积极性，因事定岗，因岗定人，做到事事有人管，人人有任务。具体事宜由分部制定落实。
4、合理调配材料、施工机具的使用，协调好各部门、各施工队及外部设备关系。创造一个良好的施工环境。
5、保证全体职工的日常生产、生活需要，由物资供应部门与行政管理部负责实施。
三、主要机械设备配置计划
主要施工机械计划表
序 号
设 备 名 称
规 格 型 号
单 位
数 量
1
液压反铲挖掘机
PC400
台
1
4
自卸汽车
20t
辆
5
5
水准仪
KW-LDCA
台
1
6
经纬仪
T2
台
1
11
钢尺
50米
把
1
12

1

四、文明施工
1.文明施工要求：达到企业文明施工样板工地，做到标准化、规范化、美观化。
2.文明施工措施
①加强现场材料堆放的管理和场内运输等工作的协调，发现问题及时处理。
②重点抓好现场文明施工措施的落实，责任明确，定人定岗，检查考核项目。
③现场临建井然有序，室内外整洁卫生。
④现场材料、机具设备、周转材料整齐堆放。
⑤材料和工具及时回收、维

五、安全施工
在施工过程中，坚持“安全第一，预防为主”的方针和“管生产必须管安全”的原则，严格按安全生产保证体系执行。
安全施工应注意以下几点：
⑴进行夜间施工时，必须有足够的照明措施，保证机械设备操作人员的视线良好。
⑵经常检查施工机械状况，严禁机械带病作业；施工人员配备相应的劳保设施，施工区严禁无关人员进入。
⑶临边作业做好临边防护，作业人员必须戴安全帽、穿防滑鞋，同时对作业人员的个人劳动防护用品、及操作中使用的工具经常检查，遇六级以上大风时，禁止作业。
⑷所有车辆及机械在每天使用前，均应进行每天的例行检查，保证机械及车辆状况良好。同时必须按要求进行各种操作设备的定期检修、保养，作好记录。
⑸在进行大堤碾压时，必须有安全人员进行控制，防止出现安全意外。
⑹配合专职安全员进行24小时监控。
⑺施工中禁止非工作人员进入现场。
⑻施工现场人员必须戴安全帽，严格禁止上班前喝酒、穿拖鞋进入施工区间。同时严格按水上作业相关安全规程规范。
⑼对施工作业人员进行入场“三级”教育，同时实行班前教育制度。
⑽定时、定期对现场施工人员进行安全教育，安全考核。
⑾施工作业人员必须经岗位培训和教育，同时应持证上岗。
⑿大堤填筑必须有专门的安全员进行巡视，对发现的各种安全隐患应立即汇报并及时组织排除。
⒀大堤填筑施工作业人员，须身穿救生衣，接受安全人员的检查。

六 防汛安全措施
1、防汛组织机构
组 长：***（负责汛期防汛的全面工作）、
副组长：***（协助组长进行防汛日常工作）、
组 员：***（负责安全检查及指挥抢险工作）、
***（负责防汛技术工作）、
***（负责政治宣传、对外协调及后勤保障工作）、
抢险队：项目部组织各施工队精干人员组成抢险队，人员数量5人，作为防汛抢险作业中具体实施作业的队伍。
2、防汛制度与职责
（1）防汛检查分为日常防汛检查和雨前、雨中和雨后检查。
（2）日常检查包括对防汛物资经常进行检查，严禁将其挪作它用，经常检查防汛设备，确保发电机、水泵处于良好的使用状态下。对排水沟、排水管、电气设备等进行检查。
（3）雨前检查。每天与气象部门保持联系和沟通，以确保及时掌握天气变化情况，若有中雨及以上情况，要及时作出相应调整和安排，做到未雨绸缪。
（4）雨中检查。若发生中雨及以上情况，可能发生倒塌、坍塌等事故灾害情况时，要冒雨对重点部位进行巡查，发现问题，及时上报并采取相应措施。
（5）雨后检查。雨停后要立即对管道工程进行排查，特别是重点部位要仔细观察，发现异常情况，及时上报并处理。
（6）清基、土方基槽开挖按指定地点弃土，防止河道淤积，阻碍水流。
（7）施工现场准备抢险堵漏物资，如发现有危险情况，马上进行解决。
（8）各项检查要做好相关记录。
3、防汛抢险保障措施
（1）项目部在上场前制定相关规定，工程施工期间，禁止损坏河道防洪及通讯设施。
（2）在两岸安全地带设立防洪期间物资临时存放基地，便于防洪时人员及设备的撤退。
（3）现场组建防汛抢险领导小组，及时与业主进行沟通，负责洪日常防洪工作的调度指挥，并成立抢险队伍，准备抢险物资橡皮艇、救生衣等材料。
（4）项目经理部领导24小时开机，一切服从防汛的大局，积极配合河道管理局及地方政府做好防洪工作。
（5）施工期间若发现对河道产生一定的影响，及时向防汛主管部门汇报，在防汛主管部门的统一指挥下，制定应急方案，采取应急措施，全力予以消除，确保不因工程施工对河道产生不利影响。
（6）由项目部领导组织有关人员进行抢险演习。
（7）联系好医院作为抢险工作的医疗保障，抢险过程中现场设置一名医生，在突预情况时能够及时救助，作为现场简易医疗保障。
（8）做好人员、防汛物资及设备的准备工作，经常性检查设备完好情况，保证机械设备的运转良好，时刻处于待命状态。
