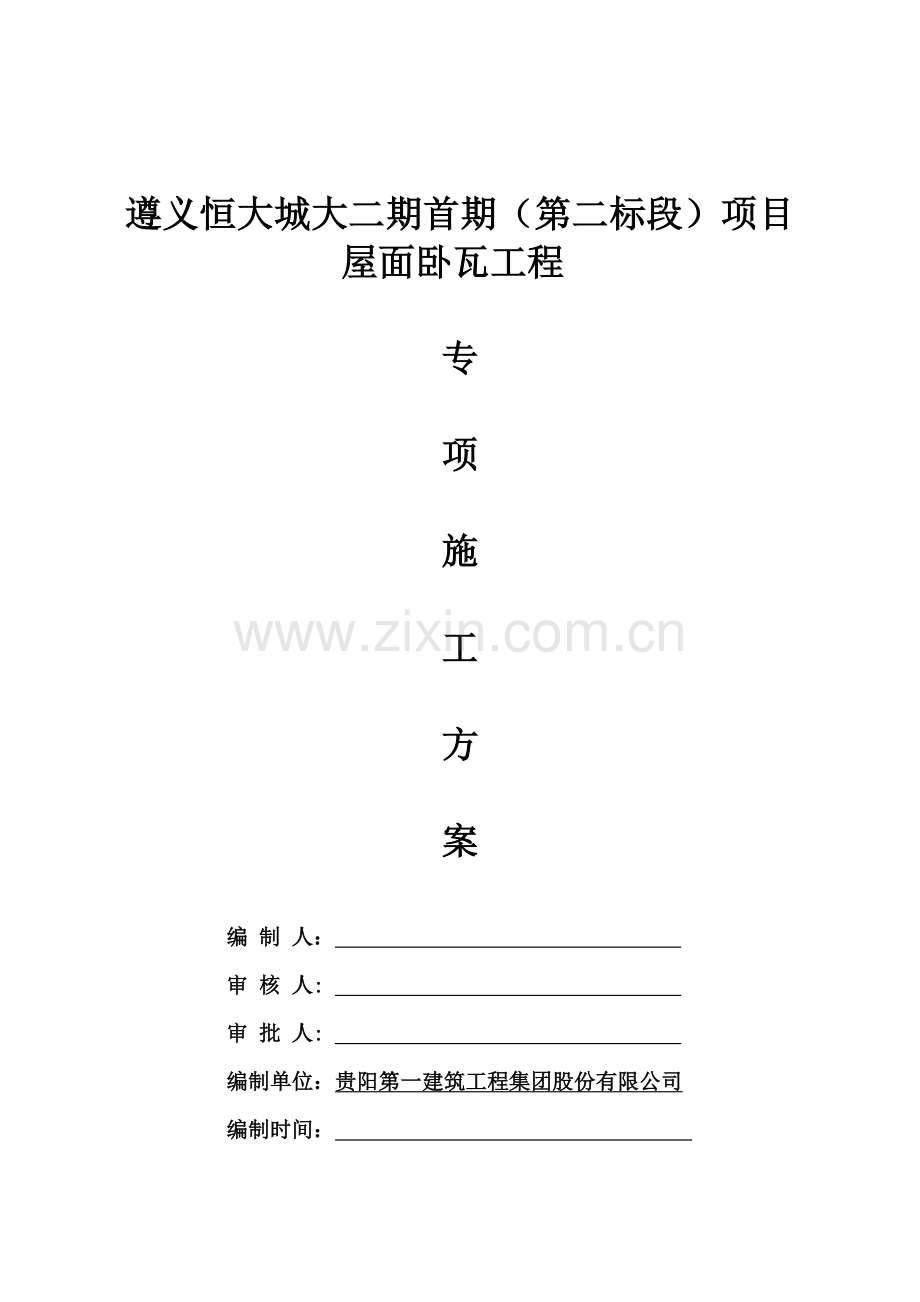

遵义恒大城大二期首期（第二标段)项目 屋面卧瓦工程专项施工方案

遵义恒大城大二期首期（第二标段）项目
屋面卧瓦工程

专

项

施

工

方

案

编 制 人：
审 核 人:
审 批 人:
编制单位：贵阳第一建筑工程集团股份有限公司
编制时间：

1

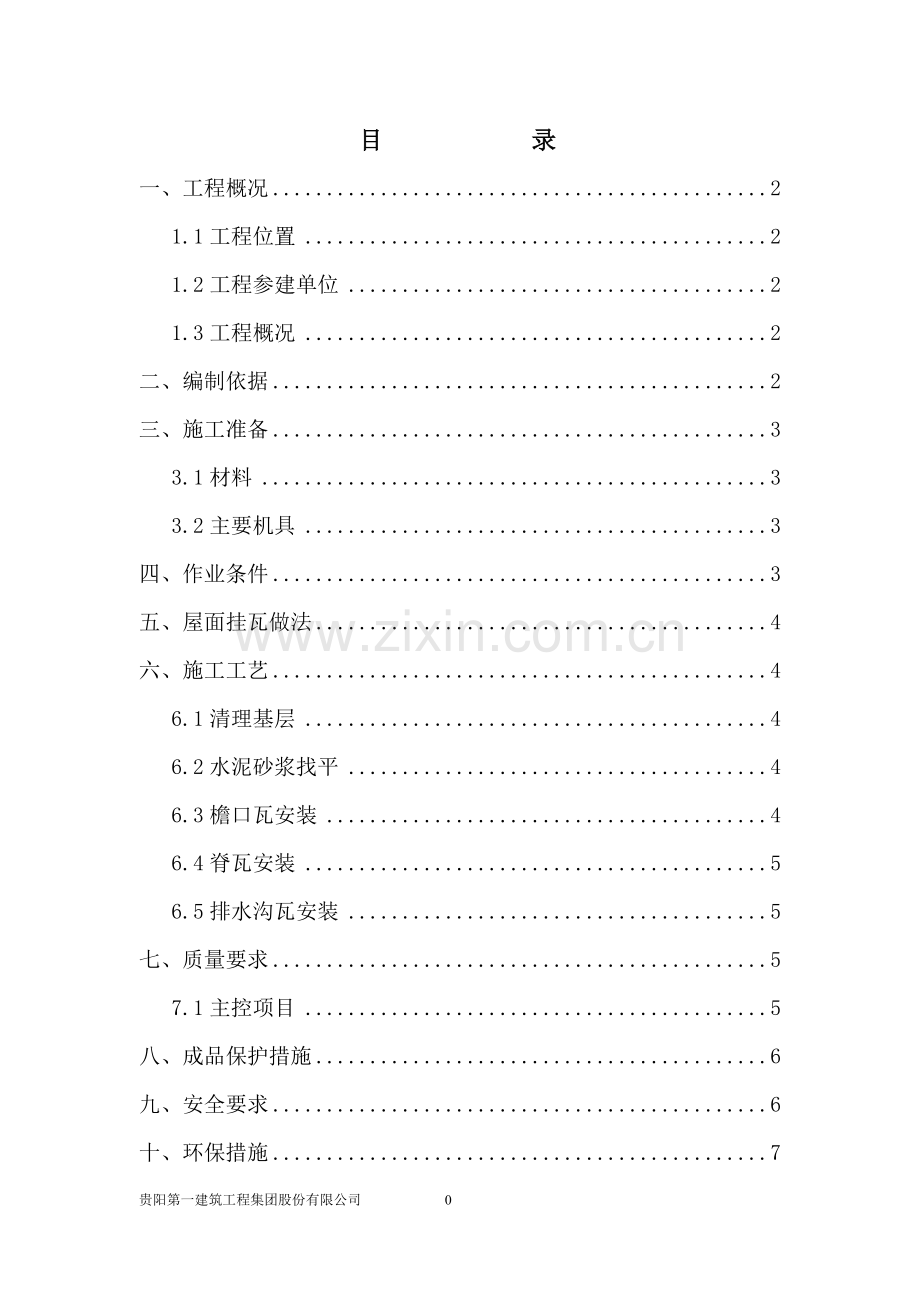

目 录
一、工程概况 2
1.1工程位置 2
1.2工程参建单位 2
1.3工程概况 2
二、编制依据 2
三、施工准备 3
3.1材料 3
3.2主要机具 3
四、作业条件 3
五、屋面挂瓦做法 4
六、施工工艺 4
6.1清理基层 4
6.2水泥砂浆找平 4
6.3檐口瓦安装 4
6.4脊瓦安装 5
6.5排水沟瓦安装 5
七、质量要求 5
7.1主控项目 5
八、成品保护措施 6
九、安全要求 6
十、环保措施 7

遵义恒大城大二期首期（第二标段)项目 屋面卧瓦工程专项施工方案
一、工程概况
1.1工程位置：
遵义市恒大城大二期2#地块位于遵义市汇川区境内董公寺镇建国村内，总没建筑面积约10.2万㎡。东侧约0.25KM为汇川大道，南侧约1.1KM为遵义恒大一期地块，西侧紧 高坪河，河对岸为遵义北站，交通方便。
1.2工程参建单位：
建设单位：遵义新广房地产开发有限公司
设计单位：中冶赛迪工程技术股份有限公司
监理单位：贵州国龙项目管理咨询有限公司
施工单位：贵阳第一建筑工程集团股份有限公司
勘察单位：贵州省建筑工程勘察院
质检单位：遵义市汇川区住房城乡建设局
1.3工程概况
①本工程建筑面积约10.6万m2，由30栋洋房（地下一层、地上5+1、7层），5栋小高层（地下一层地上11层）和3栋商业楼（地上2层）组成。本工程结构设计使用年限为50年，建筑结构安全等级为二级，抗震设防类别为四级抗震。本工程为多层民用建筑，建筑的耐火等级均为二级。
二、编制依据：
2.1施工图纸
2.2 《屋面工程技术规范》（GB50345-2008）
2.3 室内外装修构造做法表（屋面4）
2.4施工组织设计
三、施工准备
3.1材料
①水泥：32.5号普通硅酸盐水泥，具备厂家合格证、检测报告（经试验合格后才能使用）。
②砂子：应用中粗砂，使用前过筛子，含泥量不超过5%，无杂质。
③瓦材：应有合格证或质保单，对存在分层、裂缝、露砂、酥松、表面粗糙、边缘不齐等缺陷的瓦不得使用。
④φ6@500*500钢筋网。
3.2主要机具：搅拌机、筛子、托灰板、木抹子、铁抹子、靠尺、皮锤、大杠、托线板、细线等。
四、作业条件
4.1坡屋面的平整度：坡屋面找平层平整度的误差应控制在±5mm以内（用两米靠尺和楔形尺检查）
4.2正脊斜脊：两坡面阴角阳角应为一直线，保证能用肉眼分辨出正斜脊的脊中心线位置。
4.3几何尺寸：坡屋面的几何尺寸应规整，同一坡面的左右檐口边应相等，屋面两对角线长应相等。根据设计要求的标高、坡度，找好规矩并弹线；
4.4人员准备：施工队各专业人员已进场；技术人员将屋面构造图纸发放给有关人员。使施工人员明确天沟、屋脊（平屋脊、斜屋脊）的位置。
4.5避雷等装饰装修已施工完毕并通过验收，确保屋顶无上部结构施工。
4.6斜屋面天沟防水找平层已施工完毕，防水层已通过验收。
4.7斜屋面周圈防护架已搭设完毕，通过验收。
五、屋面挂瓦做法：
5.1卧瓦层为1:3水泥砂浆，（最薄处20厚）内配φ6@500*500钢筋网；横向间距500，竖向间距500。
5.2钢筋网固定应植筋，植筋规格为φ10@1000*1000，伸出钢筋网层20mm，梅花形布置，对植筋处做防水加强处理。
5.3在瓦上部中间部位开孔处用50铁钉固定在水泥砂浆内，上下瓦搭接长度根据瓦片预留卡槽对接搭接。
六、施工工艺：
清理基层→水泥砂浆找平(内配φ6@500*500钢筋网)→铺贴平瓦→勾瓦→铺贴脊瓦→养护→检查、验收。
6.1清理基层：基层表面必须清理干净。
6.2水泥砂浆找平：抹一道1：3水泥砂浆,（最薄处20厚）内配φ6@500*500钢筋网，随抹随用木抹子搓平。按照屋面泛水的布局进行排瓦,一般从屋脊和分水岭处开始排,然后沿纵横双向进行预排。平瓦铺设时应按自右向左，自下而上顺序操作；
6.3檐口瓦安装
①檐口瓦安装时用在瓦上部中间部位开孔处用50铁钉固定在水泥砂浆内，然后再进行安装，安装前应从屋脊拉线至檐口，以保证安装好的檐口瓦成一直线；
②安装时应从山檐下端第一片檐口瓦封开始，每片檐口瓦须与上排主瓦平齐铺设，铺瓦砂浆要饱满卧实，上下瓦搭接长度根据瓦片预留卡槽对接搭接。
6.4脊瓦安装：脊瓦安装施工时对于斜脊封头瓦开始，斜脊瓦应至下向上搭接铺至正脊， 已以小封头瓦收头（当用圆脊瓦时两端均用圆脊封头），所有脊瓦安装必须拉线铺设，铺设时应砂浆饱满，勾缝平顺，随装随抹干净，保持瓦面整洁。
6.5排水沟瓦安装：排水沟瓦安装时，应线确定排水沟的宽度，然后在排水沟瓦位置处弹线，用电动圆锯切割瓦片，并铺设排水沟瓦，铺设时用砂浆将瓦片底部空隙全部封实抹平，防止鸟类筑巢。
七、质量要求
7.1主控项目：
①平瓦、勾瓦及脊瓦的质量必须符合设计和规范要求。检验方法：观察检查和检查出厂合格证或质量检验报告。砂眼、裂缝、掉角，缺边、少爪等不符合质量要求规定的不宜使用，但半边瓦和掉角、缺边的平瓦可用于山檐边、斜沟或斜脊处，其使用部分的表面不得缺损或裂缝。
②平瓦必须铺置牢固。屋面瓦保证瓦线横平竖直，确保屋面平整，立面效果美观。不得有明显凹陷或突出出现.检验方法：观察和手扳检查。
③脊瓦应搭盖正确，间距均匀，封固严密；屋脊和斜脊应顺直，无起伏现象。检验方法：观察或手扳检查。
④脊瓦、沟瓦与平瓦砂浆粘接处用与平瓦颜色相接近的颜色涂刷。
⑤瓦屋面搭盖尺寸要求如下：
项次
项目
长度mm
检验方法
1
脊瓦搭盖坡瓦的长度
40
尺量检查
2
天沟防水、伸入瓦片下的长度不小于
250
3
瓦头挑出檐口的长度
50～70
八、成品保护措施
①及时清理残留在瓦面的砂浆；瓦面卧瓦产生垃圾，必须人工搬运到楼外指定地点。
②上瓦行走要落脚在瓦片中部，轻走轻踩，严禁踩踏瓦角、瓦边这些部位，以防碎瓦。
③拆架子时，注意不要碰撞瓦面。脊瓦、沟瓦和三通瓦处的水泥砂浆要定时洒水养护。
九、安全要求
①施工时戴好安全帽，穿防滑鞋，挂好安全带，不允许穿湿滑的鞋上屋面作业。不得在施工现场追逐、玩耍。酒后不得进入施工作业面。
②砂浆放在专用的器具内，不得直接堆放在屋面板上。砂浆随伴随用，拌好的砂浆要在2小时内用完，严禁使用隔夜砂浆。
③施工时需将材料和工具收好，不允许高空坠物。如需交叉作业时必须错开作业面。
④风力超过5级以上天气禁止作业。雷雨天气禁止作业。
十、环保措施
①施工必须做到工完场清,及时收集落地灰,过筛后重新利用。
②清理后的碎瓦块等垃圾用水泥袋装好,运到垃圾分离处。
③砂浆搅拌机械进入现场前，对进入现场的砂浆搅拌机械进行全面检查和维护保养，以保证机况良好,无漏电、漏水现象。机械修理工应经常检查砂浆搅拌机械的运行情况，发现问题及时进行维护、保养，以保证施工机械处于良好运行状态。搅拌现场应经常洒水湿润，在搬运水泥时，轻拿轻放。
