球磨机的工作原理.ppt

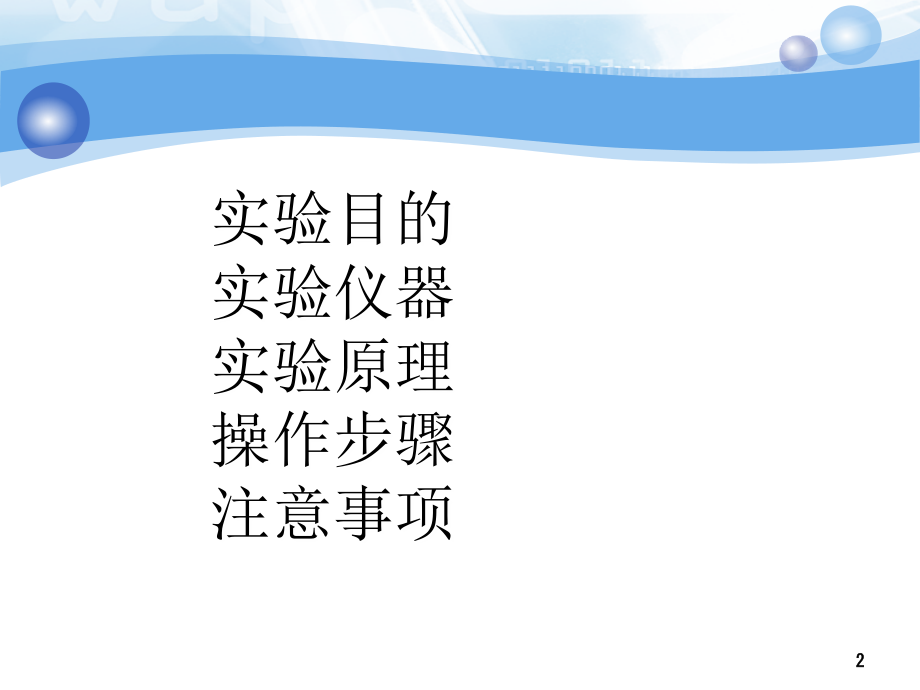

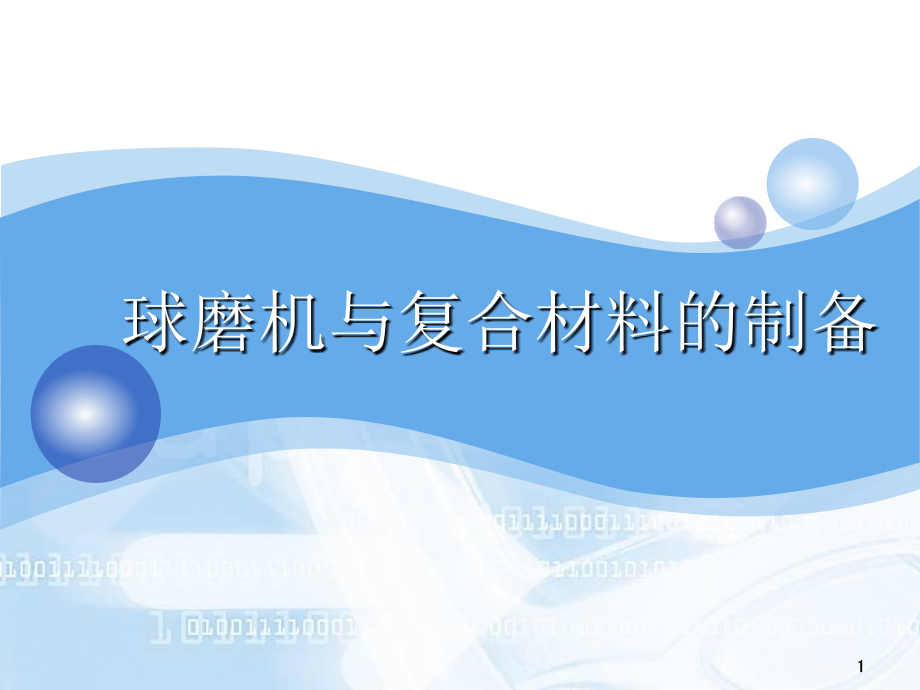

,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,*,*,球磨机与复合材料的制备,1,实验目的,实验仪器,实验原理,操作步骤,注意事项,2,实验目的,通过球磨机与粉体材料制备，使学生系统了解,和熟悉复合材料设计、制备的方式和方法，广泛深,入地理解所学理论知识，掌握复合材料设计、制备,的一般过程，提高学生的工程应用能力，为复合材,料的研究打下牢固基础,3,实验仪器,滚筒式球磨机,QM-SP,行星球磨机,电子天平,Fe,粉,、,Al,2,O,3,粉,4,实验原理,球磨机在粉碎过程中，不但可以降低物料粒度，,同时也可以将两种或两种以上物料加以混合,球磨机的主要工作部分为一回转圆筒，靠筒内装,入的钢球、钢段或瓷球、刚玉球等研磨介质的冲击和,研磨作用将物料粉碎和磨细。,5,6,7,球磨机在建材、冶金、选矿和电力等工业中应,用极为广泛，具有以下优点：,对物料的适应性强，能连续生产，生产能力大，可满足现代大规模工业生产的需要,粉碎比大，易于调整产品的细度,结构简单，坚固，操作可靠，维护管理简单，能长期连续运转,密封性好，可负压操作，防止粉尘飞扬,8,缺点：,工作效率低，大部分电能转变为热量而损失,机体笨重，大型磨机重达几百吨，投资大,工作时噪声大,研磨体和衬板的消耗量大,9,滚筒式球磨机,球磨机的主体是由钢板卷制而成的回转筒体，筒,体内壁装有衬板，内部装有不同规格的研磨体。,工作原理,当磨机回转时，研磨体由于离,心力的作用贴附在筒体衬板表面，,随筒体一起回转；被带到一定高度,时，由于其本身的重力作用，像抛,射体一样落下，冲击筒体内的物料,10,泻落式运动状态,球磨机转速较低时，全部研磨体可以看成是一个,松散的“团块”，“团块”的界面随着筒体的转动而,沿着转动方向不断向上偏斜，形成,斜坡。当斜坡的倾斜角达到研磨体,“团块”的自然休角时，研磨体在,重力等作用下沿斜坡滚下，形成泻,落式的运动。此时，在“团块”中,研磨体大体上是分层运动，各层研,磨体沿各自的圆轨迹上升并随之从,斜坡的坡面滚下。,11,泻落式运动状态,泻落式的运动状态下，物料,主要在研磨体相对运动时产生的,碰击和研磨作用下而被粉碎，此,情形时对物料有较强的研磨作用，,但无冲击作用，对大块物料的粉,碎效果不好,12,抛落式运动状态,球磨机转速较高时，研磨体随筒体旋转上升至一,定高度后，像抛射体一样抛落下来，不是沿着研磨体,“团块”的坡面泻落，这种运动状,态称为抛落式运动，在抛落式运动,中，每层研磨体的运动轨迹都可分,成两部分，一部分是圆弧，一部分,近似为抛物线，物料主要在研磨体,抛落时的碰击作用及部分的研磨作,用下而被粉碎，粉碎效果较好,13,离心式运动状态,筒体转速过高时，由于离心力的作用，研磨体,“贴附”在筒体内壁上与筒体一起,做旋转运动而不再抛落。,这种运动中，研磨体不再对物,料产生碰击和研磨作用，物料不会,被粉碎。,14,行星式球磨机,行星式球磨机是混合、细磨、新产品研制和小,批量生产高新技术材料的必备装置，产品体积小、,功能全、效率高、噪声低，广泛应用于地质、矿产、,冶金、电子、建材、陶瓷、化工、医药、环保等部,门。,15,行星式球磨机,QM,系列行星式球磨机是混合、细磨、新产品,研制和小批量生产高新技术材料的必备装置。在一,转盘上装有四个球磨罐，当转盘转动时，球磨罐中,心轴作行星运动，罐中磨球在高速运动中研磨和混,合样品。配用真空球磨罐，可在真空或惰性气体状,态下磨制试样。,该产品能用干、湿两种方法粉碎和混合粒度不,同，材料各异的各类固体颗粒、悬浮液和糊膏。研,磨产品最小粒度可至,0.1,微米,。,16,17,18,行星式球磨机的工作原理与滚筒式球磨机有所不同,:,1.,行星式高能球磨机由于具有较大的惯性力，对粉料产生很大的高频冲击、摩擦力，对物料进行快速细磨、混合，撞击力随着转速的提高成平方增加,2.,行星式球磨机中，磨球与磨筒壁的脱离点仅与设计尺寸有关，而与转速无关，提高转速可增加磨球对粉料的撞击力与撞击频率,3.,磨球脱离筒壁后在筒底上作复杂运动，并构成对粉料的强烈撞击与搓擦,19,实验步骤,用电子天平称取适当比例,Fe,粉、,Al,2,O,3,粉,将粉体倒入球磨罐中，放置于球磨机上,固定球磨机转速，采用不同的球磨时间，观察粉体的混合情况,固定球磨时间，采用不同的球磨机转速，观察粉体的混合情况,将复合粉体从球磨罐中取出,20,注意事项,装磨料：,球磨前要求松脆磨料不大于,10mm,，其它磨料一般小于,3mm,，,装料量不超过罐容积的二分之一（不包括磨球）；每罐最大装料量：球磨罐容积的四分之三（包括磨球）,装磨球：,为提高球磨效率，罐内装入大小不同的磨球，大球主要作用是砸碎磨料，小球则用于研磨，使磨料达到一定的细度,各规格球磨罐的配球,(,仅供参考,),：,罐,（,mL,）,50,100,150,250,300,350,400,500,1000,球（粒）,6,50,100,150,250,300,310,320,400,800,10,8,16,24,40,48,70,80,100,200,20,2,3,4,6,8,15,21,注意事项,磨料和磨球装入后的球磨罐要求对称安放，重量基本一致，以使球磨运行中得到平稳,湿磨时罐内加一些不妨碍磨料性质的液体、胶体及其它辅助料。湿磨可比干磨取得更细的实验取样,将球磨罐在球磨机上固定牢固,22,
