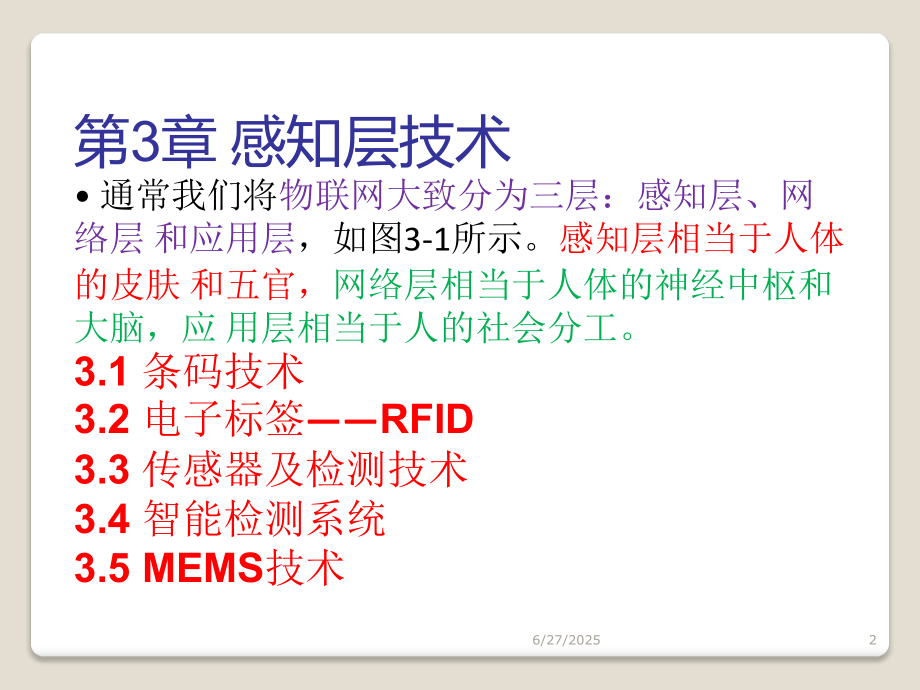

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,物联网技术导论,1,第,3,章 感知层技术,通常我们将,物联网大致分为三层：感知层、网络层 和应用层,，如图,3-1,所示。,感知层相当于人体的皮肤 和五官，,网络层相当于人体的神经中枢和大脑，应 用层相当于人的社会分工。,3.1,条码技术,3.2,电子标签,RFID,3.3,传感器及检测技术,3.4,智能检测系统,3.5 MEMS,技术,2,6/27/2025,公共感知层,3,6/27/2025,中间件部分,（云计算处理）,物联网应用系统拓扑图,4,6/27/2025,感知,是指对客观事物的信息直接获取并进行认知和理解的过程。,感知层,，承担信息的采集，可以应用的技术包括,条码,和,扫描器,、,智能卡,、,RFID,电子标签和,读写器、摄像头、,GPS,、传感器、传感器网络,等。其中条码和,RFID,标签显示身份，传感器捕捉信息状态，摄像头记录图像，,GPS,进行跟踪定位，最终实现识别物体、采集信息的目标。人类对事物的信息需求主要是对事物的识别与辨别、定位及状态和环境变化的动态信息。感知信息的获取需要技术的支撑,人们对于信息获取的需求促使其不断研发新的技术来获取感知信息,目前这些技术应用社会实践活动中的主要有以下几种,。,5,6/27/2025,3.1,条码技术：物联网的第一代身份证,一、条码产生的背景,20,世纪,20,年代，为了实现信件自动分拣想出在信 封上做条码标记，条码中的信息是收件人的地址，如 现在的邮政编码。使用一个条表示,“,1,”,，两个条表示,“,2,”,，而条码识别设备：一个能够发射光并接收反射 光的扫描期；一个测定反射信号,“,条,”,和,“,空,”,的方法。扫描器利用光电采集器来收集发射光。,“,空,”,发射回来 的是强信号，,“,条,”,反射回来的是弱信号。,6,6/27/2025,1949,年,10,月,20,日提出了今日条码雏形的专利,该条码最大的特点是将竖直 的条码弯曲呈环形，就像是箭靶或是公牛眼一样。公牛眼代码的好处在于无论什么地方都可以扫描出来，缺点是太浪费空间，如图,3-2,所示。,1959,年提出能够描述数字,0-9,中每个数字可由,7,段平行条码组成的条码。,7,6/27/2025,20,世纪初，伍德兰教授致力于条码的开发，其研,究成果成为现代通用产品代码（,UPC,Uniform,Product Code),的码规基础。,60,年代末，条码的读,取开始与计算机互联,。,1970,年，条码识别用在了有轨电车和北美铁路系,统。第一次在仓库管理系统中得到应用。,1973,年，美国统一代码委员会（,UCC,Uniform Code Committee),建立了,UPC,条码系统，并全面实现了该条码编码以及其所标识的商品的标准化。,UPC,条码一般包括,12,个数字，每个字符由两个黑 线条和两个白线条组成。代码由左右两个半截线条组成，便于实现双扫描识别。,8,6/27/2025,UPC,条码有四大优点：,利用商店结 账机可快速加以识别,从各种角度 都能识别,印刷成本比 较便宜,不需多余的费用,1974,年，,Intermec,公司推出,39,码，很快被美国国防部所采纳。,1975,年欧洲共同体在,UPC,条码基础上，开发了欧洲物品编码系统（,EANS,European Article Numbering System),，简称,EAN,码，正式成立欧洲物品编码协 会（,EAN,European Article Numbering Association),，直到,1981,年该组织发展为 国际性组织，称为,“,国际物品编码协会,”,（,IAN,International Article Numbering,Association),。并推出,EAN128,码和,93,码,（其密度均比,39,码高出近,30%,）,1981,年，建立行业标准和本业内的条码应用系统。,9,6/27/2025,2005,年,1,月，,EAN,正式更名为全球第一标准,化组织（,GSI,，,Global standard 1st),。,2005,年,6,月，,UCC,正式更名为,GS1 US,。,目前，,EPCglobal,就是,GS1,和,GS1 US,两大标,准联合成立。,1970,年,Iterface Mechanisms,公司开发出,“,二维码,”,，组合成高密度信息图案。,随着,LED,、微处理器和激光二极管的不断 发展，迎来了新的标识符号（象征学）和其应用的大爆炸，被称之为,“,条码工业,”。,10,6/27/2025,3.1.2,条码的构成与工作原理,条形码是一种信息的图形化表示方法，可以把信息制作成条形码，然后用相应的扫描设备把其中的信息输入到计算机中。条形码分为一维条码和二维条码，一维码比较常见，如日常商品外包装上的条码就是一维码。它的信息存储量小，仅能存储一个代号，使用时通过这个代号调取计算机网中的数据。二维码是近几年发展起来的，它能在有限的空间内存储更多的信息，包括文字、图像、指纹、签名等，并可脱离计算机使用。,条码是由一组宽度不同、平行相邻的黑色条纹和空白，按预设的格式与间距组合组合起来的符号。是一种供光电扫描器识读、由计算机自动识别的特殊代码，深色为条，浅色为空，条空代表的,13,位数字是直观的代表特定商品相关信息。这是人与计算机,“,沟通,”,的一种特定语言。,11,6/27/2025,条码是一种信息采集的新技术,当光电扫描器发出的光束扫过条码时，扫描光线照在浅色的空上容易发射，而找到深色的条上则不反射，这样被调取能够发射回来的强弱、长短不同的光信号即轮换成相应的电信号，经过处理后变成计算机可接收的数据，从而读出商品上条码的信息。商品信息输入电子收款机的计算机中后，计 算机自动查阅商品数据库中的价格数据，再反馈给电子收款机，随即打印出售款清单和金额，其速度几乎与扫描条码同步完成。,印刷在商品包装袋上的条码，像一条条商品信息的纽带，将世界各国制造厂商的和形形色色的商品有机地联系起 来，清清楚楚地加以识别。它使商品在世界迅速流通，解除了各国文字语言的障碍，给计算机信息采集带来很多方便，为建立起全球性的商品交易网络，发挥着很大作用。,12,6/27/2025,常用的条码和条码扫描器,当光电扫描器发出的光束扫过条码时，扫描光线 照在浅色的空上容易发射，而找到深色的条上则 不反射，这样被调取过的条码能够发射回来的强 弱、长短不同的光信号即转换成相应的电信号，经过处理后变成计算机可接收的数据，从而读出 商品上条码的信息。,13,6/27/2025,常见的大概有二十多种码制,Code39,码（标准,39,码）、,codabar,码（库德巴,码）、,code25,码（标准,25,码）、,ITF25,码（交叉,25,码）、,Matrix25,码（矩阵,25,码）、,UPC-A,码,、,EAN-13,码（,EAN-13,国际商品条码）、,EAN-8,码,（,EAN-8,国家商品条码）、中国邮政码（矩阵,25,码的一种变体）、,code-B,码、,MIS,码、,code93,码、,ISBN,码、,ISSN,码、,Code128,码（,Code128,，,包括,EAN128,码）、,code39EMS,(EMS,专用的,39,码,),等一维条码和,PDF417,等二维条码。,14,6/27/2025,国际广泛使用的条码种类有：,EAN,、,UPC,码,商品条码，用于在世界范围内唯 一标识一种商品。我们在超市中最常见的就是,EAN,和,UPC,条码。,15,6/27/2025,3.1.3,一维符号结构与代码结构,1.,商品编码原则,1,）唯一性,唯一性是指商品项目与其标识代码一一对应，即一个商品项目只有一个代码，一个代码只标识同一商品项目。商品项目代码一旦确定，永不改变，即使该商品停止生产、停止供应了，在一段时间内（有些国家规定为,3,年）也不得将该代码分配给其他商品项目。,2,）无含义,无含义代码是指代码数字本身及其位置不表示商品的任何特定信息。在,EAN,及,UPC,系统中，商品编码仅仅是一种识别商品的手段，而不是商品分类的手段。无含义使商品编 码具有简单、灵活、可靠、充分利用代码容量、生命力强 等优点，这种编码方法尤其适合于较大的商品系统。,3,）全数字型,在,EAN,及,UPC,系统中，商品编码全部采用阿拉伯数字。,16,6/27/2025,2.,一维符号结构,表,3-1 EAN/UCC-13,代码结构分配,17,6/27/2025,商品上的条码,标准条码是由厂商识别代码、商品项目代码、校验码三部分组成的,13,位数字代码，分为四种结构。厂商识别代码由,710,位数字组成，中国物品编码中心负责分配和管理，厂商识别代码是由前缀码 和厂商代码构成的。前,3,位代码为前缀码，国际物品编码协会已分配给,中国大陆的前缀码为,690695,，分配给中国,台湾的前缀码为,471,，分配给中国,香港,特别行政区的,前缀码为,489,。,18,6/27/2025,表,3-1,为商品标识代码之一，,EAN/UCC-13,代码,结构分配。例如：,19,6/27/2025,图,3-5,所示，前,3,位数字代表的是国家或地区的代码。,690,代表产地为中国大陆。中间,4,位数是厂商代码，它是由商,品的厂商自行编码的，代表这这个商品的厂商编号。后,5,位是商品项目代码，由各厂自行确定产品号码，代表商品,的类别，如日期、年份等。最后一个数字则是校验码。,图右所示中，这两件商品都是同一厂家出产的，其条码只 是位数相差了一位数：一个代表香辣味的，一个代表麻辣味的。,13,位代码结构,20,6/27/2025,3.,条码的符号特征,条与空是由标准宽度的模块组合而成。一 个标准宽度的条模块表示二进制的“,1”,，而一个标准宽度的空模块表示二进制的“,0”,。,（,1,）条和空分别由,1,4,个同一宽度的深或浅颜色的模块组成。深色模块用“,1”,表示，浅色模块用“,0”,表示。,（,2,）数字条码字符：,2,条,2,空，共,7,个模块,。,（,3,）辅助条码字符：起始、终止符、中间分隔符,。,21,6/27/2025,A,子集与,C,子集互为,反相,，,B,子集与,C,子集,互为镜像,。,A,子集,中条码字符包含的条模块的个数为奇数，称,奇,排列,；,B,、,C,子集为偶数，称偶排列,。,商品条码的条码字符集：,0 9,。,条码字符：,2,条,2,空，共,7,个模块。每个条或空由,1,4,个模块组成,。,条码字符集,:,A,子集、,B,子集、,C,子集。,A,子集,B,子集,C,子集,22,6/27/2025,EAN-13,条码构成及符号构成,23,6/27/2025,4.EAN-13,商品条码字符集的选用,左侧数据符,右侧数据符,A,子集和,B,子集,C,子集,EAN-13,商品条码中的前置码不用条码字符表示，不包,括在左侧数据符内。,起始符、终止符为,101,；中间分隔符为,01010,。,24,6/27/2025,表,3-2,左侧数据符字符集的选用规则,选用,A,子集还是,B,子集表示左侧数据符,取决于前置码的数值。,25,6/27/2025,譬如，图,3-8,中,EAN-13,商品条码确定,13,位数字代,码,6901234567892,的左侧数据符的二进制表示。,第一步：根据前表，前置码为,6,的左侧数据符所选 用的字符集依次排列为,ABBBAA,。,第二步：查表，左侧数据符,901234,的二进制表示。,如表,3-3,所示。,26,6/27/2025,5,、店内条码,在购买散装食品时，会使 用一种独特的条码,店内条码。这种条码是工作人员现将商品的名称和保质期输入计算机备案数据库，消费者只要将所过食品放在称重器上，然后输入商品相关的信息后，就可以进行打印了。,在商品条码的盲区里（主 要是一些散装的商品）店内条码就成为超市唯一的选择，所以店内条码会一定范围内和商品条码长期共存。,图,3-9,店内条码店内条码并不是超市或企业自己 随意制定的，也必须遵循相应的国家标准（,GB/T18283,2008,：商品条码店内条码）。譬如超市店内条码按国家标准必须是以“,20 24,”作为前缀。店内条码的编码分为两种：不包含价格等信息的,13,位代码和包含价格等信息的,13,位代码,。,27,6/27/2025,6.EAN,部分已分配的前缀码,28,6/27/2025,3.1.4,二维条码组成与辨识,一维条码只是在一个方向上（一般是水平方向）表达信息，使用时通过这个代号调取计算机网络中的数据。因此一维条码有一个明显得缺点，即垂直方向不携带信息，故信息密度偏低。受信息容量的限制，一维条码通常是对物品的标识，而 不是对物品的描述。它对两个助手,计算机和数据库相当依赖。没有两个助手的鼎力相助，一 维条码很难派上用场。,由于受信息容量的限制，一维条码符号仅仅是对物品信息代码的标识，而不是对物品的描述。所谓对物品的标识，就是给某物品分配一个代码，代码以条码符号的形式印制在物品上，用来标识该物品以便自动扫描设备的识读，代码或一维条码本身不表示该产品的描述性信息，更详细的信息要通过访问数据库才可以了解。,29,6/27/2025,1.,二维条码组成与优势,二维条码技术就是在一维条码无法满足实际应用需求的前提下产生的。二维条码是用某种特定的几何图形按一定规律在平面,(,水平和垂直二维方向,),上分布的条、空相间的图形来记录数据符号信息，作为一种全新的自动识别和信息载体技术，二维条码能将图像、声音、文字等信息进行整合，从而增加搭载的信息量，二维码的数据存储量是一维码的几十倍到几百倍，就像一个便携式的数据库。,表,3-5,给出一维码和二维码的比较。,30,6/27/2025,二维条码的设计中有两个目的：,一是为了保证局部损坏的条码仍可正确辨识；,二是使扫描容易完成。,31,6/27/2025,二维条码的优点,（,1,）可靠性强,条形码的读取准确率远远超过人工记录，平均每,15000,个字符才会出现一个错误。,（,2,）效率高,条形码的读取速度很快，相当于每秒,40,个字符。,（,3,）成本低,与其它自动化识别技术相比较，条形码技术仅仅需要一小张贴纸和相对构造简单的光学扫描仪，成本相当低廉。,（,4,）易于制作,条形码的编写很简单，制作也仅仅需要印刷，被称作为,“,可印刷的计算机语言,”,。,（,5,）构造简单,条形码识别设备的构造简单，使用方便。,（,6,）灵活实用,条形码符号可以手工键盘输入，也可以和有关设备组成识别系统实现自动化识别，还可和其他控制设备联系起来实现整个系统的自动化管理。,32,6/27/2025,（,7,）高密度,二维条码通过利用垂直方向的堆积来提高条码的信息密度，而且采用高密度图形表示，因此不需事先建立数据库，真正实现了用条码对信息的直接描述。,（,8,）纠错功能,二维条形码不仅能防止错误，而且能纠正错误，即使条形码部分损坏，也能将正确的信息还原出来。,（,9,）多语言形式，可表示图像,二维条码具有字节表示模式，即提供了一种表示字节流的机制。不论何种语言文字它们在计算机中存储时以机内码的形式表现，而内部码都是字节码，可识别多种语言文字的条码。,（,10,）具有加密机制,可以先用一定的加密算法将信息加密，再用二维条码表示。在识别二维条码时，再加以一定的解密算法，便可以恢复所表示的信息。,33,6/27/2025,2.,常见的二维条码分类,34,6/27/2025,堆叠式和矩阵式二维条码的组成特点,、,堆叠式二维条码的编码原理是建立在一维条码的基础上，将一维条码 的高度变窄，再根据需 要堆成多行，其编码设计、检查原理、识读方式等方面都继承了一维条码的特点，但由于行数增加，对行的辨识、解码算法及软体则与一 维条码有所不同。,49,码,、,16K,码、,PDF417,等为,代表。其中,PDF,是取英文,Portable Data File,的缩写，意为,“,便携数据文件,”,，是目前应用最为广泛的堆叠式二维条码。,矩阵式二维条码是以矩阵的形式组成，在矩阵相应元素位置上，用点的出现表示二进制的“,1”,，不出现表示二进制的“,0”,，点的排列组合确定了矩阵码所代表的意义。其点可以是方点、圆点或其他形状的点。,是建立在计算机图像处理技术、组合编码原理等基础上的图形符号自动辨识的码制。,Data Matrix,码、,Maxi Code,码、快速响应,(QR,Quick Response),码为代表性。,我国自主产权的国家标准二维码有,GB/T 17172-1997,四一七条码,GB/T18284-2000,快速响应矩阵码,紧密矩阵,CM,码,/,网格矩阵,GM,码,SJ/T11349-2006,网格矩阵码和,SJ/T11350-2006,紧密矩阵码,35,6/27/2025,3.1.5,二维条码的应用,1.,二维条码与手机,手机二维条码的出现，为手机和网络的联运创造了无限可能，打开了一条跨媒体的通道，它轻松地连接起了人们日常生活和网络世界，尽管它与商业的结合散发出来的魅力 因为稚嫩还有所局限，但一个新兴营销国度的开启已势在必然。,手机二维条码的出现，为手机和网络的联运创造了 无限可能，打开了一条跨媒体的通道，它轻松地连 接起了人们日常生活和网络世界，尽管它与商业的 结合散发出来的魅力因为稚嫩还有所局限，但,一个新兴营销国度的开启已势在必然,。,如,“,一键上网,”,、,“,移动商务,”,、,“,二维码导游,”,、,“,二维码导购,”,、,“,二维码名片,”,等。,36,6/27/2025,当二维条码遇见手机,二维条码是由黑白方格组成的马赛克矩阵，它可以 横向和纵向两个方位同时表达信息，因此能在很小 的面积内表达大量的内容，且具有纠错能力强、识 别速度快、全方位识读等特点。就是这样一个神奇的图案，配合已越来越高效的网络，借助与手机的 扫码功能，即可轻而易举的获得丰富的信息。,37,6/27/2025,手机二维码工作特点,手机二维码就是一种内部存入了有关信息的特殊几何图案，它会随着信息的改变而改变。手机二维码是横纵排列的，大大提高了它的信息容量。在读取上，手机二维条码可,分为 主动读取和被动读取两种,。,主动读取就是用手机作为拍摄体，去拍摄印刷品上的二维条码。被动读取是把二维条码传输到手机上显示出来，然后另外专用的设备去照射。也就是说，,如果用手机去拍摄印有二维条码的图案就是主动读取；当手机内已经存入一个二维条码的图案，用特殊设备来识别它，就是被动读取,。,38,6/27/2025,二维码的安全性很高,手机二维码在开展应用的时候，都已经采用了非常高级别的安全加密，是对业务信息进行加密，这样其他用户就无法伪造这个二维码了。,譬如，电影票上的二维码是经过高级加密，把这个二维码用扫描设备识别一下，读出来的信息是乱码。在传输过程中，破解它的规律，伪造另一张合法电影票，基本上是无法实现的。,只有传输到后台系统，后台系统在进行解密之后，才能还原到最初的业务信息,。,普通的消费者和玩家几乎不可能破解密码。,从技术角度来看，手机二维码用于一般商业用途，基本上不会出现安全隐患，而对于掌握各种二维码生成源程序的厂家老说，都可以在生成手机条码的过程中采用二维码内部的加密，对二维码进行防盗和防伪。,在日本市场基于二维码的适度应用上，手机二维码占据了,80%,以上。,39,6/27/2025,2.,主要应用,1,）物流管理,40,6/27/2025,2,）优惠券；,3,）火车票实名制；,4,）超市商品信息管理；,6,）解析网址,41,6/27/2025,5,）海报广告,42,6/27/2025,7,）购买产品,8,）防伪,9,）证照应用,10,）备援应用,43,6/27/2025,3.,二维条码的识读设备,（,1,）线性,CCD,和线性图像式识读器（,Linear Imager,）,可识读一维条码和行排式二维条码（如,PDF417,），在阅读二维条码时需要沿条码的垂直方向扫过整个条码，又称为,“,扫动式阅读,”,，这类产品的价格比较便宜。,（,2,）带光栅的激光识读器,可识读一维条码和行排式二维条码。识读,二维码,时将扫描光线对准条码，由,光栅,部件完成垂直扫描，不需要手工扫动。,（,3,）图像式识读器（,Image,Reader,）,采用面阵,CCD,摄像方式将条码图像摄取后进行分析和解,码，可识读一维条码和二维条码。,另外，二维条码的识读设备依工作方式的不同还可以分为：手持式、固定式和平版扫描式。,二维条码的识读设备对于二维条码的识读会有一些限制，但是均能识别一维条码。,44,6/27/2025,4.,二维码的局限性,尽管二维码作用很大，但还是无法承载图像、视频 等超大的流媒体信息。按照二维码编码规范，其图 形的面积越大，它可以储存的信息量也就越大。但 是，由于手机屏幕是有一定大小限制的，尤其是咱 中国的手机种类特别复杂。所以，现在的手机二维 码信息，能储存的大概是,100,个汉字以内，不会太 多。这个长度应付我们大部分的应用是绰绰有余。此时，我们所需要得到的是一个方便快捷的索引介 质，,二维码作为一个人机交互的理想载体,，是可以 承担这个功能的。,它可以让你很方便的找到你所需要的东西，而为必,须要在二维码本身里面，把所有完整的信息存进去。,45,6/27/2025,3.2,电子标签：物联网的第二代身份证,电子射频标识（,RFID,）,高技术含量的芯片，,可视为,包装商品的,“,智能大脑,”。,基于,RFID,技术的可用于单品识别的物联网平台给人们提供了无限的想象空间。随着,RFID,的发展和普及，贴有电子标签的商品随处可见，与我们的一代居民身份证换发为二代身份证一样，商品的身份证也在,“,升级,”,。作为物联网的第二代身份 证，电子标签将伴随商品从仓库到商店再到购买者，甚至一直到变成垃圾的整个生命过程。同时，顾客还可以通过这种智能标签直接了解他们所需要的商品，并立刻得到带有标签的商品的有关信息。,46,6/27/2025,47,6/27/2025,3.2.1 RFID,技术的理论基础,RFID(Radio Frequency Identification),射频识别是一项利用射频信号通过空间耦合实现无接触信息传递并通过所传递的信息达到识别目的的技术。射频识别系统通常由电子标签和阅读器组成。射频识别系 统的数据存储在射频标签之中，其能量供应以及与识读器之间的数据交换不是通过电流而是通过磁场或电磁场进行的。,能量是,RFID,存在的基础，电磁能是自然界存在的一种能量形式。,48,6/27/2025,1.,电磁波与频道分配,49,6/27/2025,各国的无线管理部门也规定了有些频带为免费的，以满足不同的需要，可供我们开发无线通信设备使用。这些频带通常包括,ISM,（,Industrial Scientific Medical,，工业、科学和医疗）频 带。各国的无线电管理不尽相同。譬如，在美国，免许可的频道包括,27MHz,、,260 470MHz,、,902 928MHz,和,2.4GHz,。中国目前可具体使用的,ISM,频率是,315MHz,，,433 MHz,和,2.4GHz,。,ISM(Industrial Scientific Medical)Band,，是由,ITU-R,（,ITU Radiocommunication Sector,，国际通信联盟,无线电通信,局）定义的。此频段主要是开放给工业、科学、医学三个主要机构使用，属于,Free License,，无需授权许可，只需要遵守一定的发射功率,(,一般低于,1W),，并且不要对其它频段造成干扰即可。,2.4GHz,频段为各国共同的,ISM,频段。因此,无线局域网,、,蓝牙,、,ZigBee,等,无线网络,，均可工作在,2.4GHz,频段上,。,除了,ISM,频带以外，在中国整个低于,135kHz,，在北美、南美和 日本低于,400 kHz,，也都是可以使用的免费频段。,50,6/27/2025,2,、,RFID,技术的源头,能量是,RFID,存在的基础，电磁能是自然界,存在的一种能量形式,。,RFID,是无线电广播技术和雷达技术的结合,。雷达采用的是无线电波的反射和反向散射 理论，而无线电广播技术是关于如何使用无线电波发射、传播和接受语音、图像、数字、符号的技术。,RFID,是直接集成雷达的概念，并由此发展,起来的一种新的自动识别技术。,1948,年哈利,斯托克曼发表论文,“,利用能量 反射的方法进行通信,”,奠定了,RFID,的理论基础，,成为,RFID,理论发展的里程碑,。,51,6/27/2025,RFID,由理论变为现实,60,年代出现了,RFID,技术的第一个商业应用系统,商品电子防盗系统（,EAS),。,1977,年，美国开发了,“,机动车电子牌照,”,，,90,年代,RFID,在美国的公路自动收费系统得到了广泛应用。另外，,RFID,在动物追踪、车辆追踪、监狱囚犯管理、公路自动收费以及工厂自动化方面也得到了广泛应用。其他应用还包括汽车门遥控快关、停车场管理、社区和校园大门控制系统等。,21,世纪，,RFID,标准已经初步形成，第二代标准已于,2004,年底公布。,2003,年,11,月,4,日，世界零售商巨头沃尔玛宣布，它将采用,RFID,技术追踪其供应链系统中的商品，并要求其前,100,大供应商从,2005,年起将所有发运到沃尔玛的货盘和外包装箱贴上电子标签。这一重大举动揭开了,RFID,在开放系统中应用的序幕。,52,6/27/2025,53,6/27/2025,3.2.2 RFID,的技术优劣,经过实地检验，沃尔玛的零售商场和配送 中心应用,RFID,技术后，其货物短缺率和产品脱销率降低了,16%,，商品库存管理效率提高了,10%,左右，商品补货速度较之前提高了,3,倍，商场补货效率加快了,63%,，平均库存量降低了,10%,。,射频技术与条码分属两种不同的技术，有 不同的适用范围，有时会有重叠。两者之间在有无写入信息能力、能否实现远距离识别的批量识别、运营成本等方面有着较大区别。,54,6/27/2025,与传统条码识别技术相比，,RFID,的优势,为每件物品分配唯一的标识,所有的产品都可以享受独一无二的,ID,。这对于,ERP,（,Enterprise Resource Planning,；企业资源计划系统）和,SCM(Supply chain management,，供应链管理）系统来说是一种革命性的突破，即可以识别单个物体。,55,6/27/2025,扫描速度快,一次性处理多个标签，并将处理的状态写入标签。,RFID,的读卡器每,250ms,便可从电子标签中读出商品的相关数据。可识别高速运动物体并可同时识别多个标签，操作快捷，即将传统的单体处理方式变为,“,批处理,”,方式。,体积小，易封装,抗污染能力强，可实现穿透性识别,条码适用于售价极低的商品，而,RFID,适用于价格较高或多目标同时识别的场合。,可重复使用,电子标签寿命可达,10,年以上，读写次数达,10,万次之多。这点对于物流中的节点记载、货物追踪特别有用。,56,6/27/2025,穿透性和无屏障阅读,可不断地主动或被动发射电波，只要处于,RFID,读写器的接收范围之内，就 可以被,“,感应,”,并正确地识别出来。但不能穿透铁 质金属。,数据的存储容量大,一维条码的容量为,50,字节，二维条码最大的容量可存储,23000,字符，,RFID,的 容量则有数百万字节。,安全性高,RFID,技术是条码技术的发展和完善，条码及技术和,RFID,技术都是现代物流信息系统的重要组成部分。,57,6/27/2025,3.2.3 RFID,的工作原理,1.,系统组成,RFID,的系统组成包 括：,电子标签,（,Tag,），,读写器,（,Reader,，阅读器），以及作为,服,务器,的计算机数据管理系统三部分。其中，电子标签中 包含,RFID,芯片和天线（,Antenna,），一种利用无线射频进行非接触双向通信的识别方式，如下图,3-21,所示。,58,6/27/2025,RFID,电子标签（,Tag,）,RFID,电子标签又称电子标签或数据载体，是系统主要核心部件，有耦合元件和芯片组成，用于存储数据信息；,59,6/27/2025,RFID,天线,(Antenna),在标签和阅读器之间传递射频信号；,60,6/27/2025,RFID,阅读器（,Reader,）,用于读取、写入标签信息的设备，分为手持和固定式。,61,6/27/2025,2.,工作过程,读写器通过发射天线发送一定频率的射频信号，当电子标签进入读写器天线工作区时，电子标签天线产生足够的感应电流，电子标签获得能量被激活，电子标签将自身信息通过内置天线发送出去，读写器天线接收载波信号，读写器调解、解码，送至系统高层处理，系统高层根据逻辑判断标签的合法性，系统高层针对不同的设定做出相应处理，发出指令信号，控制执行机构动作,。,62,6/27/2025,RFID,系统的工作原理,空间传输通道中发生的过程可归结为三种事件模型：数据交换是目的，时序是数据交换的实现方式，能量是时序得以实现的基础,。,两种耦合方式,电感耦合,依据电磁感 应定律。适用于中低频，典型的工作频率有：,125kHz,、,225kHz,和,13.56MHz,，作用距离,1020cm,电磁反向散射耦合,雷 达原理模型。适用于高频、微波频率段，典型工作频 率：,433MHz,、,915MHz,、,2.45GHz,和,5.8GHz,，作用距离,310m,63,6/27/2025,3.RFID,读写器防冲撞（防碰撞）机理,RFID,分类的一个重要的看点在于是否需要同时读取复数个标签。为了实现这个功能在通信上所采 取的技术是（防冲撞）“防碰撞”。同时读取复数个标签是常被人们谈及的,RFID,比图形码远为优越的地方，但是如果没有防碰撞（防冲撞）的功能时，,RFID,系统只能读写一个标签。在这种情况下如果有两个以上的标签同时处于可读取的范围内就会导致读取的错误。,我们简单地说明防碰撞（防冲撞）功能的工作原 理。即使是具有防碰撞（防冲撞）功能的,RFID,系 统，实际上并非同时读取所有标签的内容。在同时查出有复数个标签存在的情况下，检索信号并防止冲突的功能开始动作。,64,6/27/2025,为了进行检索，首先要确定检索条件,。例如，,13.56MHz,频带的,RFID,系统里应用的,ALOHA,（,Additive Link On-line Hawaii system,，信道的动态分配系统）是使用无线电频率的时分多路包交换系统。站可以在任意给定时间内传输数据。在给定时间之后仍未收到应答，就重新发一个包，因而减少碰撞。,ALOHA,协议方式的防碰撞功能的工作步骤,如下图,3-23,所示。,65,6/27/2025,1,）首先，阅读器指定电子标签内存的特定位数（,1 4,位左右）,为次数批量。,2,）电子标签根据次数批量，将响应的时机离散化。例如在两位数的次数批量,“,00,、,01,、,10,、,11,”,时，读写器将以不同的时机对这四种可能性逐一进行响应。,3,）若在各个时隙里同时响应的电子标签只有一个的场合下才能得到这个电子标签的正常数据。信息读取之后阅读器对于这 个电子标签发送在一定的时间内不再响应的睡眠的指令（,Sleep/Mute,）使之在休眠，避免再次向应。,4,）若在各个时隙内同时由几个电子标签响应，判别为,“,冲突,”,。在这种情况下，内存内的另外两位数所记录的次数批量，重复以上从,2,）开始的处理。,5,）所有的电子标签都完成响应之后，阅读器向他们发送唤醒的指令（,Wake Up,），从而完成对所有电子标签的信息读取。,在这种搭载有防碰撞（防冲撞）功能的,RFID,系统中，为了只读一个标签，几经调整次数批量反复读取进行检索。所以，一次性读取具有一定数量的标签的情况下，所有的标签都被读到为止其速度是不同的，一次性读取的标签数目越多，完成读取所需时间要比单纯计算所需的时间越长,。,66,6/27/2025,4.RFID,与其他方式的比较,67,6/27/2025,3.2.4,电子标签的分类与应用,1.,按供电形式,根据标签的供电形式分为有源标签（主动标签）和无源标签（被动标签）。,有源标签,自带电池，识别距离较长，可达到,10m,以上，而 寿命有限，价格较高，体积较大，应用较少。,无源标签,重量轻、体积小、寿命长，成本低，应用广泛，但发射距离受限，大约在,1m,左右，依靠从阅读器发射的电 磁场中提取能量来供电，需要有较大的读写器发射功率。,2.,按工作方式分,射频识别系统的基本工作方式分为,全双工,（,Full Duplex,）和,半双工,（,Half Duplex,）系统以及时序（,SEQ,）系统。全双工表示射频标签与读写器之间可在同一时刻互相传送信息。半双工表示射频标签与读写器之间可以双向传送信息，但在 同一时刻只能向一个方向传送信息。,68,6/27/2025,3.,按数据量分,射频识别射频标签的数据量通常在几个字节到几千个字节之间。但是，有一个例外，这就是,1,比特射频标签。它有,1,比特的数据量就足够了，使阅读器能够作出以下两种状态的判断：,在电磁场中有射频标签,或,在电磁场中无射频标签,。这种要求对于实现简单的监控或信号发送功能是完全足够的。因为,1,比特的射频标签不需要电子芯片，所以射频标签的成本可以做得很低。由于这个原因，大量的,1,比特射频标签在百货商场和商店中用于商品防盗系统（,EAS,）。当带着没有付款的商品离开百货商场时，安装 在出口的读写器就能识别出,在电磁场中有射频标签,的状况，并引起相应的反应。对按规定已付款的商品来说，,1,比特射频标签在付款处被除掉或者去活化。,4.,按可编程分,能否给射频标签写入数据是区分射频识别系统的另外一个因素。对简单的射频识别系统来说，射频标签的数据大多是简单的（序 列）号码，可在加工芯片时集成进去，以后不能再变。与此相反可写入的射频标签通过读写器或专用的编程设备写入数据。,射频标签的数据写入一般分为无线写入与有线写入两种形式。目前铁路应用的机车、货车射频标签均采用有线写入的工作方式。,69,6/27/2025,5.RFID,不同频段的应用,工作在不同频段或频点上的电子标签具有不同的特点。射频识别应用占据的频段货品点在国际上公认的划分，位于,ISM,（,Industrial Scientific Medical),波段中，此频段主要是开放给,工业，科学、医学,，三,个主要机构使用，属于没有所谓使用授权的限制。,ISM,频段在各国的规定并不统一。典型的工作频率有：,125kHz,、,133kHz,、,13.56MHz,、,27.12MHz,、,433MHz,、,860930MHz,、,2.45GHz,、,5.8GHz,等,。,70,6/27/2025,1.,低频段电子标签,工作频率范围为,30300kHz,，典型工作频率有：,125kHz,和,134kHz,，无源标签，电感耦合方式，读,写距离小于,1m,。,主要优势：,标签芯片采用普通的互补金属氧化物半导体元件（,CMOS,）工艺，省电、廉价、工作频率不受无线电频率管制和约束、可穿透水、有机组织和木材等；非常适合近距离的、低速率的、数据量要较少的识别应用。,典型应用有：,畜牧业管理系统、汽车防盗系统、无钥匙开门系统、马拉松赛跑系统、自动停车收费系统、车辆管理系统、自动加油系统、酒店门锁系统、门禁和安全管理系统、货物跟踪系统、动物识别系统、容器识别系统、工具识别系统、电子闭锁防盗（带有内置标签的汽车钥匙）系统等。,71,6/27/2025,2.,高频段电子标签,工作频率范围为,330MHz,，典型工作频率为,13.56MHz,，无源标签，电感耦合方式，通过读写,距离大于,1m,。,主要优势：,标签芯片不再须要线圈绕制，可通过腐 蚀印刷方
