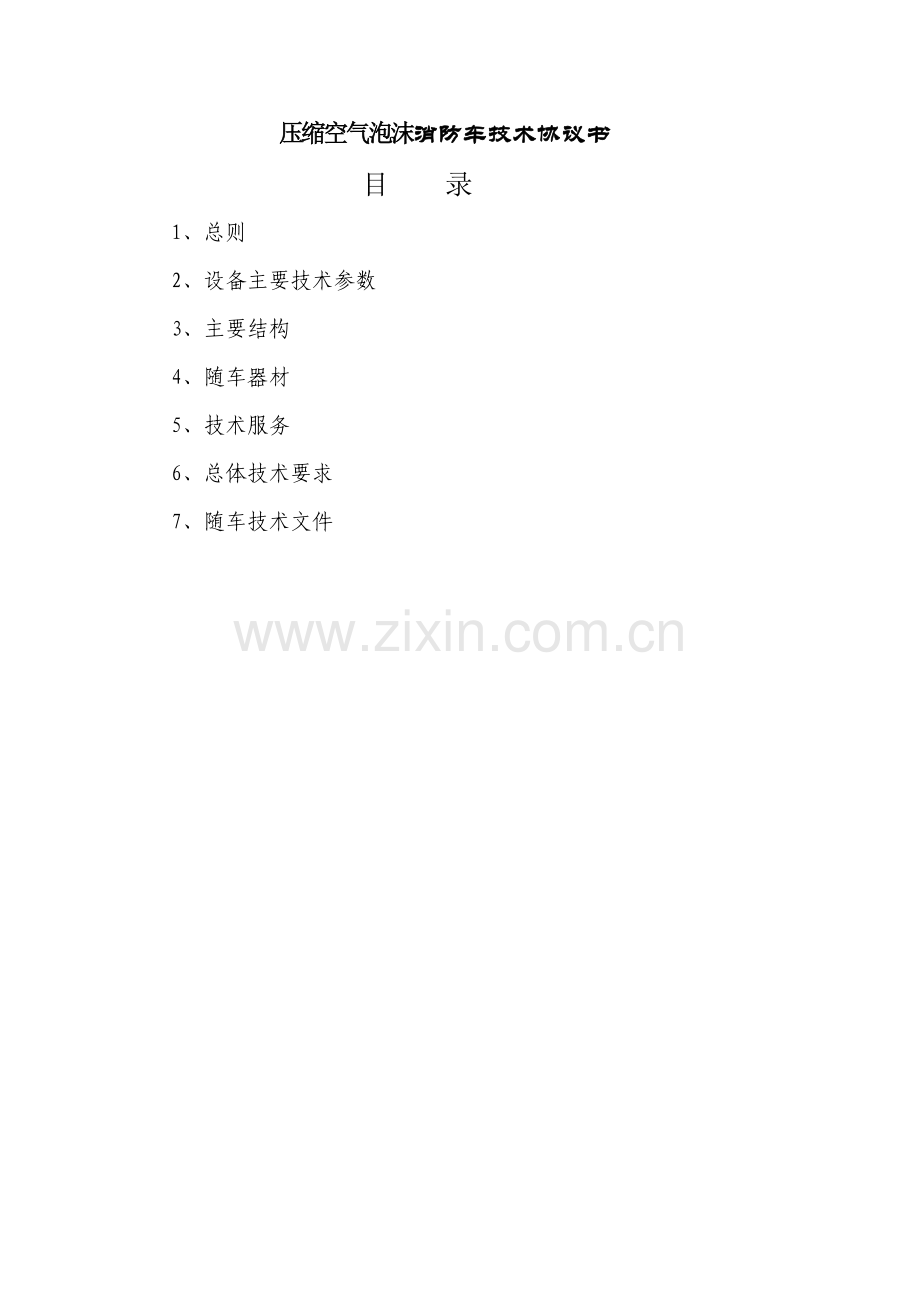

压缩空气泡沫消防车技术协议书
目 录
1、总则
2、设备主要技术参数
3、主要结构
4、随车器材
5、技术服务
6、总体技术要求
7、随车技术文件

一. 总则
本技术协议适用于甲方压缩空气泡沫消防车。
1.卖方应按照本技术协议书要求进行以上设备的设计和制造。本协议作为供货合同的附件，在供货合同生效时，本协议同时生效，并与供货合同具有同等法律效力。
2.卖方的职责范围包括设备的设计、制造、检验、试验、运输等及相应的工作，并应符合本技术协议书中所规定的标准、规范、规程及有关条款的要求，卖方对所供产品质量承担全部责任。
3.符合买方规定的技术规程、说明书、标准规范的要求，并不能解除制造商对设备的设计、制造、检验、质量保证等合同规定的任何责任。
4、本技术协议与国家相关标准矛盾时以国家相关标准为准。
二、设备主要技术参数
1、底盘
型 号： ZZ1257N4341W豪泺二类底盘
厂 家： 中国重型汽车集团有限公司
驱动型式： 6×4
轴 距： 4300 mm +1400mm
2、发动机
型号： WD615.69
功率： 247kW（2200r/min时）
扭矩： 1300N·m（1300-1600r/min）
3、尺寸参数：
外型尺寸（长×宽×高）： 9415mm×2495mm×3615mm
轴距： 4300+1400mm
悬长（前悬/后悬）： 1500/2050mm
接近角/离去角： 16°/13°
最小离地间隙（后桥下）： 314/298mm
4、性能参数：
最小转弯直径 ： 21.6 m
最高车速： ≮102km/h
最大爬坡度： 62%
百公里油耗： 36L/100km
油厢容积： 350L
制动距离（初速度30Km/h）：≤9.0
加速行驶车外噪声： ≤85 dB(A)
5、质量参数：
满载总质量： 26870kg
载液量： 10000kg水＋1000kgA类泡沫原液
6、乘员数（含驾驶员）： 6（人）

三、主要结构：
１驾驶室
1.1结 构：平头、四开门联体乘员室，全钢框架焊接一体式结构。
1.2座位设置：前排2人后排4人，其中后排乘员座位后面设有空气呼吸器固定架4个，并设有避震防护装置，前方约1.2米高度处有精致的安全栏杆。
1.3翻转：双油缸液压翻转机构。
1.4乘员室内设备：除原车设备外，加装有100W警报器、回转警灯开关、取力器控制开关、附体灯开关及指示灯、电台电源线桩口。
1.5警灯：驾驶室顶部安装有长排爆闪警灯。
2容罐：
2.1载液量：
2.1.1水罐载水量： 10000kg
2.1.2 A类泡沫罐载液量： 1000kg
2.2材 质：
2.2.1水罐采用优质碳钢板焊接而成
2.2.2泡沫罐采用优质不锈钢板1Cr18Ni9焊接而成
2.3水罐结构：水罐为焊接式结构，前后封板、罐两侧壁板、纵横防板均设有可增加强度的梯形折筋。另有维修人孔圈以及防吸水漩涡紊流结构。
2.3.1罐顶有1个入口孔，带快速锁紧及开启装置的罐盖。
2.3.2罐顶接有1个80 mm的溢水管阀结构。
2.3.3 一个液位指示器
2.3.4 一个排污口。
2.4 A类泡沫罐结构：位于水罐前上方，内设隔板加强筋。
2.4.1罐顶设1个A类泡沫注液口。
2.4.2罐顶设1个出气口。
2.4.3罐前封板设1个低液位保护开关。
2.4.4罐底设1个排污口。
2.4.5一个液位指示器
3水泵：
3.1水 泵：
型号： CB10/60
生产企业： 上海
额定流量： 60 L/S（1.0Mpa时）
材质： 铝合金外壳、不锈钢泵轴
安装位置： 后置式
3.2引水泵：
型式：　　　　　　　　活塞式
材质：　　　　　　　　铝合金
吸深： ≥ 7m
引水时间： ≤ 80s
3.3接合方式：　　　　　　电磁离合器
需要吸真空时，按下电磁离合器开关，当压力达到0.085Mpa时，压力开关使电磁离合器自动分离，引水完成。
4泡沫比例混合系统：
压缩空气泡沫比例混合系统：
型号： FoamPro2001
结构： HYPRO柱塞式
型式： 全自动正压式泡沫比例混合器
泡沫比例： 0.1—1.0%
泡沫泵：400W, 24V DC直流电动泡沫泵，额定流量为 9.84L/min
5压缩空气系统：
空气压缩机型号： SCA10G-R
型式： 旋转螺杆式
额定流量： 额定性能4.2M3，（压力1.0MPa时）
最大性能5.2 M3，（1.0MPa时）
工作压力： 100psi（即0.69 Mpa）
自动压力平衡系统： 气压随水压波动范围±5%
润滑油的水冷循环系统： 压力水冷却。可恒温保持机油于75.6°C – 107.2°C。
6泡沫混合液的额定流量： 20 L/S（压力0.85MPa时）
7管路系统：
7.1吸水管路：
设 1个Φ150mm罐内吸水管路系统（仪表板处）。
7.2压缩空气泡沫及水管路：
车顶前部设置出压缩空气泡沫消防炮管路及控制阀。
泵房仪表板后部设置1个Φ65mm的压缩空气泡沫出液管路及控制阀。
7.3注水管路
车厢左右两侧各有2个Φ65mm接扣，可向罐内注水管路，并装有出水管路及控制阀。
泵房内设置1个Φ65mm水泵向罐内注水管路及控制阀。
7.4出水管路：
车顶中后部设置１个100mm出水消防炮管路及控制阀。
泵房左右两侧各设置1个Φ80mm和Φ65mm出水管路及控制阀,所有出口均快速接口。
7.5放余水管路：
压缩空气泡沫系统底部设有１个Φ12mm的放余水管路及控制阀。
水泵底部设有２个Φ12mm的放余水管路及控制阀。
7.6冷却水管路：
为使空气压缩机及取力器在工作中运行，配有同发动机冷却系统连通的冷却水管路及控制阀。
7.7排污管路：
水罐底部设置１个Φ40mm的排污管路及控制阀。
A 类液罐底部设置１个Φ25mm的排污管路及控制阀。
8消防炮：
8.1PL50型消防炮：
型号： PS50
位置： 车箱顶中部
控制方式： 手动.
喷射压力： ≤1.0Mpa
流量： 　　　　　　 50L/s
射程：　　　　　　　水≥60m
喷射炮旋转角度：　　≥360°
喷射炮仰角：　　　　≥+70°
喷射炮俯角：　　　　≤-30°
8.2 PS40W型消防水炮：
位置： 车箱顶前部
控制： 手动.
喷射压力： ≤1.0Mpa
混合液流量： ≥30L/s
射程： ≥55m
喷射炮旋转角度: 270°
喷射炮仰角： ≥+45°
喷射炮俯角： ≤-15°
9取力器：
型式：夹心式
操纵：电磁阀、气动控制、控制位置位于驾驶室内仪表盘处，并设有指示灯,可表示取力器的接合、分离状态
冷却方式：强制可调式水冷。冷却开关位于泵房操作面板上
润滑方式：飞溅式油润滑
10器材箱及泵房：器材箱位于整体车身的两侧,泵房位于其后
10.1材质：本体主骨架为钢制型材，器材架为铝合金型材。内饰板均为1.5mm氧化铝合金花纹板，内饰底板为2.5mm氧化铝合金花纹板。
10.2结构：采用钢制框架和铝合金型材专用连接件结构，器材放置空间充足，放置器材隔断空间可调整。适当位置采用立式推拉架、扡架和空气呼吸器旋转架的方式，保证器材便于取用。对车厢内部需要经常检测的部件，在适当部位加装有活门，其他需要进入车内部检查和维修的地方也加装有敞开或有可移动的板件。
10.3卷帘门：所有器材厢及泵室都采用带锁卷帘门，把手和锁坚固耐用，不宜变形。均经过水淋密封性能试验。
10.4车顶护栏：采用立柱式。
10.5翻板踏脚：钢框架覆铝合金花纹板，采用气弹簧加锁销锁紧，安全可靠。
11仪表板及板上设备
仪表板位于车尾部的泵室内，带有一个控制板并具备充足的照明；所有控制手柄、开关、指示灯的近旁都有金属腐蚀形成的中文标识；有水管路布置图和操作步骤说明，采用金属腐蚀板的形式固定在适当位置。所有说明牌和标牌都具有持久性和高附着性，能经受由于温度及气候的剧变所导致的影响，10年不会脱落或字迹糊。
仪表板装有：
序 号
名 称
数 量
1
液位表
3只
2
转速表
1只
3
压力表
1只
4
真空压力表
1只
5
水温表
1只
6
油压表
1只
7
照明开关
1个
8
水泵转速调节装置
1套
9
冷却开关
1个
10
气压表
1个
11
12V电源开关
1个
12
泡沫泵开关
1个
13
压力空气输出接头
1头
14
压缩空气控制装置
1套
15
炮控制开关
1个
16
泵室照明开关
1个
17
17气动控制阀开关
6个

13附加电器及警示系统:
13.1整车所有用电设备总功率低于发电机额定功率的1.4倍
13.2牌照灯座符合GB4785的规定，满足牌照照明需要
13.3驾驶室顶部配备长排豪华红蓝警灯,警报器功率为100W；警报器、警灯、爆闪灯电路为独立式附加电路，控制器安装在驾驶室内
13.4车顶前两侧配置2只，车顶后配置1只24V、60W火场照明灯
13.5箱体顶部左右两侧采用装有（前2盏蓝、后2盏红）爆闪灯，下两侧各安装4具安全标志灯和侧回复反射器（组合式），配有前、后示廓灯，两侧各一只转向灯，乘员室、器材箱、泵房内均装有吸顶式照明灯，并符合GB4785规定
13.6车厢左右两侧共有2个附体工作灯
13.7车尾部设置反光膜
13.8后泵房处的CAFS灭火系统控制面板上设有各类指示灯、显示仪表、安全报警装置。其说明牌和标牌都具有持久性和高附着性，能经受由于温度及气候的剧变所导致的影响，经年不会脱落或字迹模糊。
14喷漆：
主色为大红色(消防红)，轮辋外圈为白色。驾驶室及后车厢尾部加装不锈钢装饰条及反光条。
15随车器材布置原则
15.1站在地面或踏板上1至2个动作内取用任何器材
15.2器材布置紧凑、装夹牢固，取用方便
15.3使用防锈、防振、防脱落、防划伤的专用夹具固定器材表中所有器材
四、随车器材
压缩空气泡沫消防车随车器材
序号
名 称
规 格
单位
数量
备 注
1
吸水管
Φ150(2m)
根
4

2
消防水带20型
20-80－20m（聚氨酯）
卷
4

3
消防水带20型
20-65－20m（聚氨酯）
卷
8

4
滤水器
FLF150（6寸内扣式）
件
1

5
吸水管扳手
FS150
件
4

6
地上消火栓扳手
FB450
件
1

7
地下消火栓扳手
FBA800
件
1

8
中压分水器
FFS80
件
1
KYKA80*KYK65*3
9
集水器
FJ100-2B-1.6
件
1
6寸内扣式
KYKA65*2
10
异型异径接口
KY150/KT100
只
1

11
水带包布
FP470
件
4

12
水带挂钩
FG600
件
4

13
异径接口
KJK65A/80Z
只
1

14
异径接口
KJK65A/80AZ
只
1

15
直流开关水枪
QZG19
支
2
卡式
16
直流喷雾水枪
QWJ16
支
1

17
二氧化碳灭火机
MFZ2
具
1

18
铁铤
GT1
把
1

19
铁锹
2#
把
1

20
消防平斧
GFJ817
把
1

21
帆布桶

只
1

22
水带异形接口
TB21.22
件
1
内径65
23
水带异形接口
TB21.23
件
1
内径80
24
空气泡沫枪
PQ4(包括吸液管)
支
1
KYKA65卡式
25
空气泡沫枪
PQ8(包括吸液管)
支
1
KYKA65卡式
26
三用扳手
TL21-45
把
1

27
充气接嘴
TB21.8
只
1

28
吸液管
TB21.6
根
1

29
软管
TB22.8
根
1

30
单杠梯
TDZ31
件
1

31
二节梯
TEZ61
件
1

32
尖形杆钩
GG378
件
1

33
A类泡沫枪

支
2

34
A类泡沫用水带

根
2

35
水带护桥
FH80
副
1

五、技术服务
应在车辆进厂前，对驾驶员进行车辆的理论、维修、操作进行综合的培训，并取得操作资格证书。
六、总体技术要求
1、所有操作开关、仪表、器材及车辆均有符合规范的铝质铭牌标志。
2、整车性能符合《消防车消防性能要求及试验方法》（GB7956-1998）的规定。
3、整车性能符合公安部标《泡沫消防车通用技术》（GA39.5-1992）规定。
4、消防泵性能符合《消防泵性能要求及试验方法》（GB6245-1998）的规定。
5、整车外廓尺寸、轴荷及质量应符合《道路车辆外廓尺寸、轴荷及质量限值》（GB1589-2004）的规定。
6、整车外部照明和信号装置应符合《汽车及挂车外部照明和信号装置的安装规定》（GB4785-2004）的规定。
7、整车外购件均有通过强制认证、型式认可的供应商供货。
8、所有焊接牢固，光洁，平整。
9、车辆符合《消防车通用底盘系列、型式、基本参数和技术要求》（GB6244）要求。
七、随车技术文件
1、底盘合格证
2、底盘维修手册
3、底盘使用说明书
4、随车工具清单
5、消防车合格证
6、压缩空气泡沫灭火系统中英文使用说明书
7、发动机号码拓印件
8、消防车器材清单
9、消防车使用说明书
10、信息反馈卡
11、移交清单
12、消防车操作与维护光盘
13、发票
14、发动机号码拓印件
15、底盘号码拓印件
16、消防车消防器材清单
17、消防车跟踪服务卡
18、消防车交接清单
19、国家CCCF认证文件。
