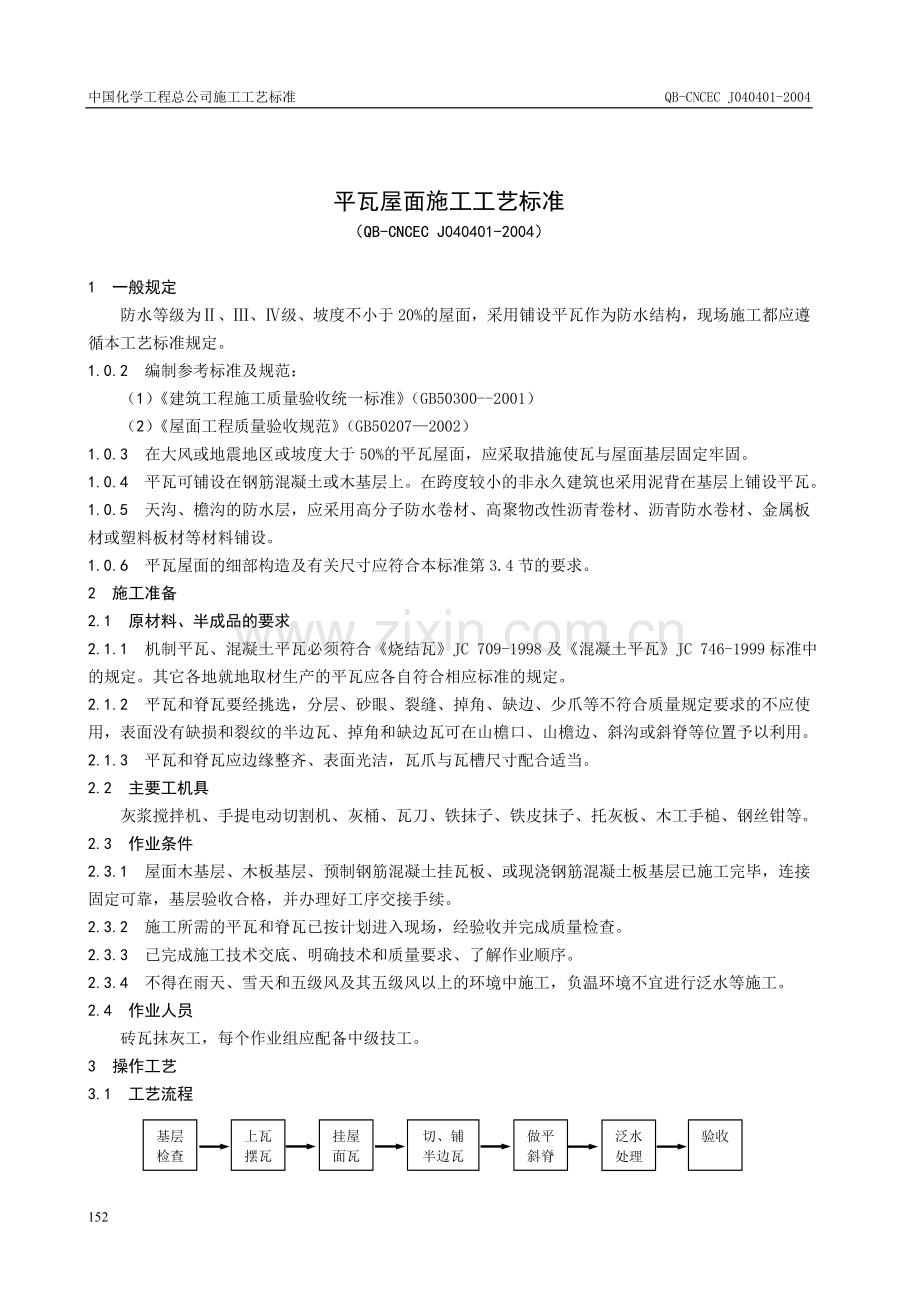

中国化学工程总公司施工工艺标准 QB-CNCEC J040401-2004

平瓦屋面施工工艺标准
（QB-CNCEC J040401-2004）

1 一般规定
防水等级为Ⅱ、Ⅲ、Ⅳ级、坡度不小于20%的屋面，采用铺设平瓦作为防水结构，现场施工都应遵循本工艺标准规定。
1.0.2 编制参考标准及规范：
（1）《建筑工程施工质量验收统一标准》（GB50300--2001）
（2）《屋面工程质量验收规范》（GB50207—2002）
1.0.3 在大风或地震地区或坡度大于50%的平瓦屋面，应采取措施使瓦与屋面基层固定牢固。
1.0.4 平瓦可铺设在钢筋混凝土或木基层上。在跨度较小的非永久建筑也采用泥背在基层上铺设平瓦。
1.0.5 天沟、檐沟的防水层，应采用高分子防水卷材、高聚物改性沥青卷材、沥青防水卷材、金属板材或塑料板材等材料铺设。
1.0.6 平瓦屋面的细部构造及有关尺寸应符合本标准第3.4节的要求。
2 施工准备
2.1 原材料、半成品的要求
2.1.1 机制平瓦、混凝土平瓦必须符合《烧结瓦》JC 709-1998及《混凝土平瓦》JC 746-1999标准中的规定。其它各地就地取材生产的平瓦应各自符合相应标准的规定。
2.1.2 平瓦和脊瓦要经挑选，分层、砂眼、裂缝、掉角、缺边、少爪等不符合质量规定要求的不应使用，表面没有缺损和裂纹的半边瓦、掉角和缺边瓦可在山檐口、山檐边、斜沟或斜脊等位置予以利用。
2.1.3 平瓦和脊瓦应边缘整齐、表面光洁，瓦爪与瓦槽尺寸配合适当。
2.2 主要工机具
灰浆搅拌机、手提电动切割机、灰桶、瓦刀、铁抹子、铁皮抹子、托灰板、木工手槌、钢丝钳等。
2.3 作业条件
2.3.1 屋面木基层、木板基层、预制钢筋混凝土挂瓦板、或现浇钢筋混凝土板基层已施工完毕，连接固定可靠，基层验收合格，并办理好工序交接手续。
2.3.2 施工所需的平瓦和脊瓦已按计划进入现场，经验收并完成质量检查。
2.3.3 已完成施工技术交底、明确技术和质量要求、了解作业顺序。
2.3.4 不得在雨天、雪天和五级风及其五级风以上的环境中施工，负温环境不宜进行泛水等施工。
2.4 作业人员
砖瓦抹灰工，每个作业组应配备中级技工。
3 操作工艺
3.1 工艺流程
基层
检查
上瓦
摆瓦
挂屋
面瓦
泛水
处理
做平
斜脊
验收
切、铺
半边瓦

154

3.3.9 平瓦屋面的泛水宜用加麻刀的水泥石灰砂浆分次抹成。泛水的结构形式和要求详见本标准第3.4节。
3.3.9.1 砂浆配合比宜为：水泥∶石灰∶砂＝1∶1∶4，加1.5%麻刀。
3.3.9.2 平瓦伸入泛水的宽度不应小于50mm。
3.3.9.3 烟囱周围的屋面木基层和平铺卷材应隔开一定的安全距离；烟囱与屋面交接的迎水面除按泛水处理外，应抹出高于两侧瓦面不小于30mm的“分水线”。
3.3.9.4 平瓦屋面的出山做法，可在山檐口先平压一线砖后再用水泥麻刀石灰砂浆分层抹出檐头。
3.3.10 采用座泥铺设的平瓦屋面，宜边摊铺草泥边铺瓦、掌握好草泥层的干湿度。
3.3.11 铺砌完成的平瓦应行列整齐、瓦间彼此紧密搭接、瓦榫落槽、瓦脚挂牢；瓦头齐整、檐口成一直线，靠近屋脊的一排瓦用砂浆窝牢。
3.4 平瓦屋面细部防水构造的技术要求和质量要求
3.4.1 平瓦屋面在檐口位置的构造做法见图3.4.1 。
3.4.2 平瓦屋面在泛水处的构造做法见图3.4.2 ⑴、3.4.2 ⑵ 。
3.4.3 平瓦屋面细部的有关尺寸应符合下列要求：
⑴ 脊瓦在两坡面瓦上的搭盖宽度，每边不小于40mm。
⑵ 瓦伸入天沟、檐沟的长度为50～70mm。
⑶ 天沟、檐沟的防水层伸入瓦内宽度不小于150mm。
⑷ 瓦头挑出封檐板的长度为50～70mm。
⑸ 突出屋面的墙或烟囱的侧面瓦伸入泛水的宽度不小于50mm。
50～70mm
20～30
5
4
3
2
1
1—平瓦；2—挂瓦条；3—木板基层（或木椽）；
4—顺水条压卷材；5—封檐板。
图3.4.1 平瓦屋面檐口结构示意
檩
椽
泛水
≥50
180
图3.4.2 ⑴
山墙边泛水构造
图3.4.2 ⑵
砖烟囱侧泛水构造
＞30
＞300
60
60
120
120
180
烟囱内侧
泛水
护烫头
挂瓦条

4 质量标准
4.1 主控项目
4.1.1 平瓦及其脊瓦的质量必须符合设计要求。
检验方法：观察检查和检查出厂合格证或质量检验报告。
4.1.2 平瓦必须铺置牢固。地震设防地区或坡度大于50%的屋面，应采取固定加强措施。
检验方法：观察和手扳检查。
4.2 一般项目
4.2.1 挂瓦条应分档均匀，铺钉平整、牢固；瓦面平整，行列整齐，搭接紧密，檐口平直。
检验方法：观察检查。
4.2.2 脊瓦应搭盖正确，间距均匀，封固严密；屋脊和斜脊应顺直，无起伏现象。
检验方法：观察和手扳检查。
4.2.3 泛水做法应符合设计要求，顺直整齐，结合严密，无渗漏。
检验方法：观察检查和雨后或淋水检查。
4.3 质量记录
4.3.1 平瓦、脊瓦和其它辅助材料出厂合格证、质量检验报告，材料现场抽样复验报告。
4.3.2 平瓦屋面工程检验批质量验收记录。
5 成品保护
5.1 已铺钉卷材的木基层面，不得任意踩踏；除非采取措施不得直接堆放平瓦，摊铺平瓦时不得损坏卷材。
5.2 完成铺放的平瓦屋面位置不得堆放重物、受碰撞和随意撬动调整平瓦位置。
6 职业健康安全与环境管理
现场应根据公司“环境与职业健康安全管理体系文件”要求，结合施工项目所在地政府建设、劳动、环境卫生等行政管理部门和业主的规定，对施工过程中“环境因素和职业健康安全危险源”进行辨识与评价，有针对性的提出控制措施及方法。
本工艺标准中的下列要求应予以重视。
6.1 职业健康安全管理健康要求
6.1.1 施工作业人员必须穿软底鞋。
6.1.2 檩、椽结构基层，应铺设防滑脚手板通道，施工人员临时移动必须踩在檩、椽交点；严禁直接踩踏在椽条中央作业，严禁直接在檩条、椽条上行走或停留。
6.1.3 屋架承重屋面，上瓦和摆瓦过程中严禁屋架出现半边受力状态。
6.1.4 屋面坡度大于25°时，使用有牢固挂钩的移动板梯进行挂瓦作业；屋面檐口应搭设防护栏杆。
6.1.5 屋面结构基层上附有冰、霜、雪时必须采取可靠的安全措施后才允许进行作业。
6.2 环境管理要求
6.2.1 搬运、铺放过程中破碎的平瓦，废弃的其它材料禁止随地乱丢。
6.2.2 周密计划、仔细安排、注意随时清理，每个工序施工都应做到“工完料净、埸地清。
7 与平瓦屋面施工工艺标准相关的技术和质量要求
7.1 检验批的划分
平瓦屋面施工质量验收检验批可按不同标高、不同基层类型屋面，施工段、变形缝等进行划分，并实施检查，应符合以下规定：
7.1.1 应按屋面面积每100m2抽查一处，每处10m2，且不得少于3处。
7.1.2 细部构造，如泛水处理、挑檐口、天沟或檐沟处、山脊与斜脊、山檐口等位置，应全部进行检查。
7.2 平瓦屋面施工质量检验批和分项工程质量验收记录表
7.2.1 平瓦屋面工程检验批质量验收记录 见附录B表（QB-CNCEC J04—07）
7.2.2 分项工程质量验收记录 见附录B表（QB-CNCEC J04—12）
7.3 平瓦屋面工程检验批质量验收
7.3.1 判定检验批施工质量为合格的规定。
主控项目：必须达到本标准规定的质量标准。
一般项目：对定性的项目，检查点必须基本达到本标准规定的质量标准。对定量（规定有允许偏差值）的项目，必须有80%以上的检查点（处）符合规定的质量要求；其它检查点（处），不得有明显影响使用的点（处）、且其偏差值不得大于允许偏差值的50%（即可放宽到允许偏差值的150%）。
7.3.2 检查达不到质量标准时，应按《建筑工程施工质量验收统一标准》GB50300—2001的规定处理。
7.3.3 检验批的质量验收记录由施工单位项目专业质量检查员填写，监理工程师（建设单位项目专业技术负责人）组织施工单位项目专业质量检查员等进行验收，并按表（QB-CNCEC J04—07）内容记录。
7.4 平瓦屋面铺设分项工程质量验收合格的规定
7.4.1 分项工程所含的检验批均应符合合格质量的规定。
7.4.2 分项工程所含的检验批的质量验收记录应完整。
7.4.3 分项工程质量应由监理工程师（建设单位项目专业技术负责人）组织施工单位项目专业技术负责人等进行验收，并按表（QB-CNCEC J04—12）内容记录。
