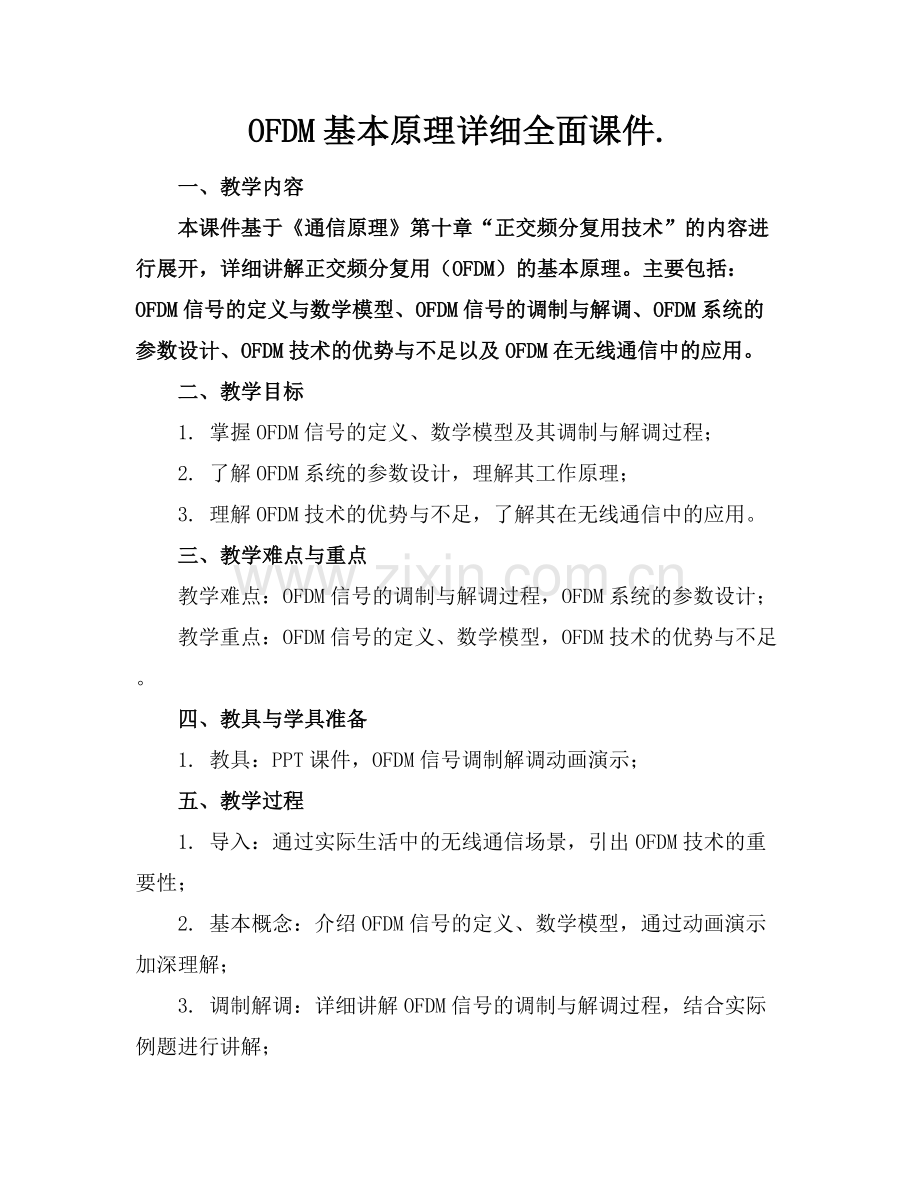

OFDM基本原理详细全面课件.
一、教学内容
本课件基于《通信原理》第十章“正交频分复用技术”的内容进行展开，详细讲解正交频分复用（OFDM）的基本原理。主要包括：OFDM信号的定义与数学模型、OFDM信号的调制与解调、OFDM系统的参数设计、OFDM技术的优势与不足以及OFDM在无线通信中的应用。
二、教学目标
1. 掌握OFDM信号的定义、数学模型及其调制与解调过程；
2. 了解OFDM系统的参数设计，理解其工作原理；
3. 理解OFDM技术的优势与不足，了解其在无线通信中的应用。
三、教学难点与重点
教学难点：OFDM信号的调制与解调过程，OFDM系统的参数设计；
教学重点：OFDM信号的定义、数学模型，OFDM技术的优势与不足。
四、教具与学具准备
1. 教具：PPT课件，OFDM信号调制解调动画演示；
五、教学过程
1. 导入：通过实际生活中的无线通信场景，引出OFDM技术的重要性；
2. 基本概念：介绍OFDM信号的定义、数学模型，通过动画演示加深理解；
3. 调制解调：详细讲解OFDM信号的调制与解调过程，结合实际例题进行讲解；
4. 参数设计：介绍OFDM系统的参数设计，讲解其对系统性能的影响；
5. 优势与不足：分析OFDM技术的优势与不足，结合实际应用场景进行讨论；
6. 应用案例：介绍OFDM在无线通信中的应用，如4G、5G等；
7. 随堂练习：布置相关练习题，巩固所学知识；
六、板书设计
1. OFDM信号定义、数学模型；
2. OFDM信号的调制与解调过程；
3. OFDM系统参数设计；
4. OFDM技术的优势与不足；
5. OFDM在无线通信中的应用。
七、作业设计
1. 作业题目：
（1）简述OFDM信号的定义与数学模型；
（2）解释OFDM信号调制与解调的基本原理；
（3）分析OFDM系统参数设计对系统性能的影响；
（4）论述OFDM技术的优势与不足。
2. 答案：
（1）OFDM信号是一种多载波调制技术，将高速数据流分成多个低速子流，每个子流调制到各自的子载波上，实现并行传输；
（2）OFDM信号的调制与解调过程主要包括：串并变换、DFT/IDFT、并串变换等；
（3）OFDM系统参数设计包括：子载波数、子载波间隔、循环前缀等，对系统性能有重要影响；
（4）OFDM技术优势：抗多径干扰能力强，频谱利用率高，适应性强；不足：对同步和信道估计要求较高，峰均比问题。
八、课后反思及拓展延伸
1. 课后反思：本次课程是否讲清楚OFDM基本原理，学生是否掌握重点与难点；
2. 拓展延伸：引导学生了解OFDM技术的发展趋势，如MIMOOFDM、波形设计等。鼓励学生阅读相关学术论文，提高自身学术素养。
重点和难点解析：
一、教学难点：OFDM信号的调制与解调过程
1. 串并变换：在OFDM信号调制过程中，串并变换是将高速串行数据流转换为多路并行数据流的过程。这一步骤的关键点在于，如何保证各路并行数据之间的正交性，以避免子载波间的干扰。
详细补充：串并变换过程中，需要对原始数据序列进行补零操作，使得各路并行数据的长度满足奈奎斯特采样定理。通过引入循环前缀，可以进一步减少子载波间的干扰，提高信号的抗多径能力。
2. DFT/IDFT：在OFDM信号调制与解调过程中，离散傅里叶变换（DFT）和逆离散傅里叶变换（IDFT）起着关键作用。DFT将并行数据映射到频域，而IDFT将频域信号转换回时域。
详细补充：DFT/IDFT的计算复杂度较高，实际应用中常采用快速傅里叶变换（FFT）算法进行优化。FFT算法减少了计算量，提高了运算速度，有利于OFDM系统的实时处理。
二、教学难点：OFDM系统参数设计
1. 子载波数：子载波数的选取直接影响到OFDM系统的频谱利用率和抗多径能力。
详细补充：子载波数的增加可以提高频谱利用率，但也会增加系统的计算复杂度。同时，子载波数过多可能导致子载波间的干扰增加，影响信号质量。因此，在实际应用中，需要根据具体场景和需求权衡选择合适的子载波数。
2. 子载波间隔：子载波间隔的选取影响到OFDM系统的抗多径能力和频谱效率。
详细补充：子载波间隔越大，系统的抗多径能力越强，但频谱效率降低；反之，子载波间隔越小，频谱效率提高，但抗多径能力减弱。因此，需要根据实际场景和需求选择合适的子载波间隔。
3. 循环前缀：循环前缀的长度对OFDM系统的性能具有重要影响。
详细补充：循环前缀的长度决定了OFDM信号在时间域的扩展程度，从而影响到信号的抗多径能力。一般来说，循环前缀长度越长，抗多径能力越强，但也会降低系统的频谱效率。因此，需要在实际应用中权衡选择合适的循环前缀长度。
三、教学重点：OFDM技术的优势与不足
1. 优势：抗多径干扰能力强、频谱利用率高、适应性强。
详细补充：OFDM技术通过将高速数据流分成多个低速子流，实现了对多径效应的分散处理，从而提高了抗多径干扰能力。同时，OFDM技术具有较高的频谱利用率，适用于多径环境和频率选择性衰落信道。OFDM系统可通过调整子载波数、子载波间隔等参数，适应不同场景的需求。
2. 不足：对同步和信道估计要求较高、峰均比问题。
详细补充：OFDM系统对同步和信道估计的准确性要求较高，同步误差和信道估计误差会导致子载波间的干扰增加，影响系统性能。OFDM信号存在峰均比问题，即信号的峰值与平均值之间的比值较大，可能导致功率放大器的非线性失真，降低系统性能。
重点关注OFDM信号的调制与解调过程、OFDM系统参数设计以及OFDM技术的优势与不足，有助于深入理解OFDM基本原理，为实际应用提供理论指导。
本节课程教学技巧和窍门：
一、语言语调
1. 讲解过程中，注意语速适中，清晰明了，避免过快导致学生跟不上；
2. 语调要有起伏，重点内容加强语气，以引起学生注意；
3. 遇到复杂概念时，使用简单易懂的比喻或例子，帮助学生理解。
二、时间分配
1. 导入环节不超过5分钟，快速吸引学生注意力，引入主题；
2. 基本概念、原理讲解占20分钟，确保学生掌握核心知识点；
3. 例题讲解和随堂练习各占15分钟，巩固所学知识；
三、课堂提问
1. 在讲解过程中适时提问，引导学生思考和参与；
2. 提问方式多样化，如选择题、判断题、简答题等；
3. 注意提问的难度，由浅入深，让学生逐步适应。
四、情景导入
1. 结合实际生活中的无线通信场景，如手机、WiFi等，引起学生对OFDM技术的兴趣；
2. 通过提问方式，让学生思考现有通信技术的不足，引出OFDM技术的优势；
3. 使用动画、图片等多媒体手段，形象展示OFDM信号传输过程。
教案反思：
1. 是否将复杂概念讲解得简单易懂，学生是否容易接受；
2. 时间分配是否合理，是否保证了每个环节的完整性；
3. 课堂提问是否充分调动了学生的积极性，学生参与度如何；
4. 情景导入是否成功吸引了学生的注意力，激发了学生的学习兴趣；
5. 学生对OFDM基本原理的掌握程度，是否达到了教学目标；
6. 教学过程中，是否关注到了学生的学习反馈，及时调整教学方法和节奏。
