施工现场临时用电组织设计
计算依据：
1、《施工现场临时用电安全技术规范》JGJ46-2005
2、《低压配电设计规范》GB50054-2011
3、《建筑工程施工现场供电安全规范》GB50194-2014
4、《通用用电设备配电设计规范》GB50055-2011
5、《供配电系统设计规范》GB50052-2009
6、《建筑施工安全检查标准》JGJ59-2011
一、施工条件
1、施工机具
序号
机具名称
型号
安装功率(kW)
数量
合计功率(kW)
1
蛙式夯土机
HW-60
3
2
6
2
插入式振动器
ZX50
1.1
5
5.5
3
平板式振动器
ZB5
0.5
2
1
4
钢筋调直机
GT6/14
11
2
22
5
钢筋切断机
QJ32-1
3
2
6
6
钢筋弯曲机
GW40
3
2
6
7
交流电焊机
BX3-120-1
9
2
18
8
木工圆锯
MJ104
3
2
6
9
真空吸水泵
改型泵I号
5.5
2
11
10
碘钨灯2

1
6
6
11
荧光灯

0.2
5
1
12
白炽灯

1
2
2
13
空调2

1.5
20
30

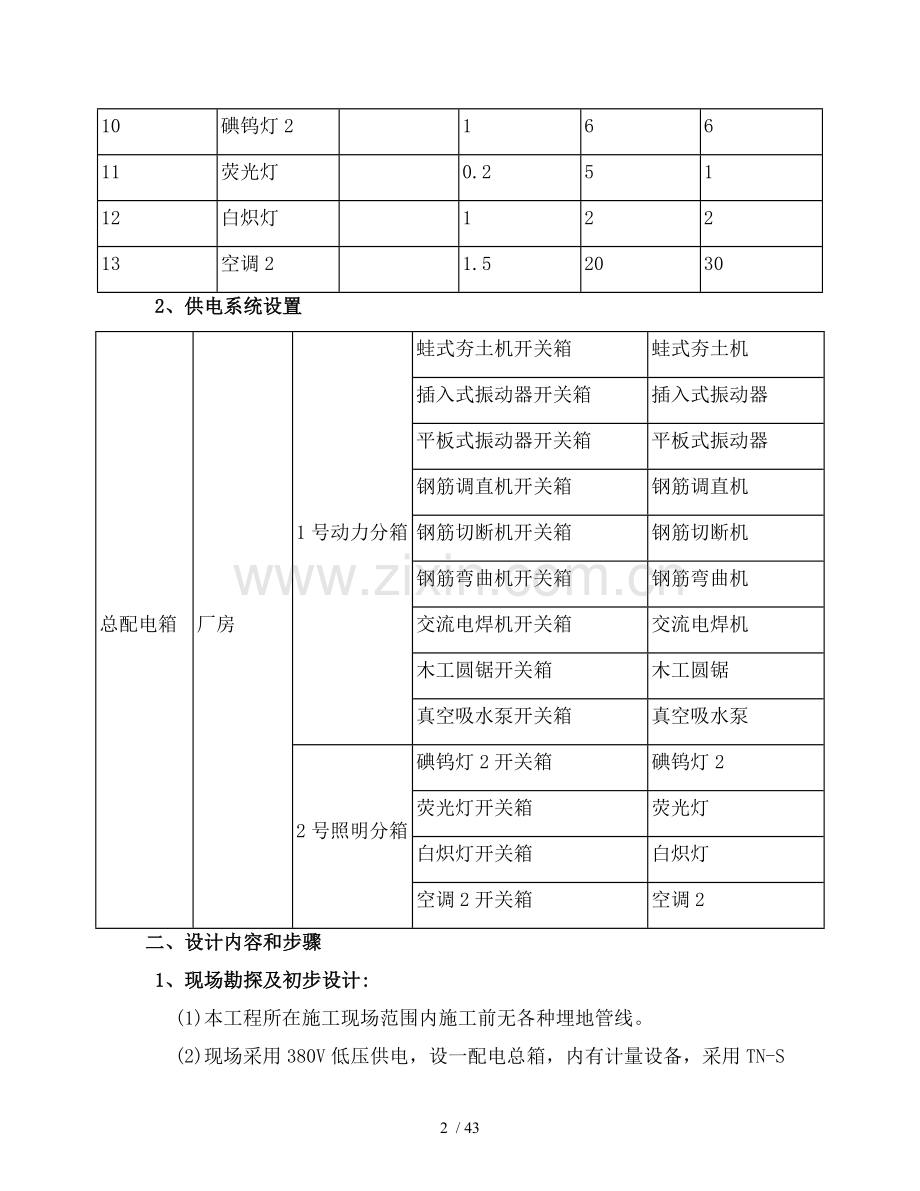

2、供电系统设置
总配电箱
厂房
1号动力分箱
蛙式夯土机开关箱
蛙式夯土机
插入式振动器开关箱
插入式振动器
平板式振动器开关箱
平板式振动器
钢筋调直机开关箱
钢筋调直机
钢筋切断机开关箱
钢筋切断机
钢筋弯曲机开关箱
钢筋弯曲机
交流电焊机开关箱
交流电焊机
木工圆锯开关箱
木工圆锯
真空吸水泵开关箱
真空吸水泵
2号照明分箱
碘钨灯2开关箱
碘钨灯2
荧光灯开关箱
荧光灯
白炽灯开关箱
白炽灯
空调2开关箱
空调2
二、设计内容和步骤
1、现场勘探及初步设计:
(1)本工程所在施工现场范围内施工前无各种埋地管线。
(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。
(3)根据施工现场用电设备布置情况，总箱进线采用导线空气明敷/架空线路敷设，干线采用空气明敷/架空线路敷设，用电器导线采用空气明敷/架空线路敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。
(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。
2、确定用电负荷:
(1)、蛙式夯土机
Kx=0.5，Cosφ=0.55，tgφ=1.52
Pjs=0.5×6=3kW
Qjs=Pjs×tgφ=3×1.52=4.56kvar
(2)、插入式振动器
Kx=0.3，Cosφ=0.7，tgφ=1.02
Pjs=0.3×5.5=1.65kW
Qjs=Pjs×tgφ=1.65×1.02=1.68kvar
(3)、平板式振动器
Kx=0.3，Cosφ=0.7，tgφ=1.02
Pjs=0.3×1=0.3kW
Qjs=Pjs×tgφ=0.3×1.02=0.31kvar
(4)、钢筋调直机
Kx=0.65，Cosφ=0.7，tgφ=1.02
Pjs=0.65×22=14.3kW
Qjs=Pjs×tgφ=14.3×1.02=14.59kvar
(5)、钢筋切断机
Kx=0.65，Cosφ=0.7，tgφ=1.02
Pjs=0.65×6=3.9kW
Qjs=Pjs×tgφ=3.9×1.02=3.98kvar
(6)、钢筋弯曲机
Kx=0.65，Cosφ=0.7，tgφ=1.02
Pjs=0.65×6=3.9kW
Qjs=Pjs×tgφ=3.9×1.02=3.98kvar
(7)、交流电焊机
Kx=0.5，Cosφ=0.4，tgφ=2.29
将Jc=50%统一换算到Jc1 =100%额定容量
Pn=Sn×Cosφ=9×0.4=3.6kW
Pe=n×(Jc/Jc1)1/2×Pn =2×(0.5/1)1/2×3.6=5.09 kW
Pjs=Kx×Pe=0.5×5.09=2.55kW
Qjs=Pjs×tgφ=2.55×2.29=5.83kvar
(8)、木工圆锯
Kx=0.65，Cosφ=0.6，tgφ=1.33
Pjs=0.65×6=3.9kW
Qjs=Pjs×tgφ=3.9×1.33=5.2kvar
(9)、真空吸水泵
Kx=0.75，Cosφ=0.8，tgφ=0.75
Pjs=0.75×11=8.25kW
Qjs=Pjs×tgφ=8.25×0.75=6.19kvar
(10)、碘钨灯2
Kx=0.3，Cosφ=0.7，tgφ=1.02
Pjs=0.3×6×1=1.8kW
Qjs=Pjs×tgφ=1.8×1.02=1.84kvar
(11)、荧光灯
Kx=0.2，Cosφ=0.8，tgφ=0.75
Pjs=0.2×1×1.2=0.24kW
Qjs=Pjs×tgφ=0.24×0.75=0.18kvar
(12)、白炽灯
Kx=0.9，Cosφ=0.9，tgφ=0.48
Pjs=0.9×2×1=1.8kW
Qjs=Pjs×tgφ=1.8×0.48=0.87kvar
(13)、空调2
Kx=0.9，Cosφ=0.9，tgφ=0.48
Pjs=0.9×30×1.1=29.7kW
Qjs=Pjs×tgφ=29.7×0.48=14.38kvar
(14)总计算负荷计算，总箱同期系数取Kx=0.95
总有功功率
Pjs=Kx×ΣPjs=0.95×(3+1.65+0.3+14.3+3.9+3.9+2.55+3.9+8.25+1.8+0.24+1.8+29.7)=71.522kW
总无功功率
Qjs=Kx×ΣQjs=0.95×(4.56+1.68+0.31+14.59+3.98+3.98+5.83+5.2+6.19+1.84+0.18+0.87+14.38)=60.406kvar
总视在功率
Sjs=(Pjs2+Qjs2)1/2=(71.5222+60.4062)1/2=93.617kVA
总计算电流计算
Ijs=Sjs/(1.732×Ue)=93.617/(1.732×0.38)=142.241A
3、厂房线路上导线截面及分配箱、开关箱内电气设备选择:
在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备导线敷设采用铜空气明敷/架空线路，室外架空铜导线按机械强度最小截面为10mm2。
(1)、蛙式夯土机开关箱至蛙式夯土机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.55，tgφ=1.52
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×3/(1.732×0.38×0.55)=8.29A
ii)选择导线
选择VV-3×10+2×6，空气明敷/架空线路时其安全载流量为53A。室外架空铜芯导线按机械强度最小截面为10mm2，满足要求。
iii)选择电气设备
由于开关控制2台用电器，开关电流为Ir=8.29×2(台数)=16.58A。
选择开关箱内隔离开关为HK1-30/30 ，其熔体额定电流为Ir=30A，漏电保护器为DZ15LE-40/20。
(2)、插入式振动器开关箱至插入式振动器导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.7，tgφ=1.02
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×1.1/(1.732×0.38×0.7)=2.39A
ii)选择导线
选择VV-3×10+2×6，空气明敷/架空线路时其安全载流量为53A。室外架空铜芯导线按机械强度最小截面为10mm2，满足要求。
iii)选择电气设备
由于开关控制5台用电器，开关电流为Ir=2.39×5(台数)=11.94A。
选择开关箱内隔离开关为HK1-15/15 ，其熔体额定电流为Ir=15A，漏电保护器为DZ15LE-40/15。
(3)、平板式振动器开关箱至平板式振动器导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.7，tgφ=1.02
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×0.5/(1.732×0.38×0.7)=1.09A
ii)选择导线
选择VV-3×10+2×6，空气明敷/架空线路时其安全载流量为53A。室外架空铜芯导线按机械强度最小截面为10mm2，满足要求。
iii)选择电气设备
由于开关控制2台用电器，开关电流为Ir=1.09×2(台数)=2.17A。
选择开关箱内隔离开关为HK1-10/10 ，其熔体额定电流为Ir=10A，漏电保护器为DZ15LE-40/6。
(4)、钢筋调直机开关箱至钢筋调直机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.7，tgφ=1.02
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×11/(1.732×0.38×0.7)=23.88A
ii)选择导线
选择VV-3×10+2×6，空气明敷/架空线路时其安全载流量为53A。室外架空铜芯导线按机械强度最小截面为10mm2，满足要求。
iii)选择电气设备
由于开关控制2台用电器，开关电流为Ir=23.88×2(台数)=47.75A。
选择开关箱内隔离开关为HK1-60/60 ，其熔体额定电流为Ir=60A，漏电保护器为DZ15LE-63/63。
(5)、钢筋切断机开关箱至钢筋切断机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.7，tgφ=1.02
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×3/(1.732×0.38×0.7)=6.51A
ii)选择导线
选择VV-3×10+2×6，空气明敷/架空线路时其安全载流量为53A。室外架空铜芯导线按机械强度最小截面为10mm2，满足要求。
iii)选择电气设备
由于开关控制2台用电器，开关电流为Ir=6.51×2(台数)=13.02A。
选择开关箱内隔离开关为HK1-15/15 ，其熔体额定电流为Ir=15A，漏电保护器为DZ15LE-40/15。
(6)、钢筋弯曲机开关箱至钢筋弯曲机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.7，tgφ=1.02
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×3/(1.732×0.38×0.7)=6.51A
ii)选择导线
选择VV-3×10+2×6，空气明敷/架空线路时其安全载流量为53A。室外架空铜芯导线按机械强度最小截面为10mm2，满足要求。
iii)选择电气设备
由于开关控制2台用电器，开关电流为Ir=6.51×2(台数)=13.02A。
选择开关箱内隔离开关为HK1-15/15 ，其熔体额定电流为Ir=15A，漏电保护器为DZ15LE-40/15。
(7)、交流电焊机开关箱至交流电焊机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.4，tgφ=2.29
Ijs=Kx×Pe/(Ue×Cosφ)=1×5.09/(0.38×0.4)=33.49A
ii)选择导线
选择VV-3×10+2×6，空气明敷/架空线路时其安全载流量为53A。室外架空铜芯导线按机械强度最小截面为10mm2，满足要求。
iii)选择电气设备
由于开关控制2台用电器，开关电流为Ir=33.49×2(台数)=66.99A。
选择开关箱内隔离开关为HH3-100/100 ，其熔体额定电流为Ir=100A，漏电保护器为DZ20L-160/80。
(8)、木工圆锯开关箱至木工圆锯导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.6，tgφ=1.33
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×3/(1.732×0.38×0.6)=7.6A
ii)选择导线
选择VV-3×10+2×6，空气明敷/架空线路时其安全载流量为53A。室外架空铜芯导线按机械强度最小截面为10mm2，满足要求。
iii)选择电气设备
由于开关控制2台用电器，开关电流为Ir=7.60×2(台数)=15.19A。
选择开关箱内隔离开关为HK1-30/30 ，其熔体额定电流为Ir=30A，漏电保护器为DZ15LE-40/20。
(9)、真空吸水泵开关箱至真空吸水泵导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.8，tgφ=0.75
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×5.5/(1.732×0.38×0.8)=10.45A
ii)选择导线
选择VV-3×10+2×6，空气明敷/架空线路时其安全载流量为53A。室外架空铜芯导线按机械强度最小截面为10mm2，满足要求。
iii)选择电气设备
由于开关控制2台用电器，开关电流为Ir=10.45×2(台数)=20.89A。
选择开关箱内隔离开关为HK1-30/30 ，其熔体额定电流为Ir=30A，漏电保护器为DZ15LE-40/30。
(10)、碘钨灯2开关箱至碘钨灯2导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.7，tgφ=1.02
Ijs=Kx×Pe/(Ue×Cosφ)=1×1/(0.22×0.7)=6.49A
ii)选择导线
选择VV-3×10+2×6，空气明敷/架空线路时其安全载流量为53A。室外架空铜芯导线按机械强度最小截面为10mm2，满足要求。
iii)选择电气设备
由于开关控制6台用电器，开关电流为Ir=6.49×6(台数)=38.96A。
选择开关箱内隔离开关为HK1-60/60 ，其熔体额定电流为Ir=60A，漏电保护器为DZ15LE-40/40。
(11)、荧光灯开关箱至荧光灯导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.8，tgφ=0.75
Ijs=Kx×Pe/(Ue×Cosφ)=1×0.2/(0.22×0.8)=1.14A
ii)选择导线
选择VV-3×10+2×6，空气明敷/架空线路时其安全载流量为53A。室外架空铜芯导线按机械强度最小截面为10mm2，满足要求。
iii)选择电气设备
由于开关控制5台用电器，开关电流为Ir=1.14×5(台数)=5.68A。
选择开关箱内隔离开关为HK1-10/10 ，其熔体额定电流为Ir=10A，漏电保护器为DZ15LE-40/6。
(12)、白炽灯开关箱至白炽灯导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.9，tgφ=0.48
Ijs=Kx×Pe/(Ue×Cosφ)=1×1/(0.22×0.9)=5.05A
ii)选择导线
选择VV-3×10+2×6，空气明敷/架空线路时其安全载流量为53A。室外架空铜芯导线按机械强度最小截面为10mm2，满足要求。
iii)选择电气设备
由于开关控制2台用电器，开关电流为Ir=5.05×2(台数)=10.10A。
选择开关箱内隔离开关为HK1-15/15 ，其熔体额定电流为Ir=15A，漏电保护器为DZ15LE-40/15。
(13)、空调2开关箱至空调2导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.9，tgφ=0.48
Ijs=Kx×Pe/(Ue×Cosφ)=1×1.5/(0.22×0.9)=7.58A
ii)选择导线
选择VV-3×10+2×6，空气明敷/架空线路时其安全载流量为53A。室外架空铜芯导线按机械强度最小截面为10mm2，满足要求。
iii)选择电气设备
由于开关控制20台用电器，开关电流为Ir=7.58×20(台数)=151.52A。
选择开关箱内隔离开关为HH3-200/200 ，其熔体额定电流为Ir=200A，漏电保护器为DZ20L-160/160。
(14)、1号动力分箱至第1组电机(蛙式夯土机、插入式振动器、平板式振动器、钢筋调直机、钢筋切断机、钢筋弯曲机、交流电焊机、木工圆锯、真空吸水泵)开关箱导线截面及分配箱内开关选择
i)计算电流
蛙式夯土机;
Kx=0.5，Cosφ=0.55，tgφ=1.52;
Ijs= Kx ×Pe ×台数/(1.732×Ue×Cosφ)=0.5×3×2/(1.732×0.38×0.55)=8.29A;
插入式振动器;
Kx=0.3，Cosφ=0.7，tgφ=1.02;
Ijs= Kx ×Pe ×台数/(1.732×Ue×Cosφ)=0.3×1.1×5/(1.732×0.38×0.7)=3.58A;
平板式振动器;
Kx=0.3，Cosφ=0.7，tgφ=1.02;
Ijs= Kx ×Pe ×台数/(1.732×Ue×Cosφ)=0.3×0.5×2/(1.732×0.38×0.7)=0.65A;
钢筋调直机;
Kx=0.65，Cosφ=0.7，tgφ=1.02;
Ijs= Kx ×Pe ×台数/(1.732×Ue×Cosφ)=0.65×11×2/(1.732×0.38×0.7)=31.04A;
钢筋切断机;
Kx=0.65，Cosφ=0.7，tgφ=1.02;
Ijs= Kx ×Pe ×台数/(1.732×Ue×Cosφ)=0.65×3×2/(1.732×0.38×0.7)=8.47A;
钢筋弯曲机;
Kx=0.65，Cosφ=0.7，tgφ=1.02;
Ijs= Kx ×Pe ×台数/(1.732×Ue×Cosφ)=0.65×3×2/(1.732×0.38×0.7)=8.47A;
交流电焊机;
Kx=0.5，Cosφ=0.4，tgφ=2.29;
Ijs=Kx×Pe×台数/(Ue×Cosφ)=0.5×5.09×2/(0.38×0.4)=33.49A;
木工圆锯;
Kx=0.65，Cosφ=0.6，tgφ=1.33;
Ijs= Kx ×Pe ×台数/(1.732×Ue×Cosφ)=0.65×3×2/(1.732×0.38×0.6)=9.88A;
真空吸水泵;
Kx=0.75，Cosφ=0.8，tgφ=0.75;
Ijs= Kx ×Pe ×台数/(1.732×Ue×Cosφ)=0.75×5.5×2/(1.732×0.38×0.8)=15.67A
Ijs(1组电机)=119.53A
该组中最大开关箱电流Ijs=66.99A
由于该组下有多个开关箱，所以最大电流需要乘以1.1系数
两者中取大值Ijs=119.53×1.1=131.48A
ii)选择导线
选择VV-3×50+2×25，空气明敷/架空线路时其安全载流量为141A。
iii)选择电气设备
选择开关箱内隔离开关为HH3-200/200 ，其熔体额定电流为Ir=200A，漏电保护器为DZ20L-160/160。
(15)、2号照明分箱至第1组照明灯具(碘钨灯2、荧光灯、白炽灯、空调2)开关箱导线截面及分配箱内开关选择
i)计算电流
碘钨灯2;
Kx=0.3，Cosφ=0.7，tgφ=1.02;
Ijs=Kx×Pe×台数/(Ue×Cosφ)=0.3×1×6/(0.22×0.7)=11.69A;
荧光灯;
Kx=0.2，Cosφ=0.8，tgφ=0.75;
Ijs=Kx×Pe×台数/(Ue×Cosφ)=0.2×0.2×5/(0.22×0.8)=1.14A;
白炽灯;
Kx=0.9，Cosφ=0.9，tgφ=0.48;
Ijs=Kx×Pe×台数/(Ue×Cosφ)=0.9×1×2/(0.22×0.9)=9.09A;
空调2;
Kx=0.9，Cosφ=0.9，tgφ=0.48;
Ijs=Kx×Pe×台数/(Ue×Cosφ)=0.9×1.5×20/(0.22×0.9)=136.36A
Ijs(1组灯具)=158.28A
该组中最大开关箱电流Ijs=151.52A
由于该组下有多个开关箱，所以最大电流需要乘以1.1系数
两者中取大值Ijs=158.28×1.1=174.11A
ii)选择导线
选择VV-3×70+2×35，空气明敷/架空线路时其安全载流量为181A。
iii)选择电气设备
选择开关箱内隔离开关为HH3-200/200 ，其熔体额定电流为Ir=200A，漏电保护器为DZ20L-250/180。
(16)1号动力分箱进线及进线开关选择
i)计算电流
Kx=0.7，Cosφ=0.9
Ijs=Kx×Pe/(1.732×Ue×Cosφ)=0.7×39.1/(1.732×0.38×0.9)=46.21A
该分箱下最大组线电流Ijs=131.48A
两者中取大值Ijs=131.48A
ii)选择导线
选择VV-3×50+2×25，空气明敷/架空线路时其安全载流量为141A。
iii)选择电气设备
选择开关箱内隔离开关为HH3-200/200 ，其熔体额定电流为Ir=200A，漏电保护器为DZ20L-160/160。
(17)2号照明分箱进线及进线开关选择
i)计算电流
Kx=0.7，Cosφ=0.9
Ijs=Kx×Pe/(1.732×Ue×Cosφ)=0.7×3.7/(1.732×0.38×0.9)=4.37A
该分箱下最大组线电流Ijs=174.11A
两者中取大值Ijs=174.11A
ii)选择导线
选择VV-3×70+2×35，空气明敷/架空线路时其安全载流量为181A。
iii)选择电气设备
选择开关箱内隔离开关为HH3-200/200 ，其熔体额定电流为Ir=200A，漏电保护器为DZ20L-250/180。
(18)厂房导线截面及出线开关选择
i)计算电流：
按导线安全载流量：
Kx=0.65，Cosφ=0.75
Ijs=Kx×ΣPe/(1.732×Ue×Cosφ)=0.65×42.8/(1.732×0.38×0.75)=56.36A
该干线下最大分配箱电流Ijs=174.11A
由于该干线下有多个分配箱，所以最大电流需要乘以1.1系数
选择电流Ijs=174.11×1.1=191.52A
按允许电压降：
S=Kx×Σ(P×L)/C△U=0.65×11772.8/(77×5)=19.876mm2
选择VV-3×95+2×50，空气明敷/架空线路时其安全载流量为222A。
ii)选择出线开关
厂房出线开关选择HH3-200/200，其熔体额定电流为Ir=200A，漏电保护器为DZ20L-250/200。
4、选择总箱进线截面及进线开关:
根据最大干线电流和前面第2部分计算电流，两者中取大值，Ijs=191.52A。
(1)查表得空气明敷/架空线路 线路25°C时铜芯VV-3×95+2×50，其安全载流量为222A，能够满足使用要求。由于由供电箱至动力总箱距离短，可不校核电压降选择。
(2)选择总进线开关：HH3-200/200，其熔体额定电流为Ir=200A。
(3)选择总箱中漏电保护器：DZ20L-250/200。
5、选择变压器:
根据计算总视在功率及最大干线功率(以单个开关箱最大功率逐级计算选择)取大值选择SL7-100/10型三相电力变压器，它容量为100kVA>93.62kVA能够满足使用要求，其高压侧电压为10kV同施工现场外高压架空线路电压级别一致。
三、绘制临时供电施工图
对于PE线说明:根据规范《施工现场临时用电安全技术规范》(JGJ 46-2005)5.1.8要求，PE线所用材质及相线、工作零线(N线)相同时，其最小截面应符合下表规定：
相线芯线截面S(mm2)
PE线最小截面(mm2)
S≤16
S
16<S≤35
16
S>35
S/2
对PE线截面选择要满足以上要求，在下面供电系统图中不再注明PE线截面。
临时供电系统图：

供电系统简图

施工现场临时用电平面图：
详见附图(略)
四、安全用电技术措施
安全用电技术措施包括两个方向内容：一是安全用电在技术上所采取措施；二是为了保证安全用电和供电可靠性在组织上所采取各种措施，它包括各种制度建立、组织管理等一系列内容。安全用电措施应包括下列内容：
1、安全用电技术措施
(1)、保护接地
是指将电气设备不带电金属外壳及接地极之间做可靠电气连接。它作用是当电气设备金属外壳带电时，如果人体触及此外壳时，由于人体电阻远大于接地体电阻，则大部分电流经接地体流入大地，而流经人体电流很小。这时只要适当控制接地电阻(一般不大于4Ω)，就可减少触电事故发生。但是在TT供电系统中，这种保护方式设备外壳电压对人体来说还是相当危险。因此这种保护方式只适用于TT供电系统施工现场，按规定保护接地电阻不大于4Ω。
(2)、保护接零
在电源中性点直接接地低压电力系统中，将用电设备金属外壳及供电系统中零线或专用零线直接做电气连接，称为保护接零。它作用是当电气设备金属外壳带电时，短路电流经零线而成闭合电路，使其变成单相短路故障，因零线阻抗很小，所以短路电流很大，一般大于额定电流几倍甚至几十倍，这样大单相短路将使保护装置迅速而准确动作，切断事故电源，保证人身安全。其供电系统为接零保护系统，即TN系统，TN系统包括TN-C、TN-C-S、TN-S三种类型。本工程采用TN-S系统。
TN-S供电系统。它是把工作零线N和专用保护线PE在供电电源处严格分开供电系统，也称三相五线制。它优点是专用保护线上无电流，此线专门承接故障电流，确保其保护装置动作。应该特别指出，PE线不许断线。在供电末端应将PE线做重复接地。
施工时应注意：除了总箱处外，其它各处均不得把N线和PE线连接，PE线上不得安装开关和熔断器，也不得把大地兼做PE线且PE线不得通过工作电流。PE线也不得进入漏电保护器且必须由电源进线零线重复接地处或总漏电保护器电源侧零线处引出，因为线路末端漏电保护器动作，会使前级漏电保护器动作。
必须注意：当施工现场及外电线路共用同一供电系统时，电气设备接地、接零保护应及原系统保持一致。不允得对一部分设备采取保护接地，对另一部分采取保护接零。因为在同一系统中，如果有设备采取接地，有设备采取接零，则当采取接地设备发生碰壳时，零线电位将升高，而使所有接零设备外壳都带上危险电压。
(3)、设置漏电保护器
1)施工现场总配电箱至开关箱应至少设置两级漏电保护器，而且两级漏电保护器额定漏电动作电流和额定漏电动作时间应作合理配合，使之具有分级保护功能。
2)开关箱中必须设置漏电保护器，施工现场所有用电设备，除作保护接零外，必须在设备负荷线首端处安装漏电保护器。
3)漏电保护器应装设在配电箱电源隔离开关负荷侧和开关箱电源隔离开关负荷侧，不得用于启动电器设备操作。
4)漏电保护器选择应符合先行国家标准《剩余电流动作保护器一般要求》GB 6829和《漏电保护器安全和运行要求》GB 13955规定，开关箱内漏电保护器其额定漏电动作电流应不大于30mA，额定漏电动作时间应小于0.1s。使用潮湿和有腐蚀介质场所漏电保护器应采用防溅型产品。其额定漏电动作电流应不大于15mA，额定漏电动作时间应小于0.1s。
5)总配箱中漏电保护器额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流及额定漏电动作时间乘积不应大于30mA·s。
6)总配电箱和开关箱中漏电保护器极数和线数必须及其负荷侧负荷相数和线数一致。
7)配电箱、开关箱中漏电保护器宜选用无辅助电源型(电磁式)产品，或选用辅助电源故障时能自动断开辅助电源型(电子式)产品。当选用辅助电源故障时不能自动断开辅助电源型(电子式)产品时，应同时设置缺相保护。
(4)、安全电压
安全电压指不戴任何防护设备，接触时对人体各部位不造成任何损害电压。我国国家标准GB3805-83《安全电压》中规定，安全电压值等级有42、36、24、12、6V五种。同时还规定：当电气设备采用了超过24V时，必须采取防直接接触带电体保护措施。
对下列特殊场所应使用安全电压照明器。
1)隧道、人防工程、有高温、导电灰尘或灯具离地面高度低于2.5m等场所照明，电源电压应不大于36V。
2)在潮湿和易触及带电体场所照明电源电压不得大于24V。
3)在特别潮湿场所，导电良好地面、锅炉或金属容器内工作照明电源电压不得大于12V。
(5)、电气设备设置应符合下列要求
1)配电系统应设置配电柜或总配电箱、分配电箱、开关箱，实行三级配电。配电系统应采用三相负荷平衡。220V或380V单相用电设备接入220/380V三相四线系统；当单相照明线路电流大于30A时，应采用220/380V三相四线制供电。
2)动力配电箱及照明配电箱宜分别设置，如合置在同一配电箱内，动力和照明线路应分路设置，照明线路接线宜接在动力开关上侧。
3)总配电箱应设置在靠近电源区域，分配电箱应设置在用电设备或负荷相对集中区域，分配电箱及开关箱距离不得超过30m，开关箱及其控制固定式用电设备水平距离不应超过3m。
4)每台用电设备必须有各自专用开关箱，禁止用同一个开关箱直接控制二台及二台以上用电设备(含插座)。
5)配电箱、开关箱应装设在干燥、通风及常温场所。不得装设在有严重损伤作用瓦斯、烟气、潮气及其它有害介质中。亦不得装设在易受外来固体物撞击、强烈振动、液体侵溅及热源烘烤场所。否则，应予清除或做防护处理。配电箱、开关箱周围应有足够两人同时工作空间和通道，其周围不得堆放任何有碍操作、维修物品，不得有灌木杂草。
6)配电箱、开关箱安装要端正、牢固。固定式配电箱、开关箱中心点及地面垂直距离应为1.4～1.6m。移动式分配电箱、开关箱应设在坚固、稳定支架上。其中心点及地面垂直距离应为0.8～1.6m。配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2～2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。
7)配电箱、开关箱中导线进线口和出线口应设在箱体下底面，严禁设在箱体上顶面、侧面、后面或箱门处。
(6)、电气设备安装
1)配电箱、开关箱内电器(含插座)应首先安装在金属或非木质绝缘电器安装板上，然后整体紧固在配电箱、开关箱箱体内。
金属板及配电箱体应作电气连接。
2)配电箱、开关箱内各种电器(含插座)应按其规定位置紧固在电器安装板上，不得歪斜和松动。并且电器设备之间、设备及板四周距离应符合有关工艺标准要求。
3)配电箱电器安装板上必须分设N线端子板和PE线端子板。N线端子板必须及金属电器安装板绝缘；PE线端子板必须及金属电器安装板做电气连接。
进出线中N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。
4)配电箱、开关箱内连接线应采用铜芯绝缘导线，导线绝缘颜色标志应按相线L1(A)、L2(B)、L3(C)相序绝缘颜色依次为黄、绿、红色；N线绝缘颜色为淡蓝色；PE线绝缘颜色为绿/黄双色；排列整齐，任何情况下上述颜色标记严紧混用和相互代用。导线分支接头不得采用螺栓压接，应采用焊接并做绝缘包扎，不得有外露带电部分。
5)配电箱、开关箱金属箱体、金属电器安装板以及电器正常不带电金属底座、外壳等必须通过PE线端子板及PE线做电气连接，金属箱门及金属箱体必须通过采用编织软铜线做电气连接。
6)配电箱后面排线需排列整齐，绑扎成束，并用卡钉固定在盘板上，盘后引出及引入导线应留出适当余度，以便检修。
7)导线剥削处不应伤线芯过长，导线压头应牢固可靠，多股导线不应盘卷压接，应加装压线端子(有压线孔者除外)。如必须穿孔用顶丝压接时，多股线应涮锡后再压接，不得减少导线股数。
8)配电箱、开关箱进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得及箱体直接接触。移
