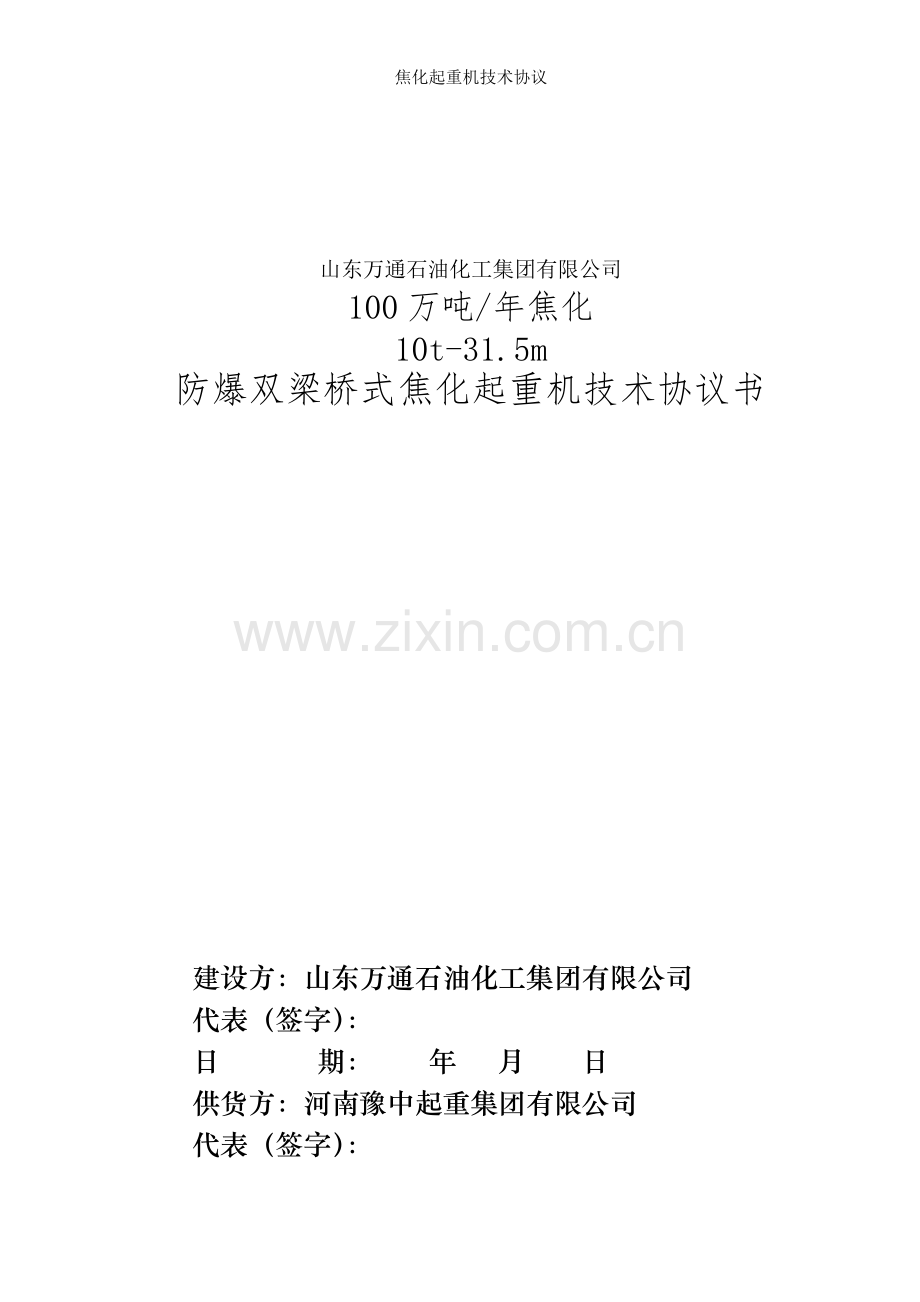

焦化起重机技术协议

山东万通石油化工集团有限公司
100万吨/年焦化
10t-31.5m
防爆双梁桥式焦化起重机技术协议书

建设方：山东万通石油化工集团有限公司
代表（签字）：
日 期： 年 月 日
供货方：河南豫中起重集团有限公司
代表（签字）：
日 期： 年 月 日
一、双梁防爆桥式抓斗起重机技术参数：
额定起重量：10t
跨度：31.5m
起升高度：18m
工作级别：A6
使用环境：-16-45℃
电源：三相交流 50HZ 380V
起升（开闭）机构：
起升速度：40.4m/min
起升电动机：YBZ260S-8/37KW
n=712r/min
起升减速机：ZQ650-III-3CA
1=31.5
起升制动器：BYWZ -400/90
卷筒组：Φ500
小车运行机构
运行速度：0-44.6/min
小车运行电动机：YBZ160M1-6/5.5KW
N=946r/min
小车运行减速机：ZSC400-1-1
I=23.34
小车运行制动器：BYWZ-200/25
小车轮直径：Φ350
大车运行机构
大车运行速度：0-86.9m/min
大车运行电动机：YBZ180L-6/15KW
N=946r/min
大车运行减速机：ZQ500IV-1/27
I=23.34
大运行制动器：BYWZ-200/25
大车运行轮组直径：Φ700
大车轨道型号：P43
起重机总重：54t
抓斗容积：3M3
起重机最大轮压：197KN
操纵方式：空操
二、富气压缩机房手动双梁起重机技术参数：
额定起重量：25t
跨度：16.5m
起升高度：15m
使用环境：-10-50℃
起升拉力：65kg
起升速度：0.295m/min
小车运行拉力：16 kg
小车运行速度：5.25m/min
大车运行拉力：35kg
大车运行速度：2.89/min
起重机总重：12.6T
最大轮压：17t
操作方式：手动地操
三、起重机设计、制造、检测、安装验收标准
1、起重机设计应符合GB3811-83《起重机设计规范》中有关要求进行设计。
2、起重机制造按JB5897-91《防爆桥式起重机》；GB/T14405-93 《通用桥式起重机技术条件》中有关要求进行。
3、起重机防爆电气部分设计按GB3836.1-2000《爆炸性气体环境用防爆电气设备通用要求》、GB3836.2-2000《爆炸性气体环境用防爆电气设备隔爆型“d”》有关防爆要求执行。
4、起重机整机质量检测按JB/T53442-94《通用桥式起重机产品质量分等》进行检测。
5、起重机安全设施按GB6067-85《起重机械安全规范》规定进行。
6、起重机安装及验收按GB50278-98《起重机设备安装工程施工及验收规范》规定进行。
7、起重机由供货方负责整机安装、调试、验收、报检、合格后交与用户。
四、技术要求及质量保证
1、根据起重机所在特殊场合要求，大车部分根据防爆区域划分要求防爆区域采用全防爆处理，小车整机采用整体防爆要求，防爆等级为dⅡBT4。
2、对起重机在防爆区域内所有电器设备，如电动机、液压制动器、限位开关、接线盒等配套电气产品均附有dIIBT4 防爆合格证书,达到防爆要求。
3、用于起重机械防爆大小车轮采用无火花不锈钢材料（材质为1Cr18Ni9Ti）。
4、起重机主梁结构件设计、制造应满足10t×31.5m-A7 级工作制度,其静刚度不大于S/1000(S 为跨度)。
5、起重机大车、小车缓冲器采用聚胺脂材料制作。
6、起重机机械传动,10t 抓斗起重机配置,按10t×31.5m-A7 级工作制工作频率要求进行配置。
7、起重机性能及结构件质量保证应符合GB/T14405-93《通用桥式起重机》标准中有关规定进行设计制造，大梁使用寿命不少于20 年。
8、操作室采用隔音、保暖设计，使用双层玻璃，采用海尔(或格力)冷暖变频空调（其功率为1.5 匹）、换气扇， (加防雨罩)。
9、抓斗结构采用圆弧型,设计制造满足使用实际要求,滑动部分应采用封闭型、防水、防滑措施，抓斗开合锁口间隙小于5mm,容量满载率不少于85%工作要求。抓斗下口及轮轴碰创处采用不锈钢(1Cr18Ni9Ti)防爆，抓斗其他部位采用碳钢。
10、抓斗上下滑轮轴承采用密封式结构。
11、抓斗壁下部需增设密布Φ20～Φ30 小孔, 抓斗两壁下直边合处必须增设牙形装置。
12、电气部分
(1) 电气设备包括电动机及其控制设备,启动性能应与机械部分
相匹配.
(2) 电控设备及驾驶室安装在非防爆区域侧一端.
(3) 大小车电机、制动器应设活动防雨棚及通风散热措施,同时
考虑便于检修。
(4) 电气控制柜要求立式,底高200mm,应设有防雨棚及通风散热
措施。
(5) 起升高度限位制器采用螺杆式。
(6) 大小车导电采用软电缆四轮滑车型式，其大、小车电缆采用
YC 重型橡套铜芯电缆。
(7) 起重机配套防爆照明灯（3 盏400W）并安装在便于维修位置。
(8) 电动机绝缘等级为F 级。
(9) 起重机安全限位装置应相互采用分段联锁及断路保护，过
电流保护，有缺相、堵转、三相电流不平衡保护并显示事故原因。
(10) 起重机电控设备应符合JB4815-97 中有关要求。
(11) 设计方负责提供设计电源供电两侧±0+1.5m 处高度进线位置,由用户方提供起重机大车电源防爆接线箱,功率不小于250KW 电源。
(12) 防爆抓斗起重机控制方式
a.起重机大、小车采用YBZ 型防爆起重及冶金专用电机，配安川系列变频有级调速，开闭、起升采用绕线式防爆调速电机，并配不锈钢电阻有级调速控制。
b.大、小车运行采用凸轮控制器操作。
c.抓斗开闭、起升操作方式采用主令控制器。
(13) 供货方对本公司产品负责质量保证，保质期在运行正常后12 个月，在保质期内如供货方产品质量有问题，供货方负责免费修理或更换，由用户方使用不当造成操作损坏，需要供货方修理或更换，则收取合理费用。
五、防爆抓斗起重机制造、验收、安装、报检
1、起重机有关防爆要求，根据防爆区域划分，按条款(二)中有关
规定进行验收。
2、起重机在工厂制造期间，应有当地技术质量监督局对该设备进
行驻厂监检，竣工检验合格后颁发监检证书。
3、整机制造完毕后，应提前10 天通知用户来制造现场验收。
六、供货范围
1、起重机整机2 台/套(包括桥架、小车、驾驶室、抓斗等配套件)。
2、大车导轨以上整体设备。
3、不含大车道轨、滑线及附件。
4、以上设备不含安装。
七、售后服务
1.产品质保期一年，起重机在使用中非用户方责任所至，所发生
费用由供货方负担，如用户方使用不当造成操作损坏，需要供货方修理或更换，则收取合理费用。
2.在使用中出现问题，用户方通知供方24 小时内赶到现场。
3．供货方负责用户6名人员在供货方进行操作、维修、电气理论培训。
八、主要零部件分承包单位名单
减速机：江苏泰隆减速机厂
钢丝绳：苏州神王钢丝绳厂
电动机：无锡大力电机厂
电气原件：苏州西门子产品电气原件
制动器：河南焦作制动器厂
变频器：安川系列
电缆：无锡电缆厂
桥梁钢材：Q235-B （安钢、攀钢、武钢）
九、技术资料
1、资料清单
(1)主要外购机电设备、主要构件材料技术资料
(2)产品出厂质量检测记录及合格证
(3)钢丝绳合格证
(4)主要构件材质证书
(5)使用保养维修说明书
(6)全套竣工图（电气原理图、接线图、布置图、部件图、易损件图等）
(7)焊缝探伤报告
(8)减速机出厂合格证
(9)起重机质量合格证
(10)技监局特检所对该产品监检合格证。
(11)合同生效后，在一周内将正确电机容量、总容量及电缆规格型号、设备、总图等初步资料提供设计院2 份，用户4 份，电子版1 份，考虑整机桥架走向安装位置，以及现场接线盒布置。
（12）在提供初步资料后10 天内，三方召开设计协调会以确定设计制造标准，协调会后一周发最终资料（设计方2 份，用户6 份）供设计方最后确认，协调会由供方组织安排，地点待定。
2、提供出厂最终资料
(1)起重机出厂合格证2 份,当地技术监督部门监检合格证等全部报检资料，其中一份复印件；
(2)起重机总图、小车总图、电器原理图、电器布线图、易损件图等各资料各8 份，及附电子文档1 份；设计完毕，及时发电子文档给用户和设计院确定。
十、协议执行
（1）本技术协议作为合同附件，与合同同时生效。
（2）本协议一式叁份。三方签字后生效。
（3）为确保起重机安装质量、进度、三方本着对国家、集体负责态度，友好协商有关具体事宜，互为对方提供必要工作方便。
