CAD-课件演示幻灯片.ppt

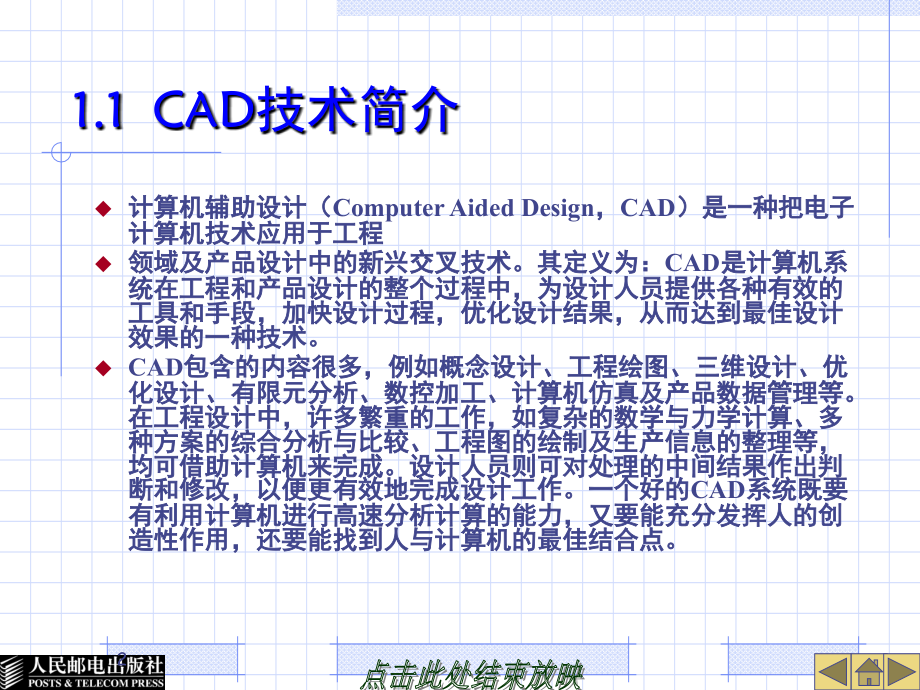

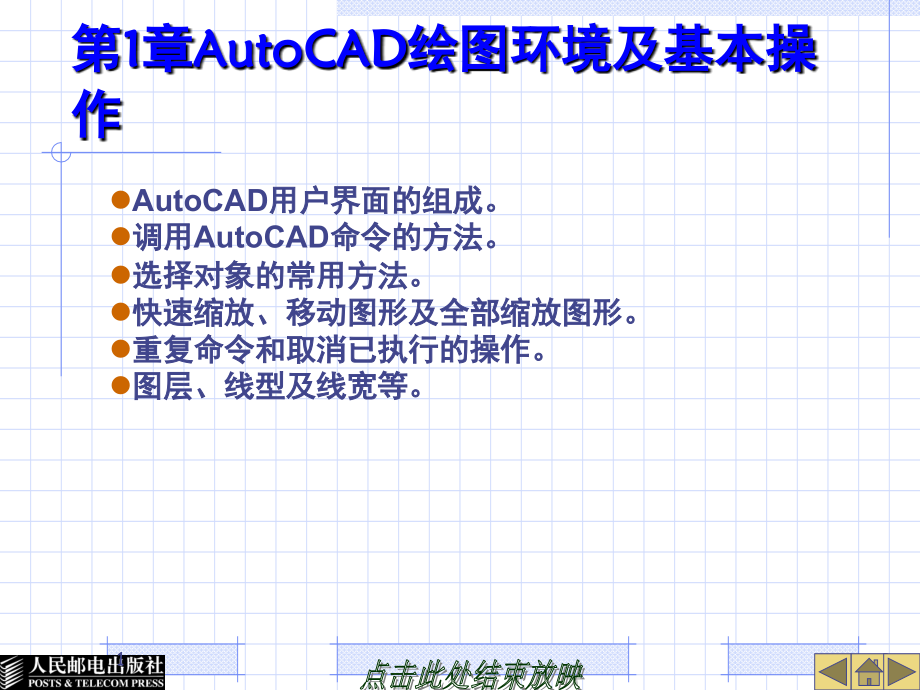

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,Page,*,点击此处结束放映,第,1,章,AutoCAD,绘图环境及基本操作,AutoCAD,用户界面的组成。,调用,AutoCAD,命令的方法。,选择对象的常用方法。,快速缩放、移动图形及全部缩放图形。,重复命令和取消已执行的操作。,图层、线型及线宽等。,1,1.1 CAD,技术简介,计算机辅助设计（,Computer Aided Design,，,CAD,）是一种把电子计算机技术应用于工程,领域及产品设计中的新兴交叉技术。其定义为：,CAD,是计算机系统在工程和产品设计的整个过程中，为设计人员提供各种有效的工具和手段，加快设计过程，优化设计结果，从而达到最佳设计效果的一种技术。,CAD,包含的内容很多，例如概念设计、工程绘图、三维设计、优化设计、有限元分析、数控加工、计算机仿真及产品数据管理等。在工程设计中，许多繁重的工作，如复杂的数学与力学计算、多种方案的综合分析与比较、工程图的绘制及生产信息的整理等，均可借助计算机来完成。设计人员则可对处理的中间结果作出判断和修改，以便更有效地完成设计工作。一个好的,CAD,系统既要有利用计算机进行高速分析计算的能力，又要能充分发挥人的创造性作用，还要能找到人与计算机的最佳结合点。,2,1.2,了解用户界面及学习基本操作,本节介绍,AutoCAD,用户界面的组成，并讲解常用的一些基本操作。,3,1.2.1 AutoCAD2008,用户界面,启动,AutoCAD 2008,后，其用户界面如图,1-1,所示，主要由标题栏、绘图窗口、菜单栏、工具栏、面板、命令提示窗口和状态栏等部分组成，下面分别介绍各部分的功能。,标题栏,菜单栏,工具栏,面板,绘图窗口,状态栏,命令提示窗口,4,1,标题栏,标题栏在程序窗口的最上方，它上面显示了,AutoCAD,的程序图标及当前操作的图形文件名称和路径。和一般的,Windows,应用程序相似，用户可通过标题栏最右边的,3,个按钮最小化、最大化和关闭,AutoCAD,。,2,绘图窗口,绘图窗口是用户绘图的工作区域，类似于手工作图时的图纸，用户的所有工作结果都反映在此窗口中。虽然,AutoCAD,提供的绘图区是无穷大的，但用户可根据需要自行设置显示在屏幕上的绘图区域大小，即长、高各有多少数量单位。,3,菜单栏,单击菜单栏上的菜单项，可弹出对应的下拉菜单。下拉菜单包含了,AutoCAD,的核心命令和功能，选取其中的某个选项，,AutoCAD,即会执行相应命令。,5,4,工具栏,工具栏包含了许多命令按钮，只需单击某个按钮，,AutoCAD,即会执行相应命令。有些按钮是单一型的，有些则是嵌套型的（按钮图标右下角带有小黑三角形）。在嵌套型按钮上按住鼠标左键，将弹出嵌套的命令按钮。,5,面板,【,面板,】,是一种特殊形式的选项板，它由工具按钮及一些功能控件组成，单击,【,工具,】/【,选项板,】/【,面板,】,即可打开或关闭它。面板的内容与当前的绘图任务相关，在“二维草图与注释”及“三维建模”空间中时，面板包含的内容是不一样的。,6,6,命令提示窗口,命令提示窗口位于,AutoCAD,程序窗口的底部。用户从键盘上输入的命令、,AutoCAD,的提示及相关信息都反映在此窗口中，该窗口是用户与,AutoCAD,进行命令交互的窗口。默认情况下，命令提示窗口仅显示两行，用户也可根据需要改变它的大小。将光标放在命令提示窗口的上边缘使其变成双面箭头，按住鼠标左键向上拖动光标就可以增加命令窗口显示的行数。,7,7,状态栏,绘图过程中的许多信息都将在状态栏中显示出来。例如，十字形光标的坐标值和一些提示文字等。另外，状态栏中还含有,10,个控制按钮，各按钮的功能如下。,：单击此按钮可以控制是否使用捕捉功能。,：通过此按钮可打开或关闭栅格显示。,：利用此按钮可以控制是否以正交方式绘图。,：打开或关闭极坐标捕捉模式。,：打开或关闭自动捕捉实体模式。,：控制是否使用自动追踪功能。,8,1.2.2 AutoCAD 2008,中文版图形文件管理,图形文件的管理一般包括创建新文件、保存文件、打开已有文件及输出图形文件等，下面分别对其进行介绍。,9,1,建立新图形文件,命令启动方法,菜单命令：,【,文件,】/【,新建,】,。,工具栏：,【,标准,】,工具栏上的 按钮。,命令：,NEW,。,执行新建图形命令，打开,【,选择样板,】,对话框，如图,1-6,所示。在该对话框中用户可选择样板文件或基于公制、英制的测量系统，创建新图形。,10,2,保存图形文件,将图形文件存入磁盘时一般采取两种方式，一种是以当前文件名保存图形，另一种是指定新文件名并存储图形。,（,1,）快速保存,命令启动方法,菜单命令：,【,文件,】/【,保存,】,。,工具栏：,【,标准,】,工具栏上的 按钮。,命令：,QSAVE,。,执行快速保存命令后，系统将当前图形文件以原文件名直接存入磁盘，而不会给用户任何提示。若当前图形文件名是默认文件名且是第一次存储文件，则弹出,【,图形另存为,】,对话框，如图,1-11,所示，在该对话框中用户可指定文件的存储位置、文件类型及输入新文件名。,11,（,2,）换名存盘,命令启动方法,菜单命令：,【,文件,】/【,另存为,】,。,命令：,SAVEAS,。,执行换名保存命令，将弹出,【,图形另存为,】,对话框，如图,1-11,所示。用户可在该对话框的,【,文件名,】,文本框中输入新文件名，在,【,保存于,】,及,【,文件类型,】,下拉列表中分别设置文件的存储路径和类型。,12,3,打开图形文件,命令启动方法,下拉菜单：,【,文件,】/【,打开,】,。,工具栏：,【,标准,】,工具栏上的按钮。,命令：,OPEN,。,启动打开图形命令后，,AutoCAD,打开,【,选择文件,】,对话框，如图,1-12,所示。,13,用户可直接在对话框中选择要打开的一个或多个文件（按住,Ctrl,或,Shift,键可选择多个文件），也可在,【,文件名,】,文本框中输入要打开的文件名称（可以包含路径）。此外，还可在,【,名称,】,列表框中通过双击文件名打开文件。该对话框顶部有,【,搜索,】,下拉列表，左边有文件位置列表，可利用它们确定要打开文件的位置并打开。,【,选择文件,】,对话框还提供了图形文件预览功能。用鼠标左键单击某一图形文件名称，则在预览区域中会显示该文件的小型图片，这样用户在未打开图形文件前就能查看其内容。,14,4,输出图形文件,命令启动方法,菜单命令：,【,文件,】/【,输出,】,。,命令：,EXPORT,。,编辑的文件可以转换成其他格式文件数据供其他软件读取。,AutoCAD 2008,提供了多种输出格式。执行该命令后，弹出如图,1-13,所示的“输出数据”对话框。,在该对话框中可以选择不同的存储格式，同样可以改变存储目录。对部分格式，允许设置其中的选项。,15,1.2.3,调用命令,执行,AutoCAD,命令的方法一般有两种：一种是在命令行中输入命令全称或简称，另一种是用鼠标选择一个菜单命令或单击工具栏中的命令按钮。,16,1.2.4,选择对象的常用方法,用户在使用编辑命令时，选择的多个对象将构成一个选择集。系统提供了多种构造选择集的方法。默认情况下，用户可以逐个地拾取对象或是利用矩形、交叉窗口一次选取多个对象。,1,用矩形窗口选择对象,当系统提示选择要编辑的对象时，用户在图形元素的左上角或左下角单击一点，然后向右拖动鼠标，,AutoCAD,显示一个实线矩形窗口，让此窗口完全包含要编辑的图形实体，再单击一点，则矩形窗口中所有对象（不包括与矩形边相交的对象）被选中，被选中的对象将以虚线形式表示出来。,17,2,用交叉窗口选择对象,当,AutoCAD,提示“选择对象”时，在要编辑的图形元素右上角或右下角单击一点，然后向左拖动光标，此时出现一个虚线矩形框，使该矩形框包含被编辑对象的一部分，而让其余部分与矩形框边相交，再单击一点，则框内的对象和与框边相交的对象全部被选中。,3,给选择集添加或去除对象,编辑过程中，用户构造选择集常常不能一次完成，需向选择集中添加或从选择集中删除对象。在添加对象时，可直接选取或利用矩形窗口、交叉窗口选择要加入的图形元素。若要删除对象，可先按住,Shift,键，再从选择集中选择要清除的多个图形元素。,18,1.2.5,删除对象,ERASE,命令用来删除图形对象，该命令没有任何选项。要删除一个对象，用户可以用光标先选择该对象，然后单击,【,修改,】,工具栏上的 按钮或键入命令,ERASE,（命令简称,E,）。也可先执行删除命令，再选择要删除的对象。,19,1.2.6,撤销和重复命令,执行某个命令后，用户可随时按,Esc,键终止该命令。此时，系统又返回到命令行。,用户经常遇到的一个情况是在图形区域内偶然选择了图形对象，该对象上出现了一些高亮的小框，这些小框被称为“关键点”，可用于编辑对象，要取消这些关键点，按,Esc,键即可。,在绘图过程中，用户会经常重复使用某个命令，重复刚使用过的命令的方法是直接按,Enter,键。,20,1.2.7,取消已执行的操作,在使用,AutoCAD,绘图的过程中，不可避免地会出现各种各样的错误，用户要取消已执行的错误操作，可使用,UNDO,命令或单击“标准注释”工具栏上的 按钮。如果想要取消前面执行的多个操作，可多次使用,UNDO,命令或多次单击 按钮。此外，也可打开“标准注释”工具栏上的“放弃”下拉列表（单击 按钮右边的 按钮），从中选择要放弃的几个操作。,当取消一个或多个操作后，若又想恢复原来的效果，可使用,MREDO,命令或单击“标准注释”工具栏上的 按钮。此外，也可打开“标准注释”工具栏上的“重做”下拉列表（单击 按钮右边的 按钮），从中选择要恢复的几个操作。,21,1.2.8,快速缩放及移动图形,AutoCAD,的图形缩放及移动功能是很完备的，使用起来也很方便。绘图时经常通过“标准”工具栏或二维绘图“面板”上的 、按钮来实现这两项功能。,1,通过 按钮缩放图形,单击 按钮，,AutoCAD,进入实时缩放状态，鼠标光标变成放大镜形状，此时按住鼠标左键并向上拖动鼠标，即可放大视图，向下拖动鼠标即可缩小视图。要退出实时缩放状态，可按,Esc,键或,Enter,键，或单击鼠标右键打开快捷菜单，从中选择“退出”选项。,2,通过 按钮平移图形,单击 按钮，,AutoCAD,进入实时平移状态，鼠标光标变成手的形状，此时按住鼠标左键并拖动鼠标光标，就可以平移视图。要退出实时平移状态，可按,Esc,键或,Enter,键，或单击鼠标右键打开快捷菜单，从中选择“退出”选项。,22,1.2.9,利用矩形窗口放大视图及返回上一次的显示,在绘图过程中，用户经常要将图形的局部区域放大，以方便绘图。绘制完成后又要返回上一次的显示状态，以观察图形的整体效果。利用“标准”工具栏或二维绘图“面板”上的 、（“面板”上为 ）按钮可实现这两项功能。,23,1.2.10,将图形全部显示在窗口中,绘图过程中有时需将图形全部显示在程序窗口中。要实现这个目标，可选取菜单命令“视图”,/“,缩放”,/“,范围”，或单击“标准”工具栏上的 按钮（该按钮嵌套在 按钮中）。,24,1.2.11,设置绘图区域的大小,AutoCAD,的绘图空间是无限大的，但用户可以设置绘图区域的大小。事先设置绘图区域的大小将有助于用户了解图形分布的范围。当然，也可在绘图过程中随时缩放（使用按钮）图形以控制其在绘图区域中显示的效果。,设置绘图区域大小有以下两种方法。,(1),将一个圆充满整个程序窗口显示出来，依据圆的尺寸就能轻易地估算出当前绘图区域的大小了。,(2),用,LIMITS,命令设置绘图区域的大小。该命令可以改变栅格的长宽尺寸及位置。所谓栅格是点在矩形区域中按行、列形式分布形成的图案。当栅格在程序窗口中显示出来后，用户就可根据栅格分布的范围估算出当前绘图区域的大小了。,25,1.3,上机练习,设置绘图区域的大小,（,1,）利用,AutoCAD,提供的样板文件“,Acad.dwt,”,创建新文件。,（,2,）打开程序窗口上部,【,工作空间,】,工具栏中的下拉列表，选择“,AutoCAD,经典”选项，进入“,AutoCAD,经典”工作空间。,（,3,）设置绘图区域的大小为,15001200,。打开栅格显示，单击,【,标准,】,工具栏上的 按钮使栅格充满整个图形窗口。,（,4,）单击,【,绘图,】,工具栏上的 按钮，,AutoCAD,提示如下：,命令,:_circle,指定圆的圆心或,三点,(3P)/,两点,(2P)/,相切、相切、半径,(T):,/,在屏幕上单击一点,指定圆的半径或,直径,(D):1/,输入圆半径,命令,:/,按,Enter,键重复上一个命令,CIRCLE,指定圆的圆心或,三点,(3P)/,两点,(2P)/,相切、相切、半径,(T):,/,在屏幕上单击一点,指定圆的半径或,直径,(D):5/,输入圆半径,命令,:/,按,Enter,键重复上一个命令,CIRCLE,指定圆的圆心或,三点,(3P)/,两点,(2P)/,相切、相切、半径,(T):*,取消*,/,按,Esc,键取消命令,（,5,）单击,【,标准,】,工具栏上的 按钮使圆充满整个绘图窗口。,（,6,）利用,【,标准,】,工具栏上的 、按钮移动和缩放图形。,（,7,）将文件命名为“,User.dwg,”,并保存图形。,26,1.4,设置图层、线型、线宽及颜色,AutoCAD,图层是透明的电子图纸，用户把各种类型的图形元素绘制在这些电子图纸上，,AutoCAD,将它们叠加在一起显示出来。如图,1-20,所示，在图层,A,上绘制了建筑物的墙壁，在图层,B,上绘制了室内家具，在图层,C,上绘制了建筑物内的电器设施，最终显示的结果是各层叠加的效果。,27,1.4.1,创建及设置建筑图的图层,用,AutoCAD,绘图时，图形元素处于某个图层上，默认情况下，当前层是,0,层，若没有切换至其他图层，则所绘制的图形在,0,层上。每个图层都有与其相关联的颜色、线型及线宽等属性信息，用户可以对这些信息进行设置或修改。当在某一层上作图时，所生成的图形元素的颜色、线型、线宽会与当前层的设置完全相同（默认情况下）。对象的颜色将有助于辨别图样中的相似实体，而线型、线宽等特性可轻易地表示出不同类型的图形元素。,28,图层是用户管理图样的强有力工具。绘图时应考虑将图样划分为哪些图层以及按什么样的标准进行划分。如果图层的划分较为合理且采用了良好的命名，则会使图形信息更清晰、更有序，为以后修改、观察及打印图样带来极大的便利。例如，绘制建筑施工图时，常根据组成建筑物的结构元素划分图层，因而一般要创建以下几个图层。,建筑,轴线。,建筑,柱网。,建筑,墙线。,建筑,门窗。,建筑,楼梯。,建筑,阳台。,建筑,文字。,建筑,尺寸。,29,1.4.2,修改对象颜色、线型及线宽,用户通过,【,特性,】,工具栏可以方便地设置对象的颜色、线型及线宽等信息。默认情况下，该工具栏上的,【,颜色控制,】,、,【,线型控制,】,和,【,线宽控制,】,这,3,个下拉列表中将显示,【,ByLayer,】,，如图,1-27,所示。,【,ByLayer,】,的意思是所绘对象的颜色、线型、线宽等属性与当前层所设定的完全相同。本节将介绍怎样临时设置即将创建的图形对象及如何修改已有对象的这些特性。,30,1,修改对象颜色,可通过,【,特性,】,工具栏上的,【,颜色控制,】,下拉列表改变已有对象的颜色，具体步骤如下。,（,1,）选择要改变颜色的图形对象。,（,2,）在,【,特性,】,工具栏上打开,【,颜色控制,】,下拉列表，然后从列表中选择所需颜色。,（,3,）如果选取,【,选择颜色,】,选项，则弹出,【,选择颜色,】,对话框，如图,1-28,所示，通过该对话框用户可以选择更多颜色。,31,2,设置当前颜色,默认情况下，在某一图层上创建的图形对象都将使用图层所设置的颜色。若想改变当前的颜色设置，可使用,【,特性,】,工具栏上的,【,颜色控制,】,下拉列表，具体步骤如下。,（,1,）打开,【,特性,】,工具栏上的,【,颜色控制,】,下拉列表，从列表中选择一种颜色。,（,2,）当选取,【,选择颜色,】,选项时，系统将打开,【,选择颜色,】,对话框，如图,1-28,所示，在该对话框中用户可做更多选择。,32,3,修改已有对象的线型或线宽,修改已有对象线型、线宽的方法与改变对象颜色的方法类似，具体步骤如下。,（,1,）选择要改变线型的图形对象。,（,2,）在,【,特性,】,工具栏上打开,【,线型控制,】,下拉列表，从列表中选择所需线型。,（,3,）在该列表中选取,【,其他,】,选项，则弹出,【,线型管理器,】,对话框，如图,1-29,所示，用户可选择一种线型或加载更多种类的线型。,33,1.4.3,控制图层状态,如果工程图样包含大量信息且有很多图层，则用户可通过控制图层状态使编辑、绘制和观察等工作变得更方便。图层状态主要包括打开与关闭、冻结与解冻、锁定与解锁和打印与不打印等，系统用不同形式的图标表示这些状态，如图,1-30,所示。用户可通过,【,图层特性管理器,】,对话框对图层状态进行控制，单击,【,图层,】,工具栏上的 按钮就可打开该对话框。,34,1.4.4,修改非连续性外观,非连续线型是由短横线、空格等构成的重复图案，图案中短线长度、空格大小是由线型比例来控制的。用户在绘图时常会遇到这样一种情况，本来想画虚线或点划线，但最终绘制出的线型看上去却和连续线一样，出现这种现象的原因是线型比例设置得太大或太小。,35,1,改变全局线型比例因子以修改线型外观,改变全局比例因子的步骤如下。,（,1,）打开,【,特性,】,工具栏上的,【,线型控制,】,下拉列表，如图,1-32,所示。,（,2,）在此下拉列表中选取,【,其他,】,选项，打开,【,线型管理器,】,对话框，单击 按钮，该对话框底部将出现,【,详细信息,】,分组框，如图,1-33,所示。,（,3,）在,【,详细信息,】,分组框的,【,全局比例因子,】,文本框中输入新的比例值。,36,2,改变当前对象的线型比例,设置当前线型比例因子的方法与设置全局比例因子类似。该比例因子也需在,【,线型管理器,】,对话框中设置，如图,1-33,所示，用户可在该对话框的,【,当前对象缩放比例,】,文本框中输入新比例值。,37,1.5,上机练习,创建及设置图层,创建以下图层并设置图层线型、线宽及颜色。,38,（,1,）单击,【,图层,】,工具栏上的 按钮，打开,【,图层特性管理器,】,对话框，再单击 按钮，列表框显示出名称为“图层,1”,的图层，直接输入“建筑,轴线”，按,Enter,键结束。,（,2,）再次按,Enter,键，即会创建新图层。总共创建,5,个图层，结果如图,1-35,所示。,39,（,3,）指定图层颜色。选中“建筑,轴线”，单击与所选图层关联的图标 ，打开,【,选择颜色,】,对话框，选择红色，如图,1-36,所示。再设置其他图层的颜色。,（,4,）指定图层线型。选中“建筑,轴线”，单击与所选图层关联的图标 ，打开,【,选择线型,】,对话框，选择“,Center”,，单击 按钮。其他线型采用默认设置。,（,5,）指定图层线宽。选中“建筑,墙线”，单击与所选图层关联的图标 ，打开,【,线宽,】,对话框，选择,0.70,毫米，单击 按钮。其他图层的线宽为默认值。,40,第,2,章 绘制线段、平行线及圆,输入点的坐标画线。,使用极轴追踪及自动追踪功能画线。,画平行线、斜线及垂线。,打断线条及调整线条长度。,画圆、圆弧连接及圆的切线。,倒圆角及倒斜角。,41,2.1,画线的方法,本节主要内容包括输入点的坐标画线、捕捉几何点画线及利用正交捕捉模式辅助画线、极轴追踪、自动追踪、绘制平行线、延伸及剪断线条、打断及改变线条的长度等。,42,2.1.1,输入点的坐标画线,执行画线命令后，,AutoCAD,提示用户指定线段的端点，方法之一是输入点的坐标值。,默认情况下，绘图窗口的坐标系统是世界坐标系，用户在屏幕左下角可以看到表示世界坐标系的图标。该坐标系,x,轴是水平的，,y,轴是竖直的，,z,轴则垂直于屏幕，正方向指向屏幕外。,当进行二维绘图时，只需在,xy,平面内指定点的位置。点位置的坐标表示方式有绝对直角坐标、绝对极坐标、相对直角坐标和相对极坐标等。绝对坐标值是相对于原点的坐标值，相对坐标值则是相对于另一个几何点的坐标值。下面说明如何输入点的绝对坐标或相对坐标。,43,1,输入点的绝对直角坐标、绝对极坐标,绝对直角坐标的输入格式为“,x,y,”,。两坐标值之间用“,”,分隔开。例如，（,50,20,）、（,40,60,）分别表示图,2-1,中的,A,、,B,点。,绝对极坐标的输入格式为“,R,”,。,R,表示点到原点的距离，,表示极轴方向与,x,轴正向间的夹角。若从,x,轴正向逆时针旋转到极轴方向，则,角为正；反之，,角为负。例如，（,60120,）、（,4530,）分别表示图,2-1,中的,C,、,D,点。,2,输入点的相对直角坐标、相对极坐标,当知道某点与其他点的相对位置关系时可使用相对坐标。相对坐标与绝对坐标相比，仅仅是在坐标值前增加了一个符号“,”,。,相对直角坐标的输入形式为“,x,y,”,，相对极坐标的输入形式为“,R,”,。,44,2.1.2,使用对象捕捉精确画线,在绘图过程中常常需要在一些特殊几何点间连线，例如，过圆心和线段的中点或端点画线等。在这种情况下若不借助辅助工具，是很难直接、准确地拾取这些点的。当然，用户可以在命令行中输入点的坐标值来精确定位点，但有些点的坐标值是很难计算出来的。为帮助用户快速、准确地拾取特殊几何点，系统提供了一系列的对象捕捉工具，这些工具包含在如图,2-3,所示的,【,对象捕捉,】,工具栏上。,45,3,种调用对象捕捉功能的方法,（,1,）绘图过程中，当系统提示输入一个点时，可单击捕捉按钮或输入捕捉命令的简称来启动对象捕捉功能，然后将光标移动到要捕捉的特征点附近，系统就会自动捕捉该点。,（,2,）启动对象捕捉功能的另一种方法是利用快捷菜单。执行命令后按下,Shift,键并单击鼠标右键，弹出快捷菜单，如图,2-7,所示，通过此菜单可选择捕捉何种类型的点。,（,3,）前面所述的捕捉方式仅对当前操作有效，命令结束后，捕捉模式自动关闭，这种捕捉方式称为“覆盖捕捉方式”。除此之外，用户还可以采用自动捕捉方式来定位点，当打开此方式时，系统将根据事先设定的捕捉类型自动寻找几何对象上相应的点。,46,2.1.3,利用正交模式辅助画线,单击状态栏上的 按钮激活正交模式，在正交模式下光标只能沿水平或竖直方向移动。画线时若同时激活该模式，则只需输入线段的长度值，系统就会自动绘制水平或竖直的线段。,47,2.1.4,结合极轴追踪、对象捕捉及自动追踪功能画线,1,极轴追踪,激活极轴追踪功能并执行,LINE,命令后，光标就沿用户设置的极轴方向移动，,AutoCAD,在该方向上显示一条追踪辅助线及光标点的极坐标值，如图,2-11,所示。输入线段的长度，按,Enter,键，即可绘制出指定长度的线段。,48,2,自动追踪,自动追踪是指,AutoCAD,从一点开始自动沿某一方向进行追踪，追踪方向上将显示一条追踪辅助线及光标点的极坐标值。输入追踪距离，按,Enter,键，即可确定新的点。在使用自动追踪功能时，必须激活对象捕捉。,AutoCAD,首先捕捉一个几何点作为追踪参考点，然后沿水平、竖直方向或设定的极轴方向进行追踪，如图,2-14,所示。,49,打开素材文件“,2-7.dwg”,，如图,2-19,左图所示。用,LINE,命令并结合极轴追踪、对象捕捉及自动追踪功能将左图修改为右图。,50,（,1,）激活极轴追踪、对象捕捉及自动追踪功能。设置极轴追踪角度增量为,【30】,，设置对象捕捉方式为,【,端点,】,、,【,交点,】,，设置沿所有极轴角进行自动追踪。,（,2,）输入,LINE,命令，,AutoCAD,提示如下：,命令,:line,指定第一点,:6,/,以,A,点为追踪参考点向上追踪，输入追踪距离并按,Enter,键,指定下一点或,放弃,(U):/,从,E,点向右追踪，再在,B,点建立追踪参考点以确定,F,点,指定下一点或,放弃,(U):/,从,F,点沿,60,方向追踪，再在,C,点建立参考点以确定,G,点,指定下一点或,闭合,(C)/,放弃,(U):/,从,G,点向上追踪并捕捉交点,H,指定下一点或,闭合,(C)/,放弃,(U):/,按,Enter,键结束命令,命令,:/,按,Enter,键重复命令,LINE,指定第一点,:10/,从基点,L,向右追踪，输入追踪距离并按,Enter,键,指定下一点或,放弃,(U):10/,从,M,点向下追踪，输入追踪距离并按,Enter,键,指定下一点或,放弃,(U):/,从,N,点向右追踪，再在,P,点建立追踪参考点以确定,O,点,指定下一点或,闭合,(C)/,放弃,(U):/,从,O,点向上追踪并捕捉交点,P,指定下一点或,闭合,(C)/,放弃,(U):/,按,Enter,键结束命令,结果如图,2-19,右图所示。,51,2.1.5,利用动态输入及动态提示功能画线,单击状态栏上的按钮，打开动态输入及动态提示功能，此时若启动,AutoCAD,命令，则系统将在十字光标附近显示命令提示信息、光标点的坐标值及线段的长度和角度等，用户可直接在信息提示栏中选择命令选项或输入新坐标值、线段的长度和角度等参数。,52,2.1.6,用,OFFSET,命令绘制平行线,使用,OFFSET,命令可将对象偏移指定的距离，创建一个与原对象类似的新对象，其操作对象包括线段、圆、圆弧、多段线、椭圆、构造线和样条曲线等。当偏移一个圆时，可创建同心圆，当偏移一条闭合的多段线时，也可建立一个与原对象形状相同的闭合图形。,使用,OFFSET,命令时，可以通过两种方式创建新线段，一种是输入平行线间的距离，另一种是指定新平行线通过的点。,命令启动方法,菜单命令：,【,修改,】/【,偏移,】,。,工具栏：,【,修改,】,工具栏上的 按钮。,命令：,OFFSET,或简写,O,。,53,2.1.7,延伸线条及剪断线条,1,延伸线条,利用,EXTEND,命令可以将线段、曲线等对象延伸到一个边界对象上，使其与边界对象相交。有时边界对象可能是隐含边界，即延伸对象而形成的边界，这时对象延伸后并不与实体直接相交，而是与边界的隐含部分（延长线）相交。,命令启动方法,菜单命令：,【,修改,】/【,延伸,】,。,工具栏：,【,修改,】,工具栏上的 按钮。,命令：,EXTEND,或简写,EX,。,54,2,剪断线条,绘图过程中常有许多线条交织在一起，若想将线条的某一部分修剪掉，可使用,TRIM,命令。执行该命令后，系统提示用户指定一个或几个对象作为剪切边（可以想象为剪刀），然后选择被剪掉的部分。剪切边可以是线段、圆弧和样条曲线等对象，剪切边本身也可作为被修剪的对象。,命令启动方法,菜单命令：,【,修改,】/【,修剪,】,。,工具栏：,【,修改,】,工具栏上的 按钮。,命令：,TRIM,或简写,TR,。,55,2.1.8,打断线条及改变线条长度,1,打断线条,BREAK,命令可以删除对象的一部分，常用于打断线段、圆、圆弧和椭圆等，使用此命令既可以在一个点处打断对象，也可以在指定的两个点间打断对象。,命令启动方法,菜单命令：,【,修改,】/【,打断,】,。,工具栏：,【,修改,】,工具栏上的 按钮。,命令：,BREAK,或简写,BR,。,56,2,改变线条长度,LENGTHEN,命令可以改变线段、圆弧和椭圆弧等对象的长度，使用此命令时，经常采用的选项是“动态”，即直观地拖动对象来改变其长度。,命令启动方法,菜单命令：,【,修改,】/【,拉长,】,。,命令：,LENGTHEN,或简写,LEN,。,57,2.2,范例解析,输入点的坐标及使用对象捕捉画线,绘制如图,2-28,所示的图形。,58,（,1,）激活对象捕捉功能，设置捕捉方式为端点、交点及延伸点等。,（,2,）绘制直线,AB,、,BC,、,CD,等，如图,2-29,所示。,59,（,3,）绘制直线,CF,、,CJ,、,HI,，如图,2-30,所示。,60,（,4,）绘制闭合线框,K,，如图,2-31,所示。,61,2.3,上 机 练 习,下面给出两个综合实例，练习前面所讲解的功能。,62,2.3.1,点的坐标及对象捕捉练习,利用,LINE,及点的坐标、对象捕捉命令绘制平面图形，如图,2-32,所示。,63,2.3.2,用,LINE,、,OFFSET,等命令绘制平面图,下面绘制如图,2-33,所示的小住宅立面图。目的是使读者掌握,LINE,命令的用法，学会如何输入点的坐标及怎样利用对象捕捉、极轴追踪和自动追踪等工具快速画线。,64,（,1,）设置绘图区域的大小为,2000020000,。,（,2,）打开极轴追踪、对象捕捉及自动追踪功能。指定极轴追踪角度增量为,【90】,，设置对象捕捉方式为,【,端点,】,、,【,交点,】,，设置仅沿正交方向自动追踪。,（,3,）使用,LINE,命令，通过输入线段长度绘制线段,AB,、,CD,等，如图,2-34,所示。,65,（,4,）绘制线段,KL,、,LM,等，如图,2-35,所示。,66,（,5,）用类似的方法绘制出其余线段，如图,2-36,所示。,67,创建图层，设置粗实线宽度为,0.7,，细实线宽度为默认值。设置绘图区域大小为,10001000,。用,LINE,、,OFFSET,及,TRIM,等命令绘图，如图,2-37,所示。,68,主要作图步骤如图,2-38,所示。,69,创建图层，设置粗实线宽度为,0.7,，细实线及虚线宽度为默认值。设置绘图区域大小为,12001200,，线型全局比例因子为,30,。用,LINE,、,OFFSET,及,TRIM,等命令绘图，如图,2-39,所示。,70,主要作图步骤如图,2-40,所示。,71,2.4,绘制斜线、切线、圆及圆弧连接,本节主要内容包括绘制垂线、斜线、切线、圆及圆弧连接等。,72,2.4.1,利用角度覆盖方式绘制垂线及倾斜线段,如果要沿某一方向绘制任意长度的线段，可在系统提示输入点时输入一个小于号“,”,及角度值，该角度表明了所绘线段的方向，系统将把光标锁定在此方向上，移动光标，线段的长度就会发生变化，获取适当长度后，单击鼠标左键结束，这种画线方式称为“角度覆盖”。,73,2.4.2,用,XLINE,命令绘制任意角度斜线,使用,XLINE,命令可以绘制无限长的构造线，利用它能直接绘制水平方向、竖直方向、倾斜方向及平行的线段，作图过程中使用此命令绘制定位线或绘图辅助线是很方便的。,命令启动方法,菜单命令：,【,绘图,】/【,构造线,】,。,工具栏：,【,绘图,】,工具栏上的 按钮。,命令：,XLINE,或简写,XL,。,74,2.4.3,绘制切线,绘制切线一般有如下两种情况。,过圆外的一点画圆的切线。,绘制两个圆的公切线。,用户可利用,LINE,命令并结合切点捕捉“,TAN”,功能来绘制切线。,75,2.4.4,绘制圆及圆弧连接,使用,CIRCLE,命令绘制圆时，默认的画圆方法是指定圆心和半径，此外，还可通过两点或,3,点来画圆。,CIRCLE,命令也可用来绘制过渡圆弧，方法是先绘制与已有对象相切的圆，然后再用,TRIM,命令修剪多余线条。,命令启动方法,菜单命令：,【,绘图,】/【,圆,】,。,工具栏：,【,绘图,】,工具栏上的 按钮。,命令：,CIRCLE,或简写,C,。,76,2.5,上机练习,绘制斜线、切线及圆弧连接,创建图层，设置粗实线宽度为,0.7,，点画线宽度为默认值。设置绘图区域大小为,10001000,，线型全局比例因子为,35,。用,LINE,、,CIRCLE,及,OFFSET,等命令绘图，如图,2-45,所示。,77,主要作图步骤如图,2-46,所示。,78,创建图层，设置粗实线宽度为,0.7,，细实线宽度为默认值。设定绘图区域大小为,15001500,。用,LINE,、,XLINE,及,OFFSET,等命令绘图，如图,2-47,所示。,79,主要作图步骤如图,2-48,所示。,80,2.6,综合实例一,设置绘图区域的大小、创建图层及画线,设置绘图区域的大小，创建以下图层并利用,LINE,及点的坐标、对象捕捉等命令绘制平面图形，如图,2-49,所示。,81,（,1,）设置绘图区域的大小为,150150,。,（,2,）建立如上所述的图层，将线型的总体比例因子调整为,0.2,。,82,(3),命令,:_line,指定第一点,:/,单击,A,点，如图,2-50,所示,指定下一点或,放弃,(U):0,27 /,输入,A,、,B,间的相对坐标,指定下一点或,放弃,(U):-72,0 /,输入,B,、,C,间的相对坐标,指定下一点或,闭合,(C)/,放弃,(U):0,-21 /,输入,C,、,D,间的相对坐标,指定下一点或,闭合,(C)/,放弃,(U):20,0 /,输入,D,、,E,间的相对坐标,指定下一点或,闭合,(C)/,放弃,(U):0,-28 /,输入,E,、,F,间的相对坐标,指定下一点或,闭合,(C)/,放弃,(U):-32,0 /,输入,F,、,G,间的相对坐标,指定下一点或,闭合,(C)/,放弃,(U):0,-14 /,输入,G,、,H,间的相对坐标,指定下一点或,闭合,(C)/,放弃,(U):92,0 /,输入,H,、,I,间的相对坐标,指定下一点或,闭合,(C)/,放弃,(U):0,14 /,输入,I,、,J,间的相对坐标,指定下一点或,闭合,(C)/,放弃,(U):-14,0 /,输入,J,、,K,间的相对坐标,指定下一点或,闭合,(C)/,放弃,(U):0,22 /,输入,K,、,L,间的相对坐标,指定下一点或,闭合,(C)/,放弃,(,U):end,于,/,捕捉,A,点,指定下一点或,闭合,(C)/,放弃,(U):/,按,Enter,键结束，结果如图,2-50,所示,83,(4),命令,:_line,指定第一点,:from /,输入正交偏移捕捉代号“,FROM”,，按,Enter,键,基点,:,int,/,捕捉交点,C,于,:12,-5 /,输入,M,点的相对坐标，如图,2-51,所示,指定下一点或,放弃,(U):53,0 /,输入相对坐标值,指定下一点或,放弃,(U):0,-11 /,输入相对坐标值,指定下一点或,闭合,(C)/,放弃,(U):-53,0 /,输入相对坐标值,指定下一点或,闭合,(C)/,放弃,(U):end,于,/,捕捉,M,点,指定下一点或,闭合,(C)/,放弃,(U):/,按,Enter,键结束，结果如图,2-51,所示,84,(5),命令,:_line,指定第一点,:ext,于,/,输入延伸点代号“,EXT”,并按,Enter,键,/,将光标移动到,N,点附近，系统自动沿线段进行追踪,14 /,输入,N,点与,O,点的距离并按,Enter,键,指定下一点或,放弃,(U):per,到,/,捕捉垂足,命令,:_line,指定第一点,:ext,于,18 /,捕捉,P,点,指定下一点或,放弃,(U):per,到,/,捕捉垂足,指定下一点或,放弃,(U):/,按,Enter,键结束，结果如图,2-52,所示,85,(6),命令,:_line,指定第一点,:ext /,输入延伸点代号“,EXT”,并按,Enter,键,于,10 /,将光标移动到,H,点附近，系统自动沿线段进行追踪,/,输入,H,点与,R,点的距离并按,Enter,键,指定下一点或,放弃,(U):0,5,指定下一点或,放弃,(U):68,0,指定下一点或,闭合,(C)/,放弃,(U):per,到,/,捕捉垂足,指定下一点或,闭合,(C)/,放弃,(U):/,按,Enter,键结束，结果如图,2-53,所示,86,(7),命令,:_line,指定第一点,:mid,于,/,将光标移动到,S,、
