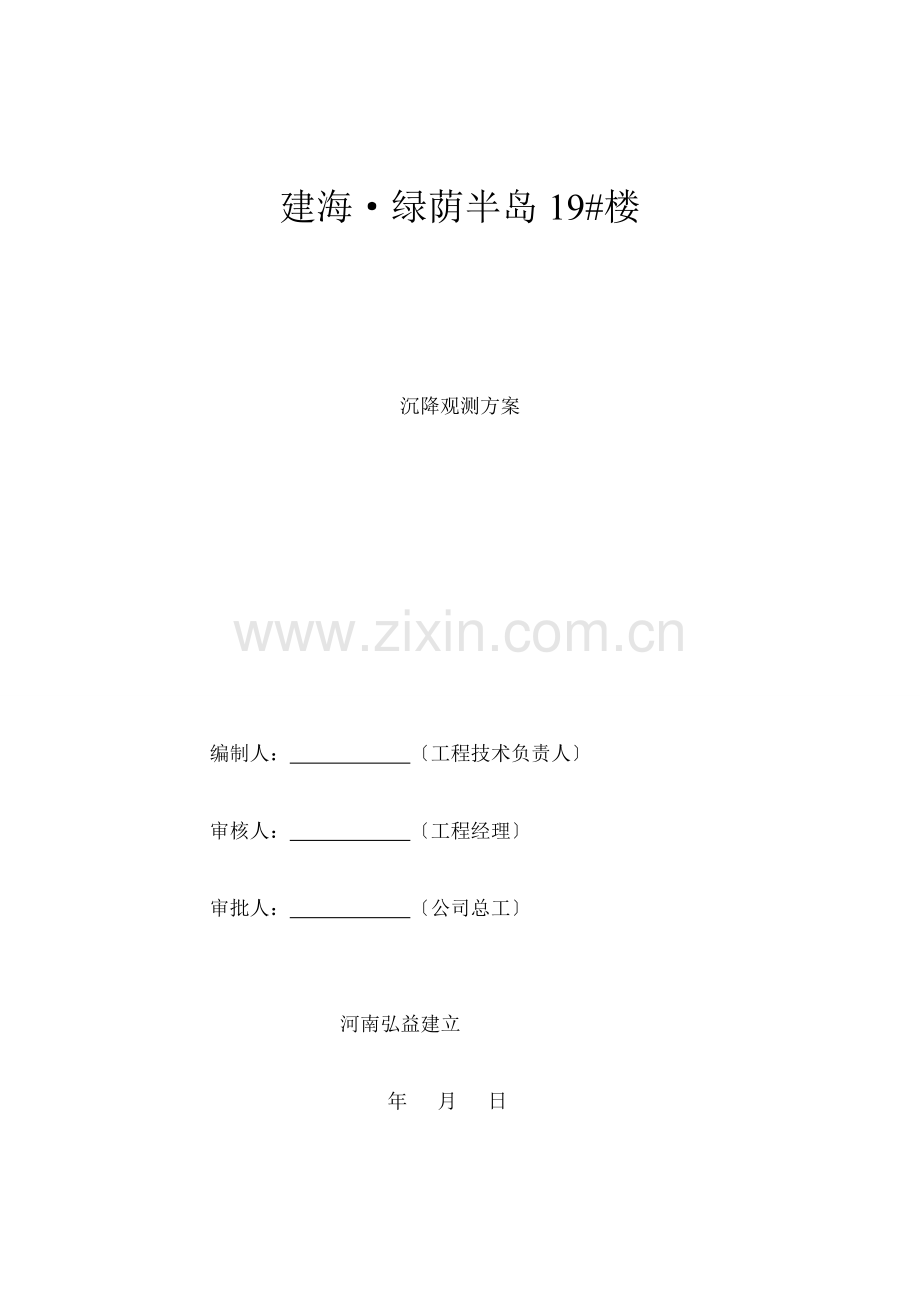

沉降观测方案别墅.docx

建海·绿荫半岛19#楼

沉降观测方案

编制人： 〔工程技术负责人〕

审核人： 〔工程经理〕

审批人： 〔公司总工〕

河南弘益建立

年 月 日

一、工程概况：
本工程建海·绿荫半岛19#楼，建筑面积㎡。地下二层、地上六层；建筑一层长为米，宽为米，建筑高度米，室内外高差0.3米；构造体系主楼为剪力墙构造，裙房局部为框架构造，根底形式主楼筏板根底，裙房局部为独力根底；该工程设计合理使用年限为50年；构造重要系数为1.0；地下室防水等级为二级；建筑防火等级为一类；耐火等级为一级。抗震设防烈度为7度。
二、依据本工程的实际情况进展沉降观测
〔一〕、沉降水准点的布设：
1、建筑物沉降观测是根据建筑物附近的水准点进展的，所以这些水准点必须巩固稳定。为了对水准点进展相互校核，防止其本身产生变化，水准点的数目要尽量不少于3个，以组成水准网。对水准点要定期进展高程检测，以保证沉降观测成果的正确性。
2、在布设水准点时要考虑以下因素：
1〕水准点要尽量及观测点接近，其距离不应超过100米，以保证观测的精度。
2〕水准点要尽量布设在受振区域以外的平安地点，以防止受到振动的影响。
3〕为防止水准点受到冻胀的影响，水准点的埋设深度至少要在冰冻线下0.5米。
〔二〕，观测点的布置和要求：
1、观测点的位置和数量，应根据根底的构造、荷重以及工程地质和水文地质的情况而定，高层建筑物应沿其周围每隔15-30米设一点，房角、纵横墙连接处及沉降的两旁均应设置观测点〔依据设计院提供的图纸设置点设置〕。
2、观测点布置合理，就可以全面准确的查明沉降情况，如观测点的布置不便于测量时，测量人员应及设计单位及监理单位负责人研究后确定。
3、对观测点的要求如下：
1〕观测点本身应结实稳定，确保点位平安，能长期保存。
2〕观测点的上部必须为突出的半球形状或有明显的突出之处，及墙身保持一定的距离。
3〕要求保证在点上能垂直置尺和良好的通视条件。
〔三〕沉降点的形式及埋设：
沉降观测点的形式和设置方法应根据工程性质和施工条件来确定
利用直径20mm的钢筋，一端弯成90度角，一端制成燕尾形埋入墙内。
〔四〕沉降观测的方法和一般规定
1、沉降观测的时间和次数，要根据工程性质、工程进度、地基土质情况及根底荷重增加情况等确定。
在施工期间沉降观测次数：较大荷重增加前后〔每建一层楼〕均应进展观测。
2、沉降观测工作的要求：
沉降观测是一项较长期的篆统观测工作，为了保证观测成果的正确性，应尽可能做到四定：
1〕固定人员观测和整理成果
2〕固定使用的水准仪及水准尺
3〕使用固定的水准点
4〕按规定的日期、方法及路线进展观测
3、对使用仪器的要求：
对于一般精度要求的沉降观测，要求仪器的望远镜放大率不得小于24倍，气泡灵敏度不得大于15秒/2mm。
4、沉降点的首次高程测定
沉降观测点首次观测的高程值是以后各次测用以进展比拟的根据，如初测精度不够或存在错误，不仅无法补测，而且会造成沉降工作中的矛盾现象，因此必须提高初测的精度。
5、作业中应注意的事项：
1〕观测应在成像清晰、稳定时进展。
2〕仪器离前、后视水准尺的距离要用皮尺丈量或用视距法测量，视距一般不应契过50米，前后视距应尽可能相等。
3〕前、后视观测量好用同一根水准尺。
4〕前视各观测完毕以后，应回视后视点，最后应闭合于水准点上。
