线路预防性试验方案

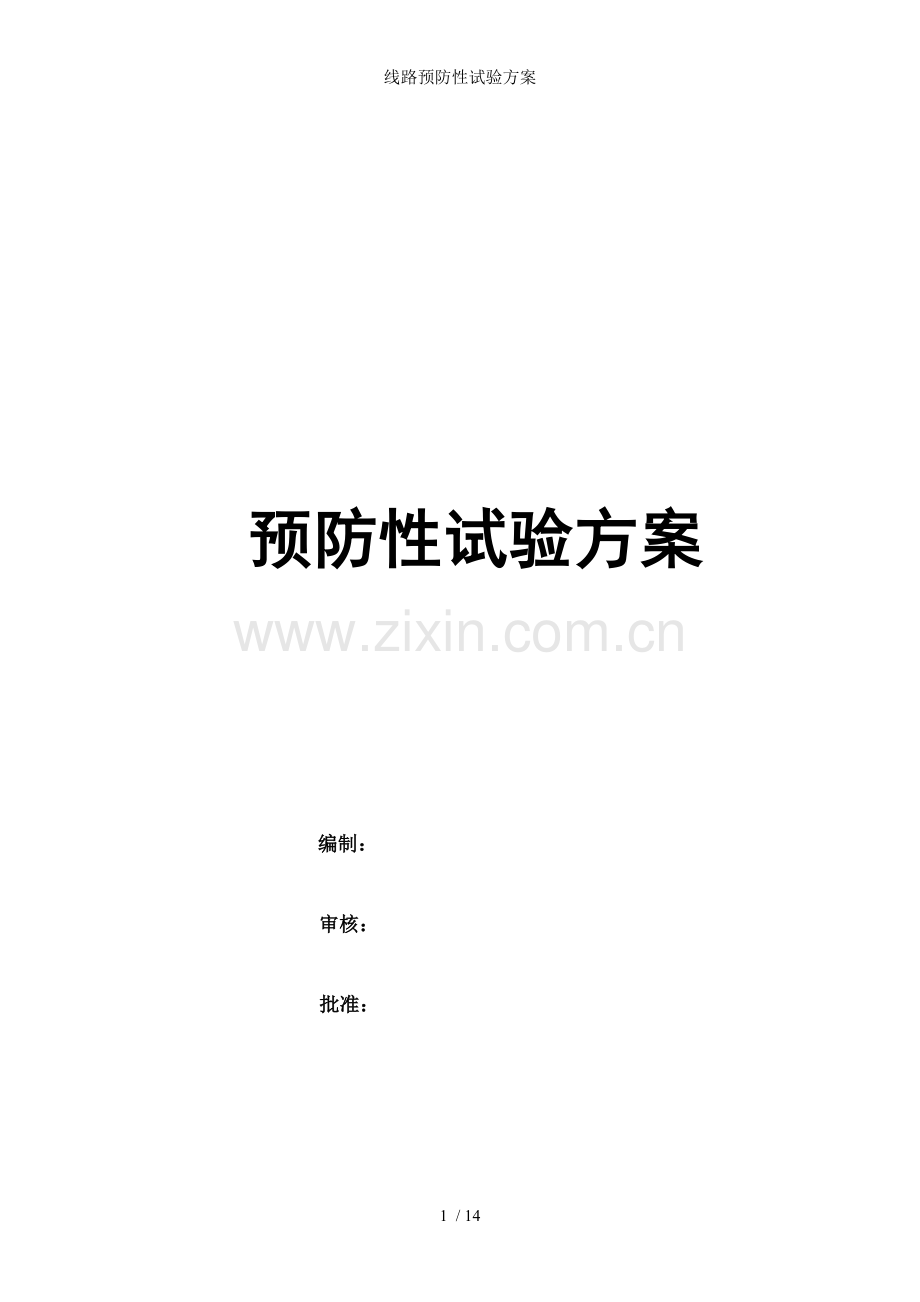

预防性试验方案

编制：

审核：

批准：

预防性试验清单：
1. 线路及变压器预防性试验
1、NH压缩I-IV段进线、出线
2、合成I-II段进线、出线
3、尿素I-II段进线、出线
4、造气I-IV段进线、出线
5、二期尿素进线、出线
6、二期尿素动力变，包装动力变，合成 1#2#动力变，净化1#-4#动力变，造气10KV动力变，一期尿素1#2#动力变，造气1#2#动力变，型煤1#-4#动力变
试验内容：
1. 继电保护试验
2. 手车耐压试验
3. 直流耐压试验
4. 高低压手车性能，
5. 合闸同期性，
6. 回路电阻

继电保护试验方案
此方案已经现场模拟确认，确认人签字：（ ）。
停电后现场确认停电，确认人签字：（ ）
一、实验目的： 各项试验数据动作灵敏可靠，动作值及保护定值一致。
二、时间安排：
年 月 日 时 分至 年 月 日 时 分
三、实验内容：1.外观及接线检查
2.将手车摇至试验位置
3.电流继电器的动作电流和返回电流测试
4.测试电流速断保护值
5.测试过电流保护值
6.测试过负荷保护值
7.测试负序保护值
8.测试起动反时限值
四、组织机构及职责：
检修负责人：
安全负责人：
质量负责人：
成员：
五、作业方案及技术要求
1、施工前工作准备：
1.1、工器具：螺丝刀、钳形表、验电笔、继电保护试验
防护器材：安全帽、绝缘手套
1.2、票证准备：检修方案、第一种工作票、JHA分析表
1.3、安全教育：
1.3.1、作业前要联系好调度、值班长、经调度值班长同意后方可进行作业。
1.3.2、作业时要找准开关柜，注意防止碰到邻近运行的设备，防止走错间隔。
1.3.3、作业时要精力集中，防止接线错误数据输入错误。
1.3.4、检修完成后要认真核实输入数据，确保准确。
组织作业人员进行培训，对方案,票证安全措施进行学习，带领作业人员对检修现场的危险因素进行辨识。
序号
签到处
序号
签到处
序号
签到处
序号
签到处
1

3

5

7

2

4

6

8

1.4、施工作业前达到的条件：设备处于停机状态
2、作业步骤、风险辨识及控制措施：
工作步骤
危 害
控 制 措 施
1. 停开关柜电源
触电

办理停电作业票严格执行停电唱票制度，一人唱票一人操作；停电、验电、挂牌

2. 将手车摇至实验位置
划伤
戴好绝缘手套
专人监护，严格核对开关柜编号，防止走错间隔
3. 将继电保护仪器及保护器端子排连接
触电
核对测量电流端子，并且用导线连接到继电保护仪的电流输出口处，确认出口正确
4. 在实验位置合上开关柜
误启动

核对开关柜编号，确认在试验位置，确认电流表无电流，确认断路器在分位，确认允许开关在试验位后手动合上开关柜
5. 输入定值开始实验
烧坏仪器

电流参数一定设对，防止勿输入高电流或者高电流保持时间过长导致保护器、仪器烧坏
6. 查看保护器动作情况
触电
时刻注意开关柜动作情况，查看保护器动作数值，动作后及时退出试验状态
7. 记下动作数据
数据混乱
记录清楚，做一项记一下，不得记混
8. 清理现场
丢失导线，影响用电安全
拆除所有导线，并清点数目，将开关柜内回复原样，并检查确认无误后放在指定位置
2.1、通知当班电仪班长，经同意后方可作业；准确把握更换时间，在预定时间内完成，防止引起工艺波动或工艺事故。
2.2、对电机停电、验电、挂牌情况进行确认，确保试验工作安全。
2.3、将继电保护测试仪就位，并接通电源，找到开关柜的电流测量端子和保护电流端子，并进行确认后用导线连接到继电保护器的电流输出口处。
2.4、将参数输入设备，查看保护器动作情况。进行速断动作试验，过流动作试验，过负荷试验，低电压试验分别查看断路器动作情况及其电机保护器的动作是否灵敏，是否可靠，不误动不拒动。
2.5、对动作的数值进行记录登记做一项记一次要记录清楚不能记混确保记录的数值能真实的反映保护器的性能。
2.6、将试验用的导线拆除，复位确保没有任何的电源线残留到开关柜里威胁送电安全，恢复开关柜内端子情况已达备用。
2.7、通知值班长试验结束确保值班长能及时的了解情况，收回仪器。
3、验收标准：保护器不误动不拒动保护器可靠灵敏

直流耐压试验方案
此方案已经现场模拟确认，确认人签字：（ ）。
停电后现场确认停电，确认人签字：（ ）
一、检修目的：测试电机定子线圈耐压情况
二、时间安排：
年 月 日 时 分至 年 月 日 时 分
三、试验内容： 1.外观及接线检查
2.拉下接地刀后再合上，拆下线圈引线。
3.测量耐压前定子的绝缘电阻
4.测试定子泄漏电流
5.测试耐压后定子绝缘电阻
6.测试定子直流电阻
7.求其实验值，及指定参数比较
四、组织机构及职责：
检修负责人：
安全负责人：
质量负责人：
成员：
五、作业方案及技术要求
1、施工前工作准备：
1.1、工器具：螺丝刀、钳形表、验电笔、直流发生仪
防护器材：安全帽、绝缘手套
1.2、票证准备：检修方案、第一种工作票 JHA分析表
1.3、安全教育：
1.3.1、作业前要联系好调度、值班长、经调度，值班长同意后方可进行作业
1.3.2、作业前认真填写作业票，弄清设备名称及柜号。
1.3.3、严格检查应用的劳保用品绝缘性能是否可靠，及工作电压是否适应，严禁使用破裂的绝缘用品，工作前要穿戴好防护用品。
1.3.4、检查安全防护设施、试验设备、仪器仪表、试验接线等是否完好，接地线是否正确。
1.3.5、高压试验时必须有2人以上在场，并要有专人负责，工作前要讲清工作内容、安全措施和注意事项，明确各人的分工，统一指挥试验工作的开始及结束。
1.3.6、试验区一律不准有非试验人员在内。试验时，所有人员要离开试验场警戒线之处才能进行。
1.3.7、高压试验时，电压应从“0”升起。
1.3.8、试验时指定一人到设备现场监护，防止有人靠近被试验设备而发生电击，试验现场周围拉起警戒绳。
1.3.9、试验中，试验人员要随时回复试验负责人的命令，并按命令操作。发现危及人身、 设备、试品安全现象时，应立即断开电源并报试验负责人。
1.3.10、严禁带电检查试验线路和改变接线，试验时在未验明和确认试品、试验线路等是否带电前一律视为带电，严禁用手触摸。
1.3.11、试验结束或改变试验接线时，必须由试验负责人下令“断开电源”，并指令专人对试品进行放电验电，挂接地线后才能宣布“电源已断开”，再指令操作人或其它试验人员拆除或改接试验接线。电气产品现场试验前后均应对被试验品先行验电、放电后才能进行工作。
组织作业人员进行培训，对方案,票证安全措施进行学习，带领作业人员对检修现场的危险因素进行辨识。
序号
签到处
序号
签到处
序号
签到处
序号
签到处
1

3

5

7

2

4

6

8

1.4、施工作业前达到的条件：工器具、器材准备齐全 电机处于停车状态
2、作业步骤、风险辨识及控制措施：
工作步骤
危 害
控 制 措 施
1.停电
触电

办理停电作业票严格执行停电唱票制度，一人唱票一人操作；停电；验电；挂牌

2.将开关柜后门打开
划伤

专人监护，严格核对开关柜编号，防止走错间隔，合上接地刀
3.将高压发生器及电源线相连
触电
导线远离导体，高压发生器要固定牢固，不能偏转，操作台及高压发生器要有3米安全距离
4. 发生器用线接地
触电

保证接地良好，有导线将操作台、高压发生器、放电棒连接并良好接地
5.慢慢升压
触电

注意观察，现场安排人员查看，在升压时要密切关注泄漏电流的数值，保持数值不超过20，并分别记下5KV 10KV 15KV 20KV时的泄漏电流值
6. 放电
触电
注意观察确保放电正常，用放电棒缓慢接近高压发生器，待到有电舌出现时靠近发生器，直至电压数值变为0
7. 撤下连接线
接地
确保短接线全部撤下，确保没有任何的导线残留到接线处以防接地清点数目无误后收起放好。
8将开关柜后门关闭
a.碰伤
b.砸伤
确保接地刀在合位时关上后门，关上门后在分位
精力集中，协调配合
9.清理现场检查接地刀
污染环境
查看接地刀位置在分为后清理干净，放在指定位置
2.1、通知当班电仪班长，经同意后方可作业；准确把握时间，在预定时间内完成，防止引起工艺波动或工艺事故。
2.2、对电机停电、验电、挂牌情况进行确认，防止人员触电。
2.3、将继电保护测试仪就位，并接通电源，及开关柜按要求连接导线，导线远离带电体，接地线要将操作台 高压发生器 放电棒紧密的连接在一起并可靠接地。
2.4、到现场监护防止有人靠近电机触电，将参数输入设备，查看保护器动作情况在升压时要查看电流泄漏数值不允许超过20。
2.5、对动作的数值进行记录登记，分别记下5KV、10KV、15KV、20KV电流泄漏值。
2.6、将试验用的导线拆除，复位确保没有任何导线残留到接线处关上后门并查看接地刀位置在分位。
2.7、通知值班长试验结束，收回仪器。
3、验收标准：电机线圈耐压合格泄漏电流合格小于20微安

高低压手车交流耐压试验方案
此方案已经现场模拟确认，确认人签字：（ ）。
停电后现场确认停电，确认人签字：（ ）
一、检修目的：测试高低压手车性能，合闸同期性，回路电阻
二、时间安排：
年 月 日 时 分至 年 月 日 时 分
三、检修内容：测试高低压手车交流耐压试验并检查动、静触头
四、组织机构及职责：
检修负责人：
安全负责人：
质量负责人：
成员：
五、作业方案及技术要求
1、施工前工作准备：
1.1、工器具：螺丝刀、钳形表、验电笔、交流升压仪
防护器材：安全帽、绝缘手套
1.2、票证准备：检修方案、第一种工作票、JHA分析表
1.3、安全教育：
1.3.1、作业前要联系好调度、班长，经调度，值班长同意后方可进行作业。
1.3.2、作业前认真填写作业票，弄清设备名称及柜号。
1.3.3、严格检查应用的劳保用品绝缘性能是否可靠，及工作电压是否适应，严禁使用破裂的绝缘用品，工作前要穿戴好防护用品。
1.3.4、检查安全防护设施、试验设备、仪器仪表、试验接线等是否完好，接地线是否正确。
1.3.5、高压试验时必须有2人以上在场，并要有专人负责，工作前要讲清工作内容、安全措施和注意事项，明确各人的分工，统一指挥试验工作的开始及结束。
1.3.6、试验区一律不准有非试验人员在内。试验时，所有人员要离开试验场警戒线之处才能进行。
1.3.7、高压试验时，电压应从“0”升起。
1.3.8、试验时指定一人到设备现场监护，防止有人靠近被试验设备而发生电击，试验现场周围拉起警戒绳。
1.3.9、试验中，试验人员要随时回复试验负责人的命令，并按命令操作。发现危及人身、 设备、试品安全现象时，应立即断开电源并报试验负责人。
1.3.10、严禁带电检查试验线路和改变接线，试验时在未验明和确认试品、试验线路等是否带电前一律视为带电，严禁用手触摸
1.3.11、试验结束或改变试验接线时，必须由试验负责人下令“断开电源”，并指令专人对试品进行放电验电，挂接地线后才能宣布“电源已断开”，再指令操作人或其它试验人员拆除或改接试验接线。电气产品现场试验前后均应对被试验品先行验电、放电后才能进行工作。
1.4、施工作业前达到的条件：电机处于停机状态，工器具、器材准备齐全。组织作业人员进行培训，对方案,票证安全措施进行学习，带领作业人员对检修现场的危险因素进行辨识。
序号
签到处
序号
签到处
序号
签到处
序号
签到处
1

3

5

7

2

4

6

8

9

10

11

12

2、作业步骤、风险辨识及控制措施：
工作步骤
危 害
控 制 措 施
1.停电
触电:带高压电触电

办理停电作业票、停电、验电；挂牌，严格执行停送电制度一人监护一人操作
2.将手车拉出柜子
划伤：碰到柜子锋利的边缘

戴好防护手套，打开门子后垫好垫板把小车拉出来
3.将高压发生器及手车相连，确保接地良好
触电：高压发生器生成30KV/15KV高压电
良好接地，并且所有人员要及高压发生器保持3米以上的距离
4. 用短接线连接触头
a.碰伤，碰坏触头

戴好防护手套，用带夹子的短接线将触头三相短接
精力集中，协调配合
5.慢慢升压
放电：高压对地放电

注意观察升压的过程有放电迹象时要停止升压稳定后 直到升至30KV/15KV
6. 放电
触电:用放电棒放电时爆鸣
注意观察确保放电正常，用接好地线的放电棒放掉触头上的剩余电荷
7. 撤下短接线
接地
确保短接线全部撤下，没有任何的短接线留在手车上

8检查动静触头
触电
用验电笔验电确认没有电后进行检查
9、将手车推入开关柜
a.碰伤
b.砸伤
戴好防护手套
精力集中，协调配合
10.清理现场
污染环境
清理干净，放在指定位置
1.4、施工作业前达到的条件：
2、作业步骤、风险辨识及控制措施：
2.1、通知当班电仪值班长，经同意后方可作业；准确把握作业时间，在预定时间内完成，防止引起工艺波动或工艺事故。
2.2、对电机停电、验电、挂牌将手车拉出开关柜，防止人员触电。
2.3、将实验仪器就位，并接通电源，及手车按要求连接导线。
2.4、将参数输入设备，查看手车动作情况。
2.5、对动作的数值进行记录登记。
2.6、将试验用的导线拆除，复位，并将照片发至微信群。
2.7、将回路电阻仪及手车连接，测试回路电阻并记录。
2.8、将合闸同期性仪器分别及手车合闸、分闸线圈连接测试同期性并记录。
2.9、将导线拆除干净并复位推入开关柜。
2.10、通知值班长试验结束，收回仪器。
3、验收标准：手车耐压、回路电阻、同期性数值在正常范围内
4、后备应急救援
4.1、后备应急救援设施： 无
4.2、应急救援方法：触电严重立即就医；严重时送医院就医。
4.3、报告手段:集团应急电话3481119，调度中心3481110，医疗中心3811120
电气界区
年 月 日
