风机盘管标准.ppt

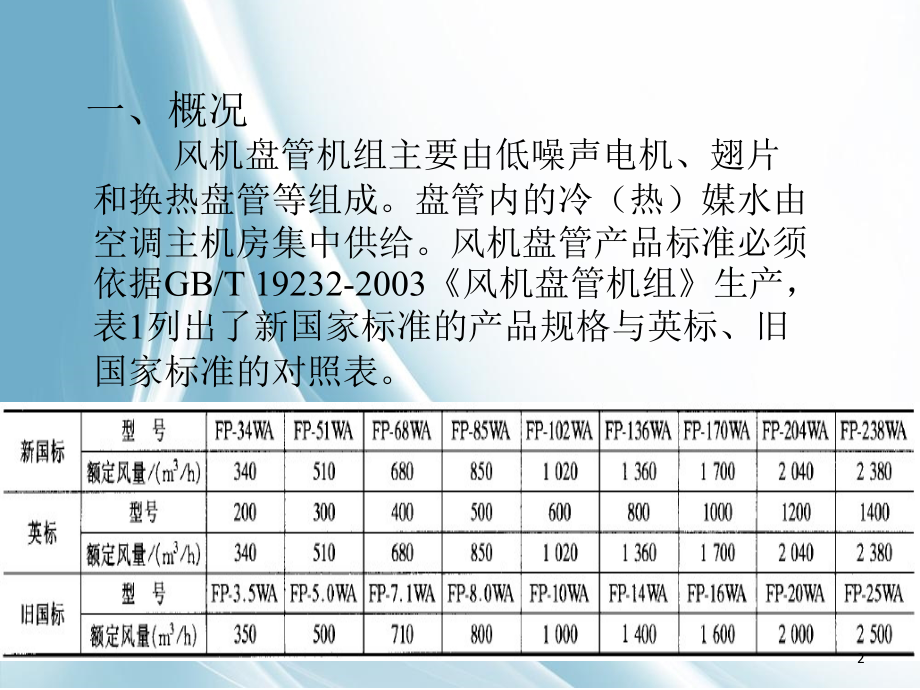

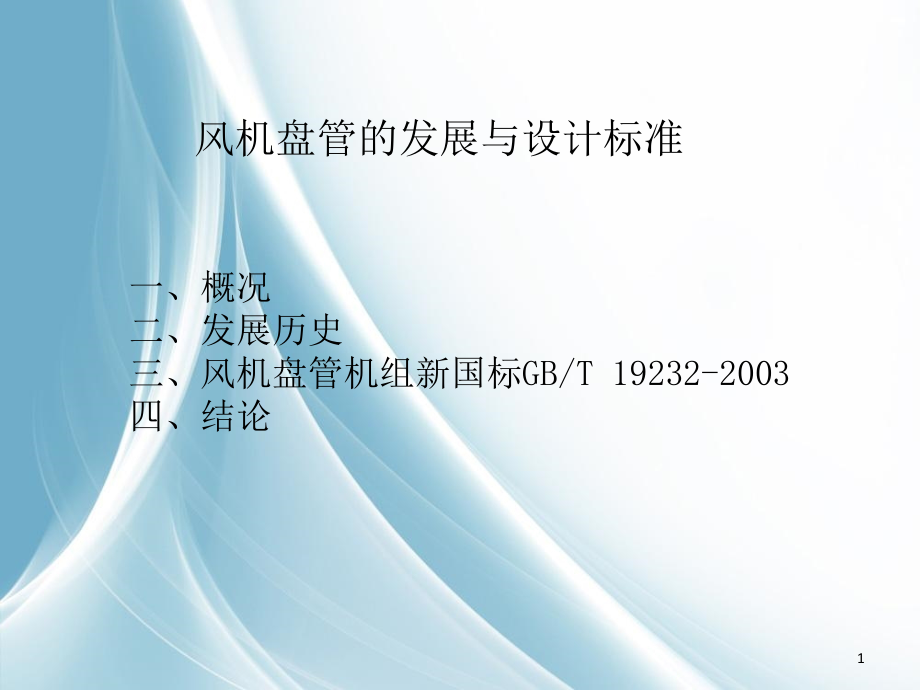

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,风机盘管的发展与设计标准,一、概况,二、发展历史,三、,风机盘管机组新国标,GB/T 19232-2003,四、结论,1,一、概况,风机盘管机组主要由低噪声电机、翅片和换热盘管等组成。盘管内的冷（热）媒水由空调主机房集中供给。风机盘管产品标准必须依据,GB/T 19232-2003,风机盘管机组生产，表,1,列出了新国家标准的产品规格与英标、旧国家标准的对照表。,2,二、发展历史,中国风机盘管经历了几个不同的变化过程。初期，对风机盘管机组的认识停留在主要满足风量要求的基础上。认为只要风量大就满足了要求，就是一台好的风机盘管。在这种理念的指导下，当时生产的风机盘管机组的主要特征是风量普遍超标，随之带来的是机组噪声大，耗能量大，检测当时生产的风机盘管机组其单位功率制冷量只有,40W,左右。由于噪声大，当时的情况是人们在享受空调带来的习习冷风的同时，也不得不忍受烦人的噪声之苦。,3,近年中国风机盘管制造业快速发展，年产量已从八十年代初的数千台激增到目前的几百万台。八十年代中期，以美国特灵、约克、开利等公司为代表的国外风机盘管制造业，已相继完成了产品的更新换代，并推出了一代全新产品。当时中国空调行业正陶醉于国产风机盘管在冷量、噪声等孤立参数上接近国外产品而忽略了综合性能和使用效果上的真实差距，以致这次产品更新换代未能在中国空调界引起任何反响。,4,进入,2000,年后,，国家开始着手修改风机盘管机组产品标准。,2003,年,GB/T 19232-2003,风机盘管机组颁布实施对风机盘管的各个性能进行了严格规定，全性能指标检测应包括风量、供冷量、供热量、水阻、凝露、凝结水处理。近年中国风机盘管制造业快速发展，年产量已从八十年代初的数千台激增到,现在,的几百万台。目前最新一代风机盘管无论在性能、品种及国内产品与国外产品都相差不多，而且国外企业的生产基地和研发中心也都纷纷移到国内。,5,三、风机盘管机组新国标,GB/T 19232-2003,新标准规定了风机盘管机组的分类、基本规格与参数、要求、试验方法、检验规则及标志包装等。,6,1,、术语和定义,标准状态空气：指大气压为,101.3 kPa,、温度为,20,、密度为,1.2kg/m,3,条件下的空气。,额定风量：在标准空气状态和规定的试验工况下，单位时间内进入机组的空气体积流量，单位为,m,3,/h,或,m,3,/s,。,额定供冷量：机组在规定的试验工况下的总除热量，即显热和潜热之和，单位为,W,或,kW,。,额定供热量：机组在规定的试验工况下供给的总显热量，单位为,W,或,kW,。,7,出口静压：机组在额定风量时克服自身阻力后，在出风口处的静压，单位为,Pa,。,低静压机组：指机组在额定风量时出口静压为,0,或,12Pa,的机组。,高静压机组：指机组在额定风量时出口静压不小于,30Pa,的机组。,8,2,、分类和标记,(1),按结构形式,a),卧式，代号为,W,；,b),立式，代号为,L,；立式含柱式和,低矮式，代号为,LZ,、,LD,；,c),卡式，代号为,K,；,d),壁挂式，代号为,B,。,(2),按安装形式,a),明装，代号为,M,；,b),暗装，代号为,A,。,9,(3),按进水方位,a),左式：面对机组出风口，供回水管在左侧，代号为,Z,；,b),右式：面对机组出风口，供回水管在右侧，代号为,Y,。,(4),按出口静压,a),低静压型，代号省略；,b),高静压型，代号为,G30,或,G50,。,(5),按特征,a),单盘管机组：机组内,1,个盘管冷、热兼用，代号省略；,b),双,盘管,机组：机组内有,2,个盘管，分别供冷和供热。代号为,ZH,；,c),其他。,10,机组的规格型号表示法如,下,图,例如：,FP68LMZZH,表示额定风量为,680m,3,/h,的立式明装、左进水、低静压、双盘管机组,11,3,、性能要求,下表列出了新旧国标主要性能指标的比较,12,(1),机组的盘管在,1.6MPa,压力下应能正常运行和密封性检查时应无渗漏。,(2),启动运转，机组按规定的方法试验，在各档转速时应能正常启动和运转。,(3),机组在标准试验工况下，按规定的试验方法，风量实测值应不低于额定值的,95%,，输入功率实测值应不大于规定值的,110%,。,(4),机组在标准的试验工况下，按规定的试验方法，供冷量和供热量实测值应不低于额定值的,95%,。,(5),在标准的试验工况下，按规定的试验方法，实测声压级噪声应不大于规定值。,(6),按规定的试验方法，实测水阻应不大于规定值的,110%,。,(7),机组按规定的方法试验，不应有凝结水外溢或吹出。,性能要求,13,4,、试验项目,(1),机组在,1.5MPa,的压力下用气压浸水方法进行盘管耐压和密封性检查；,a),耐压试验时，保压至少,5min,；,b),密封性检查时，保压至少,1min,；,c),实验是环境温度应不低于,5,(2),启动和运转试验,a),机组在额定电压,90%,条件下启动，稳定运转,10min,，切断电源，停止运转，应对风机各挡转速至少反复进行,3,次，出厂试验时，可只进行低档转速下的启动和运转试验；,b),检查零部件有无松动、杂音和发热等异常现象。,14,(3),风量试验,按国标规定的方法和下表规定的试验工况测量机组的风量和输入功率，要满足性能要求中的第三条要求。,15,空气流量测量装置如下图,16,风量计算,单个喷嘴的风量可按下式计算：,其中,：,n,=,L,n,=CA,n,L,n,流经每个喷嘴的流量，单位,m,3,/s,；,C,流量系数；,A,n,喷嘴面积，,m,2,;P,喷嘴前后的静压差，,Pa,；,n,喷嘴处空气密度，,kg/m,3,;P,t,机组出口空气全压，,Pa;,B,大气压力，,Pa,；,T,机组出口热力学温度，,K,。,若采用多个喷嘴测风量时，机组风量等于各单个喷嘴风量的总和。,17,4,、供冷量、供热量试验,按国标规定的方法和下表规定的试验工况进行试验,。,a),测量风侧和水侧各参数，计算出风侧和水侧的供冷,(,热,),量，两侧热平衡偏差应在,5%,以内为有效。,b),取风侧和水侧的供冷,(,热,),量的算数平均值为实测值。,18,房间空气焓值法测量装置,19,计算方法：,风侧供冷量：,Q,a,=L,s,(I,1,-I,2,),水侧供冷量：,Q,w,=GC,pw,(t,w2,-t,w1,)-N,实测供冷量：,Q,L,=,式中：,L,s,标准状态下，湿工况的风量，,m,3,/s;,湿空气密度，,kg/m,3,;,I,1,、,I,2,被测机组进出口空气焓值，,kj/kg;,G,供水量，,kg/s;N,输入功率，,kW,；,C,pw,水的定压比热，,kj/(kg.K),；,t,w1,、,t,w2,被试机组进、出口水温，,两侧供冷量平衡误差,100%5%,20,风侧供热量：,Q,ah,=L,s,C,pa,(t,a2,-t,a1,),水侧供热量：,Q,wh,=GC,pw,(t,w1,-t,w2,)+N,实测供热量：,Q,h,=,两侧供热量平衡误差,100%5%,式中：,t,a1,、,t,a2,空气的进、出口温度，。,21,其他试验,水阻试验,噪声实验,凝露实验,凝结水处理试验,绝缘电阻试验,电气强度试验,电机绕组温升试验,泄漏电流试验,接地电阻试验,湿热试验,22,四、结论,国产风机盘管经过近几年的发展，在性能和品种上已经能够满足国内建筑工程的需求，与世界先进水平差距不大。风机盘管结构简单，协作生产也较专业化，但要想更大程度满足市场发展和需求，应当努力改进和改善标准的修制订，提高工艺水平，改进机组结构，争取早日进入国际市场。,23,
