验收缺陷检查处理会签表.doc

资源描述

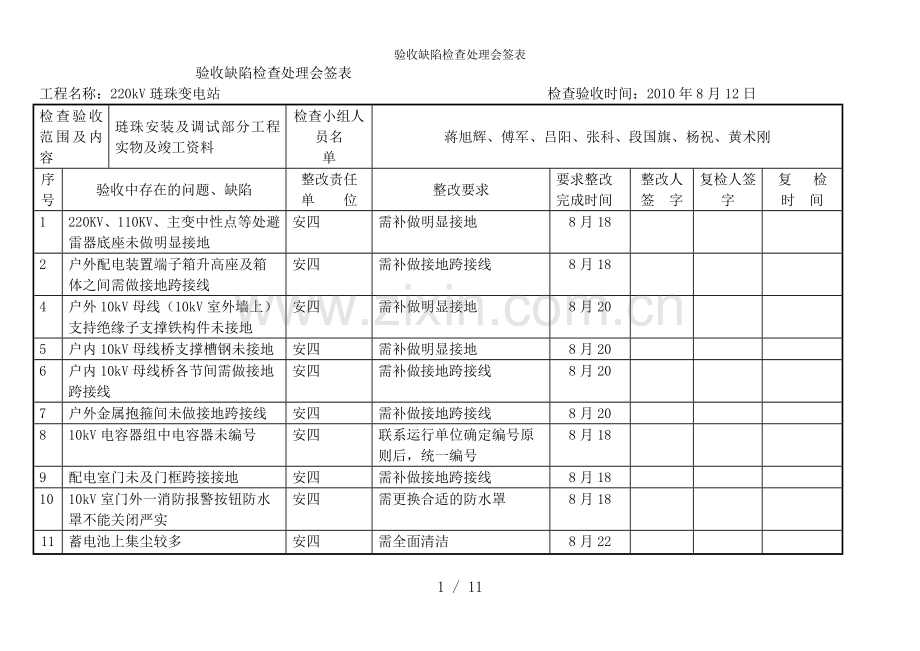

验收缺陷检查处理会签表验收缺陷检查处理会签表工程名称：220kV琏珠变电站检查验收时间：2010年8月12日检查验收范围及内容琏珠安装及调试部分工程实物及竣工资料检查小组人员名单蒋旭辉、傅军、吕阳、张科、段国旗、杨祝、黄术刚序号验收中存在的问题、缺陷整改责任单位整改要求要求整改完成时间整改人签字复检人签字复检时间 1 220KV、110KV、主变中性点等处避雷器底座未做明显接地安四需补做明显接地 8月18 2 户外配电装置端子箱升高座及箱体之间需做接地跨接线安四需补做接地跨接线 8月18 4 户外10kV母线（10kV室外墙上）支持绝缘子支撑铁构件未接地安四需补做明显接地 8月20 5 户内10kV母线桥支撑槽钢未接地安四需补做明显接地 8月20 6 户内10kV母线桥各节间需做接地跨接线安四需补做接地跨接线 8月20 7 户外金属抱箍间未做接地跨接线安四需补做接地跨接线 8月20 8 10kV电容器组中电容器未编号安四联系运行单位确定编号原则后，统一编号 8月18 9 配电室门未及门框跨接接地安四需补做接地跨接线 8月18 10 10kV室门外一消防报警按钮防水罩不能关闭严实安四需更换合适的防水罩 8月18 11 蓄电池上集尘较多安四需全面清洁 8月22 12 主控屏盘内厂家数据线未整理统一按盘内电缆排放标准整理及吊牌随自动化进度完善 13 户外10kV母线桥伸缩节处连接螺栓过长，不满足规范要求安四换用合适的螺栓，满足露扣2-3牙的要求 8月20 14 室内动力箱、照明箱、风机控制箱等内部空开标识不全安四标识齐全、清晰 8月22 电容器组 15 螺栓及转动部分黄油未打安四均匀涂抹 8月22 16 刀闸动静触头未抹凡士林安四均匀涂抹 8月22 17 电容器未统一编号安四统一编号 8月18 18 抱箍未接地安四抱箍两侧均可靠接地 8月30 19 抱箍连接螺栓无平垫和弹簧垫安四按规范要求补齐 8月18 20 操作机构开口销有部分锈蚀安四更换 8月18 21 无操作便道安四联系设计增加 8月18 22 水泥杆上相色油漆有龟裂现象（绿色）安四补刷油漆 8月30 23 一次电缆未吊牌安四完善吊牌 8月16 24 放电计数器上螺帽锈蚀，且计数器指针值未归零安四更换不锈钢螺栓 8月20 25 一次电缆连接螺栓过长安四更换适宜的螺栓（露扣2-3牙） 8月20 26 刀闸分合闸限位螺栓需统一调整安四专人统一检查调整 8月22 主变 27 散热器未统一编号完善编号 8月22 28 排气阀等红色标识未做完善标识 8月22 29 放、注油管油流方向红色箭头标识未作完善标识 8月22 30 夹件、铁芯接地相色漆未做且夹件未接地完善接地及标识 8月22 31 中性点刀闸机构箱未明显接地，保护膜未清理 32 操作平台接地需核实，且平台已出现锈蚀现象 33 10kV母线桥金属构架色泽不统一 34 冲氮灭火控制柜内的配重锤未装主控室 35 事故照明灯具红色标志未作完善红色S标识 8月18 36 部分盘内端子排标签未作完善标签 8月18 37 所有数据双绞线、同轴电缆、光纤缆芯均需挂牌，走线合理，排列整齐整理完善随通信进度 110kV GIS配电装置 38 主变进行立柱处螺栓过长切除多余长度 8月23 39 GIS底座及预埋件间焊接工作未完成 40 出线阻波器未安装 8月30 41 出线光缆接续工作未完成 8月30 42 出线间隔相色标志未作 8月30 照明系统 43 路灯灯杆未接地可靠接地 8月22 44 路灯未统一编号统一编号 8月22 45 室外检修箱（杆式安装）未可靠接地完善接地 8月22 普遍性问题 46 户外设备连接螺栓黄油未抹 8月22 47 所有接地跨条未刷标识漆 8月22 48 所有刀闸转动部分未打黄油 8月22 49 所有电杆抱箍螺栓无平垫及弹簧垫 8月22 50 接地线搭接处不应刷漆清除多余油漆 8月22 交流 51 有载开关机构箱至冷控箱的电缆通道采用槽盒布置不合理采用埋管方式 8月22 52 GIS伸缩节上拉杆螺栓是否锁紧及厂家联系确定 53 主控室环形接地未及墙面留间隙，且专用试验接地端子仅一侧有增加一处接地端子 8月22日土建方面现场实物 54 消防间北侧墙体有裂缝，无散水。裂缝进行处理。散水查看图纸后联系设计是否需要施工。 8月30日 55 主控楼#2门外墙砖开裂。开裂的砖更换 8月30日 56 外墙砖勾缝有裂纹，脱砂现象。修补。 8月20日 57 围墙变形缝没有贯通，明显能看出是假缝，嵌缝材料采用的发泡胶。规范处理。 8月20日 58 部分围墙抹灰有空鼓、裂缝重新抹灰。 8月20日 59 围墙底部泄水孔有堵塞现象清理干净。 8月20日 60 主控楼北侧公路及围墙之间未设置伸缩缝切割处理。 8月20日 61 道路伸缩缝未填灌缝材料灌缝处理。 8月20日 62 道路两侧的圆弧倒角还未处理完，有气孔、不顺直、不美观。人工修补处理 8月20日 63 部分沟盖板有裂纹，局部盖板有破损修补或更换 8月20日 64 沟盖板安装不平整，走动有响声细部调整安装 8月20日 65 电缆沟内有杂物，沉降缝处理不规范电缆沟内重新打扫，沉降缝按要求进行整改。 8月22日 66 电缆隧道内有渗水现象。补渗处理。 8月20日 67 10kv配电室电缆沟及电缆隧道接口处砼结构不平整，有一床安全网还在混凝土内。将安全网清理出来后，抹灰处理 8月20日防火墙有空鼓，颜色不一致空鼓打掉重新抹灰。颜色处理一致。 68 10kv配电室内墙有裂纹、空鼓现象，涂料表面不平整、污染较多。还未处理。空鼓处重新抹灰。涂料面漆施工时将底层沙平。 8月18日 69 主控室内涂料还未处理完成继续处理 8月18日 70 10kv自流地坪未施工按设计进行施工。 8月22日 71 10kv穿墙导管处的空隙未处理抹灰封堵。 8月20日 72 门窗不干净验收前清理干净 8月22日 73 门窗雨蓬有渗水现象防水处理 8月20日 74 主控室靠消防间的两个雨蓬上面进行防水处理后留有凹槽。抹灰修补平整。 8月18日 75 防火门边框未灌浆用鱼米石混凝土灌满 8月18日8月18日 76 塑钢窗启闭不灵活调整 8月18日 77 厕所吊顶不平整，接缝不顺直，及墙面间有缝隙调整 8月18日 78 屋面刚性防水层表面起层、脱砂，不平整。表面重新处理 8月18日 79 刚性层分隔缝主控室采用的发泡胶，10kv室采用发泡胶后又补得沥青，表面不平整、未灌满。分隔缝重新处理。 8月18日 80 屋面的通气管采用的20的，比较小建议采用50管 81 建筑物爬梯安装后焊渣将外墙面砖表面釉污染。更换 8月22日土建资料方面 82 所有竣工资料目前均未组卷 8月22日 83 特殊工种人员上岗证复印件不清晰，需更换 8月22日 84 设计变更单无建设单位、监理单位盖公章，无闭环管理 8月22日 85 无竣工报告 8月22日 86 无施工总结 8月22日 87 无消防资料 8月22日 88 无玻璃产品合格证 8月22日 89 分项工程质量报验审请表监理未盖章 8月22日 90 无单位工程质量验评记录 8月22日 91 屋面淋水、蓄水试验记录签字不完善 8月22日 92 无母线隐蔽前检查记录 8月22日 93 无灯具、照明回路绝缘检查记录 8月22日 94 无照明线路、插座、开关接地检查记录 8月22日 95 无建筑照明通电、全负荷试运行记录 8月22日 96 无水压试验记录 8月22日 97 无卫生器具满水试验记录 8月22日 98 无通球试验记录 8月22日 99 无通风、空调系统试运行记录。 8月22日施工单位处理结果：签字（盖章） 11 / 11
