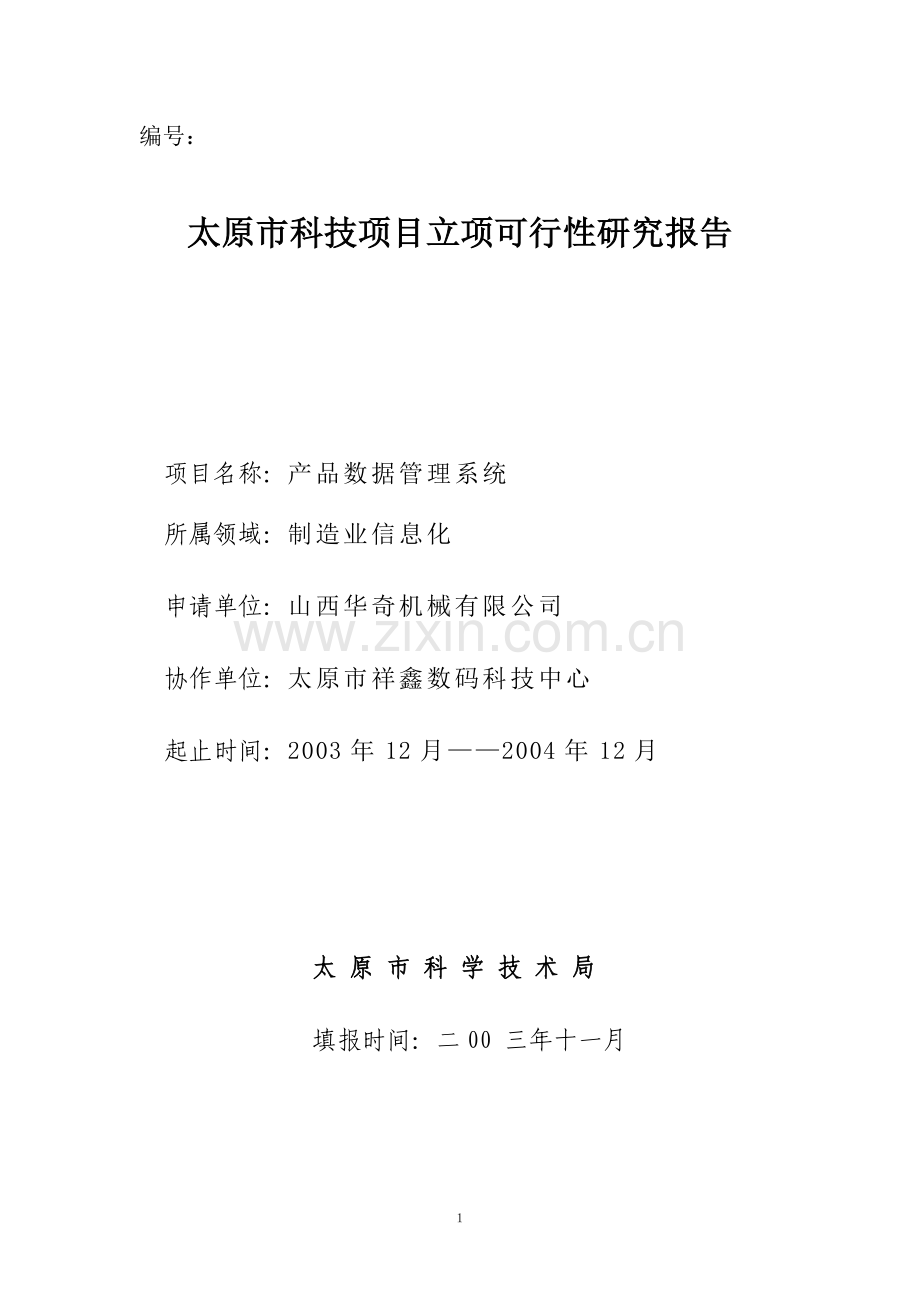

某公司信息化工程建设可行性研究报告.doc

编号：

太原市科技项目立项可行性研究报告

项目名称：产品数据管理系统
所属领域：制造业信息化
申请单位：山西华奇机械有限公司
协作单位：太原市祥鑫数码科技中心
起止时间：2003年12月——2004年12月

太 原 市 科 学 技 术 局
填报时间：二00 三年十一月

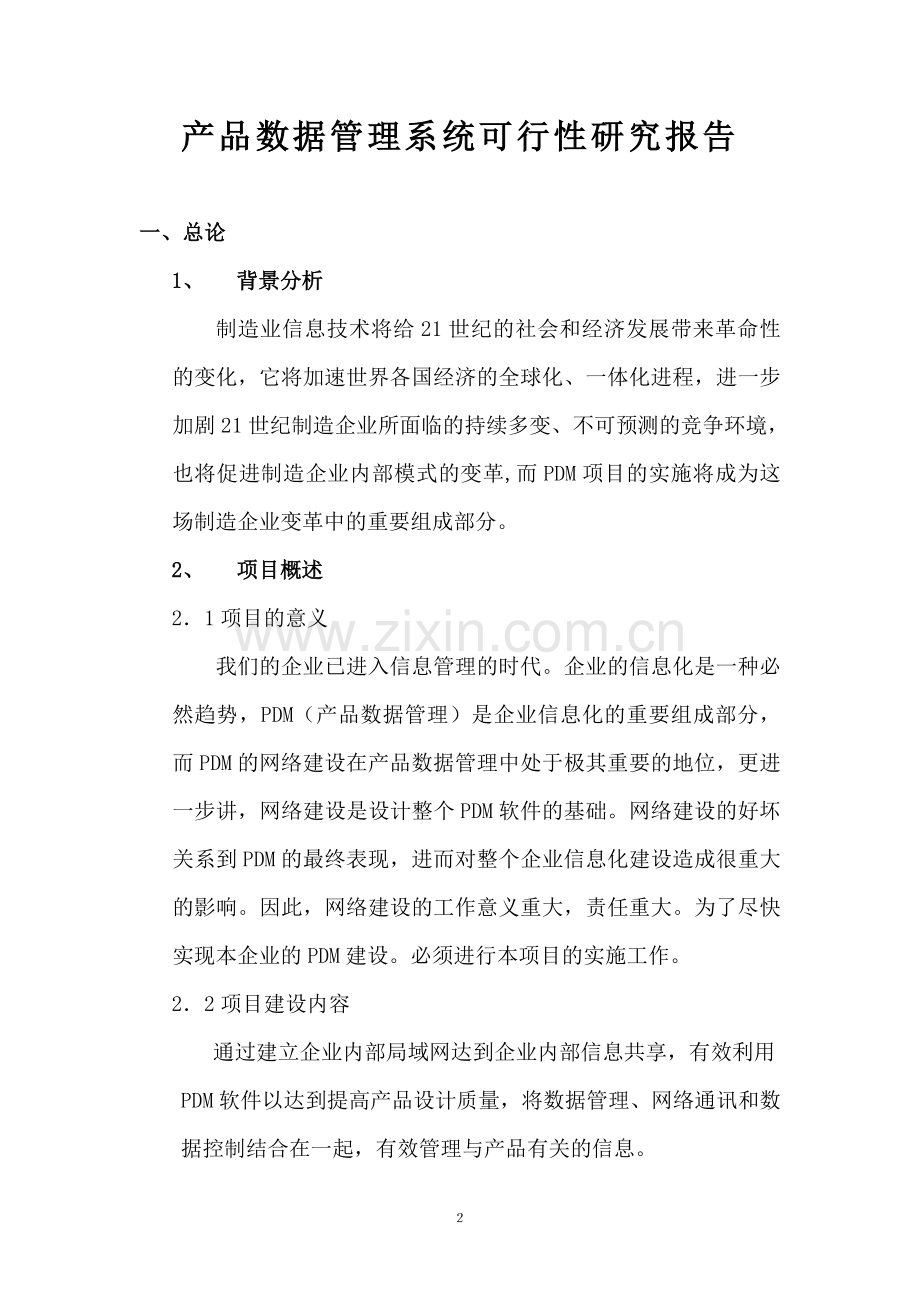

产品数据管理系统可行性研究报告

一、总论
1、 背景分析
制造业信息技术将给21世纪的社会和经济发展带来革命性的变化，它将加速世界各国经济的全球化、一体化进程，进一步加剧21世纪制造企业所面临的持续多变、不可预测的竞争环境，也将促进制造企业内部模式的变革,而PDM项目的实施将成为这场制造企业变革中的重要组成部分。
2、 项目概述
2．1项目的意义
我们的企业已进入信息管理的时代。企业的信息化是一种必然趋势，PDM（产品数据管理）是企业信息化的重要组成部分，而PDM的网络建设在产品数据管理中处于极其重要的地位，更进一步讲，网络建设是设计整个PDM软件的基础。网络建设的好坏关系到PDM的最终表现，进而对整个企业信息化建设造成很重大的影响。因此，网络建设的工作意义重大，责任重大。为了尽快实现本企业的PDM建设。必须进行本项目的实施工作。
2．2项目建设内容
通过建立企业内部局域网达到企业内部信息共享，有效利用PDM软件以达到提高产品设计质量，将数据管理、网络通讯和数据控制结合在一起，有效管理与产品有关的信息。
第一阶段：建立企业内部信息网络，为相关系统的建立提供良好的物理平台。
第二阶段：全面应用PDM的管理理念和管理技术对现有产品数据及系统进行优化管理，迅速提高企业市场竞争力。这个阶段将在前一阶段完成后开始。
3． 实施本项目的优势和风险分析。
通过本项目的实施，可以帮助企业在网络建设方面有一个质的飞跃。并在PDM项目的实施上获益良多，从而使企业在市场竞争力和技术、经济效益方面有很大的改进。对于企业本身已经作好了实施PDM项目的各种准备。同时本项目的实施因为系统扩容性、兼容性很强，这都将有效的保护投资。
制造业信息化建设是每个制造型企业必经之路，做好前期的网络建设工作，对于后期的企业发展有决定的作用。而且资金的投入基本属于硬件建设，第二阶段PDM项目的最后完成，将使企业的发展进入一个新的层次。
4． 项目投资及目标：
4.1项目总投资额53万元；
4.2 整体项目完成时达到的总目标：
4.2.1建立现代产品设计环境。利用现代产品设计技术、优化设计、可靠性设计、标准化技术、成组技术性原理，建立产品技术规范。
4.2.2以零件特征为基础的结构、组合，形成标准化、模块化、参数化设计体系，面向制造、装配与检测的并行工程环境。
4.2.3充分运用成熟技术，创造出新的原理与方法，实现创新设计。
二、项目论述
2.1项目第一阶段：
设计需求：以电子处理的方式协调组织各个部门、机构和员工之间的日常和业务工作，实现了与管理信息系统和业务处理系统的无缝连接。规范组织各部门和员工的业务处理行为，减少群体工作的不协调，极大地提高工作效率。
该阶段的核心如下：
2.1.1将企业内联网和互联网有机结合，提供企业内部信息化的网络平台；
2.1.2为企业办公提供先进实用的应用系统，为企业实现高效率的产品数据 管理订立基础；
2.1.3对PDM软件系统的平台设计充分考虑实际应用，不仅有利企业信息的快速、高效流转，而且便于修改和维护，大大降低企业信息部门的工作量和难度。
网络设计原则
1．稳定性—确保系统的正常工作及无当机事故
2．保密性—确保数据的保密性
3．实用性—充分满足当前各种通讯服务的要求
4．扩充性—为将来系统的扩充留有充分余地
5．灵活性—任一信息点能够连接不同类型的设备，且易于重新配置
6．安全性—防火、防水、防雷击、防破坏
7．可靠性—容错设计，尽可能减少系统中断
8．经济性—在满足应用需求的基础上尽可能降低造价
9．统一性—与网络设计方案有机结合，最大限度发挥网络的作用
10．可管理性—便于管理和减少维护
网络技术选型：
名称
Fast Ethernet (100Mbps)
Token Ring (16M)
FDDI (100Mbps)
ATM
千兆以太网
无线网络
性能
速度较快，是目前最流行的网络技术
基于令牌环结构，速度慢
速度快，易于维护，信号强
信号强，适用于大型网络
速度快，稳定，适合于大中型网络
方便、快速，是未来网络发展的方向
投资程度
投资少，见效快，需要一定的维护费用
不适合于小型网络
不适合于小型网络
价格昂贵，兼容性不强
价格较贵，但技术成熟，性价比好，是高速网络的选择
投资少，效果好，节点多，适合不同场合的需求

2.2网络设计方案
第一部分：方案陈述、网络拓扑图、设备配置
说明：
企业内部网络采用以太网技术,系统由一台主交换设备和四台工作组交换设备组成五个节点的具有交换功能的网络系统，四个工作组交换机和主交换机之间为1000M带宽相连。所有服务器连接到主交换机，带宽1000M，工作站接到组交换机，带宽100M。 公司内部各部门信息子网络通过工作组交换机与主交换机相联。系统网络的内部网与外部可访问网通过即双宿主机方式再加硬件防火墙隔离，同时采用DDN专线或XDSL与Internet连通。
该网络方案的设计符合有关国际标准，具有良好的开放性及兼容性，能够兼容不同厂家的计算机、网络设备及操作系统，以构成真正的跨软硬平台的系统。
网络方案将整个网络分为两级五个接点，信息量大、共享性高的服务器连接在一级主交换机上，而其工作站接到二级工作组交换机上，这样的网络结构可以保证网络的时效性。
网络现设计方案为今后网络的扩展留有冗余，在扩充时可以保证原有设备的正常使用，保护以有投资的长期有效。
布线工程部分见后
2.3 服务器及操作系统平台
计算机设备说明
企业内部网络的计算机设备包括：
1．五台服务器（按照公司部门职能划分）：
服务器4台：市场部、技术部、财务部、总经理室）
服务器1台：数据服务器，并提供RAID（磁盘冗余阵列）功能。对数据进行及时备份。
2． 10台微机：用于PDM软件的实施建设。
由于现在的以太网技术非常成熟，不同厂家的产品规格按照标准指定，布线按照需求可以选择不同规格与品牌的产品，设备详细配置参见附表
软件配置
企业内部网络的软件系统包括：网络操作系统MS Server2000，邮件服务器MS EXCHANGE，数据库服务器MS SQL Server,代理服务器MS PROXYER及备份软件、客户机操作系统可选Windows98/200/XP,此外可以根据需求配置其他方面的应用软件，OA系统等：
软件购置在本报告中为可选项
2.4 网络可靠性及安全性设计
网络可靠性及安全性设计分两个部分，从外网和内网两个方面分别设置，以下分别阐述：
外网设置有三层保护：
路由器：全部信息端口可分为不同的工作组，设置相应的访问规则和权限。满足依行政级别实行“对上不可读”的原则。内部网络和外部网络设立代理服务器和防火墙实行物理格离以保证网络的安全。
防火墙：通过防火墙严密的将企业的局域网隐藏起来，提供特有的防黑客和防毒功能，可以保证系统不会被攻击，并且可以将攻击的信息以日志方式保存起来，以便以后进行分析。还有邮件过滤功能以及产品在线更新功能.效果显著。密码15天更换一次，以保证密码的
２１

另外，建立必要的计算机管理制度以及对相关人员进行计算机安全培训。
2.5布线系统方案：
布线系统是建筑物或建筑群内的传输网络 。根据 EIA/TIA 568 标准，建筑物综合布线系统分为六个子系统：干线子系统、水平子系统、管理子系统、 设备间子系统、工作区子系统、建筑群子系统。
公司网络工程的实施范围在不同建筑物的不同楼层内，因此布线工程就有六个子系统：水平子系统、管理子系统、 设备间子系统、工作区子系统四个子系统。
水平子系统的作用是将干线子系统线路延伸到用户工作区，水平子系统与干线的区别是：水平布线系统处于同一楼层，它从用户工作区信息插座开始，在与卫星接线间管理子系统交连处端接，提供同层各办公室的连接和管理。
管理子系统由交连、互联和I/O组成。管理点为连接其它子系统提供连接手段，交连和互连允许将通信线路定位或重定位到建筑物的不同部分，以便能更容易地管理网络的通信线路。在使用跨接线或插入线时，交叉连接允许将端接在单元一端的线缆上的通信线路连接到端接在单元另一端的线路。
设备间子系统是计算机主机房的布线系统，连接网络设备、网络服务器及配线架。管理子系统和设备间子系统可以在一个物理房间内。
网络工作区子系统由终端设备连接到信息插座的连线组成，它包括装配软线、连接器和连接所需的扩展软线。并在终端设备和I/O之间搭桥。
布线工程所需设备、施工价格、安装调试价格见表：
在布线系统中，包含计算机应用系统，计算机主机房，作为网络系统的设备间。在这里，设置了主配线架用于端接多芯双绞线，为星型结构的中心。每个工作区座位处设置一个2口的信息插座，根据用户发展需要目前考虑留有扩展余量,能适应于数据通信以及其他多种应用系统的需求，所有的管理将在每层的子配线间中进行。垂直干线根据数据、语音的不同特点，选用了不同的传输介质。
方案设计遵循的原则和标准
布线系统的设计原则
实用性—充分满足当前各种通讯服务的要求
扩充性—为将来系统的扩充留有充分余地
灵活性—任一信息点能够连接不同类型的设备，且易于重新配置
安全性—防火、防水、防雷击、防破坏
可靠性—容错设计，尽可能减少系统中断
经济性—在满足应用需求的基础上尽可能降低造价
统一性—与网络设计方案有机结合，最大限度发挥网络的作用
可管理性—便于管理和减少维护
遵循的有关标准
1.设计标准
建筑物结构化综合布线系统所使用元件是基于标准的组合与标准的测试，从而形成一个完整的标准系统，使整个系统的完备性得到最高保证。
遵循国际标准和国家标准：
ISO/IECJTC1/SC25/VVG3
CCITT ISDN与ATM标准
中华人民共和国建筑物综合布线标准《建筑与建筑群综合布线系统设计规范》
中华人民共和国行业标准《城市住宅区和办公楼电话通信设施设计标准》
CCITT ISDN综合业务数据网络标准
兼容多厂商的设备
综合多种服务（如数据、语音、图像等）
使用标准信息插座
高度的灵活性、采用星型物理连接，适应各种网络拓扑结构的需要，易于重新配置
完善的文档资料，易于管理和维护
安装与设计规范
中国建筑电气设计规范
工业企业通信设计规范
结构化布线系统设计总则
2．设计规范
中国建筑电气设计规范
工业企业通讯设计规范
3．布线系统性能
实用性：
布线系统要能够充分适应现代和未来技术发展，实现话音、高速数据通信、高显像度图片传输，支持各种网络设备、通讯协议和包括管理信息系统、多媒体系统在内的广泛应用。布线系统还要能够支持其它一些非数据的通讯应用，如电话系统等。
先进性：
布线系统作为基础设施，要采用先进技术，着眼于未来，保证系统具有一定的超前性，使布线系统能够支持未来的网络技术和应用。
灵活性：
布线系统对其服务的设备有一定的独立性，能够满足多种应用的要求，每个信息点可以联接不同的设备，如数据终端、模拟式或数字式电话机、个人计算机、工作站、打印机、多媒体计算机和主机等。布线系统可以连接成包括星型、环型、总线型等各种不同的拓扑结构。
模块化：
布线系统中除去固定于建筑物内的水平线缆外，其余所有的设备都应当是可任意更换插拔的标准组件，以方便使用、管理和扩充。
扩充性：
布线系统应当是可扩充的，以便于系统需要发展时，可以有充分的余地将设备扩展进去。
标准性：
布线系统要采用和支持各种相关技术的国际标准、国家标准及工业标准，这样可以使得作为基础设施的布线系统不仅能支持现在的各种应用，还能适应未来的技术发展。
布线系统选型
现在通用的布线系统所采用的线缆种类很多，从容量、可靠性、数据类型和环境范围等多方面综合考虑，布线系统采用双绞线作为网络主干以外的布线介质。
结构化布线系统作为支持各种网络通信及应用的基础布线系统，应能满足上面提到的各种性能需求。
随着现代化通信需求的不断发展、对布线系统的要求越来越高的情况下，应从整体角度来考虑一种标准布线系统。设计选择结构化布线系统,它使用高品质标准材料，采用组合压接方式，因此使用其元件很容易组合一套完整的配线系统（不需要长期的专业人员维护）。
各个子系统的设计
根据国际标准EIA/TIA 568A的规定,此次布线系统由七个子系统构成。
设备间子系统
工作区

水平子系统
管理子系统

1．工作区子系统设计说明
每个用户工作区设置一个1口的信息插座为数据端口，分别用CAT5模块。信息插座均安装在活动隔板或墙面上，地面线槽的出线口须由用户指定具体位置。
信息插座的安装采用墙面或活动隔板上的暗埋式安装方式，即所有的信息插座将以暗埋的方式安装于办公室的墙面或活动隔板上。
在网络上共享的传真机、打印机及预留的信息插座都安装到墙面或活动隔板上。根据用户实际使用需求，考虑到将来办公区内的布局和人员的调整，将部分水平线缆预留3米在地面线槽内或活动隔板内。
标记规则：
所有的RJ-45插座、面板和各系统模块都有标记。标记符号表明不同特征的应用及物理位置。标记格式为：
FFA – NNN – P
说明：
FF—表示楼层的位置，如：第6层表示为“6”。
A--表示办公区的区域位置，如：6层办公室[A]表示为“6A”。
NNN—表示插座的序号，如：第6层A区23号插座表示为“6A-023”。
P—表示插座上的信息端口在配线架上的对应位置，如：第6层A区23号插座的两个端口在配线架上的编号为：6A-023-A 6A-023-B

2．水平子系统设计说明
信息点数
初步设计统一每房间两对信息出口，以适应房间功能的变化。统计各楼区信息站点总数。
信息插座的设计
采用M100系列超五类信息插座，与信息盒一起，明式安装在指定位置。
水平线缆的选择
采用超五类双绞线，用于水平数据信息通讯。超第五类线缆符合ATM千兆以太网等技术。
水平区段布线方式
每一个信息插座到管理间都用水平线缆连接。从管理间出来的每一根4对双绞线都不能超过90M，并且必须遵循下列标准：
用颜色标记
EIA/TIA—568民用建筑标准
100M UTP支持数据、语音及多媒体应用
所有水平线缆都要走线槽
每一根UTP线都必须留有3米长的冗余量以备将来移动插座时使用
水平线缆用量的计算方法：
线缆箱数=信息点/每箱可布线缆根数
每箱可布线缆根数=每箱长度/水平线缆平均长度
水平线缆平均长度=[（MAX距离+MIN距离）/2]*1.15+端接冗余（6m, 可变）
3．管理间子系统和设备间子系统设计说明
管理间管理方式：
管理子系统的设计为水平双绞线缆管理以及垂直双绞线的管理。
双绞线缆管理的设计主要采用1100CAT5配线架，每层楼设计一个管理间，由于在水平布线实施中使用标准化的4对UTP1061线或超五类线，在主干子系统中使用集束的多对双绞线系统，这使得PDS管理间跳线简单方便，在不太复杂的情况下甚至可以由用户在管理间进行跳线，而不必使用专门的工具或训练有素的技术人员。
1100CAT5配线架操作简便，将其固定在机架上或者机柜中，以保护设备。
主设备间设在业务楼信息中心，是整个信息系统的中心，它是一个可安放由许多用户共用的通信装置的空间，是整个楼层的主要布线区所在地。它包括网络接口和用户建筑物布线系统交会点。主设备间对环境有较高要求。主设备间内需建立一个照明良好、经过仔细调节、安全而又得到保护的环境，通常应达到以下要求:保持室内无尘土,具有良好的通风条件,室内的照明不低于540Lx；室温保持在18摄氏度到27摄氏度之间，相对湿度保持在30%至55%；安装合适的符合相关规定要求的消防系统；使用防火门、至少能耐火1小时的的防火墙(从地板到天花板)和阻燃漆。
二、 验收方案
设备验收
对全部设备、产品、型号、规格、数量、外型、外观、包装及资料、文件（如装箱单、保修单、随箱介质等）的验收。根据技术指标，产品的性能和配置进行测试检查，并做出测试方案和测试报告。
施工验收
线缆敷设及配线架等器件安装完成后，选用专用测试仪器对系统进行导通、接续、长度测试，并提交测试证明报告。
测试参数标准：
线缆两对间近端空扰<11DB数值
线缆全链路衰减>26DB数值
线缆实际长度<100M之内
填写标准测试报告表
网络验收
网络布线和网络设备调试完成后，使用专用网络测试设备对网络主要节点和部分信息端口进行测，试填写测试报告。
所有验收测试完成后，与用户一起进行工程验收，填写验收报告，以甲乙双方代表签字为准。

四、投资预算与资金筹措
投资预算
项目投资估算依据
1． 国家计划委员会、建设部颁发的《建设项目经济评价方法与参数》，
2． 2000年版《全国统一安装工程预算定额山西省价目表》
3． 太原市科技项目立项可行性研究报告编制提纲
企业内部局域网投资预算
项目总投资53万元，其中购买硬件设备投资34.45万元，建设工程投资18.55万元。
近期完成投资及主要用途
企业近期已投入15万元，资金来源为企业自筹。
主要用途：主要用于购置台式机6万元，CAD系统设计软件9万元。
执行期内计划投资额估算
执行期内计划投资38万元，其中购买设备24.7万元，施工费13.3万元。
新增资金的筹措
本项目需新增投资38万元，其中企业自筹18万元，已到位。申请资助20万元。
申请资助资金使用计划
本项目申请资助20万元，其中购买设备11万元，工程施工费3万元,培训费1.5万元,预备费4.5万元。（项目投资估算见付表）
五、效益分析
1、按财务制度的规定，估算企业应用信息技术后的销售收入、利税总额及出口创汇等主要经济指标。
2、估算企业应用信息技术后产品成本变化情况和工作效率提高情况及产品开发周期缩短情况。
3、企业应用信息技术后,将会有很好的社会、环境效益。

六、申报企业情况
6．1 申报企业基本情况
企业名称：山西华奇机械有限公司
注册时间：1997年4月17日
注册资金：壹仟万元人民币
企业登记注册类型：有限责任公司
通讯地址：山西省太原市朝阳街323号
主管单位（部门）名称：无主管单位。
6．2 企业人员及开发能力论述
6．2．1法定代表人的基本情况：公司法定代表人：唐寿海，大学学历，电子专业。技术专长电子技术及特种机械设计、制造、安装。曾从事过教育工作。化工工程设计，制造及设备安装工作。机电一体化产品的设计、制造、安装工作。从1989年开始白手起家创建了太原华奇机械厂，任总工程师。1996年工厂改制为山西华奇机械有限公司任董事长兼总工程师。他酷爱科学技术研究工作。不断接收新观念，新知识创新意识很强，从建厂以来他带领技术人员自行研制开发了大型高、中、低压系列钢制管件，填补了山西省空白。他潜心研究金属塑性变形理论。自行设计制造出了Ф1600、Ф800等规格的系列中频液压煨弯机，非标设备，满足了生产需求。可煨制各种材质，各种度数各种半径的弯头、弯管、设备弯、几何弯、椭圆弯、S弯，螺旋弯等。曲半径WR=1D~35ｍ，厚度δ=1ｍｍ~140ｍｍ；管径Ф1ｍｍ~1600ｍｍ，度数0°~90°~180°~360且无过烧，不脱皮，不畸变、不脱炭、氧化微不可见；1997年荣获山西省“优质产品奖”和“山西国际经济贸易洽谈会优质产品奖”。1995年开始开发研制“中频感应锅炉”技术，他精心研究电磁学理论和热工学理论，阅读了大量资料，经过200多次的反复试验，于1999年10月获得成功，锅炉热效率达到96％以上，达到国内国际同类产品的领先水平，并申报两项专利。2002年，他又研究开发成功了中频感应水汽化器，样机已获成功。该机通电一分仲内即可产汽，5~10分钟内即可达到使用温度和压力要求。该项技术于2003年1月已申报两项专利。目前他又致力于用物理方法制冷技术的研究。已获初步成果。
6．2．2企业人员基本情况
企业人员总数39人，其中大专以上人员29人，占职工总数的74﹒36%。主要管理人员5人，车间管理人员4人，合计管理人员9人，全部大专以上文化程度，占总人数的23﹒08%，平均年龄44岁；技术人员20人，占总数的51﹒28%；生产人员5人，占总人数的12﹒82%；销售人员3人，占总人数的7﹒69%。其中，因本项目实施，新增就业人员47人。详见下表：
企业人员状况表

人员情况

人

数
知识结构

占比例
（%）
年 龄 结 构
>55
>55-45
>45-35
<35
平均
年龄
本
科
大
专
其
他
管理人员
9
4
5

23．08
2
3
2
2
44
技术人员
20
12
8

51．28
2
4
10
4
39
生产人员
5

5
12．82

2
3
34
销售人员
3

3
7．69

1
2
32
后勤人员
2

2
5．13

1
1
38
合 计
39
16
13
10

4
7
16
12

占比例（%）
100
74．36
25．64
100
10．26
17．95
41．02
30．77

6．2．3新产品开发能力情况
企业在2002年里，技术开发投入154万元，其中研究开发投入65﹒6万元；研究开发投入占企业年销售收入的16％。
6．2．4科研开发队伍情况
公司为山西省民营科技企业，科技人员20人，有本科学历的12人，大专学历的8名。技术队伍中有电子专业人员、机制专业人员、特种机制人员、金属材料热处理人员、计算机技术人员。平均年龄39岁。其中有7名荣获“山西省优秀新产品开发奖”。
