矿山救护装备09仪器设备操作应知应会.doc

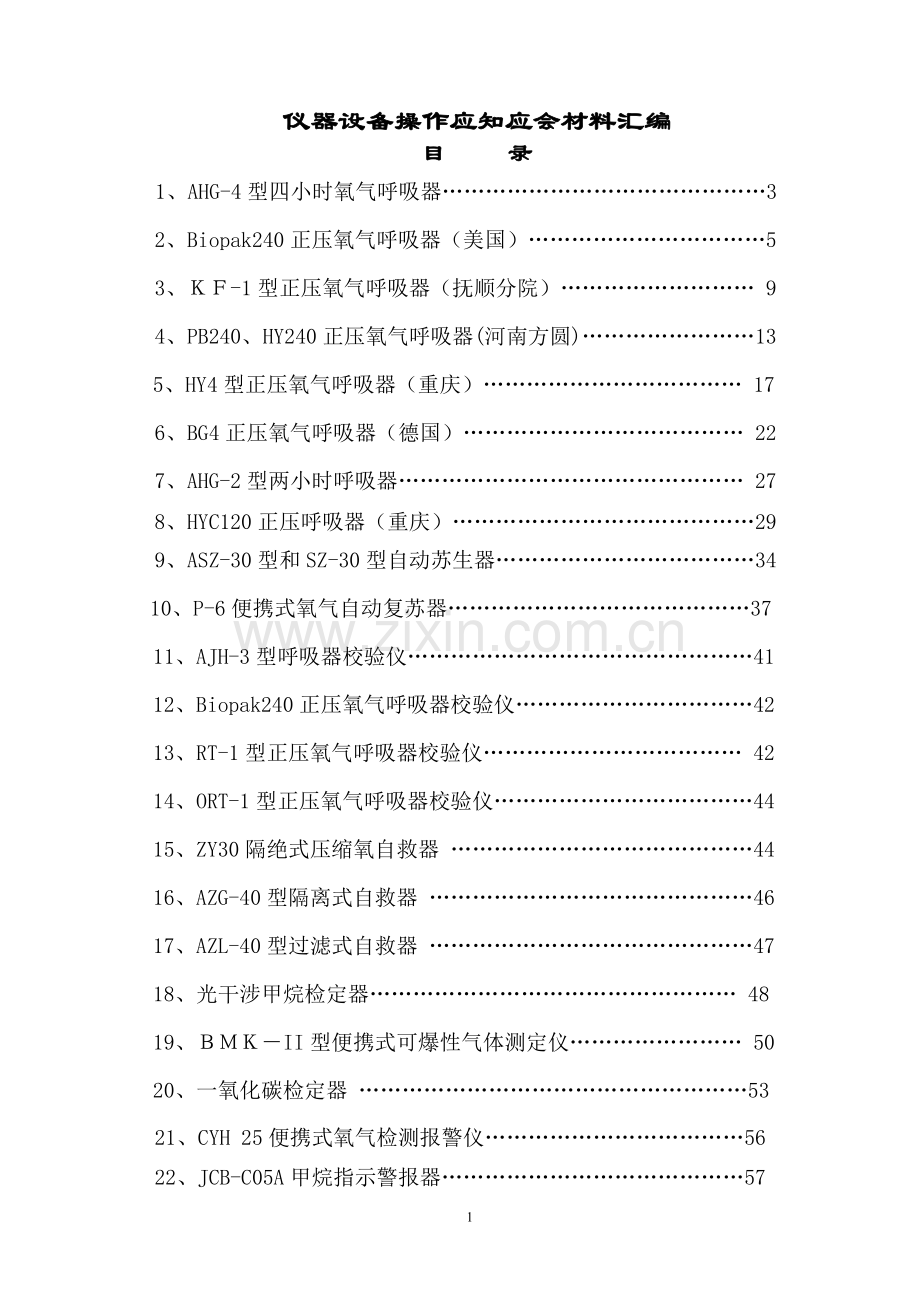

仪器设备操作应知应会材料汇编
目 录
1、AHG-4型四小时氧气呼吸器………………………………………3
2、Biopak240正压氧气呼吸器（美国）……………………………5
3、ＫＦ-1型正压氧气呼吸器（抚顺分院）……………………… 9
4、PB240、HY240正压氧气呼吸器(河南方圆)……………………13
5、HY4型正压氧气呼吸器（重庆）……………………………… 17
6、BG4正压氧气呼吸器（德国）………………………………… 22
7、AHG-2型两小时呼吸器………………………………………… 27
8、HYC120正压呼吸器（重庆）……………………………………29
9、ASZ-30型和SZ-30型自动苏生器………………………………34
10、P-6便携式氧气自动复苏器……………………………………37
11、AJH-3型呼吸器校验仪…………………………………………41
12、Biopak240正压氧气呼吸器校验仪……………………………42
13、RT-1型正压氧气呼吸器校验仪……………………………… 42
14、ORT-1型正压氧气呼吸器校验仪………………………………44
15、ZY30隔绝式压缩氧自救器 ……………………………………44
16、AZG-40型隔离式自救器 ………………………………………46
17、AZL-40型过滤式自救器 ………………………………………47
18、光干涉甲烷检定器…………………………………………… 48
19、ＢＭＫ－II型便携式可爆性气体测定仪…………………… 50
20、一氧化碳检定器 ………………………………………………53
21、CYH 25便携式氧气检测报警仪………………………………56
22、JCB-C05A甲烷指示警报器……………………………………57
23、M40多气体检测仪………………………………………………60
24、IMPULSE X4便携式复合气体检测仪………………………… 63
25、DKL生命探测仪（寻人仪）……………………………………64
26、WD-1型矿用红外测温仪……………………………………… 66
27、YRH250红外热像仪…………………………………………… 68
28、PXS-1型声能电话 …………………………………………… 71
29、KTT9型灾区电话……………………………………………… 71
30、支护与破拆装置……………………………………………… 73
31、矿山多用液压起重器………………………………………… 75
32、脉冲气压喷雾灭火水枪……………………………………… 78
33、BGP—200型防爆电动高倍数泡沫灭火机…………………… 79
34、BGP-400型高倍数泡沫灭火机 ……………………………… 82
35、DQP-200型煤矿用惰气泡沫发生装置 ……………………… 82
36、DQ-400/500型惰气发生装置………………………………… 85
37、BJ20手抬机动消防泵………………………………………… 86
38、BG-II型石膏喷注机 ………………………………………… 87
39、KP—I型快速密闭喷涂机 …………………………………… 89
40、CFJD5型和CFJD25型电子风表电子风表…………………… 92
41、DFA-3低速风表 ……………………………………………… 94
42、KAR/CPR300型心肺复苏模拟人……………………………… 95

（一）AHG-4型四小时氧气呼吸器
一、AHG—4型氧气呼吸器用途
AHG—4型氧气呼吸器，主要用于军事化矿山救护队指战员在窒息性或有毒有害气体中进行工作时使用，也可供其它工矿企业中受过专门训练的人员，在进行事故的预防或处理工作中使用。
二、仪器的构造和工作原理
1、构造：
唾液盒、口具、鼻夹、 呼气软管、吸气软管、眼镜、哨子、减压器、排气阀、压力表、呼气阀、吸气阀、气囊、清净罐、氧气瓶、水分吸收器、 分路器、外壳。
2、工作原理：
AHG—4型氧气呼吸器是利用压缩氧气的隔绝再生式呼吸器，从工作人员肺部呼出的气体经口具、唾液盒、呼气软管及呼气阀进入清净罐，清净罐内装有CO2吸收剂，吸收了呼出气体中的CO2，其它残留气体经水分吸收器进入气囊。氧气瓶中贮存的氧气经高压管、减压器也进入气囊，与从清净罐出来的残留气体相混合，组成含氧气体。当工作人员吸气时，含氧气体由气囊经吸气阀、吸气软管、口具而被吸入人的肺部，完成整个呼吸循环。在这一循环过程中，由于呼气阀和吸气阀均为单向导气的阀门，因此，整个气流始终沿着一个方向流动。这种呼吸器具有三种供氧方法：
（1）、定量供氧：高压氧气通过减压器后压力保持在0.25～0.3MPa的范围内，然后经过定量孔以1.1L/min～1.3L/min的流量进入气囊，以满足工作人员在普通劳动强度下呼吸使用。
（2）、自动补给：当劳动强度增加时，其消耗的氧气也相应增加，从定量孔进入气囊的氧气将不够使用，气囊处于负压15～25mm水柱，这时，自动补给装置开始工作，氧气以不低于60L/min的流量进入气囊，随着气囊压力逐步增高，自动补给阀门将自动关闭。
（3）、手动补给：在使用过程中气囊中废气积聚过多需要清除或者在减压器失灵时，可使用手动补给装置，用手按几下分路器按钮，氧气就以不低于90L/min的流量进入气囊（为节约氧气，不得随意使用手动补给）。
三、各部件作用
1、减压器：是把高压氧气降至0.25～0.3MPa，使氧气通过定量孔不断进入气囊，在氧气压力由20MPa降至2MPa时这一可靠的供给量应保持在1.1L/min～1.3L/min范围内。它的另一作用是：当定量孔供氧量不能满足使用时，可通过自动补给器直接向气囊送气。
2、呼气软管：连接唾液盒、呼气阀作为呼气通道。
3、唾液盒：是装唾液用的，内装脱脂药棉5.8g，用过一次需更换。
4、口具：放在唇齿之间的一种橡胶制品，与唾液盒连接作为呼吸通道。
5、鼻夹：夹住鼻子，防止从鼻孔吸入有害气体。
6、吸气软管：连接唾液盒、吸气阀作为吸气通道。
7、哨子：进行联络、指挥使用。
8、眼镜：防止烟气，保护眼睛。
9、排气阀：排出气囊中超过工作人员需用量的多余气体或清除积聚在整个呼吸系统内的废气。
10、水份吸收器：收集由气囊中流出的水分，下部装有脱脂棉12～15g，用过一次需更换。
11、压力表：显示氧气瓶内的氧气压力，可根据压力确定工作时间。
12、呼气阀：单向导气阀门，呼气时气体通过它进入清净罐，吸气时，气体不能倒流。
13、吸气阀：是一种单向导气阀门，气囊中气体通过它被吸入人体肺部，呼气时气体不能倒流。
14、清净罐：里面装有CO2吸收剂[Ca（OH）2]1.8kg，吸收人体呼出气体中的CO2。
15、气囊：贮存氧气，其容积为3.7L，有效容积3.4L。
16、氧气瓶：是贮存氧气的，容积2L，工作压力20MPa时容量400L。
17、分路器：把高压氧气分别供给压力表，减压器，同时附有手动补给器（可直接向气囊送气）。
18、外壳：保护内部各件，起固定作用。
四、技术参数（性能）
1、氧气瓶： 容积2L，压力在20MPa时，氧气贮藏量为400L
2、定量供氧量： 1.1～1.3L/min
3、自动排气压力： 20～30mm水柱(196.13～294.19Pa)
4、自动补给压力： －15～－25mm水柱(－147.10～-246.16Pa)
5、自动补给流量： 不低于60L/min
6、手动补给流量： 不低于90L/min(20MPa气压时)
7、有效使用时间： 4h(小时)
8、重量（不含吸收剂、氧气）： 不大于10kg
9、外形尺寸： 不大于415×385×195mm
五、保养中注意事项
1、仪器保管室的温度保持在5～30℃之间，相对湿度应为40～80%。
2、呼吸器存放应远离热源，距离暖气设备不得小于1.5米，氧气瓶距离明火不得小于10米。
3、氧气瓶内气体不能全部用尽，应留有不少于0.05MPa剩余氧气。
4、氧气瓶水压试验时，其变形率不超过10%时都能使用。
5、氧气瓶及呼吸器各部件严禁沾染油脂，每次操作前应将手洗干净。
六、四小时氧气呼吸器气体循环系统图

高压导管
压力表
螺旋高压管
气

囊
排气阀
吸气阀
自动补给阀
清

净

罐
定

量

孔

手动补给阀
大气
闭塞阀门

90度
高压
管
分

路

器
高压导管
减

压

器

人

肺
口

具
呼气软管
呼

气

阀
水分吸收器

吸气软管
氧气瓶

（二）Biopak240正压氧气呼吸器（美国）
一、Biopak240正压呼吸器用途
用于煤矿军事化矿山救护队及其它工矿企业中，受过专门训练的人员在污染、缺氧、有毒、有害气体的环境中使用。
二、仪器构造和工作原理
1、构造：
氧气瓶：减压阀；手动补给阀；报警器；呼吸舱；清净罐；冷却罐；膜片；定量供氧装置；自动补给阀；排气阀；面罩；压力表；外壳、腰带、背带。
2、工作原理：
当氧气瓶开关被打开时，氧气连续输入呼吸舱，当使用者吸气时，气体从呼吸舱流入冷却罐，被冷却后通过吸气软管、吸气阀进入面罩而被吸入人体肺部。呼气时，气体经过面罩、呼气阀、呼气软管、经清净罐吸收二氧化碳后进入呼吸舱。
呼吸舱通过压缩弹簧给膜片加载，保持舱内压力比外界环境气压稍高的正压。气体驱动膜片往复运动，改变舱内容积，若舱容减少，舱内气压降低，自动补给阀开启补充氧气，若舱容增大，舱内气压升高，排气阀自动开启，向大气排出多余气体。
三、各主要部件作用
1、氧气瓶：由复合材料（缠玻璃纤维的铝合金）制成，贮存一定的高压氧气供佩带者使用，压力表直接显示瓶中氧气压力。
2、减压阀：氧气瓶装在减压阀紧固器座内，出厂时调好的减压阀可以把高压氧气降至1.7MPa。
3、手动补给（应急旁通阀）：手动补给阀是在应急情况下使用，当供气系统发生故障或使用者感到定量供气不足时，可按手动补给按钮，使氧气绕过定量供氧装置和自动补给阀，直接流入呼吸舱。过多的使用手动补给阀将明显减少Biopak240的有效防护时间，这个手动补给阀只用于应急使用，决不能用以清理面罩和视窗雾气。
4、报警器：当氧气瓶压力降到4～6MPa时，报警器发出声响，提醒佩用者最多还有1h使用时间。报警器只报警一次，大约报警1分钟，所有作业人员听到报警声便要做好结束工作的准备，以便有足够的氧气撤离灾区。
5、呼吸舱：呼吸舱为呼吸气体贮存容器，也是Biopak240呼吸器的心脏，它由定量供氧装置、膜片、自动补给阀、排气阀和清净罐等组成。
6、定量供氧装置：氧气以1.78L±0.13L/min的流量从定量供氧装置流入呼吸舱，该装置1.78L/min供给的氧气为人休息时耗氧量的4～6倍。
7、膜片：由于吸气和呼气所引起的呼吸舱容积变化是通过挠性膜片的运动来实现的。这样的膜片结构使Biopak240与其它闭路呼吸器有显著的差异。它的操作原理很关键，气室膜片调节呼吸用混合气体，必要时，它又是自动补气和自动排气的机械控制结构。 Biopak240膜片有3种功能：
①、在重体力劳动时自动启动自动补给阀。
②、呼吸舱内气体消耗不了时，为防止呼吸循环过压，它启动排气阀。
③、由膜片上的弹簧负载，使整个呼吸循环过程中始终保持“正压”。
8、自动补给阀：在重体力劳动下，人的需氧量随之增大，当需求量超过1.78升/分钟时，自动补给阀便可按耗氧量需要补充氧气。当膜片被推到呼吸舱顶部时，它启动自动补给阀进行快速加氧。如果定量供氧孔堵塞，它也是备用供氧的一种方式。
9、排气阀：轻体力劳动时，人体代谢氧用量只消耗0.2～0.5升/分钟的情况下，为防止产生加压，单向排气阀把过多的呼吸气体排掉。
10、冷却罐：冷却介质为无毒“兰冰”，冷却吸入气体的温度，在环境温度为23.9℃的条件下存放4小时，效果良好。
11、面罩：包括口鼻罩（又称阻水罩）和单向阀两部件，它能使面罩有害空间压缩到最少。防止了在浅呼吸期间CO2的积聚，面罩配有一个发音膜，以帮助通话；硅橡胶面罩胶体带有宽边密封唇，使它适配大多数脸型。在使用之前，必须做好面罩适佩试验并要调整好佩戴位置，使用必须要小心，要保证呼气阀和吸气阀干净、无污染、无损坏。
注：为获得保明片的最佳防雾特性，在使用保明片前，必须涂上防雾剂，以最大限度地增加保明片的防雾特性。
12、清净罐：人体呼出的气体由面罩通过呼气阀、呼气软管返回呼吸舱的中部，呼吸舱内的定量供氧装置以1.78升/分钟的流量连续供给新鲜氧气，然后混合气体穿过清净罐流出，人体呼出气体中的二氧化碳通过吸收剂[Ca（OH）2]化学作用，把二氧化碳从再循环的呼吸气体中清除掉。呼吸器每次用后必须更换二氧化碳吸收剂。
13、压力表
该呼吸器带有一个发光的匣装压力表，位于肩带上。当氧气瓶阀门打开时，它可显示氧气瓶内氧气压力，指示剩余的使用时间。
注：由于压力表内流量限制器的影响，压力表指示在打开瓶阀后1分钟才能达到满压，这是正常现象；如果压力表管路被切断，必须立即撤离灾区。压力表管路中的流量限制器将把流量限制在0.5升/分钟的流量，以便安全地撤离危险区。
四、Biopak240正压氧气呼吸器工作原理示意图
氧气瓶
呼气管
呼吸舱
定量孔
报警器
减压器
呼气阀

清净罐

面
罩

冷却罐

弹

簧
膜

片
连接管
吸气管
自补阀
排气阀
压力表
手补阀
吸气阀

五、主要技术参数
1、使用时间： 4h
2、外形尺寸： 630×401×178mm
3、质量（包括面罩和冷却芯）： 15.75kg
4、氧气瓶； 容积约3L；在20MPa压力下贮氧量约600L
5、余压报警： 氧气瓶剩余压力在5MPa时开始发出报警声响
6、储存温度： 0～30℃
六、维护保养注意事项：
1、全面熟悉Biopak240正压氧气呼吸器的功能及其控制开关，熟练掌握其操作方法。
2、妥善维护和保养本呼吸器，氧气瓶及仪器各部件严禁沾染油脂。
3、每次使用后，要更换清净罐内的二氧化碳吸收剂，将氧气充填到规定压力（20MPa），按规定逐项进行性能检测。

七、Biopak240正压氧气呼吸器气体循环示意图
人 肺

吸气阀

面 罩

低
呼气阀
压
大气
排气阀
冷却器
循
环
系
统
清静罐
呼 吸 舱（稳压舱）

中 定量供氧阀

压
系 安全阀
自动补給阀
二级稳压器
手动补給

统

高 报 警 器
减压器

压
减
压 单项限流器
外挂压力表
气瓶阀

系
统 瓶压表
安全膜片
氧气瓶

八、日常维护和使用前检查注意事项
1、呼吸软管、面罩、呼吸舱等部件要清洗干净，并消毒和妥善保管；
2、每次使用后，清净罐要更换二氧化碳吸收剂，并装入呼吸舱内；
3、氧气瓶、仪器各部件严禁沾染油脂，氧气瓶充至20MPa表压；
4、经过检验流量、自动补气、气密性以及所有连接部位都合格；
5、兰冰已放入冰箱内，呼吸软管及面罩均放在正确位置上；
6、用测漏液（肥皂沫）检查高压部位不得漏气。
7、佩用前检查：
①、打开氧气瓶开关后有瞬间充气声，检查报警器工作是否正常；
②、检查面罩是否漏气，并将面罩擦净涂以防雾剂，过分擦拭会降低防雾质量；
③、冷却罐已放入兰冰，仪器各部件连接是否完好。
九、应急操作
1、自动补给阀或定量供氧装置出现故障时，可使用手动补气阀向呼吸舱补给氧气；
2、如管路发生堵塞，使用手动补气供气，撤离灾区或更换呼吸器；
3、压力表断开，应立即撤离灾区，或更换呼吸器；
4、面罩密封不好，应调整面罩的贴合度，重新佩戴好面罩；
5、减压阀发生故障可以通过面罩内压力过高、每次呼吸排气阀都排出恒定气体减压等这些现象察觉出来，这样的故障造成有效呼吸时间急剧下降。如果发生减压阀故障，则立即关闭氧气瓶阀门，迅速撤离工作区，然后每吸气五次，都要瞬间地打开和关闭一次氧气瓶。
十、故障诊断与排除详见附表1
（三）ＫＦ-1型正压氧气呼吸器
一、KF—1型正压氧气呼吸器用途
主要用于煤矿、化工、隧道等有毒、有害气体、缺氧环境中，矿山救护队或其他受过专门训练的人员进行抢险救灾使用。
二、仪器构造和工作原理
1、构造：
面罩、吸气阀、呼气阀、吸气软管、呼气软管、清净罐、正压弹簧、冷却器、气囊、排气阀、弹簧压板、需求阀、余压报警器、定量供氧装置、手动补给阀、减压器、氧气压力表、氧气瓶、外壳、背带、腰带。
2、工作原理
当打开氧气瓶开关时，气囊内瞬间充氧（此时需求阀处于开启状态），同时正压弹簧压板推动弹簧压缩，当气囊内压力达到需求阀设定值100Pa时，需求阀自动关闭，保证呼吸系统始终处于正压状态。另外还可始终维持向呼吸舱内定量供氧。当正压弹簧被压缩到排气阀开启时，此时呼吸系统的压力值即为最大呼气阻力。因此，该系统可保证当人的呼吸量从10L/min到50L/min的范围变化时，呼吸压力始终在0～700Pa之间变化。构成呼吸压力自动调节。
KF—1型呼吸器正压系统由三部分组成：
（1） 低压呼吸循环再生部分：呼气时，气体由面罩、呼气阀、呼气软管、清净罐、进入气囊。吸气时，气囊中的新鲜气体经冷却器、吸气软管、吸气阀、面罩、吸入人的肺部。
（2） 正压自动调节部分：呼吸舱、弹簧压板、正压弹簧、排气阀、需求阀组成。
（3） 高中压联合供氧部分：氧气瓶、气瓶开关、压力指示表、手动补给阀、减压器、定量供氧、需求阀组成。
三、各主要部件作用
1、面罩：（全面罩和半面罩）硅橡胶制品，用头带固定在佩用者的面部，并与呼吸阀和呼吸软管连接，可通过发音膜盒进行通话。
2、呼吸阀：单向导气阀门，使气体按照规定的方向流动。
3、呼吸软管：分别连接面罩、清净罐、冷却器，作为呼吸通路。
4、清净罐：清净罐内装有二氧化碳吸收剂2.1Kg，用于吸收人体呼出气体中的二氧化碳。
5、正压弹簧：调节压力，使呼吸系统始终保持一定正压值。
6、冷却器：连接气囊及吸气软管，冷却器内可装冰块，降低吸气温度。
7、气囊：贮存一定容积的新鲜氧气，供佩戴者呼吸用。
8、排气阀：排出气囊中超过工作人员需用量的多余气体。
9、弹簧压板（承压板）：固定正压弹簧和排气阀，当气囊内压力增高时，可推动弹簧压缩，使排气阀开启。
10、需求阀：当佩戴者劳动强度增加，定量供氧装置供给的氧气不能满足需要，气囊内压力逐渐下降，当降到一定值时（“0”以上），需求阀膜片自动开启，氧气以大于80L/min的流量进入气囊，满足佩戴者呼吸。当气囊压力增高，需求阀自动关闭。（该需求阀采用定压法）。
11余压报警器：当氧气压力降到6～4MPa范围时，余压报警器发出瞬间报警音，持续约1分钟后自动停止。（提示佩戴者注意工作时间）。
12、定量供氧装置：当氧气瓶手轮开启以后，氧气通过减压器及定量供氧装置，以1.6～2.1L/min的流量进入气囊，供佩戴者呼吸用。
13、手动补给阀：手动补给阀是在应急情况下使用，当供气系统发生故障或使用者感到定量供气不足时，可按手动补给按钮，氧气以大于80L/min的流量向气囊补气。过多的使用手动补给阀将明显减少防护时间。
14、减压器：将高压氧气降到约0.3～0.5MPa范围内，使氧气通过定量供氧装置以1.6-2.1L/min的流量不断进入气囊，供佩戴人员呼吸。
15、氧气压力表：显示氧气压力。
16、氧气瓶：贮存氧气，容积2.4L，工作压力20MPa时容量480L。
四、技术参数（性能）
1、呼吸器使用时间： 4h
2、气瓶工作压力： 容积2.4L，压力20MPa，氧气贮存量480L
3、呼吸量： 10～50L/min
4、呼吸压力： 0～700Pa
5、二氧化碳吸收剂量： 2.1Kg
6、定量供氧量： 压力在2～20MPa时，供氧量为1.4～2.1L/min
7、自动补给量： 大于 80L/min
8、手动补给量： 大于 80L/ min
9、产品质量（包括吸收剂、氧气）： 12Kg
10、外形尺寸： 550×380×160mm
五、维护保养和检查注意事项
1、呼吸软管、面罩、气囊等部件要清洗干净，并消毒；
2、清净罐严防碰撞，每次使用后应及时更换二氧化碳吸收剂，并装入呼吸器内；呼吸器连续三个月没有使用的，也必须更换二氧化碳吸收剂；
3、氧气瓶及仪器各部件严禁沾染油脂，氧气瓶充至20MPa表压；
4、经过检验流量、气密性、自动补气、排气以及各部件性能完好；
5、高中压（用肥皂沫）及性能检查时，氧气压力必须在17MPa以上；
6、面罩及呼吸软管无损坏；二叉管接头必须安装堵头盖；
7、冷却罐严防碰撞，冰块应放入冰箱内；
8、呼吸管及面罩均放在正确位置上，面罩要妥善保护防止划伤；
9、用防雾布盖在面罩内侧，并用清洁软布轻擦透视镜，直到清晰可见。
注：过分擦拭会降低防雾质量。
六、KF-1型正压氧气呼吸器工作原理示意图
吸气阀
面罩
呼气阀

吸气管
呼气管

冷却器
清净罐
高压氧气
中压氧气
排气阀

呼吸袋
呼 气
弹簧压板
吸 气
需求阀
弹 簧

压力表

定量供氧

手动补给
中压膛室
减压器
高压膛室

报警器

氧气瓶
气瓶开关

七、呼吸器使用前检查（战前检查）
1、自动补给阀动作检查：打开氧气瓶的瞬间应听到补气声，随着气囊压力升高，自动补给装置自行关闭，说明其动作正常。
2、自动排气阀动作检查：气囊压力升高到一定值时，用手按排气阀突出部位，气囊慢慢瘪缩，同时听到排气声，手指离开时气囊缓慢上升，说明自动排气阀动作正常。
3、高压气密性检查：各部高压接头不得漏气。
4、低压气密性检查：气囊压力升高到排气阀开始排气时，关闭氧气瓶手轮，当压力表指针回到“0”位后，观看10～30秒钟，气囊不会瘪缩，说明低压气密性完好。
5、检查面罩及仪器各部件连接是否完好，面罩应擦干净并涂以防雾剂，冷却罐内应放入冰块。
6、检查氧气压力和余压报警：打开氧气瓶开关后，观测压力表指示情况，应在18MPa以上；关闭氧气瓶开关后，表针缓慢下降至6～4MPa时，余压报警装置发出持续（约60秒）声响，表针缓慢下降至“0”位。
八、KF-1型正压氧气呼吸器气体循环示意图
呼气阀

减压器
定量供氧

需求法

气

囊
冷却器
吸气管
吸气阀
面

具
呼气管
清静罐
手补阀
高压膛室
报警器
中压膛室
限流阀

压力表

排气阀

大

气
氧气瓶
人

肺

（四）PB240正压氧气呼吸器
一、PB240正压氧气呼吸器用途
主要用于矿山救护队在有毒、有害、缺氧、火灾等事故的抢险救护工作。在指导下可用于化工、隧道等地点出现有毒、有害气体、缺氧、火灾等事故的抢险救护工作。
二、仪器构造和工作原理
1、构造：
面具、连接螺栓、呼吸接口、吸气管、背带、腰带、压力表、吸气阀、哨子、报警器、冷却器、气囊与冷却器接头、气囊与清净罐接头、储气囊、压力表开关、手动补气、行程导杆、横梁、支撑板、排水阀、外充气接头、正压弹簧、氧气瓶及其固定带、氧气瓶接头螺丝、定量和手动补气供氧管、减压器、需求阀、清净罐及其固定带、呼气阀、呼气管、上锁具、密封盖、排气阀、外壳、下挂钩、氧气瓶开关、外充气口堵头。
2、工作原理
当氧气瓶处于关闭状态时，整个供氧系统被切断，由于弹簧和支撑板的作用将气囊压瘪并压在需求阀摇杆上，此时需求阀处于开启状态。打开氧气瓶后，需求阀向气囊瞬间充气，气囊压力逐渐增高，支撑板推动弹簧压缩并离开摇杆，需求阀自动关闭；在打开氧气瓶的同时，定量供氧开始向气囊供气，当气囊压力增至排气阀开始排气时，即为上限值。这就构成了呼吸压力自动控制，当人的呼吸量在10L/min～50L/min的范围内变化时，呼吸压力在0～700Pa之间变化，从而保证呼吸系统始终处于正压状态。
三、各主要部件作用
1、面具：（全面罩和半面罩）硅橡胶制品，用头带固定在佩用者的面部，并用连接螺栓与呼吸软管连接，可通过发音膜盒进行通话。
2、呼吸软管及呼吸两阀：呼吸软管分别连接面罩，呼气管的另一端装有呼气阀，并与清净罐连接作为呼气通道；吸气软管的另一端装有吸气阀，并与冷却器连接作为吸气通道。呼吸两阀均为单向导气阀门，安装时注意其方向，不得装错。
3、氧气压力表：显示氧气瓶中的压力。
4、报警器：当氧气压力降到6～4MPa范围时，余压报警器发出瞬间报警声音，持续约1分钟后自动停止。（提示佩戴者注意工作时间）。
5、冷却器：连接气囊及吸气软管，冷却器内可装冰块，降低吸气温度。
6、储气囊：贮存一定容积的新鲜氧气，供佩戴者呼吸用。
7、压力表开关：当压力表或高压管破裂时，可关闭此开关防止漏气。
8、手动补气：手动补给阀是在应急情况下使用，当供气系统发生故障或使用者感到定量供气不足时，可按手动补给按钮，氧气以大于80L/min的流量向气囊补气。过多的使用手动补给阀将明显减少防护时间。
9、行程导杆：控制支撑板及弹簧，使其按照正确的方向往复运动。
10、排水阀：用于排出气囊中积存的水分。
11、外充气接头：在灾区工作时，如仪器发生故障或工作量过大，氧气消耗至不能安全撤离灾区时，可连接备用氧气瓶，通过外充气接头向呼吸器系统及氧气瓶内补充氧气，当两个氧气瓶压力平衡时，可将备用氧气瓶卸下。外充气接头设有单向导气阀门，高压气体只能从此进入而不能向外漏气。（必要时也可携带备用氧气瓶撤离灾区）。
12、正压弹簧：调节呼吸器内部压力，使其始终保持正压状态。
13、氧气瓶：是贮存氧气的，容积2L，工作压力20MPa时容量400L。
14、定量和手动补气供氧管：与气囊连接，定量供氧和手动补气供氧通过它进入气囊。
15、减压器：将氧气瓶高压氧气降到约0.4～0.5MPa范围内，使氧气通过定量供氧装置以1.4±0.1L/min的流量不断进入气囊，供佩戴人员呼吸。
16、需求阀：当佩戴者劳动强度增加，定量供氧装置供给的氧气不能满足需要，气囊内压力逐渐下降，当降到一定值时（“0”以上），支撑板给需求阀摇杆加压，使需求阀自动开启，氧气以大于150 L/min的流量进入气囊，满足佩戴者使用。当气囊压力逐渐增高，支撑板推动弹簧压缩并离开摇杆，需求阀自动关闭。
17、清净罐：清净罐内装有二氧化碳吸收剂2.0Kg，用于吸收人体呼出气体中的二氧化碳。
18、密封盖：密封面罩与呼吸软管接口，防止二氧化碳吸收剂失效。
19、排气阀：排出气囊中超过工作人员需用量的多余气体。
20、外充气口堵头：防止灰尘进入呼吸器系统。
四、技术参数（性能）
1、使用时间 4小时
2、氧气瓶最高工作压力 容积2L 压力20MPa时容量400L
3、呼吸量 10～50L/min
4、呼吸压力 0～700Pa
5、排气压力 小于800Pa
6、二氧化碳吸收剂质量 2Kg
7、定量供氧量 1.4±0.1L/min
8、自动补给量 大于150 L/min
9、手动补给量 大于80 L/min
10、产品质量 8.9Kg
11、外形尺寸 465×375×165mm

五、PB240正压呼吸器工作原理示意图
面 罩

吸气阀
呼气阀

气 囊
承压板
清净罐
冷却器

弹 簧
排气阀

横 梁
气 囊
需求阀

定量和手补供氧

手补按钮
放水阀
减压器

逆止阀

压力表
压力表开关

外充气口

氧 气 瓶

图例：高压 ；中压 ；吸气 ；呼气

六、维护保养注意事项
1、呼吸软管、面罩、气囊等部件要清洗干净，并消毒；
2、清净罐严防碰撞，每次使用后应及时更换二氧化碳吸收剂，并装入呼吸器内；呼吸器连续三个月没有使用的，必须更换二氧化碳吸收剂；
3、氧气瓶及仪器各部件严禁沾染油脂，氧气瓶充至20MPa表压；
4、经过检验流量、气密性、自动补气、排气以及各部件性能全合格；
注：高中压（肥皂沫捡漏）及性能检查时，氧气压力应在17MPa以上。
5、面罩及呼吸软管无损坏；二叉管接头必须安装堵头盖；
6、冷却罐严防碰撞，冰块应放入冰箱内；
7、呼吸管及面罩均放在正确位置上；
8、用防雾布盖在面罩内侧，并用清洁软布轻擦透视镜，直到清晰可见。
注：过分擦拭会降低防雾质量。
七、呼吸器使用前检查（战前检查）
1、自动补给动作检查：打开氧气瓶的瞬间应听到补气声，随着气囊压力升高，承压板离开需求阀摇杆，自动补给装置自行关闭，说明自动补给动作正常。
2、自动排气阀动作检查：气囊压力升高到一定值时，用手按排气阀杆，气囊慢慢瘪缩，同时听到排气声，手指离开时气囊缓慢上升，说明自动排气阀动作正常。
3、高压气密性检查：各部高压接头不得漏气。
4、仪器气密性检查：气囊压力升高到排气阀开始排气时，关闭氧气瓶手轮，当压力表指针回到0位后，观看10～30秒钟，气囊不会瘪缩，说明仪器气密性完好。
5、检查氧气压力和余压报警：打开氧气瓶开关后，观测压力表指示情况，应在18MPa以上；关闭氧气瓶开关后，表针缓慢下降至6～4MPa时，余压报警装置发出声响，表针缓慢下降至0位。
6、检查面罩有无破损,仪器各部件连接是否完好，面罩应擦干净并涂以防雾剂，冷却罐应放入冰块。
八、PB240型正压氧气呼吸器气体循环示意图
自动补气阀
压力表

清静罐
呼气阀
呼气管

定量供氧

气

囊
冷却器
吸气阀
吸气管
面

具

人

肺
中压膛室
氧气瓶

减压器

报警器

高压膛室

逆止阀
充气口

大气
排气阀
表开关
手补阀

九、呼吸器充氧顺序：
①、拧下充气口防尘盖；
②、把充气接头插入充气口中，拧紧螺帽，关闭中间的放气开关；
③、连接充足氧气的备用瓶，拧紧螺帽，缓慢打开备用氧气瓶开关，压力上升到平衡位置为止时以充气完成，再关闭外充气气瓶开关，用充气接头中间的开关放气卸压，然后卸下氧气瓶及充气接头。最后拧上防尘盖。
注：遇有特殊情况，可以用手握住处于充气状态的氧气瓶撤出灾区。
（五）HY4型正压氧气呼吸器（重庆）
一、HY4型正压氧气呼吸器特点
1、仪器使用过程中，整个呼吸系统的压力始终略高于外界环境气体压力，能有效防止外界环境中有毒有害气体进入呼吸系统。
2、先进技术及新型材料应用，使整机重量较轻。
3、按人机工程学原理设计的背壳以及新型舒适的快速着装方式，使得整机重量合理分布在背部，佩戴更为舒适、方便。
4、气体降温器及低阻高效的清净罐，是的呼吸相当舒服。
5、与环境直接接触的材料均采用高效阻燃材料，仪器能在火灾环境下使用。
二、产品用途及使用范围
HY4型正压氧气呼吸器，广泛应用于煤矿、化工、船舶、消防灭火、石油、地下建筑等部门，是煤矿救护队员、抢险救灾人员、消防战士及在有毒有害环境中工作的各类人员必备的呼吸防护装置。
三、型号说明
H…………………呼吸器
Y…………………氧气
4…………………4小时
四、主要性能
HY4型正压氧气呼吸器，是一种与外界隔绝的呼吸保护供氧装置，具有重量轻，结构紧凑，安全系数高，佩戴舒适，操作简单，易于维护等优点。它可实现定量供养、自动补给供养和手动补给供养。
五、主要技术参数
1、有效防护时间………………………………………4小时
2、质量12.8Kg……………（包括冰块和二氧化碳吸收剂）
3、外形尺寸…………………… 531mm×378mm×190mm
4、定量供氧量………………………………1
