工业项目施工组织设计.doc

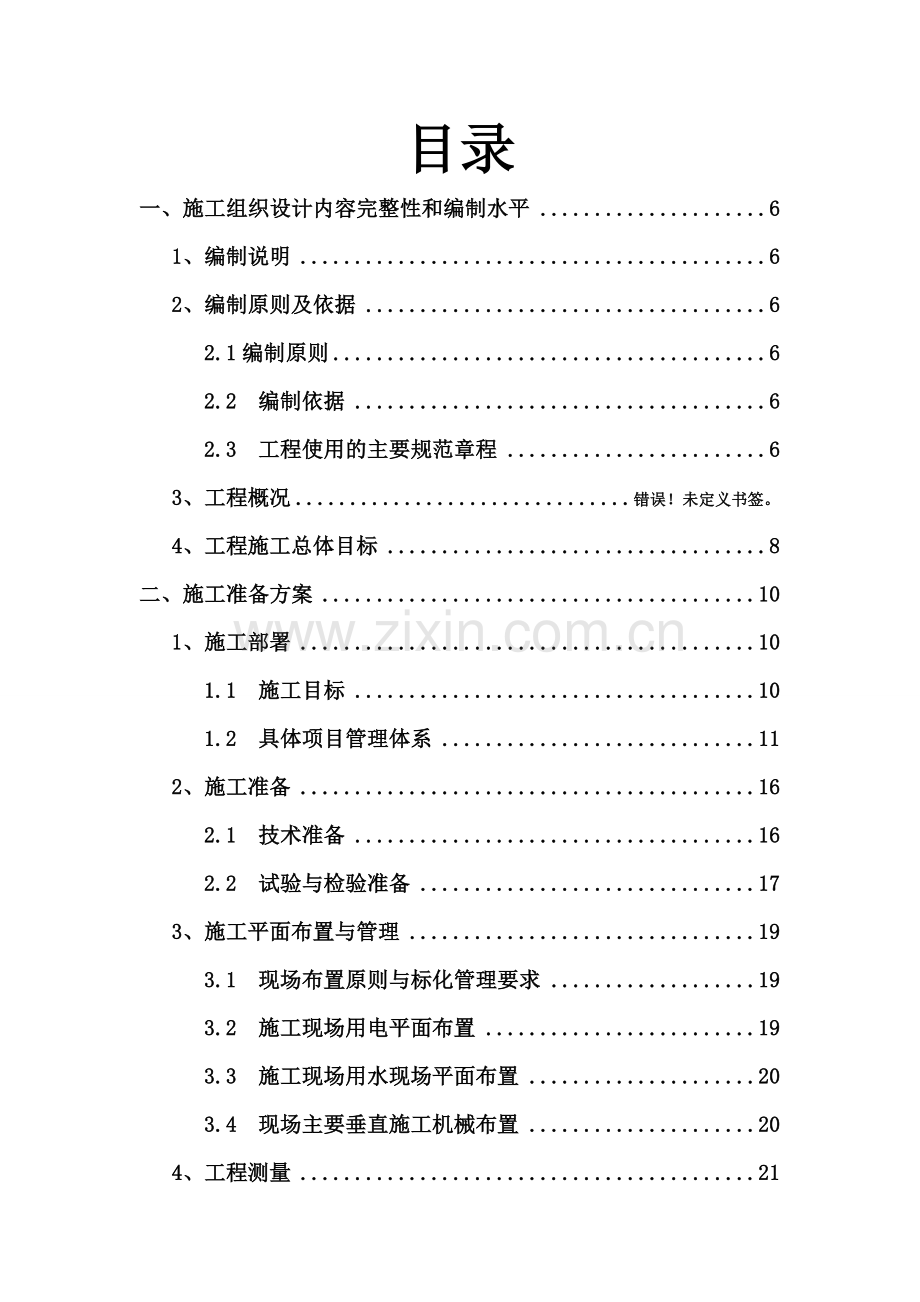

目录
一、施工组织设计内容完整性和编制水平 6
1、编制说明 6
2、编制原则及依据 6
2.1编制原则 6
2.2 编制依据 6
2.3 工程使用的主要规范章程 6
3、工程概况 错误！未定义书签。
4、工程施工总体目标 8
二、施工准备方案 10
1、施工部署 10
1.1 施工目标 10
1.2 具体项目管理体系 11
2、施工准备 16
2.1 技术准备 16
2.2 试验与检验准备 17
3、施工平面布置与管理 19
3.1 现场布置原则与标化管理要求 19
3.2 施工现场用电平面布置 19
3.3 施工现场用水现场平面布置 20
3.4 现场主要垂直施工机械布置 20
4、工程测量 21

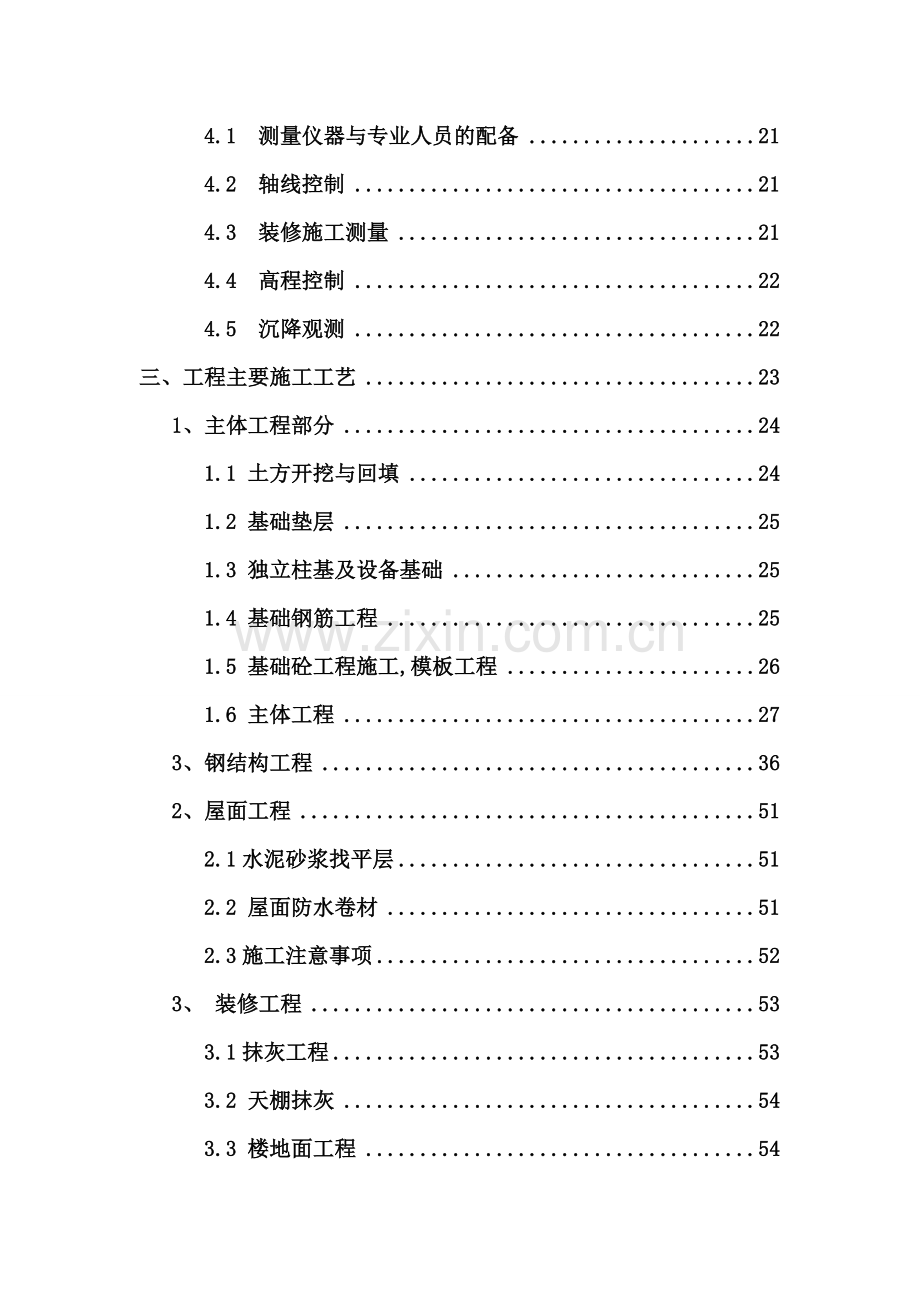

4.1 测量仪器与专业人员的配备 21
4.2 轴线控制 21
4.3 装修施工测量 21
4.4 高程控制 22
4.5 沉降观测 22
三、工程主要施工工艺 23
1、主体工程部分 24
1.1 土方开挖与回填 24
1.2 基础垫层 25
1.3 独立柱基及设备基础 25
1.4 基础钢筋工程 25
1.5 基础砼工程施工,模板工程 26
1.6 主体工程 27
3、钢结构工程 36
2、屋面工程 51
2.1水泥砂浆找平层 51
2.2 屋面防水卷材 51
2.3施工注意事项 52
3、 装修工程 53
3.1抹灰工程 53
3.2 天棚抹灰 54
3.3 楼地面工程 54
4、给排水工程 55
5、电气工程 59
6、技术难点解决措施 60
6.1模板工程质量通病防治措施 60
6.2 钢筋工程质量通病防治措施 61
6.3 混凝土工程质量通病防治措施 62
6.4 砌体工程质量通病防治措施 63
6.5 抹灰质量通病防治措施 64
四、确保工程质量的施工方法和技术保证措施 66
1、确保工期和质量的具体措施 66
2、施工技术保证措施 70
五、安全管理体系与措施 70
1、安全目标 70
2、安全防范重点 70
3、建立建全安全生产体系 71
4、安全措施 72
六、文明施工管理体系与措施 77
1、成立文明施工管理小组 77
2、施工场地管理 78
3、原材料、机械设备的管理 78
4、施工过程管理 78
5、其它注意事项 78
七、环境管理体系与措施 79
1、增强环保意识，加强管理力度 79
2、废料废方处理 79
3、防止和减少对水源、大气及周边环境的污染 79
八、主要机械设备、劳动力计划表 81
1、拟投入的主要施工机械设备表 81
2、劳动力计划表及保证措施 84
2.1劳动力计划表 84
2.2保证措施 85
3、计划开、竣工日期和施工进度网络图 89
4、施工总平面图 90
5、临时用地表 91
九、项目管理机构 92
1、施工组织机构图 92
2、施工组织机构部门职能 92
十、对总包管理的认识以及对专业分包工程的配合、协调、管理、服务方案 93
1、工程项目的协调工作 93
2、对各专业分包商提供措施 96
3、对各专业承包商的组织、管理、协调和控制 96
4、对工期计划管理和控制 97
5、对专业承包商深化设计和详图设计的协调和管理 97
6、对工程质量的严格控制,确保工程精品 97
十一、与发包人、监理及设计人的配合 98
1、与发包人的配合措施 98
2、与设计单位的配合措施 98
3、与监理单位的配合措施 99
4、与交通等地方其它部门的协调配合措施 99
十二、紧急预案措施 100
1、处理紧急情况的预案及措施 100
2、可能发生的风险及针对性预案 100
3、针对土建工程出现滞后的预案 101
十三 、成品保护方案、措施 102

一、施工组织设计内容完整性和编制水平
1、编制说明
本施工组织设计是我公司为指导工程施工而编制的设计文件，是我公司施工管理的重要文件，是保证按期、优质、经济的完成工程施工的重要措施。为此我公司在充分考虑了本工程特点的同时结合自身施工管理模式，本着“质量为本、规范施工，用户至上、持续改进”的质量方针来编制施工组织设计。
2、编制原则及依据
2.1编制原则
2.1.1严格按照项目法施工管理，按本工程招标文件要求，对本工程范围内的所有工作内容进行质量控制、进度控制、成本控制和协调管理，真正有效地实施全过程、全方位的管理。
2.1.2遵循施工工艺规律、技术规律及安全生产规律，合理安排施工程序及施工顺序；
2.1.3全面规划，统筹安排，保证重点，优先安排控制工程的关键工程，确保合同工期；
2.1.4充分利用现有机械设备，扩大机械化施工范围。提高机械化程度，改善劳动条件，提高劳动效率；
2.1.5合理布置施工平面图，尽量减少临时工程，减少施工用地，降低工程成本；
2.1.6采用流水施工方法。网络计划技术安排施工进度计划，科学安排雨季项目施工，保证施工能连续地、均衡地、有节奏地进行。
2.2 编制依据
2.2 .1招标文件及答疑文件。
2.2 .2国家现行的建设安全、文明施工以及环境保护等方面规范及辽宁省关法规条例。
2.2 .3国家及辽宁省强制性技术质量标准，施工验收规范、规程。
2.2 .4有关工具性参考资料。
2.2 .5建设单位对该项工程的介绍、期望和要求。
2.2 .6施工现场关资料和数据。
2.3 工程使用的主要规范章程
表1-1
标准号
名称
GB50026-93
工程测量规范
GB50007-2002
建筑地基基础设计规范
GB50009-2001
建筑结构荷载规范
GB50010-2002
混凝土结构设计规范
GB50017-2003
钢结构设计规范
GB/T50083-97
建筑结构设计术语和符号标准
GB107-87
混凝土强度检验评定标准
GBJ129-90
砌体基本力学性能试验方法规范
GB50152-92
混凝土结构试验方法标准
GB50164-92
混凝土质量控制标准
GB50202-2002
地基与基础工程施工质量验收规范
GB50203-2002
砌体工程施工质量验收规范
GB50204-2002
混凝土结构工程施工质量验收规范
GB50205-2002
钢结构工程施工质量验收规范
GB50206-2002
木结构工程施工质量验收规范
GB50207-2002
屋面工程施工质量验收规范
GB50208-2002
地下防水工程施工质量验收规范
GB50209-2002
建筑地面工程施工质量验收规范
GB502010-2001
建筑装饰、装修工程质量验收规范
GB/T50315-2000
砌体工程现场检测技术标准
GB50345-2004
建筑工程监理规范
GB/T50326-2001
建筑工程项目管理规范
GB/T50328-2002
建筑工程文件归档整理规范
GB50330-2002
建筑边坡工程技术规范
GB50345-2004
屋面工程技术规范
JGJ/T23-2000
回弹法检测混凝土抗压强度技术规程
JGJ27-2001
钢筋焊接接头试验方法标准

4.1质量目标
保证本工程一次交验达到合格标准。
4.1.1严格按国家现行施工验收规范施工，严格按照国家《建筑工程施工质量验收统一标准》，检评各分部分项工程，确保本工程一次性交验合格并争取达到合格标准。
3.1.2严格执行ISO9002系列标准，加强工程质量过程控制，确保各施工过程施工工艺处于受控状态。
4.1.3坚决贯彻执行《建设工程质量管理条例》及《工程建设标准强制条文》的有关条款，严格履行施工单位的质量责任和义务，确保建设工程施工质量。
4.1.4保证圆满实现本工程的所有各项使用功能，并加强对主要分部的质量控制，彻底消除质量通病。
4.2工期目标
本工程计划建设工期为149个日历天。在保证质量、安全、文明施工的前提下，根据我司的施工管理能力、技术水平和拟投入的机械设备、物资及劳动力等状况，我公司承诺在149天内全面竣工交验。
4.3安全生产、文明施工目标
4.3.1创安全文明施工达标现场，杜绝死亡事故、重伤事故、火灾事故，负伤频率控制在0.5%以内。
4.3.2认真贯彻实施国家建设部《建筑施工安全检查标准》（JGJ59-99）要求、广东省建设委员会颁发相关文件要求、《城市区域环境噪声标准》（GB3096-93）及国家有关卫生的标准、规范。
4.4科技进步目标
为确保工程质量、降低成本、缩短工期、减轻劳动强度、提高效率，在本施工中发挥我司的优势，充分利用我司成功的QC成果技术，并积极采用新技术、新工艺、新材料、新设备和现代化管理技术，全面推行电算技术及计算机辅助管理，严格按ISO9002质量体系管理模式进行项目法管理，做到人无我有，人有我强，在该项目施工中争获科技进步奖。
4.5服务目标
4.5.1重合同、守信誉，尊重业主，服从监理，积极配合业主、监理和设计单位的工作，接受业主、监理对工程质量、施工进度计划的监督。
4.5.2为业主提供一流的服务，确保用户满意，质量问题投诉率为零。
4.5.3严格执行《建设工程质量管理条例》中有关工程质量保修的规定，积极进行工程回访，让用户满意、放心。

二、施工准备方案
1、施工部署
1.1 施工目标
1.1.1具体质量目标
保证本工程一次交验达到国家及地方现行质量验收规范、规程规定一次验收合格。
1.严格按国家现行施工验收规范施工，严格按照国家《建筑工程施工质量统一验收标准》（GB50300-2001），检评各分部分项工程，确保工程质量：合格。
2.严格执行ISO9001：2000系列标准，加强工程质量过程控制，确保各施工过程，施工工序受到严密监控。
3.保证圆满实现本工程的所有各项使用功能，并加强对主要分部的质量控制。真正做到：让用户对结构安全放心，对使用功能舒心，对观感质量满意。
1.1.2具体工期目标
总工期149天。详见施工总进度计划。
1.1.3安全文明施工目标
1. 创安全文明施工达标现场。杜绝死亡事故、重伤事故、火灾事故，轻伤频率控制在0.4‰以内。
1.2 具体项目管理体系
1.2.1 项目部领导和组织管理机构
项目部组织管理机构为直线管理制，根据这种管理的要求，在项目经理的选用及管理人员的配备上必须严格要求，见下图：

项目经理
质量管理领导组长

项目副经理
质量领导副组长

项目副经理
质量领导副组长
质检员(土建)
质检员(安装)
施工员
预算员
测量员
技术员
安全员
机管员
计量员
材料员
资料员
试验员
土建各专业班组
安装各专业班组

1.2.2 项目部班子主要成员及技术力量的配备
我公司早已实行项目法施工，实行公司领导下的项目经理负责制，公司直接面对项目进行综合管理、协调，鉴于该工程十分重要，所以我公司有幸承建该工程，该工程将列为我公司的重点工程项目，由公司直接组成重点工程项目部，下设土建、安装两个分部，选派施工过类似工程，并有丰富施工经验的项目经理担任项目经理，建立由项目经理负责、项目工程师中间控制，质检员基层检查的三级管理系统，形成横向从整体工程到各分项工程，纵向从项目经理到作业班组的质量管理网络，现场项目班子主要成员及技术力量配备如下：
项目经理1人负责项目全面管理，协调工作。
项目副经理2人，其中土建项目副经理负责土建工程现场施工及管理。安装项目副经理负责安装工程现场施工及管理。
项目工程师2人，其中土建项目工程师负责土建工程技术、质量等工作；安装项目工程师负责安装工程技术、质量等工作。
施工、质量、安全、材料、预算、财务等各个职能管理小组，按土建、安装工程岗位要求，配备齐全，建立高效管理的管理部门，严格岗位责任，各司其职，各负其责，保证工程顺利进行。
为规范对该项目各项管理工作，合同管理及质量、进度的总控制，项目经理部将按照颁布的《质量保证手册》，《标准工程程汇编》及《文明施工与成品保护管理办法》等程序支持性文件实施管理和控制。
1.2.3 现场质量管理组织机构
现场质量管理组织机构，见下图：

项目经理
项目工程师
副项目经理
成本核算计划控制组
成本核算计划控制组
成本核算计划控制组
成本核算计划控制组
成本核算计划控制组
成本核算计划控制组
成本核算计划控制组
成本核算计划控制组
各作业班组

1.2.4 项目部的组成与要求
（1）本公司早已实行项目法施工，实行公司领导下的项目经理负责制，直接面对项目进行综合协调、管理。鉴于该工程的重要性，本公司有幸承建，将该工程列为本公司重点项目，由公司直接组建重点工程项目部。
（2）先派具有丰富施工管理经验和综合协调能力的国家一级资质的项目经理，担任该工程项目经理、项目副经理，本工程将选派业主考察确认，均荣获市级优秀项目经理称号的项目经理、副经理担任本工程的管理工作。
（3）挑选思想、技术业务过硬的，并参加过大型项目及类似工程施工、经验丰富的技术骨干组建项目部，扎扎实实、兢兢业业、认真负责、出色完成该工程施工任务。
（4）项目部建立高效合理的管理部门，科室齐全，按岗设人，严格岗位责任，各司其职，各负其责，项目部将每天召开工程碰头会以加强内部各方面管理，主动配合和协助业主做好各专业分包队伍的管理工作，保证工程顺利进行。
1.2.5 项目经理常驻现场的保证措施
（1）委派热爱本责工作，有极强工作责任心且具有丰富高层建筑施工经验的建设部核准的一级资质，并经业主考察确认的项目经理担任该工程的项目经理，并承诺常驻现场。
（2）项目经理代表企业法人在工程质量、工期、安全等方面向业主全面负责，并确保工程总目标的实现。
（3）本工程施工期间，项目经理不再参加其它任何中小型项目的投标工作及不再兼任任何中小项目的项目管理工作，以确保全身心地投入本项目的建设。
（4）项目经理驻现场，因事外出必须向业主、监理例行请假制度，并安排好现场各项工作，一般情况下不得离开工地，且离开工地必须明确行踪，保持通讯联络，擅离工地，或不履行请假制度等愿接受业主的经济处罚。
（5）在工作中，项目经理必须严励自律，同时应加强对项目部施工技术人员的管理与技术学习培训，努力提高项目部的整体素质与管理力度，主动与业主、监理积极配合，确保工程施工的正常运行。
（6）本公司将上述内容作为本公司向业主的承诺，及作为项目经理的工作纪律，常驻现场的保证，兢兢业业，扎扎实实，认真负责完成本工程建设。
1.2.6 项目部的职责
本工程人员选用和机构的设置充分考虑到本工程特点，项目部的主要职责为：
（1）土建结构、钢结构工程、水电安装、消防各环节上的综合、协调管理；
（2）对各专业承包商的提供的有效服务、进行有效的控制；
（3）在施工现场与工程设计师的沟通，与现场监理工程师、业主之间的协调与配合；
（4）协调社会关系为现场施工提供保障；
（5）适应总包管理的体制，为业主全方位的服务；
1.2.7项目部各岗位主要职责
建立岗位责任制和质量监督制度，明确分工职责落实施工质量控制责任，责任到人。
（1）项目经理
A、负责质量方针和项目创优质量目标在本项目质量工程的贯彻落实；
B、负责项目执行企业质量体系文件，实施企业质量手册和执行项目质量计划，保证质量体系持续有效运行；
C、建立项目各级质量责任制，强化质量管理，使建筑施工生产和服务处于严格受控状态；
（2）项目副经理、技术负责人
负责制定阶段质量实施目标，并组织和指导责任部门的质量工作的实施，并对阶段目标的实施情况定期监督、检查和总结。
（3）区段长
A、负责编制项目施工生产计划，对施工进行安排部署，对工作目标进行分解、落实，保证按工程总控计划实现工期目标；
B、实施工程过程质量监控，严格执行《质量手册》和项目质量计划，按照规范、标准对施工过程进行严格检验与控制，确保工程实体质量优良；
C、负责管理评审、质量记录、文件和资料的控制、内部质量审核、统计技术的推广应用等要素文件的贯彻实施：
D、负责工程成品保护管理，做到职责到人，保护措施到位；
E、搞好劳动力管理，及时调配人力资源，满足施工生产的需要；
（4）技术内业
A、编制专项计划，包括质量检验计划、过程控制计划、质量预控措施等，对工程质量控制进行指导与控制；
B、负责执行和落实各项技术管理制度和措施，对工程技术资料进行收集管理，确保施工资料与工程进度的同步；
C、参加不合格品、不合格项分析会，制定、检查“纠正和预防措施”；
（5）材料员
A、对进场的料具按施工现场平面布置图存放，并做好保管和防护工作：
B、严格按物资采购程序进行采购，确保物资采购质量；
C、组织对工程物资的验收，确保使用合格产品，对进场的各种物资设备必须按质量标准和发货单进行检验和验证：
4、如实填写物资凭证，保管好各项质量记录负责采购资料及验证记录的收集、整理；
（6）质检员
A、监督检查质量计划的落实情况，执行和落实各项质量管理制度和措施；
B、组织检查各工序的施工质量，参加或组织重要部位的预检和隐蔽工程检查。
C、组织分部工程的质量核定及单位工程的质量评定；
D、针对不合格品发出“不合格品报告”或“质量问题整改通知”，并监督检查其落实。
E、负责定期组织质量讲评、质量总结，以及与业主和业主代表、监理进行有关质量工作的沟通和汇报。
2、施工准备
2.1 技术准备
2.1.1内业技术准备
1.认真阅读、学习施工图纸。学习施工规范、操作程序，写出读图记录并参加图纸会审与设计交底。
2.根据图纸、图纸会审与设计交底记录制定相应技术措施及作业指导书报上级技术负责批准。
3.学习施工方案，项目技术负责人向施工员进行施工技术交底。
4.施工员认真向工人进行施工技术交底及施工安全技术交底。
5.备齐施工过程中的技术规范和参考资料，以及该工程所需的技术资料表格和工程质量验收表。
6.提供业主合同文件中要求的资料、配合业主办理相关手续。
7.对施工过程中特殊专业工种工人进行培训考核并持证上岗，所需设备进行检查验收，达到要求的工人、设备方可投入到工程施工当中。
2.1.2外业技术准备
1.现场详细调查及土建施工情况监控，特别是基础开挖过程岩石的取样和岩石切面的完整性。
2.建立原材料计划、劳动力计划具体实施，组织入场及检验工作。原材料、劳动力均由考核合格的供货方、合格劳务承包商提供。
3.出具相关材料及设备的测试、检测、试验合格资料。
4.技术准备工作由项目经理组织、技术负责主持分工，必须做到：准备项目齐全、执行目标正确、内容完整齐备。超前计划布局、及时指导交底、变动反应迅速，重在检查落实。
2.2 试验与检验准备
工程施工中，工程试验工作尤为重要。针对本工程制定出具体详细的试验计划，报业主、监理公司审批后严格实施。
2.2.1试验与检验管理程序.
本工程检验和试验由由项目技术负责人负责，施工、材料部门协助配合，试验员具体实施的管理程序。
1.材料送检程序：材料进场——材料员验收数量及质保书——技术内业收集资料向监理报验——通知试件工见证取样送检——取回报告—数据检查、分析—交内业处存档备查，并报送监理检查
2.过程检验送检程序：施工过程准备——施工的同时随机见证取样制作试样——按周期静置或养护——送检——取回报告——数据检查、分析――交内业存档备查，并报送监理检查
2.2.2试验与检验的管理要求
1.技术负责人——负责对试验工作总体安排，理顺管理体制，明确各部门主要人员职责。按照国家现行规范、规程、产品标准，监督检查检验试验计划的实施。
2.各专业工长——要对各自负责的专业施工质量负直接责任。按计划在工程施工过程中，检验试验负责，根据工程进度计划，提前安排和通知相关部门以及人员，做好材料准备。
3.材料员——对供应物资的质量负责，不但要提交完整的出厂证明，对那些明确规定进场后经复验才能用的材料，清点核实数量，外观质量检查，根据验收批要求，及时通知试验员按规定见证取样送检。如不通知，发生漏做、少做试验，甚至把不合格品用到了工程上，物资部门负责。
4.试验员——接受物资部门和专业责任工程师的委托，协助取样，成型混凝土、砂浆试块和材料试验样件等，统一编号管理，做好试块养护工作，到龄期试块的强度试验工作，试验记录。对工程所有进场原材料检验和过程检验的取样、制作、送检工作的具体操作。确保各试件的真实性、代表性、有效性、及时性，部位标识清晰明了，送检及时，报告取回及时。
5.技术内业负责工程所有检测报告的保管、评定、审查、存档备查，向监理报验。
6.凡规定必须经复验的原材料，必须先委托试验，合格后才能使用的原则。主要有：钢筋、水泥、砂、石、砖、防水材料、混凝土外加剂、砌块材料，防水材料等。其中水泥可得出快测强度或短龄期强度合格后使用。
7.遵守上道工序必试项目试验合格后才进入下道工序施工的原则
主要有钢筋连接试验、混凝土结构工程试验。钢筋连接试验合格后才能浇筑混凝土，混凝土结构工程合格后才能进行装饰装修施工。
8.坚持有见证试验工作
本工程实行有见证试验，有见证取样和送检是在监理人员的见证下，由施工人员在现场取样，送至指定的试验室进行试验。送检试样在现场施工试验中随机抽取，不得另外进行。施工过程中，见证人按照有见证取样和送检计划，对施工现场的取样和送检进行见证，并在试样或其包装上作出标识、封志。标识和封志标明工程名称、取样名称、部位、日期及样品数量，并有取样人和见证人签字，见证人制作见证记录，见证记录应列入施工技术档案。
9.不合格品的处理方法：严格按检验和试验的 程序规定，对查出质量不合格的原材和半成品进行退货外，还要根据控制过程及时写出处置的方法和书面记录，以备查阅。
10.资料管理：严格按试验资料管理制度进行管理，试验资料是保证施工过程质量的合格证，做好实验资料的管理工作，是施工阶段质量控制重要环节。所以在施工过程中，对试验人员在现场取样、送样、各种复检报告都必须及时准确，作好记录，以备查阅。
3、施工平面布置与管理
3.1 现场布置原则与标化管理要求
3.1.1 布置原则：
科学、合理、文明、规范：
（1）职工生活区与施工生产区分开，以便于管理。
（2）现场满浇素混凝土硬化，建立有效的排污系统。
（3）现场分阶段（基础、主体、装饰）布置，充分利用现场每一寸土地。
（4）充分考虑周边环境，做好防护、亮化、绿化工作。
3.1.2 标化管理：科学规范，卫生整洁
（1）标化管理由项目经理负责，日常工作由标化负责人与物管员负责实施。
（2）实行平面图管理，经项目经理审批后实施，现场划区包干，材料标识堆放。
（3）生活区轮流值班，定时打扫，每周检查评比。
（4）生产区挂牌施工，谁做谁清，随做随清，工完料净现场清，以组为单位实行旬查考核。
（5）施工大门净化，亮化。
（6）楼上隔层设尿桶，专人打扫，禁止随地大小便。
（7）现场与若干楼层设吸烟室，施工现场禁止吸烟。
3.1.3 施工现场平面布置图。（附图1）
3.2 施工现场用电平面布置
3.2.1 电源概况：
建设单位在现场设置了现场施工电源，根据机械设备实际使用情况已能满足施工需要。
3.2.2 现场线路布置：
（1）本工程的临时用电采用TN-S供配电系统，现场临时用电干线供电采用五蕊电缆或绝缘铜导线架空敷设，施工机具采用电缆供电，生活用电采用绝缘塑料三蕊护套线供电；供电干线依据施工现场实际情况，全部采用YC系列电缆。
（2）线路布置，供电干线沿现场围墙供至各分配电箱，跨越主要通道的干线均埋地60CM以下，外加保护套管。
（3）凡单机功率在30KW以上的用电设备，均由总配电室直接供电，在该设备3米内设独立开关箱，并有明显标识。
（4）现场采用“三级配电三级保护”。即总配电柜—-分配电箱—-移动式开关箱，
每级都设漏电保护装置。
（5）生活区职工宿舍敷设日光照明、空调、插座三路总线，均单独控制。
（6）楼层供电：由分配电箱引出干线，经主楼管道井向楼层供电，每二层设分配电箱壹只，分别向本层及上、下一层供电，各楼层施工时，设移动式开关箱。
3.2.3 安全技术措施：
（1）所有临时施工均采用橡套电缆供电，临时干线采用五蕊电缆，实行埋地的线缆，套管保护，架空线跨越主要通道时，线缆最低点与地面净高不小于5M。
（2）所有施工设备必须进行保护接零。
（3）在总配电室及分配电箱处保护零线须进行重复接地，按地电阻≤4Ω。
（4）总配电室的照明不同临时用电的控制。
（5）实行“一机一闸一漏”，漏电开关不动作电流动力不大于30MA，照明不大于15MA，动作时间小于0.1S。
（6）单相或二相用电，坚持保证三相用电平衡的原则，照明干线须采用三相线和工作零线同时引出，均匀负荷等。
（7）楼梯间及阴暗潮湿场所，采用36V安全电压供电。
（8）建立临时用电的“五大制度”，执行安装、检修的“八大措施”等。
（9）各供电干线、支线，须在控制电器上写字标识清晰。
3.3 施工现场用水现场平面布置
3.3.1 水源概况：
建设单位在现场提供了施工水源一处，根据消防及施工要求已能满足。
3.3.2 施工用水现场平面布置：
本工程的施工用水在±0.00以上，施工用水采用橡胶管和给水管连接供水。消防用水除施工用水可以利用外，另外在现场设置蓄水池，用来灭火。
3.4 现场主要垂直施工机械布置
设一台QTZ40塔吊，详见平面布置图。塔吊在基础施工前安装。

4、工程测量
4.1 测量仪器与专业人员的配备
在工程施工中，测量放线占有重要地位，它直接影响工程质量、进度、效益等，特别是本工程为高层建筑，外形复杂，搞好测量放线显得尤为重要，本工程平面测量用方格网，直角坐标法测量，所有定位的点的位置必须事先准确计算，并经监理工程师认可后，方可施测。
4.1.1专业人员配备：成立测量小组由测量专业工程师任组长，负责制定方案、设定测量路线，负责仪器的操作和维护保养。设专业测量员2名，负责测量工作及数据整理与记录等。
4.1.2测量器具配备（见拟投入的主要施工机械设备表）。
4.2 轴线控制
根据现场环境，轴线的引测采用内控，使用经纬仪测量投点，相应校核逐层引测，即将经纬仪架设在地面控制点，向±0.00楼面投点，上引轴线，形成内控投影网，作为上部结构施工竖向控制与相互校核的依据，各层楼面上的投点经监理复核无误后，由木工弹出墨线标明，依据控制线再放出建筑各细部点。
4.3 装修施工测量
4.3.1 在结构施工测量中，按装修工程的要求将所需要的控制点、线及时弹在墙、板、梁上，作为装修施工的控制依据。
4.3.2地面：在四周墙上弹出50cm水平线，作为面层施工高程控制线。
4.3.3墙面：结构施工中，在墙体两侧弹出墙边线和50cm控制线，根据墙边控制线进行面层施工。
4.3.4 门窗洞口：室外墙体结构完成后，用经纬仪在窗口中间投测竖向控制线，再根据首层外墙+50cm线用钢尺传递高程并弹在墙上。室内洞口竖直控制线根据轴线关系弹出，水平控制线由+50cm线向上量出，保证门窗相对位置准确。
4.3.5 电梯井道控制：在结构施工中，从电梯井底层开始，以结构施工控制线为准，及时量测电梯井净空尺寸并测设电梯井中心控制线。
4.3.6 楼梯：根据上下层弹出墙面上的+50cm线，按踏步数量均匀分布作为楼梯控制线。
4.3.7 专业管线施工的控制：在施工中严格控制各种管线的标高、坡度，尤其是管线的正确走向。

4.4 高程控制
依据水准点引测±0.00标高线，选三个角点用钢卷尺由基点连续量出楼层标高基准点用水准仪抄测并相互校核，不得套层测量，以防止累积误差。

4.5 沉降观测
沉降观测点的设置，在征徇设计人员确定，基准点可利用附近国家控制点或在现场适宜处设置。沉降观测点埋置建筑安装工程质量监督站的相关文件执行。
沉降观测采用闭合法按三等水准测量要求进行，观测资料专人保管，每季度根据观测结果绘一份沉降量与时间关系曲线图——沉降分布曲线图报送业主、监理方，最终纳入工程资料一并存档。
4.5.1 沉降观测的方法和一般规定：
（1）沉降观测工作的要求：
沉降观测是一项较长期的系统观测工作，为了保证观测成果的正确性，应尽可能做到四点：
A. 固定人员观测和整理成果；
B. 固定使用的水准仪及水准尺；
C. 使用固定的水准点；
D. 按规定的日期、方法及路线进行观测。
4.5.2 沉降观测点的首次高程测定：
沉降观测点首次观测的高程值是以后各次观测用以比较的根据，如初测精度不够或存在错误，不仅无法补测，而且会造成沉降工作中的矛盾现象，因此必须提高初测精度。
4.5.3 观测方法及作业中应遵守的规定：
使用精密水准仪进行后、前、前、后观测，观测应在成像清晰、稳定时进行，有多个前视观测点时前视各点观测完毕以后，应回测后视点，最后应闭合于水准点上。
表5—1 一个测站上观测限差应符合测量规范要求
类 别
项 目
高精度
较高精度
中精度
视线长度（m）
≤20
≤30
≤40
前后视距差（m）
≤0.5
≤0.5
≤1.0
前后视距累计差（m）
≤1.5
≤1.5
≤3.0
视线离地面高度（m）
≥0.5
≥0.5
≥0.5
基铺分划读数差（mm）
≤0.2
≤0.3
≤0.4
基铺分划所测高差之差（mm）
≤0.3
≤0.4
≤0.6
4.5.4 测量人员配备
现场配置专业施工测量人员2名，进行轴线及标高控制点的引测及传递工作。其它细尺寸和辅助检查线，施工平面标高测设由施工员亲自实施。
4.5.5 测量仪器设备配置
自备电子经纬仪3台；DＳ3水准仪6台；50米钢卷尺6把; 5米钢卷尺20把;墨斗12个;吊线锤12个;5米铝合金塔尺6根；粗、细丝广线若干米；油漆（红色）、红、蓝铅笔若干支。
4.5.6测量复查、验收程序
测量负责将工程定位测量平面控制网、高程控制网引测完成，须由专职质检人员检查认同后，申请公司技术质量部门进行定位验收。公司验收合格后，请业主、监理进行定位验收合格并手续完善后方可进入基础开挖工序，未经验收决不允许进入下道工序施工。下道工序施工前专业施工员须对上道工序施工轴线、标高进行复测，即“换手复测”，减少因失误造成重复、累计误差。

三、工程主要施工工艺

工程施工总体部署

1、主体工程部分
1.1 土方开挖与回填
1.1.1 施工顺序及工艺流程：
机械挖土→验槽→垫层施工→放柱基边线十字轴线→按边线支柱基侧模板→绑底板钢筋→浇砼→基础验收→回填土
1.1.2 土方开挖
为保证工程质量，土方工程施工应做到：
（1）施工区域内的水准点必须妥善保护，必要时用混凝土镶牢。
（2）土方施工前，对操作人员进行施工方案中操作方法、质量标准和安全规程的书面和口头交底，在施工过程中应随时检查执行情况，如发现有违反，应立即给予纠正。
（3）在开挖过程中，对平面位置，边坡坡度和标高等，进行测量，校核其是否符合设计要求。
机械挖土时，人工配合，因开挖深度不大，土方开挖一步到位，开挖时，为防止机械破坏原土，留200mm厚，采用人工清运。土方开挖后，及时请有关人员进行地基验槽，并做好验槽记录工作。
（4）地基开挖经设计人员、监理、甲方等有关人员验收后，进行素砼垫层，垫层前先做好标高点，垫层土质必须符号实际要求，必须尽量保证基底无积水，砂石的级配要符合要求，拌和均匀，铺设厚度符合设计要求。
（5）进行素砼垫层前先定好控制标高点，边浇边用平板振动器振实，表面用木槎板槎平打毛，表面平整度要求在±8以内，养护达到一定强度后，弹出轴线，进行钢筋绑扎。
1.2 基础垫层
基础垫层施工的主要控制要点是标高和砼强度，在砼垫层浇筑前，应对基底土质完成验收，对有扰动或设计不符、有变化的基土针对不同情况加以处理。如基土湿而松软时可在上部铺10cm厚的砾石层，并加以夯实，再浇砼垫层。
1.3 独立柱基及设备基础
1.3.1独立柱基及设备基础开挖前，均作200高，120宽的C10砼边框，以作基础定位放线的投射点，并防止在基础开挖过程中，场内积水流入坑（槽），挡土等作用。
1.3.2在基础开挖施工中，每个基坑均搭设防雨棚，基坑周边搭设防护架。独立柱基基坑开挖土石方，采用手动葫芦作为土石方垂直吊运工具。
1.3.3基础施工阶段，在基础施工前，在现场作排水明沟，断面为300×400，坡度0.5％。经沉砂井沉淀后，直接排入市政排水管网。商品砼泵机位置设排水明沟和沉沙井，施工用水经明沟流入沉砂井，经沉砂井沉淀后，临设生活用水经沉砂井排入市政管道。
1.3.4基础开挖后土石方采取现场集中堆放，由人工配合塔吊进行转运，现场集中堆放场地布置点详施工平面布置图。塔吊不能覆盖范围采用人工转运至堆放场地。
1.3.5由于工期紧，基础施工采用全面开挖的方式进行施工。
1.4 基础钢筋工程
（1）钢筋施工顺序
翻样→配料→梁底板钢筋绑扎→班组自检→项目部检查→报监理、业主、质检部门验收→下道工序施工
（2）钢筋进场和复试必须严格按照要求抽检，未拿到质保书和复试报告，不得使用，对锈蚀等不符合规范要求的不得使用，底板钢筋保护层应符合图纸要求。
（3）钢筋制作安装应严格按翻样单进行，成型钢筋编号挂牌，以免混用，绑扎按翻样要求顺序进行，钢筋焊接接头必须现场进行抽样，进行物理焊接试拉试验，合格后方可进行下道工序。
（4）钢筋加工的各道工序，都应建立质量交接制度。钢筋绑扎安装完毕后，必须经过检验，并办理隐蔽工程验收签证手续。
1.5 基础砼工程施工,模板工程
1.5.1 基础梁采用木模板钢支撑。
1.5.2 基础模板采用胶合板，模板制作按木模翻样要求进行编号备用，立模按模板翻样详图施工。确保模板、支撑的可靠性并且有足够的强度和刚度，对模板工程所用的材料必须认真检查选取，不得使用不符合质量要求的材料，模板工程施工应制作简单，操作方便，牢固耐用，运输整修容易等特点。
1.5.3 施工时，先放样弹线，按图纸弹出工程结构的外轮线，还应弹出模板的安装线或检查线，施工轴线，标高线，几何尺寸必须正确。
1.5.4 模板施工前，要求场地干净，平整，所有予埋件及予留孔洞，必须检查验收，确认准确无误后，请监理工程师验收签证。
1.5.5 模板施工，必须严格按弹出线施工，保证构件轴线尺寸，结构标高，几何尺寸准确，立模时严格按立模翻样详图施工，保证模板，支撑的可靠性，若有影响模板施工处应及时整改，竖向结构的钢筋和管线先用架子临时支撑好，以免其任意歪斜造成模板跑位。
（1）振动棒插点梅花形插入，间距300-500左右。振捣时，要“快插”“慢拔”，以防止混凝土表面先振实，而下面混凝土发生分层、离析现象及防止快拔时，砼来不及补充，留下空间。振动棒插入混凝土后应上下抽动，幅度5-10cm，以排除砼中空气。
（2）振动时视砼表面呈水平不再下沉，不再出现气泡，表面泛出灰浆水宜约20-30S。
（3）振捣时振动棒不宜紧靠模板，且应尽量避免振动棒碰撞模板、钢筋，予埋件，以防止跑模、钢筋位移等。
（4）当混凝土分层浇筑
