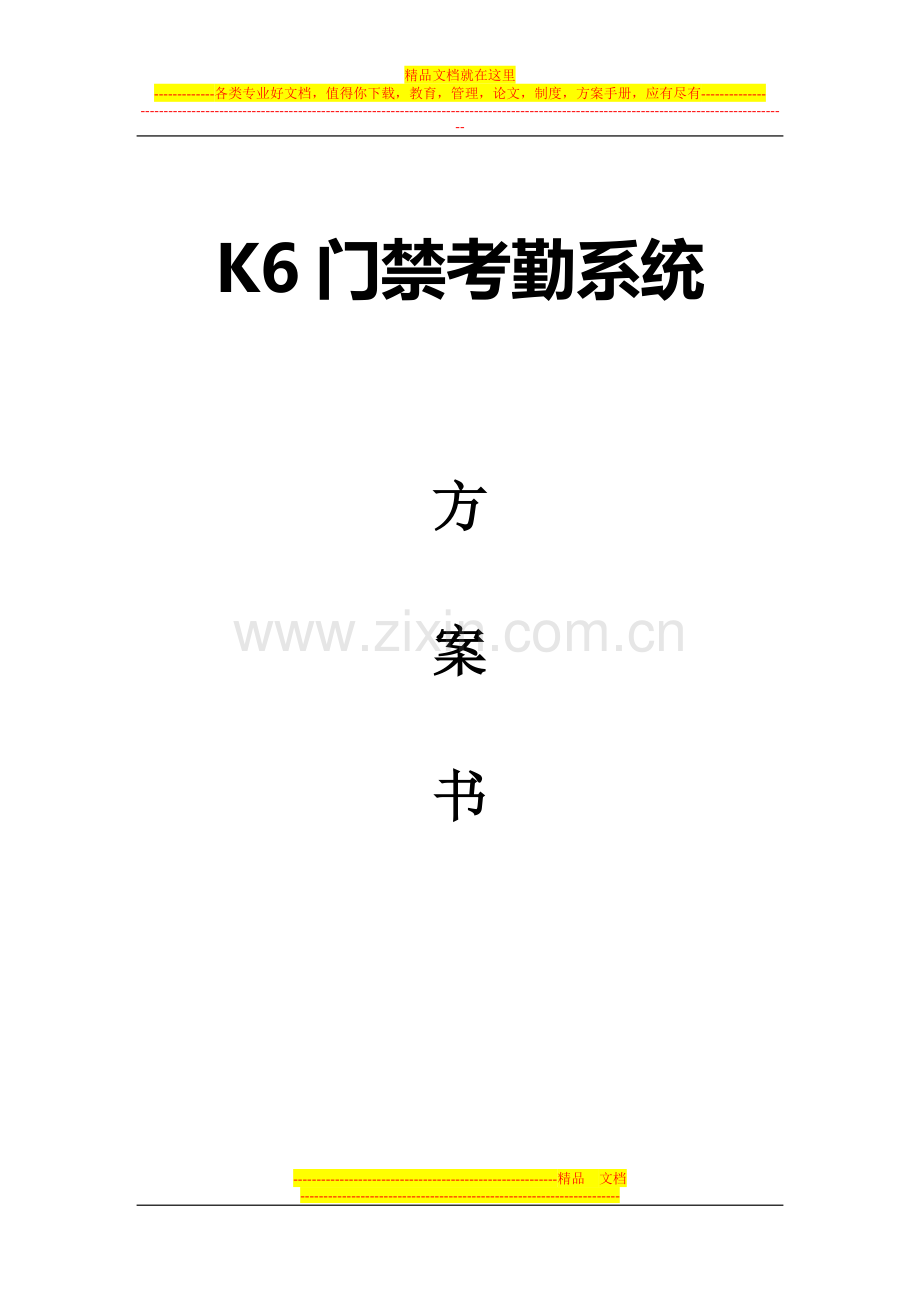

K6门禁考勤系统

方

案

书

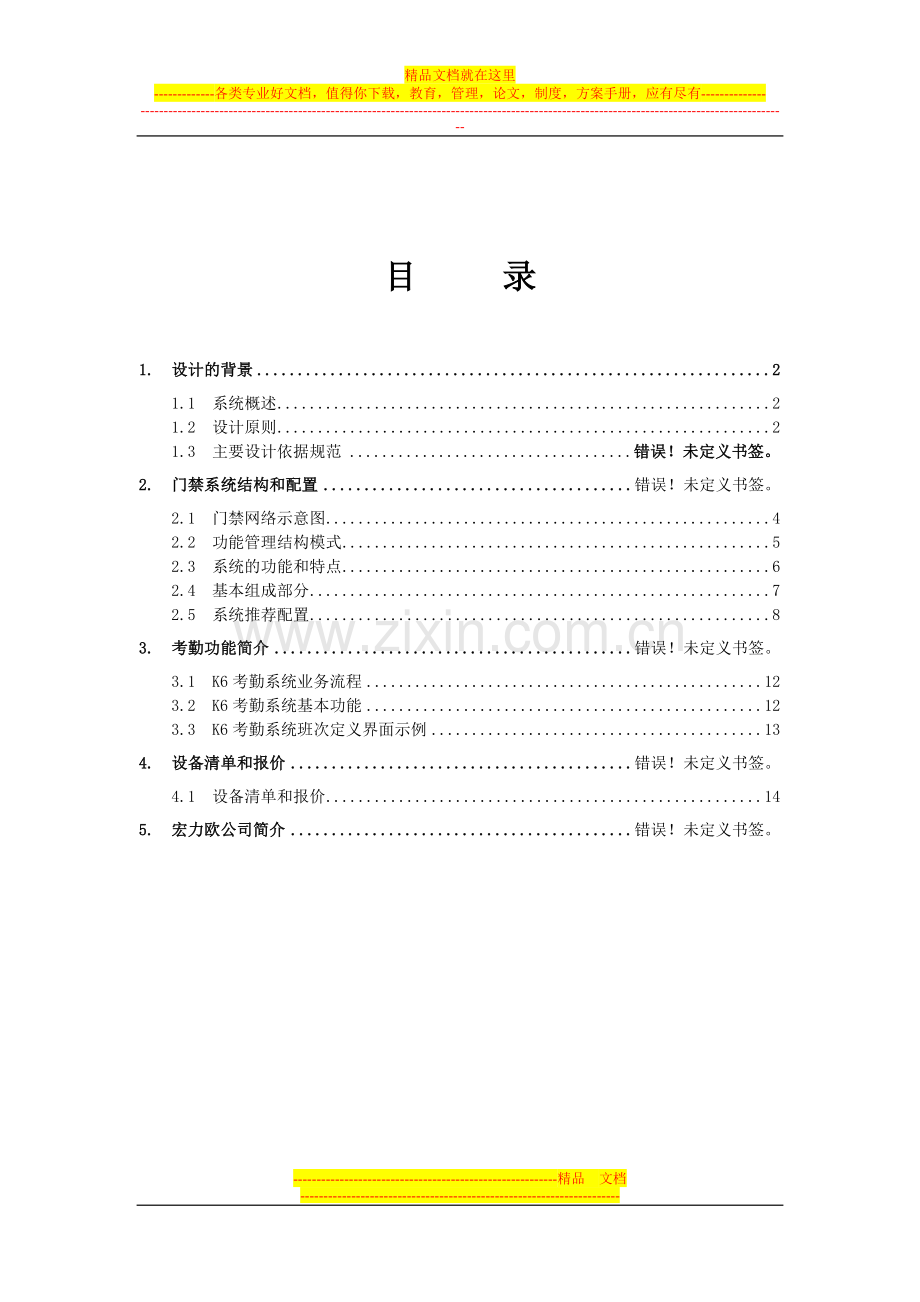

目　 录

1.　设计的背景 2
1.1　系统概述 2
1.2　设计原则 2
1.3　主要设计依据规范 错误！未定义书签。
2.　门禁系统结构和配置 错误！未定义书签。
2.1　门禁网络示意图 4
2.2　功能管理结构模式 5
2.3　系统的功能和特点 6
2.4　基本组成部分 7
2.5　系统推荐配置 8
3.　考勤功能简介 错误！未定义书签。
3.1　K6考勤系统业务流程 12
3.2　K6考勤系统基本功能 12
3.3　K6考勤系统班次定义界面示例 13
4.　设备清单和报价 错误！未定义书签。
4.1　设备清单和报价 14
5.　宏力欧公司简介 错误！未定义书签。

1.　设计的背景

1.1　系统概述

随着高科技的蓬勃发展，智能化管理已经走进了人们的社会生活，一座座智能化大厦拔地而起，适应信息的时代需要,作为跨世纪使用的建筑,必须在功能上满足当前和未来发展的需求,成为文化和经济发展的基地。
感应式IC卡出入管理控制系统（简称门禁系统），具有对门户出入控制、实时监控、保安防盗报警等多种功能，它主要方便内部员工或住户出入，杜绝外来人员随意进出，既方便了内部管理，又增强了内部的保安,从而为用户提供一个高效和具经济效益的工作环境。它在功能上实现了通讯自动化(CA)、办公自动化 (OA) 和管理自动化 (BA), 以综合布线系统为基础,以计算机网络为桥梁,全面实现对通讯系统、办公自动化系统的综合管理。
门禁系统系统作为一项先进的高科技技术防范和管理手段，在一些经济发达的国家已经广泛应用于科研、工业、博物馆、酒店、商场、医疗监护、银行、监狱等，特别是由于系统本身具有隐蔽性，及时性等特点，在许多领域的应用越来越广泛。
深圳市宏力欧科技有限公司应社会发展的要求，推出门禁系列非接触IC卡门禁管理系统。系统采用了国际最先进的非接触IC卡技术，并使之尽善尽美。这一系统的推出给社会、企业的管理带来了极大的方便，并引起极大的反响。

1.2　设计原则
由于安全性和高效率管理的需要，门禁系统的设计应遵循下列原则:
1、系统的实用性
门禁系统的内容应符合实际需要, 不能华而不实。如果片面追求系统的超前性, 势必造成投资过大,离实际需要偏离太远。因此, 系统的实用性是首先应遵循的第一原则。同时，系统的前端产品和系统软件均有良好的可学习性和可操作性.特别是操作性,使具备电脑初级操作水平的管理人员,通过简单的培训就能掌握系统的操作要领,达到能完成值班任务的操作水平.
2、系统的稳定性
由于门禁系统是一项不间断长期工作的系统，并且和我们的正常生活和工作息息相关，所以系统的稳定性显得尤为重要。要求系统要有一年以上市场的成功应用经验,拥有相应的客户群和客户服务体系。
3、系统安全性
门禁系统中的所有设备及配件在性能安全可靠运转的同时, 还应符合中国或国际有关的安全标准, 并可在非理想环境下有效工作。强大的实时监控功能和联动功能，充分保证使用者环境的安全性。
4、系统可扩展性
门禁系统的技术不断向前发展, 用户需求也在发生变化, 因此门禁系统的设计与实施应考虑到将来可扩展的实际需要, 亦即: 可灵活增减或更新各个子系统, 满足不同时期的需要, 保持长时间领先地位, 成为智能建筑的典范。系统设计时,对需要实现的功能进行了合理配置,并且这种配置是可以改变的,设置甚至在工程完成后,这种配置的改变也是可能的和方便的.系统软件根据开发商符合不同历史时期市场的需求进行相应的升级和完善,并免费为相应的应用客户进行免费的软件升级.同时，可以扩展为考勤系统、会议签到系统、巡逻管理系统，就餐管理系统等一卡通工程。
4、系统易维护性
门禁系统在运行过程中的维护应尽量做到简单易行。系统的运转真正做到开电即可工作, 插上就能运行的程度。而且维护过程中无需使用过多专用的维护工具。从计算机的配置到系统的配置,前端设备的配置都充分仔细地考虑了系统可靠性,并实施了相应的认证.我们在做到系统故障率最低的同时,也考虑到即使因为意想不到的原因而发生问题时,保证数据的方便保存和快速恢复,并且保证紧急时能迅速地打开通道.整个系统的维护是在线式的,不会因为部分设备的维护,而停止所有设备的正常运作.
总而言之，该文化中心作为面向二十一世纪的建筑,智能化系统首先要具有先进性,以适应未来发展的需要。因此设计的思路必须超前,选用的系统设备和软件必须是目前国际上比较先进的。

1.3　主要设计依据规范
1. 国际综合布线标准 ISO/IEC11801
2．《民用建筑电气设计规范》JGJ/T 16-92
3．《中华人民共和国安全防范行业标准》 GA/T74-94
4．《中华人民共和国公共安全行业标准》 GA/T70-94
5．《监控系统工程技术规范》 GB/50198-94

2.　门禁系统结构和配置

2.1　门禁网络示意图

2.2　功能管理结构模式

模式一：单向感应式 （读卡器＋控制器＋出门按钮＋电锁）
使用者在门外出示经过授权的感应卡，经读卡器识别确认合法身份后，控制器驱动打开电锁放行，并记录进门时间。按开门按钮，打开电锁，直接外出。、
用于安全级别一般的环境，可以有效地防止外来人员的非法进入。是最常用的管理模式。

模式二：双向感应式 （读卡器＋控制器＋读卡器＋电锁）
使用者在门外出示经过授权的感应卡，经读卡器识别确认身份后，控制器驱动打开电锁放行，并记录进门时间。使用者离开所控房间时，在门内同样要出示经过授权的感应卡，经读卡器识别确认身份后，控制器驱动打开电锁放行，并记录出门时间。
适用于安全级别较高的环境，不但可以有效地防止外来人员的非法进入，而且可以查询最后一个离开的人和时间，便于特定时期（例如失窃时）落实责任提供证据。

模式三：联网模式
联网模式是通过485/232信号转换器将若干个单向感应门禁模块和双向感应门禁模块连接成一个集中管理管理的中大型门禁系统。一个485/232信号转换器可以串联负载128台控制器。每台控制器分别控制 1－4个门。一台电脑就可以通过串口对所有的门禁考勤系统进行集中管理。
所有模式都可以定义为门禁考勤一卡通管理模式。

2.3　系统的功能和特点

ü 可以树立公司、大厦或机关办公场所规范化管理形象，提高管理档次，同时规范化内部的管理体制。
ü 一张感应卡可以代替所有的大门钥匙，且具有不同的通过权限，授权持卡进入其职责范围内可以进入的门。所有的进出情况在电脑里都有记录，便于针对具体事情的发生时间进行查询，落实责任。
ü 可以将不受欢迎的人员拒之门外，例如可以杜绝传销、保险等行业的业务员在未经许可的情况下擅自闯入您的办公室，干扰您正常的办公秩序。同行的竞争者不会轻易地进入您的办公或开发场所顺手拿走您的业务资料或核心技术资料。您可以有充裕的时间在存心刁难的上级主管单位人员进入您办公室之前处理好相应的文件。
ü 如果员工的感应卡遗失可以在系统内即时挂失，这样即使其他人捡到了该感应卡也无法进入公司，这样相对与普通机械锁要方便得多，您不必为了安全起见重新换锁，为每个人重新配钥匙。对于辞职或开除、离开的人员感应卡采用禁用的方式，该员工以后都无法进入公司进行窃取或破坏等报复活动，如果您不采用感应卡门禁管理方式，您恐怕为了以防万一必须多次更换大门的锁。
ü 采用先进的国际内部加密协议，外人无法通过机械或其他高科技方法打开您的电锁进入您的场所。而其他诸如密码门禁，机械锁都无相应安全机制，可以通过电路短路或万能钥匙轻易进入您的场所。
ü 可以进行软件强制性操作，例如您在办公室里正进行秘密重大的协商或电话，不想被人打扰，您可以通过软件的功能强制门关闭，这样即使授权的持卡人员也无法进入，进行完毕后，您可以通过软件恢复系统正常。
ü 可以实时监控门的状态和感应卡执卡者的出入状况，并可以比较显示照片，避免非法持有者冒充进入。
ü 建议采用原装全天候读卡器，防水防静电，确保系统的稳定运行。系统对设备的故障进行自检和跟踪监测,并有灯光提示,以便维护人员及时维修。系统运行时无需连接专用电脑，停电时系统信息不遗失，并可以配备UPS后备电源，维持系统的正常运作。优质的产品和完善的售后服务体系免除您的后顾之忧。
ü 基于Windows的全中文操作系统，界面友好，操作方便简单。普通文员就可以胜任相应管理软件操作。
ü 系统扩展性好，具有联网功能，并可建设成一卡通系统.。

2.4　基本组成部分

读卡器： 通过射频感应原理，识别感应卡内置加密卡号。
感应卡：存储用户的不可复制和解密的ID号。
数据存储控制器：存储感应卡权限和刷卡记录，并中央处理所有读卡器上传信号，负责和计算机通讯和其他数据存储器协调，配合管理软件的智能处理中心。
电锁：电动执行机构。
485/232信号转换器：对所有数据存储器进行联网和远距离通讯。
管理软件：通过电脑对所有单元进行中央管理和监控，进行相应的时钟、授权、统计管理工作。
开门按钮：出门可以设置为按按钮出门。
电源：提供系统运作电源和电锁的执行结构的电源供应。

2.5　系统推荐配置

1、读卡器和感应卡推荐配置
门禁读卡器

型号：
Y-ZYD Y-KHD
尺寸:
123mm*76mm*23mm 121mm*46mm*22mm
读取距离:
8-14cm
工作电压:
+12 VDC 80mA
传输距离:
最大100米
输出格式:
Wiegand 26 bit 国际标准
性能特点:
带声音和灯光控制. 防错接保护设计. 抗干扰设计

技术先进，外型美观，信能稳定，性能价格比高，实用等特性。读卡感应距离 10-12.7cm。兼容各种EM感应卡。品质优良，价格适中，有黑色和银色可选。

EM感应厚卡 86mm*54mm*1.8mm 白卡,感应性能最好.质地坚韧，耐用。
EM感应薄卡 86mm*54mm*0.76mm 信用卡规格,超薄，美观实用。

2、控制器推荐配置
D-K612系列联网型数据存储控制器
D-K系列数据存储控制器采用领先国际先进水平的高速运算电路以及Flash海量存储技术单片机设计，集处理、存贮、通讯功能于一块印制电路板上，具有同通讯口终端快速拆除的特点，软件监控每个口的通讯活动，选用记忆接口处理单元，可支持由上级站装入的微程序控制存贮器。单片机设计具有固有的可靠性，而扩充了瞬态保护功能，自动自检功能更增强了这种可靠性。可以脱机存储感应式IC卡读卡器的wiegand26 格式的读卡信息、时间信息和当时的状态信息。广泛用于门禁、考勤、签到、会员管理、消费、客户管理、停车场管理等感应式IC卡的应用系统。
领先国际先进水平的高速运算电路以及Flash海量存储技术设计,反应速度胜人一筹。
第十代产品更显成熟品味。广泛的成功案例使您更加放心。
平易近人的多语言Windows软件操作界面，简单实用，功能强大，无需专业知识即刻轻松掌握，安装快捷，培训更加轻松。
独立自主的知识产权和开放式的数据通讯协议，使您的系统集成更加便捷,享受更加周到、细致、尖端的技术支持。

根据贵单位的具体需求，推荐使用“双门双向门禁控制器 [型号：D-K812]”，该款控制器技术特性如下：
ü 尺 寸：160mm×106mm
ü 电 源：12VDC 4-7A ，功耗≤100mA
ü 发卡数量 20000张
ü 存储容量：10万条记录，停电后数据永不丢失
ü 读卡器输入格式：Wiegand 26 (兼容该协议下的一切读卡器,例如 Motorola 、HID、EM、Mifare one等
ü 控制门数量：双门双向
ü 开门延迟时间：1~600秒可调
ü 最大联网数：N*256台 （N表示计算机串口数，支持256个串口）
ü 作温度：-40℃——70℃
ü 工作湿度：10-90％，无冷凝
ü 通讯：RS232和RS485
ü 读卡器到控制器最大联机距离：100米
ü 具备门长时间未关闭报警、非法闯入报警、胁迫报警等功能
ü 具备强制门状态为常开或者常闭功能和远程开门功能
ü 具备多卡同时验证开门功能
ü 具备外接密码键盘功能
ü 具备互锁功能
ü 消防联动报警（设置后作单门使用）

3、电锁及其他配件推荐配置
电插锁：

型号名称: IBA-1291A 智能型电插锁
适用范围: 双开玻璃门
工作电压: 12 VDC
工作电流: START 0.9A STANDBY 0.3A
工作温度范围:- 40～70℃
工作湿度范围:0～90%RH
锁体尺寸: 205mm * 34mm * 43mm
性能特点: 7线，带跳线延时
电磁锁

型号名称: HLO 600-S 智能型磁力锁(电磁锁)
适用范围: 单向开 木门 防火门 铁门
抗拉力: 300公斤
工作电压：+12VDC
工作电流: 480mA
尺寸规格: 250mm * 42mm * 25mm

性能特点: 吸力强,容易安装,耗电量低,内置突波吸收器,自动消磁无残磁,低噪音,带门状态信号反馈,防腐蚀,使用寿命长.

电插锁无框玻璃门附件

型号名称: HLO1026 无框玻璃门电插锁附件
尺寸规格: 80mm * 49mm * 29mm
适用范围: 下无框双开玻璃门
性能特点: 喷砂金属面 带双门磁可左右装 美观小巧 精致耐用

网络通讯集线器

型号: HLO 485P 网络通讯集线器
尺寸规格: 103mm*82mm*22mm
输入格式: RS485/RS422
输出格式: RS232
负载能力: 256台终端设备
通讯距离: 1200米
性能特点: 防雷击 防浪涌 抗静电设计.

3.　考勤功能简介

3.1　K6考勤系统业务流程

考勤系统的基本流程是：由考勤管理人员对系统进行初始化，设定系统参数、考勤制度，设定排班规律，然后由系统记录被考勤人员的刷卡记录，并进行分析，最后，根据需要可将考勤结果报表输出或交工资管理系统。流程如下：

3.2　K6考勤系统基本功能

1) 系统采用非接触式IC或ID卡，实现考勤的智能化管理，同时可方便地扩充到门禁系统、饭堂系统、商店系统等；
2) 系统可将出勤工时分为白班、中班和晚班，方便不同类型的工时计算和中晚班津贴统计；
3) 系统将加班工时分为普通加班工时、周六日加班工时和节假日加班工时；
4) 系统可以处理周休日、节假日、请假、出差、加班等各种非正常出勤情况，可以定义休息日和半天上班情况；
5) 系统排班精确到每人每天，可以套用设定好的排班规律，100多种排班计划，满足自由排班需要；
6) 系统引入了“会计期间”概念，实现考勤报表和薪资系统的时间范围接口；
7) 报表可打印输出或输出到Excel、Txt文档等；

3.3.　K6考勤系统班次定义界面示例

4. 设备清单和报价

4.1　设备清单和报价

序号
名 称
规格型号
单位
数量
代理单价
合计
1
（双门）门禁控制器
D-K812
台

400

读卡器
HDK-DW26/L
只

门磁
CK03
只

出门按钮
IBA-K10
只

消防紧急按钮

只

电插锁
IBA-1291A
把

通信转换器
Z-485/422
台

门禁电源
HMJDU-1230
只

感应卡
EM厚卡
张

总 计

注：1、以上报价为不含税价
2、以上清单不包括工程材料

5.　宏力欧科技有限公司简介

5.1　公司简介

深圳市宏力欧科技有限公司是一家高新技术企业，致力于智能卡“一卡通”系统的开发与销售，为客户提供关于智能卡“一卡通”的全面解决方案。
　　深圳宏力欧拥有业界最宽、最完整的智能IC卡应用产品线，拥有业界领先的身份识别技术、产品制造及服务平台。深圳欧力欧自主研发生产了K6品牌的“一卡通”系列产品，涉及：企业一卡通、校园一卡通、小区一卡通。其应用系统包括：门禁管理、考勤管理、消费管理、节能管理、车辆管理、巡更管理等应用系统。
　　公司现拥有员工50多人，其中80%具有大专以上学历。高素质人才的聚集，为公司后续产品的研发及企业的可持续发展打下了坚实的基础。
深圳宏力欧拥有自己的产品研发中心和生产基地，从产品的开发、物料采购、焊接、组装、测试、老化、到包装、维修都有一个完整的科学的质量控制体系。
公司一贯以服务顾客为宗旨，不断地完善品质管理。依靠科技求发展，不断为用户提供满意的高科技产品是我们始终不变的追求。以技术为核心，不断开拓创新，竭诚为客户提供性价比最高的产品及优质的售后服务。
我们的宗旨是：做最好的产品提供给您，您的满意是我们最大的荣誉。

我们的竞争优势：
1. 拥有雄厚的研发力量：资深的企业管理专家和从事开发10年以上的研发队伍。
2. 软件功能好，可读可写，适用于大型人员众多的企业，软件服务质量好。拥有在智能卡应用方面经验丰富的工程师，能为客户提供良好的工作服务和相关培训。
3. 平台可扩充性强。
4. 所有机具均为统一设计，统一规划，统一开发，统一生产。功能强大，制作过程专业。
5. 操作简单，数据不易丢失。
6. 生产各种不同功能类型的机具，适应不同用户的各种需求。

5.2　部分典型案例
1、爱普生技术（深圳）有限公司：食堂消费管理系统。
2、广东步步高电子有限公司：消费管理系统。
3、艾默生网络能源有限公司：消费、考勤、门禁 、通勤车售票管理系统，一卡通。
4、大统营科技（惠州）有限公司：考勤、门禁系统，一卡通。
5、技嘉电子（东莞）有限公司：消费管理系统。
6、中国南海石油有限公司蛇口基地：消费管理系统。
7、东部华侨城集团：消费、考勤、门禁系统，一卡通。
8、台湾光宝集团（广州基地）：消费管理系统，一卡通。
9、深圳市罗湖体育馆：场馆消费管理系统。
10、柳工机械股份有限公司：考勤、门禁，一卡通。
11、深圳市教苑中学：消费、考勤、门禁、巡更、医疗、图书管理、电控、一卡通。
12、深圳华侨城中学：、消费、考勤、门禁管理系统。
13、重庆三峡医学院：考勤、消费、图书、控水，一卡通。
14、成都立邦涂料有限公司：消费、考勤、门禁，一卡通。
15、四川九州应用电子有限公司：消费、门禁。
16、华东电力（望亭厂）：消费、考勤、门禁、网上订餐，一卡通。
17、乐美集团上海厂、苏州厂：消费、考勤、门禁，一卡通。
18、上海上钢五厂：门禁、消费系统，一卡通。

４.3　联络方式
电话及传真： [phone]
客服电话：[phone]
企业邮箱：sz-hlo@sz-
公司地址： 深圳市宝安区新湖路尚都花园1栋商场4B18
工厂地址：深圳市西乡固戍南昌第一工业区D栋3楼
