资源描述

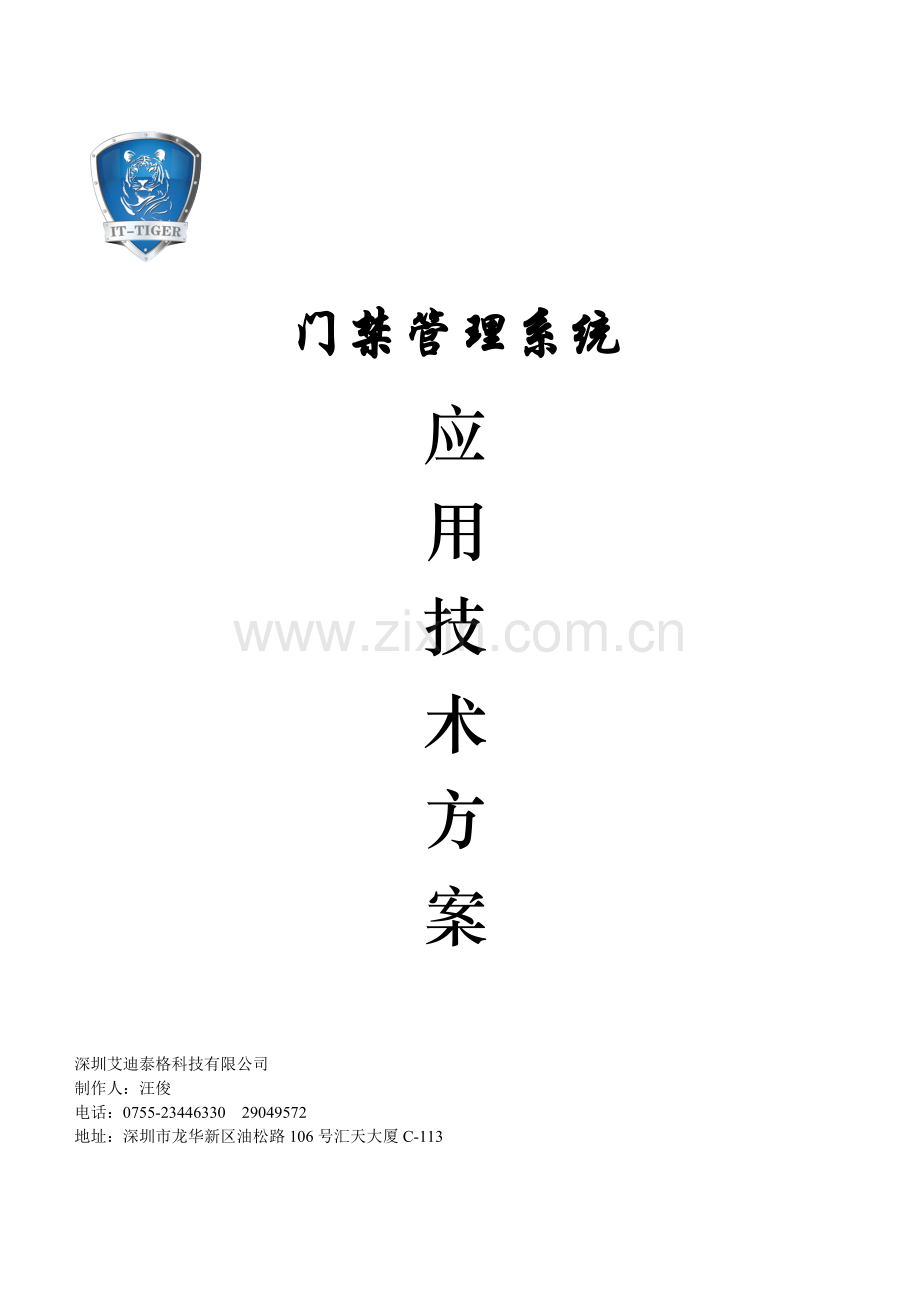

门禁管理系统
应
用
技
术
方
案
深圳艾迪泰格科技有限公司
制作人：汪俊
电话：0755-23446330 29049572
地址：深圳市龙华新区油松路106号汇天大厦C-113

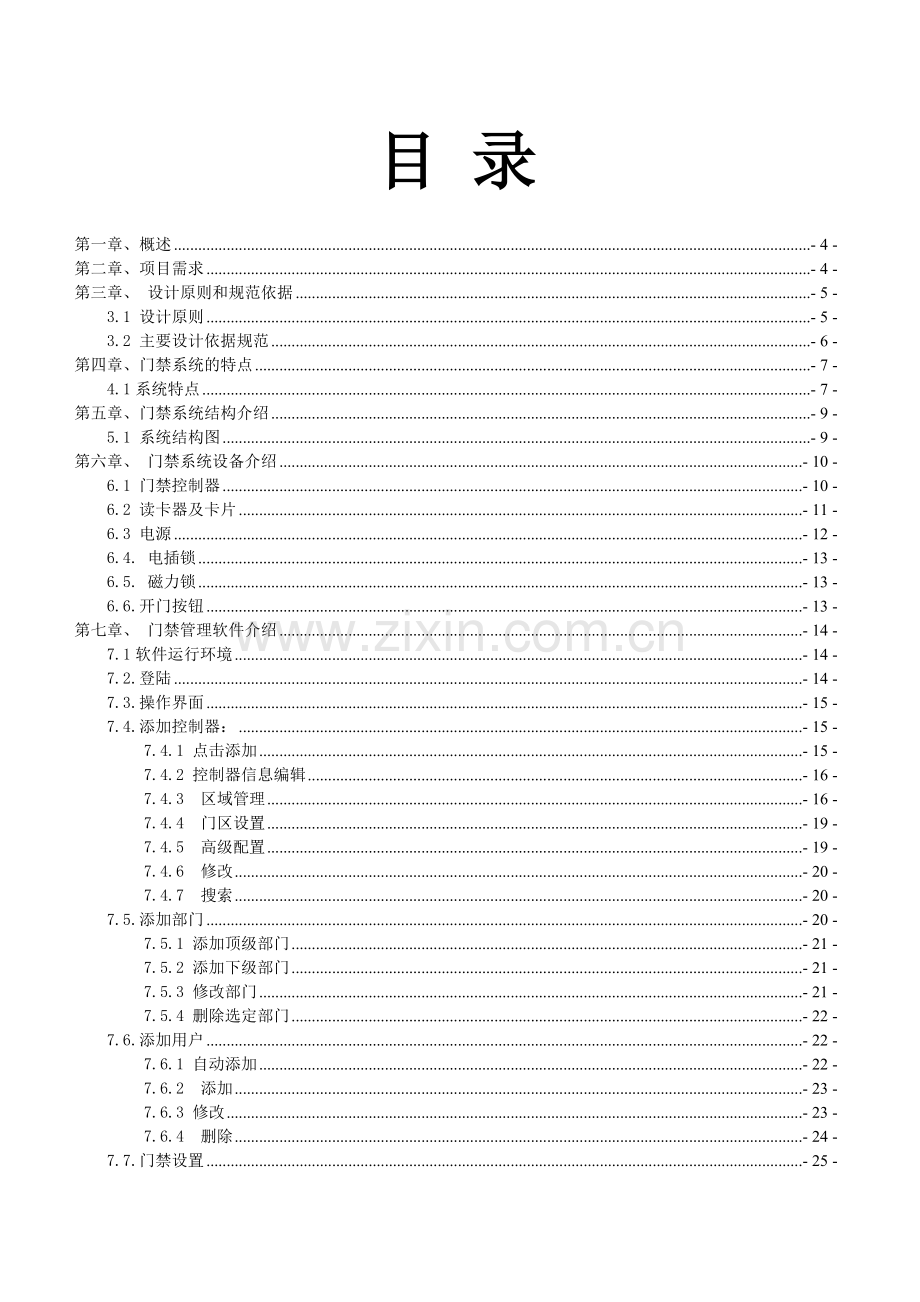

目 录
第一章、概述 - 4 -
第二章、项目需求 - 4 -
第三章、 设计原则和规范依据 - 5 -
3.1 设计原则 - 5 -
3.2 主要设计依据规范 - 6 -
第四章、门禁系统的特点 - 7 -
4.1系统特点 - 7 -
第五章、门禁系统结构介绍 - 9 -
5.1 系统结构图 - 9 -
第六章、 门禁系统设备介绍 - 10 -
6.1 门禁控制器 - 10 -
6.2 读卡器及卡片 - 11 -
6.3 电源 - 12 -
6.4. 电插锁 - 13 -
6.5. 磁力锁 - 13 -
6.6.开门按钮 - 13 -
第七章、 门禁管理软件介绍 - 14 -
7.1软件运行环境 - 14 -
7.2.登陆 - 14 -
7.3.操作界面 - 15 -
7.4.添加控制器： - 15 -
7.4.1 点击添加 - 15 -
7.4.2 控制器信息编辑 - 16 -
7.4.3 区域管理 - 16 -
7.4.4 门区设置 - 19 -
7.4.5 高级配置 - 19 -
7.4.6 修改 - 20 -
7.4.7 搜索 - 20 -
7.5.添加部门 - 20 -
7.5.1 添加顶级部门 - 21 -
7.5.2 添加下级部门 - 21 -
7.5.3 修改部门 - 21 -
7.5.4 删除选定部门 - 22 -
7.6.添加用户 - 22 -
7.6.1 自动添加 - 22 -
7.6.2 添加 - 23 -
7.6.3 修改 - 23 -
7.6.4 删除 - 24 -
7.7.门禁设置 - 25 -
7.7.1 高级功能 - 25 -
7.7.2 权限管理 - 27 -
7.7.3复制权限 - 28 -
7.8.设备控制台 - 29 -
7.8.1 实时监控 - 30 -
7.8.2 停止 - 30 -
7.8.3 下载设置 - 30 -
7.8.4 远程开门 - 31 -
7.9.系统设置 - 32 -
7.9.1 操作员管理 - 32 -
7.9.2 皮肤管理 - 34 -
7.10.报表 - 34 -
7.11.数据库 - 37 -
第一章、概述
深圳艾迪泰格科技有限公司是一家集研发、生产、销售全方位一体化的高新技术企业；公司立足深圳，辐射全国，为广大客户提供完善的安防一卡通系统解决方案、专业自动化控制系统解决方案，个性化定制系统解决方案。
公司旗下“IT-Tiger”品牌的系统产品，自创立以来，先后在工业园区、小区、学校、部队、企业里多次应用，并获得国家两项发明专利,既“无钥匙智能小区系统”和“智能电梯控制系统”；在“无钥匙智能小区解决方案”中有八个国内首创：国内首创停车场灯光管理系统，国内首创停车场空气质量控制系统，智能电梯控制系统中国内首创手机APP与电梯主控器通讯技术，国内首创电梯控制系统硬件故障旁通技术，国内首创远近距离混合读卡方式，国内首创多策略消防模式，国内首创STT语音播报技术，国内首创主控设备智能温控技术。
公司坚持“通过不断创新帮助客户获取持续价值”，针对不同行业需求，先后创新研发了众多自动化系统，在实际应用中得到了用户肯定，例如：太阳能热水控制系统、雨水收集控制系统、集中供暖控制系统、节能综合测控系统、自来水厂自动化控制系统、实验室环境监测系统、银行ATM防护舱系统、楼宇自控系统、智能照明控制系统、一卡通管理系统。
公司本着“满足其期望,超乎其想象”的客户观，先后整合各方资源，建立完备的产品体系，为客户提供一站式采购解决方案；公司不断培养储备专业人才，具备专业耐心的售前支撑，实施中提供专业的技术支持以及及时贴心的售后服务；不断完善的服务网络，致力于为客户带来完美的用户体验及增值服务。
在“员工成就企业 企业回报员工”的愿景下，不断的完善自我，寻求突破，以海纳百川的胸怀吸引更多的人才、客户和伙伴，完成企业的腾飞。
“IT-Tiger门禁管理系统”是基于IT-Tiger智能化管理平台技术所开发的子系统，除了满足一般的门禁管理使用，特别适合集成型的中大系统使用，可以和考勤，梯控，访客，停车场，消费，报警等系统集成，同时也可以和弱电系统中的其他系统联动，为用户提供智能化系统新体验，如门禁和照明控制的智能联动实现刷卡开灯，门禁和楼控系统的联动实现人员进出经常对房间内空调自动开停联动，门禁和视频监控系统的联动实现刷卡拍照等功能。IT-Tiger门禁管理系统，应用领域广泛，具备适用于不同的场合的解决方案，如小区、写字楼、银行，监狱，厂区，机关等场合。
第二章、项目需求
经过我公司和跟贵单位的沟通，实地的现场考察，鉴于贵单位的需求，
XX项目门禁系统统计表
楼栋
序号
楼层
单门
双门
合计
在需要管制的门区安装门禁设备，应用于 、 、 和 等等需要安全管制的区域。
通过在软件上设定持卡人进出各通道门的权限和有效时段信息，可以实现严密而灵活的通道管理，有效而礼貌地防止非授权人员的进出。管理人员可以根据各通道门的安全级别自由地设置持卡人（或访客）进出各门的权限、有效时段以及刷卡认证、密码认证、卡+密码等多种开门方式。
第三章、 设计原则和规范依据
3.1 设计原则
由于安全性和高效率管理的需要，门禁系统的设计应遵循下列原则:
系统的实用性
门禁系统的功能应符合实际需要, 不能华而不实。如果片面追求系统的超前性, 势必造成投资过大,离实际需要偏离太远。因此, 系统的实用性是首先应遵循的第一原则。同时，系统的前端产品和系统软件均有良好的可学习性和可操作性。特别是可操作性（便捷性）,使具备电脑初级操作水平的管理人员，通过简单的培训就能掌握系统的操作要领，达到能完成值班任务的操作水平。
系统的稳定性
由于门禁系统是一项不间断长期工作的系统，并且和我们的正常生活和工作息息相关，所以系统的稳定性显得尤为重要。要求该产品系统要有五年以上市场的成功应用经验，拥有相应的客户群和客户服务体系。
系统安全性
门禁系统中的所有设备及配件在性能安全可靠运转的同时, 还应符合中国或国际有关的安全标准, 并可在非理想环境下有效工作。强大的实时监控功能和联动报警功能，充分保证使用者环境的安全性。
系统可扩展性
门禁系统的技术不断向前发展, 用户需求也在发生变化, 因此门禁系统的设计与实施应考虑到将来可扩展的实际需要, 亦即: 可灵活增减或更新各个子系统, 满足不同时期的需要, 保持长时间领先地位, 成为智能建筑的典范。系统设计时，对需要实现的功能进行了合理配置，并且这种配置是可以改变的，甚至在工程完成后，这种配置的改变也是可能的和方便的。系统软件根据开发商符合不同历史时期市场的需求进行相应的升级和完善，并为相应的应用客户进行软件升级。同时，可以扩展为考勤系统、会议签到系统、巡逻管理系统，就餐管理系统等一卡通工程。
系统易维护性
门禁系统在运行过程中的维护应尽量做到简单易行。系统的运转真正做到开电即可工作, 插上就能运行的程度。而且维护过程中无需使用过多专用的维护工具。从计算机的配置到系统的配置，前端设备的配置都充分仔细地考虑了系统可靠性。并实施了相应的认证。我们在做到系统故障率最低的同时，也考虑到即使因为意想不到的原因而发生问题时，保证数据的方便保存和快速恢复，并且保证紧急时能迅速地打开通道。整个系统的维护是在线式的，不会因为部分设备的维护，而停止所有设备的正常运作。
先进性
在保证稳定性 实用性 和 便捷性的前提下，门禁产品应该具备一定的先进性，以保证在今后的数年内不会被淘汰，并且可以满足门禁使用中的要求和需求。
3.2 主要设计依据规范
系统的设计遵守以下标准和规范:
《安全技术防范管理规定》
《安全技术防范工程监督管理办法》
《安防防范工程程序与要求》 GA/T75-94
《公安部安全技术防范系统设计施工规则》
《民用闭路监控电视系统工程技术规范》 GB-50198-94
《防盗报警控制器通用技术要求》 GB/T12663-2001
《电子计算机机房设计规范》 GB50174-93
《智能建筑设计标准》 GB/T50134-2000
《智能建筑工程质量验收规范》 GB50339-2003
《智能建筑施工及验收规范》 DG/TJ08-601-2001
《智能建筑评估标准》 DG/TJ08-602-2001
《民用建筑电气设计规范》 JGJ/T16-92
《建筑电气工程施工质量验收规范》 GB0303-2002
《软件工程术语》 GB/T11457-1995
《软件维护指南》 GB/T14079-93
《建筑与建筑群综合布线系统工程设计规范》 GB/T50311-2000
《中华人民共和国公共安全行业标准-出入口控制系统技术要求》 GA/T394-2002
第四章、门禁系统的特点
4.1系统特点
稳定性 安全性 便捷性 和 先进性 是IT-Tiger设计产品的首要的四个基本原则。
平易近人 功能卓越 操作简单实用 从客户角度出发是IT-Tiger长期不变的设计理念。
为了保证系统的稳定性，高速CPU的应用、非易失性存储技术的应用、精准时钟的应用、只选择和该芯片领域一流知名品牌合作的原则、防雷设计、防错接设计、防浪涌设计、抗干扰设计、防静电设计等长达11年以上的开发历史和市场沉淀，并耐心细致倾听来自不同角度的客户的要求、需求、反馈的声音，并借此改善了过十代的产品，每年数万个系统在世界各地稳定运行是我们客户信心的保障。
采用国际安全认可的通讯格式和协议，并融入我们自己独特的加密技术，并可以预留结合密码，指纹等生物识别技术，为不同安全级别的客户提供相应的安全性产品。
“平易近人，通俗易懂，快捷便利的操作界面” 功能强大而操作简单实用便捷，完全符合微软的软件风格和操作习惯，快捷菜单和人性化的设计使得培训工作几分钟就可以完成，使用者看看说明书也能轻松掌握，使用者离职，新员工也能轻松上手。免除终端客户在使用上的后顾之忧。更有人性化的操作入门向导，使得客户即使不看说明书都可以轻松入门，管理门禁系统。我们在界面上尽量避免了抽象化或者专业化的描述，并尽量以通俗易懂和一目了然的方式表现出来。例如:设置完毕后，客户根本无需了解控制器 读卡器等专用名词和设置，客户看到的是一群直观的门的图标，直接对门禁进行想要的操作。
“10万张注册卡、40万个通行权限、 10万条脱机存储记录” 傲视同级别产品的海量存储能力，使其胜任百分之九十九的大型门禁系统项目。
更多的点点滴滴的人性化设置，是我们在“从客户角度出发”设计理念的指导下，和我们的客户一起长期努力的结果：
“方便 便捷 安全的‘傻瓜式’的升级模式” 软件升级时，数据库自动无缝升级。数据库无需专业知识和专业人员维护。软件的升级是“傻瓜式”的，只要简单执行卸载和安装即可。数据库会自动判断软件版本，增加和删除字段，一切都在客户不经意中进行，让客户轻轻松松获得最新软件功能。软件会自动保留客户原有的设置和参数。
“批量设置”使得客户在使用的过程中，效率更高。批量设置是我们从客户角度出发，为客户着想的设计理念之一。我们在软件的很多常用或者可能用到批量设置的地方，都安排了批量设置功能。让操作者使用这个软件效率更高，轻松快乐。例如:门禁权限的批量设置，可以对某个门批量设置可以通过的人，也可以对某一群人批量设置可以通过的门，当然同样可以批量删除他们的权限。此外，对于考勤请假的设置我们同样可以批量处理。员工的卡号 姓名 部门等可以通过Excel批量导入导出。
“一览无余”的界面模式和报表格式 我们几乎将所有常用功能的操作浓缩到总控制台界面上，并且通过一目了然的按钮和右键快捷菜单便捷地实现强大的功能操作。在保证系统界面简洁的同时，让客户一目了然所有的当前界面的实用功能和报表项目。
“所见所得”的自定义报表 查询 输出 打印模式 所见所得的设计理念，所有查询的结果都可以直接打印出来，查询的结果是什么样的打印就怎么样。几个常用的报表可以定义保留要查询或者打印的项目，安排这些项目的打印顺序，并可以保存自定义的报表格式，供下次继续使用。很多设置和报表可以快速地导出为Excel格式供汇报 二次开发或者提交财务等相关部门引用和参考。
“知错必报”的人性化交互式软件界面 软件会自动检测许多客户的设置和输入数据是否正确或者符合规范，如果不对，会及时给操作者以提示。系统更多地方有自检功能，让客户及时发现和解决故障或设置错误。
第五章、门禁系统结构介绍
5.1 系统结构图
管理软件：通过电脑对所有单元进行中央管理和监控，进行相应的时钟、授权、统计管理工作。
门禁控制器：存储感应卡权限和刷卡记录，并中央处理所有读卡器上传信号，负责和计算机通讯和其他数据存储器协调，配合管理软件的智能处理中心。
读卡器： 通过射频感应原理，识别感应卡内置加密卡号。
开门按钮：出门可以设置为按按钮出门。
机箱电源：两路电源输出，一路给控制器和读卡器供电，一路给电锁供电；并且支持双路互锁保护，即防止主控电源异常后，电锁电源持续工作而引起的打不开门。
电锁：电动执行机构。
电源：提供系统运作电源和电锁的执行结构的电源供应。
感应卡：存储用户的不可复制和解密的ID号。
第六章、 门禁系统设备介绍
6.1 门禁控制器
网络控制器（两门/四门）
型号：IT-324/IT-322
产品介绍
TCP/IP网络型门禁控制器控制器是门禁系统的核心，控制主机通过TCP/IP网络方式接收系统软件的控制指令存储有效卡片权限信息可脱机工作，控制主机接收读卡器读取的卡号，判断其合法性对其实施放行、拒绝并记录相应出入时间、卡号等信息。
系统功能：
1、系统结构：
IT-324：控制器可通过内置TCP/IP协议直联局域网
多个IT-324控制器可直联局域网与网内的任意一至四台PC机联网；
2,限制通行时段：
每天可分别设置八个不同的限行时段，每个用户可单独选择对不同的限行时段有效或无效
3.节假日管制：
可设置多个节假日，每周还可设置任意两个假日；而且每个用户可单独选择对节假日有效或无效。如有效还可设置为节假日禁行或节假日需读卡加密码开门
4. 开门模式时段：
每天可分别设置八个不同的开门模式时段，每个时段可各自选择不同的开门模式，在开门模式时段外的时间为读卡直接开门
5.门磁状态监视
实时监控：用户进门、用户出门、密码开门、出门按钮开门、禁行时段、节假日、非法卡、紧急状态不开门、防拆报报警、门磁异常报警、门控器通信中断报警
6. 异常报警：
遭遇如火灾、盗窃等非常事件应对处理功能；特殊情况紧急按钮开门、电脑远程开门功能；详细记录并区分各种有效卡/无效卡/非法卡刷卡信息，发生意外时可为相关部门提供分析排查依据；
7.数据共享
人员进出记录可作考勤、会议签到使用；实现监控功能，有人读卡时，在电脑上显示该人员的相关信息；
适用范围：
网络型门禁控制器适用于楼宇对讲、各种场合门禁系统，通道系统，考勤系统
产品参数：
项目
参数
型号
IT-324/IT-322
门数
四门/两门
可接读卡器数
八个/四个
通讯方式
TCP/IP
Dx功能描述
以管四/两个门的进门刷卡和出门按钮，或者进出门都刷卡
尺寸
20CM*15.5CM*2.5CM
配套机箱尺寸
40CM*30CM*7CM
电路板功耗
<100mA
读卡器格式输入
Wiegand26-40bit
开门延时
1-250秒可调
最大联网数
不限
使用环境温度
-40至70摄氏度，建议-35至65摄氏度
使用环境湿度
10-90%RH,无冷凝
用户注册卡数量
2万
记录脱机存储数量
10万
数据掉电保护
高速闪存设计，永不丢失
读卡器到控制器最大联网距离
30米，建议26米
6.2 读卡器及卡片
型号：IT-RC3读卡器
产品介绍：
本射频卡信息读取设备是一款非常简洁的电路和高效的控制程序组成的产品，该产品主要是用在门禁、考勤设备射频卡数据采集终端及一卡通系统射频卡数据采集终端。
产品规格：
工作电流： 最大50mA 等待状态30mA
工作电压：DC12V
脉冲宽度：脉冲间隔2ms,脉冲宽度400us
感应距离：0-180mm（由操作面起算）
读卡相应时间：120ms
支持卡片操作： 读取卡片序列号
输出格式： Weigand 26/34
传输距离：<50米
工作温度： 0℃~70℃
储存温度： -20℃~80℃
适合恶劣环境：模组背面灌防水防尘黑色胶
保护等级：IP65，防水
设备保护：电源反接保护，数据线耐压保护，最高±15V
6.3 电源
型号：B315
基本参数：
尺寸：37 * 29 * 9 厘米
功率和额定电流：50W （3A）
输出电压：12VDC
6.4. 电插锁
电插锁 型号：TI-100ST
技术参数：
尺寸（mm）：210L×34W×43T
单组重量：790g
输入电压：12～18V DC
静态电流：300MA
动态电流：900MA
断电时释放式
适应范围：玻璃门
6.5. 磁力锁
单门磁力锁型号：IT-280ST
技术参数：
尺寸（mm）：250L×43W×26T
单组重量：2kg
供电电压：12V
电量：500MA 12V DC
特点：附监视信号输出
附指示灯
适应范围：铁门、防火门、单向开玻璃门
6.6.开门按钮
型号 : IT-P01
尺寸规格 : 86mm*86mm
外型颜色 : 白色
性能特点 : 符合标准电气底盒尺寸 大面板设计 美观精致 耐用
最大耐电流 : 3A 36VD
第七章、 门禁管理软件介绍
7.1软件运行环境
系统在windows系列操作系统下运行，基于.Net4.0框架。
准备数据库系统
系统支持SQL server数据库和ACCESS数据库。当数据量比较大时，建议使用SQL server数据库，在系统启用前，应该首先安装好数据库系统。
SQL server数据库可以安装在准备作为系统服务器的电脑上，也可安装在其它的专用数据库服务器上。
7.2.登陆
7.3.操作界面
7.4.添加控制器：
7.4.1 点击添加
7.4.2 控制器信息编辑
输入控制器上的序列号SN码
7.4.3 区域管理
点击
点击添加顶级区域
也可以添加附属区域，点击添加附属区域（需先选中顶级区域）
然后选择控制器的所属区域
7.4.4 门区设置
点击门区设置，可以指定门区和考勤
7.4.5 高级配置
点击高级配置，可以设置读卡间隔、开门超时时间、读卡器LED亮的时间、紧急胁迫密码。
7.4.6 修改
点击修改可以修改控制器参数，点击删除可以删除控制器（需先选中控制器）
7.4.7 搜索
点击搜索（在确认控制器连在局域网内时，可以直接通过搜索添加控制器）
7.5.添加部门
7.5.1 添加顶级部门
点击添加最高级部门，配置顶级部门
7.5.2 添加下级部门
点击添加下级部门，（需先选中上级部门）
7.5.3 修改部门
点击修改，可以修改部门名称 (需先选中部门）
7.5.4 删除选定部门
点击删除选定部门 (需从最下级部门开始删除）
7.6.添加用户
7.6.1 自动添加
点击自动添加，可以用发卡器或者读卡器发卡，可以进行批量发卡
7.6.2 添加
点击添加，可以通过发卡器添加单个用户和修改用户信息。
7.6.3 修改
点击修改，可以修改用户信息（需先选择用户）
7.6.4 删除
点击删除，删除用户（需先选择用户）
7.7.门禁设置
7.7.1 高级功能
时段管理：新增时段
时段描述：给该时段命名。
链接时段：可以链接其他时段，组成该时段。
起始日期，截止日期：设置时段的有效时间。
有效星期选项：时段在一周内有效的使用时间。
有效时区：由时区组成一个时段。
时段管理：修改时段（需先选中时段）
时段管理：删除时段（需先选中时段）
7.7.2 权限管理
点击权限管理，设置权限
在部门选项中可以根据部门查找用户。
在时段选项中，可以对用户设置通行时段。
在区域选项中，可以根据区域查找到门区。
点击允许通行并下载，即可以刷卡开门。
点击禁止通行并下载，用于删除用户的权限。
7.7.3复制权限
点击复制权限，可以将一个人的权限复制给多人
7.8.设备控制台
7.8.1 实时监控
可以对门区进行实时监控，查看门区通行用户
7.8.2 停止
停止实时监控（注意：在需要跳转到其他界面时，需要先停止实时监控）
7.8.3 下载设置
1.删除控制器所有卡片
2.下载控制器参数
3.下载控制器时段资料
4.下载控制器所有卡片
下载之前需要先选中需要下载设置的控制器，可以根据需要选中需要的功能下载
7.8.4 远程开门
通过软件远程开门（需先选中需要开门的门区）
7.9.系统设置
7.9.1 操作员管理
新建
修改
删除
修改操作权限
查看：给予管理员可以查看的权限
更改：给予管理员修改的权限
7.9.2 皮肤管理
可以给操作界面更换不同的背景皮肤
7.10.报表
点击查询，可以直接查询所有的通行记录
点击取消，取消查询
点击导出到Excel，将表格导出到Excel
可以根据人员姓名进行精确查找
可以根据时间进行查询
可以根据卡内码进行查询
可以根据门区进行查询
可以通过部门进行查询
可以通过通行状态进行查询
7.11.数据库
备份数据库
为了确保数据的安全及可恢复性，我们建议定期备份数据库，单击，弹出窗口如下：
选择要保存的位置，输入文件名（使用默认的文件名也可），单击【保存】按钮即可。当原数据库文件损坏，需要恢复时，将备份的文件改名为IT_Tiger_Date.mdb，复制到系统安装目录下覆盖掉同名文件就可以了，但是只能恢复到备份时间以前的数据。例如您是12月18日备份的数据库，那么恢复后就只有12月18日以前的数据了。
