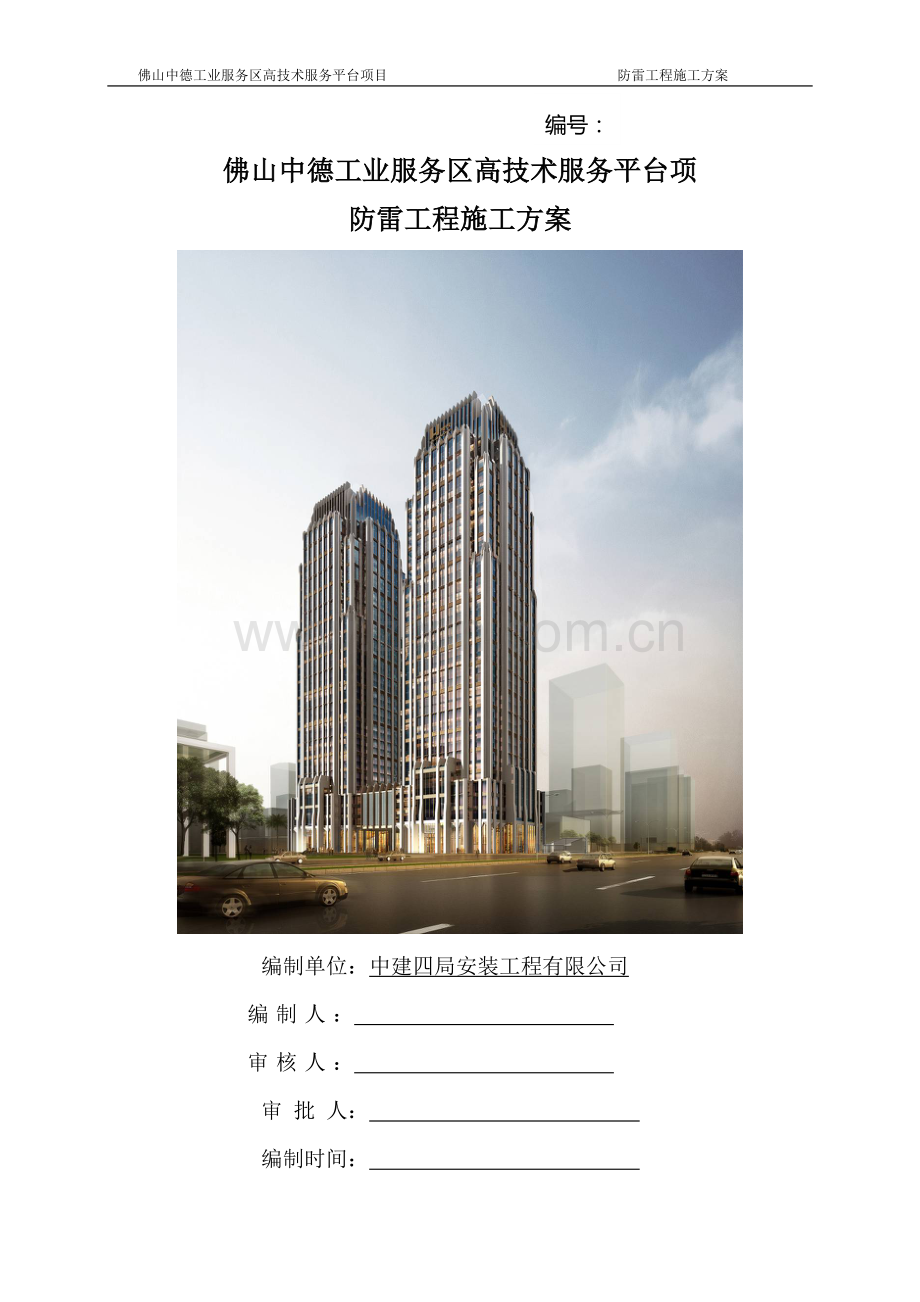

佛山中德工业服务区高技术服务平台项目 防雷工程施工方案
编号：

佛山中德工业服务区高技术服务平台项
防雷工程施工方案

编制单位：中建四局安装工程有限公司
编制人：
审核人：
审 批 人：
编制时间：

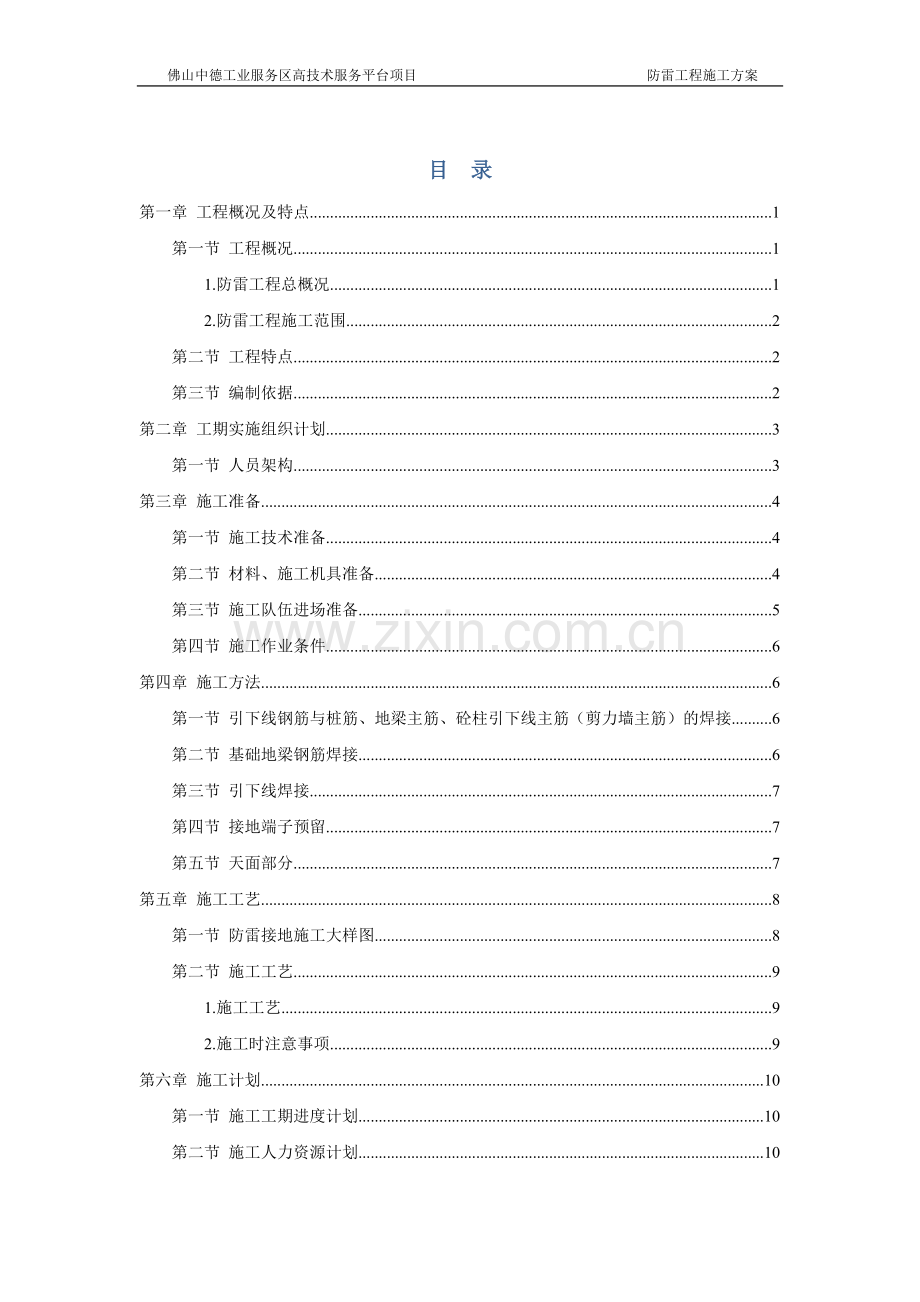

目 录
第一章 工程概况及特点 1
第一节 工程概况 1
1.防雷工程总概况 1
2.防雷工程施工范围 2
第二节 工程特点 2
第三节 编制依据 2
第二章 工期实施组织计划 3
第一节 人员架构 3
第三章 施工准备 4
第一节 施工技术准备 4
第二节 材料、施工机具准备 4
第三节 施工队伍进场准备 5
第四节 施工作业条件 6
第四章 施工方法 6
第一节 引下线钢筋与桩筋、地梁主筋、砼柱引下线主筋（剪力墙主筋）的焊接 6
第二节 基础地梁钢筋焊接 6
第三节 引下线焊接 7
第四节 接地端子预留 7
第五节 天面部分 7
第五章 施工工艺 8
第一节 防雷接地施工大样图 8
第二节 施工工艺 9
1.施工工艺 9
2.施工时注意事项 9
第六章 施工计划 10
第一节 施工工期进度计划 10
第二节 施工人力资源计划 10
第三节 材料及生产机具调配计划 10
第七章 质量保证措施 10
第一节 质量保证措施 10
第二节 质量标准 11
第三节 质量记录 12
第八章 安全保证措施 12
第一节 安全目标 12
第二节 安全保证措施 12
第三节 事故应急救援 13
第八章 安全环保措施 13

佛山中德工业服务区高技术服务平台项目 防雷工程施工方案
第一章 工程概况及特点
第一节 工程概况
拟建场地位于佛山新城岭南大道以东、君兰路以南、富华路以北、华章西一路以西地块，属珠江三角洲冲积平原腹地，场地原为耕地和鱼塘，后经回填平整，场地地势较为平坦.本工程地上41层、地下3层，建筑总高度190.1米。高层办公楼采用现浇钢筋混凝土框架核心筒结构，在3、4、5层处通过设置连接体连成一个整体，形成连体结构，连体部分采用型钢混凝土梁式转换。
建设单位：佛山新城高技术产业发展有限公司；
监理单位：广州宏达工程顾问有限公司；
质量安全监督单位：佛山市质监站安监站；
设计单位：中国建筑上海设计研究院有限公司；
总承包单位：中国建筑第四工程局有限公司。
1.防雷工程总概况
本工程的建筑物防雷按二类防雷设计，防雷工程主要施工内容包括：
（1）利用建筑物结构柱内或剪力墙内两根Φ16（设计图纸要求）的对角主钢筋作引下线，防雷引下线沿建筑四周均匀对称布置，沿 周长间距不大于18m，其上端与避雷带焊接，下端与建筑物基础地梁、承台桩筋及基础板筋焊接。电阻测试点在室外距地面+0.5m处由引下线用M12螺栓引出，外露三公分。
（2）接地极利用建筑物承台、桩及基础底板网中两根主筋通长焊接形成的基础接地网组成。接地电阻要求小于1Ω。若达不到要求，则需增设人工接地极，使之达到设计要求。
（3）进入建筑物的电力及电信电缆，及其他各种金属管道均将金属外皮与接地装置作等电位连接。所有强、弱电井、房从底部每层均预留-40×4mm镀锌扁钢做接地端子。
（4）电气设备房均就近从引下线或均压环引出并用-40×4mm镀锌扁钢在房间里预留电气接地端子。
2.防雷工程施工范围
本工程施工范围为防雷接地工程，主要包括桩承台焊接，基础地梁接地体（网格）焊接，均压环焊接，引下线焊接，引下线与均压环焊接，预留接地端子制安，等电位，电阻检测端子制安。
第二节 工程特点
防雷接地工程根据设计要求接地极利用桩作防雷装置垂直接地体，基础地梁内水平主钢筋作为接地极的水平接地体，引下线利用结构柱内两条主筋与水平地梁内主钢筋两两焊接，形成基础接地网。在首层设置均压环，均压环利用混凝土梁外侧两根主钢筋（或钢结构梁）焊接连通，（屋面顶层全钢结构和金属屋面不属于我司施工范围）避雷带和引下线可靠连接；雷电流通过天面避雷带（避雷网）→砼柱内两根主钢筋（钢柱）→基础地梁（地网）→桩内两根主钢筋→导入大地，从而形成可靠的防雷接地体。强电井和弱电井每30m预留一个接地端子，电梯井道顶部、底部预留一个接地端子，配电系统工作接地和保护接地、弱电系统工作接地、消防接地与防雷接地等共用一套接地装置，接地电阻不大于1Ω。
第三节 编制依据
（1）《建筑物防雷设计规范》GB50057-2010
（2）《建筑电气工程施工质量验收规范》GB50303-2002

第二章 工期实施组织计划
第一节 人员架构
序号
职 位
姓 名
负责的工作内容
备注
1
专业分包
项目负责人
郭祥刚
防雷专业分包工程总负责

2
技术负责人
刘晓东
负责防雷专业分包工程施工技术工作及报批、报备、报验工作

3
施工员
刘 勇
配合施工负责人完成施工任务

4
质检员
郑坚才
负责防雷专业分包工程质量自检

5
安全员
陈贤飞
负责防雷专业分包工程安全管理

6
资料员
付 鹏
编制、收集整理防雷专业分包工程资料

表2-1 防雷工程专业分包单位人员架构

序号
职 位
姓 名
负责的工作内容
备注
1
项目负责人
万美洲
总承包管理总负责

2
机电副总工
桑 毅
负责防雷工程机电方面技术协调

3
技术部副经理
王力毅
负责防雷工程土建方面技术协调

4
资料主管
陆炯炎
监督、检查防雷工程资料完成情况

5
工程部经理
朱 智
负责防雷工程土建施工管理、协调

6
工程部副经理
吴铂钦
负责防雷工程机 电施工管理、协调

7
质量主管
颜锦栋
负责防雷工程施工质量检查、监督

8
合商部副经理
纪宏坚
负责防雷工程合同、造价方面工作

9
安全员
黄名杨
负责防雷工程施工安全管理、监督

10
材料主管
高天喜
负责项目材料管理

表2-2 防雷工程总承包管理工作组
第三章 施工准备
第一节 施工技术准备
（1）掌握气象资料，制定雨季、大风等恶劣天气施工措施，均衡组织施工过程。
（2）提前联系及择优选择材料生产厂家以保证质量和供应，满足工程正常施工需要。
（3）落实现场用水用电安排，保证施工用水用电的正常使用。
（4）组织各技术人员加深对相关图纸的熟悉，掌握和了解施工细节、商定施工配合事宜，以便正确无误地施工。
（5）编制技术交底方案，包括质量交底方案和安全交底方案。施工人员在施工前要认真听取工程技术人员的技术交底，弄清楚技术要求、技术标准和施工方法。
第二节 材料、施工机具准备
（1）根据施工进度计划做好材料用量计划，做好材料订购、进场、保管验收工作。
（2）材料品种规格：
1）Φ12圆钢(跨接焊用)；
2）Φ12镀锌圆钢；
3）-80×8mm镀锌扁钢；
4）-40×4mm镀锌扁钢；
5）电气接地端子；
（3）材料进场计划：
序号
材料名称
材料规格
单位
数量
材料进场时间
备注
1
圆钢
Φ12
m
5000
2016.01.01

2
镀锌圆钢
Φ12
m
1000
2016.01.01

3
镀锌扁钢
-80×8mm
m
200
2016.01.01

4
镀锌扁钢
-40×4mm
m
17000
2016.01.01

5
电气接地端子
100*100*10
个
800
2016.01.01

表3-3材料进场计划
（4）材料质量要求
所有材料应有生产厂家出具的材料合格证书，主要材料须提供样板并经建设单位和监理单位确认，符合工程要求。热镀锌材料的镀层应饱满、均匀，材料的尺寸应符合规范要求，焊条应有合格证书并在有效期内使用。
序号
名 称
型 号
数量
进场时间
备注
1
直流电焊机
BZ1-300
4台
据施工进度需要

2
电锤
φ12
5把
据施工进度需要

3
登高架

5架
据施工进度需要

4
红外线放线仪

3台
据施工进度需要

5
角向磨光机
φ100
3台
据施工进度需要

6
游标卡尺

1把
据施工进度需要

7
接地电阻测试仪

1台
据施工进度需要

8
万用表

2个
据施工进度需要

9
砂轮切割机
φ400
3台
据施工进度需要

表3-1 机械设备配置计划表
第三节 施工队伍进场准备
建立项目施工管理层架构，保证施工人员高质量，高效率进行该工程的施工。
对工人进行必要的技术、安全、思想和法制教育，教育工人树立“质量第一，安全第一”的正确思想；遵守有关施工和安全的技术法规；遵守现场管理规定。
做好施工人员的后勤保障工作，为职员的衣、食、住、行、医等都予以全面考虑，并认真落实，充分调动施工人员生产积极性（具体劳动力安排见下表）。
日期
2015年
2016年
2016年
2017
2017
10~12月
1~6月
7~12月
1~5月
6~12月
普工
0
0
1
1
1
电焊工
1
2
3
3
1
小计
1
2
4
4
2
表3-2 劳动力安排表
第四节 施工作业条件
(1) 检查道路、垂直和水平运输是否畅通，操作场所是否清理干净。
(2) 对所需材料，构配件、施工机具的质量、规格、数量等进行清查，并运送到作业地点。
(3) 对就位机具进行试运行，做好前期安全保障工作，保证施工能安全正常进行。
(4) 检查前期工序完成情况，在前道工序的质量合格后方可进行本期工序的施工。
第四章 施工方法
第一节 引下线钢筋与桩筋、地梁主筋、砼柱引下线主筋（剪力墙主筋）的焊接
将地锚桩内对角两根主钢筋分别用Φ12圆钢焊接引出并与引下线和基础地梁顶面外侧2根主钢筋（网格）焊接连通，焊接长度单面焊不小于12倍圆钢直径，双面焊不小于6倍圆钢直径； （2）基础地梁顶面外侧2根主钢筋按设计图的网格线用Φ12圆钢进行搭接焊，形成基础接地网；（3）基础地梁顶面外侧2根主钢筋在接头处用Φ12圆钢进行搭接焊（通长焊接）；（4）基础地梁顶面外侧2根主钢筋与引下线内两根主钢筋用Φ12圆钢进行搭接焊；（5）砼柱内引下线对角2根主钢筋由下往上通长焊接；（6）电阻测试端子板按设计图在距室外距地面+0.5；接地端子在引出线时，引出线应同时与引出点处的2根对角主钢筋相焊接，保证防雷连接的可靠性。
第二节 基础地梁钢筋焊接
基础地梁按图纸所示的网格线利用地梁顶面外侧两根主钢筋焊接连通。在网线上的直线段钢筋接头处，用Φ12圆钢跨接焊，形成电气通路，在直角交叉处用Φ12圆钢弯曲成七字形跨接焊，形成电气通路（无地梁处用两根Φ16镀锌圆钢连通）。焊接好的基础接地网用Φ12圆钢分别与附近地锚两根主钢筋、引下线两两焊接连通形成基础水平接地网。
第三节 引下线焊接
利用建筑物结构柱内或剪力墙内两根Φ16（设计图纸要求）的对角主钢筋作引下线，用Φ12圆钢将引下线分别与桩内主钢筋、基础地梁主钢筋、均压环主钢筋两两跨接焊连通，引下线在塔接或螺栓连接处用Φ12圆钢跨接焊接、在柱顶将两根引下线柱合并焊接连通并用Φ12热镀锌圆钢焊接引出给天面钢结构，形成电气通路。
第四节 接地端子预留
强、弱电井房均用-40×4mm镀锌扁钢引出作接地端子；在电梯井底部及顶部用-40×4mm镀锌扁钢引出作接地端子。
第五节 天面部分
在建筑屋顶利用金属铝板和接闪杆混合作为接闪器，金属板间的连接应是持久的电气贯通。接闪杆沿建筑物屋角、屋脊、屋檐和檐角等易受雷击的部位敷设。接闪带在屋顶周边敷设时，接闪带设置在墙外表面或屋檐边垂直面上。
突出屋面的放散管、风管、烟囱等物体均采取防雷保护措施：排放无爆炸危险气体、蒸汽或粉尘的放散管、烟囱的自然通风等金属物体不装接闪器，与屋面防雷装置可靠相连。
屋面接闪器保护之外的非金属物均设置接闪器，并就近与屋面防雷装置相连。

第五章 施工工艺
第一节 防雷接地施工大样图

5-1 防雷接地施工大样图

第二节 施工工艺
1.施工工艺
(1)准备阶段
看图→图纸会审→收集相关资料→编制施工方案→提出材料、辅材加工计划→验收入库和保管→施工现场勘察→人员准备→施工工机具的准备。
（2）实施阶段
预留桩筋（每桩抽两条桩筋，长度不少于200mm）→桩筋与承台外圈钢筋焊接→引下线处承台外圈钢筋焊接→引下线与桩筋焊接→基础地梁钢筋焊接→地梁外侧两根主钢筋与引下线对角两根主钢筋的焊接→基础地梁顶面外侧两根主钢筋的通长焊接→接地电阻测量→引下线内两根主钢筋由下至上通长焊接(电渣压力焊接除外)→首层均压环焊接→电气接地端子的安装→电阻测试点的制安→将建筑物外圈梁内两根主筋的焊接（均压环焊接）→金属件及进出建筑物的金属管道、线缆金属外壳等电位连接→接地电阻测量→检查验收→资料整理归类。
2.施工时注意事项
（1）施焊时应注意以下一些问题：在搭接焊时，搭接长度应不小于100mm，当两搭接钢筋成直角状时，应将搭接钢筋弯曲成圆弧形90º进行焊接，焊接时，焊缝应饱满，不得虚焊和漏焊，不得咬边或有其他焊接缺陷，保证防雷焊接的可靠性。
（2）接地电阻的检测
地极地网焊接完成后，应及时测量接地电阻值，地网电阻值应不大于设计值（1Ω），当地网电阻值达不到要求时，应补打人工接地极，直至接地电阻符合设计要求。
（3）接地装置的检查
(A)在安装中应仔细检查所有焊缝，检查有无漏焊，焊缝是否饱满，检查接地线经过建筑物的伸缩缝处是否作了弧形补偿措施。
(B)安装完毕后应对各接地干线和支线的外露部分进行外观检查，焊接部分是否作了防腐处理，各接地线的螺栓连接是否接妥等。
第六章 施工计划
第一节 施工工期进度计划
因防雷施工计划受主体工程制约，本工程防雷计划随土建工程的施工计划为原则，并随土建施工进度计划的调整而调整。
施工工期应跟随土建主体工程进行施工，当主体工程的钢筋绑扎好后，对有防雷连接需求的钢筋，马上进行焊接，不得影响主体工程的进度。对晚上才绑扎好的钢筋，施工班组应在当晚将钢筋焊接好，不得影响第二天的砼浇灌。满足主体施工工期的要求。
施工工期表，随土建主体工程的施工工期表。
第二节 施工人力资源计划
施工进度是按照主体预埋配合、安装阶段和调试收尾阶段来进行安排的；现场人力资源是在正常的施工条件下来考虑的；施工人员人数根据现场实际进度需要进行调整；高峰期时，则从周边项目抽调技术工人进行抢工期，通过增加人数、增强劳动强度和延长工作时间，来确保进度和工期。
第三节 材料及生产机具调配计划
材料使用前完成报审报验工作，按现场需求一般提前一周到场，材料应保质保量妥善保管。生产机具应提前到场，根据现场进度应能满足现场需求，机具应保持完好，有良好的维护保障措施，不得带故障工作。
第七章 质量保证措施
质量目标：合格率100%，优良率80%以上。
第一节 质量保证措施
（1）健全施工工地的质量管理体系，实行技术负责人负责制。施工前，技术负责人进行技术交底，使每个员工都明白自已的施工内容和方法
（2）严格执行专业操作规程，执行质量管理中的自检、专检和交接班检验制度，做到各项检查有记录，人人对施工质量负责。
（3）施工中应及时做好各项记录，包括自检记录、施工日志等。
（4）做好工序的交接工作，坚持上道工序不合格，下道工序不施工的原则。
（5）执行原材料进场检查验收制度，做到进场的原材料的型号、规格、数量符合设计要求，并有产品合格证。
（6）开工前组织全体施工人员学习规范，熟悉图纸和施工程序。
（7）各工种、各工序严格按规范和技术要求进行交底。
（8）检测用的量器具必须经过计量部门检定合格，并在有效期限内。
（9）防雷接地工程施工完成后，应将各类资料汇总（资料包括设计图纸、施工方案、施工记录、检测记录和防雷所的验收合格报告），并将报告送业主存档。
第二节 质量标准
（1） 材料质量符合设计要求。
（2） 防雷接地装置的接地电阻符合设计要求。检查方法：实测或检查接地电阻测试记录。观察检查或检查安装记录。如按设计达不到设计接地电阻值时，应增加人工接地极。
（3） 砼柱内主筋作引下线时，每条引下线不得少于两根主钢筋。引下线截面不小于设计值。
（4）采用搭接焊时，焊接长度如下：
（A）镀锌扁钢不小于其宽度的两倍，三面施焊。（当扁钢宽度不同时，搭接长度以宽的为准）。扁钢需调直，煨弯不得过死，直线段上不应有明显弯曲，并应立放。
（B）搭接焊圆钢焊接长度不小于100mm，双面施焊，如不能双面焊接时，单面焊接长度为其直径的12倍。
（C）扁钢与钢管，扁钢与角钢焊接，紧贴3/4钢管表面或紧贴角钢外侧两面，上下两侧施焊。
（5）人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设置测试点。
（6）防雷接地的人工接地装置的接地干线埋设，经人行通道处时，埋设深度不应小于1m，且应采取均压措施或在其上面铺设卵石或沥清地面。
（7）除埋设在混凝土中的焊接接头外，其余焊接接头应有防腐措施。
（8）变压器室、高低压开关柜室内的接地干线应有不少于两处与接地装置引出干线连接。
（9）接地线在穿越墙壁、楼板和地坪处应加套钢管或其他坚固的保护套管，钢套管应与接地线做电气连通。
（10）设计要求接地的幕墙金属框架和建筑物的金属门窗，应就近与接地干线连接可靠，连接处不同金属间应有防化腐蚀措施。
（11）建筑物等电位联结干线应从与接地装置有不少于两处直接连接的接地干线或总等电位箱引出，等电位连接干线或局部等电位箱间的连接线形成环行网路，环形网路应就近与等电位联结干线或局部等电位箱连接。支线间不应串联连接。
第三节 质量记录
（1）搭接焊钢材、镀锌钢材、电焊条的材质证明及出厂合格证书。
（2）施工自检记录、隐蔽工程验收记录。
（3）设计变更洽商记录、竣工图。
（4）防雷接地分项工程质量检验评定记录。
（5）接地电阻检测记录。
（6）填写新建建筑物防雷手册。
第八章 安全保证措施
第一节 安全目标
杜绝重大伤亡事故，轻伤事故率在5‰以下。
第二节 安全保证措施
（1）进场的施工人员全部持证上岗并严格执行建筑安装工程安全技术规程有关规定和电工安全技术规程。
（2）遵守业主和总包方的各项规章制度。
（3）对进场施工的人员进行安全技术交底，并认真执行交底的内容。
（4）电动施工机具要做好接地或接零保护，电动工具在使用时要有漏电保护开关。
（5）焊机的二次接线做好绝缘保护，不准用钢筋、铁条作零线使用。
（6）施工中使用的电动工具用完后应特别注意开关是否拉掉。
（7）要正确使用工具，对各类电动工具应严格按照使用说明书的规定使用，以免发生危险和损伤工具。
（8）高空作业一律佩戴安全带，安全带应扣在牢固的地方。
（9）门式脚手架应架在牢固的地基上，遇到松软的地基时，脚手架底座应垫钢板或三合板，加强地基的承载力。脚手架的搭设高度应严格按规范的要求。
（10）施工现场一律戴安全帽。
（11）在施工现场应设一圈警示带，防止周围行人进入施工场地。
（12）工程完工后，要仔细清扫整理施工现场，做到工完场清。
第三节 事故应急救援
项目经理部将针对可能发生的事故制定相应的应急救援预案，准备应急救援物资，并在事故发生时组织实施，防止事故扩大，减少与之有关的伤害和环境影响。
应急救援预案包括以下内容：
应急救援组织和人员安排，应急救援器材、设备的配备与维护；
在作业场所发生事故时，保护现场、组织抢救的安排；
建立内部和外部联系的方法、渠道，根据事故性质，按规定在相应期限内报告上级、政府主管部门和其他有关部门，通知有关的近邻及消防、救险、医疗等单位；
作业场所内全体人员的疏散方案。
项目将根据实际情况定期演练应急救援预案。
在演练后或事故发生后，项目将对应急救援预案的实际效果进行评价，必要时进行修订。
第八章 安全环保措施
（1）进行电焊作业时，电焊机应符合相关规定并使用专用闸箱，必须做到持证上岗，施工前清理易燃易爆物品，配置相应灭火器具。
（2）进行气焊作业时，氧气、乙炔瓶放置间距应大于5m，设有检验合格的氧气表、乙炔表并设防回火装置，同时必须做到持证上岗，配置相应灭火器具。
（3）进行焊接施工时，应避免扬尘污染。
（4）对人为的施工噪声应有降噪措施和管理制度，并进行严格控制，最大限度地减少噪声扰民。
（5）雨雪天气，禁止在室外进行电、气焊作业。
（6）注意有毒有害废物的分类管理，油漆作业结束后，应及时回收包装材料。在室内油漆作业时，应注意通风换气。
（7）进入施工现场要戴安全帽，高空作业时必须带安全带。
（8）电气焊作业时应采取相应防护措施，避免弧光伤害。
