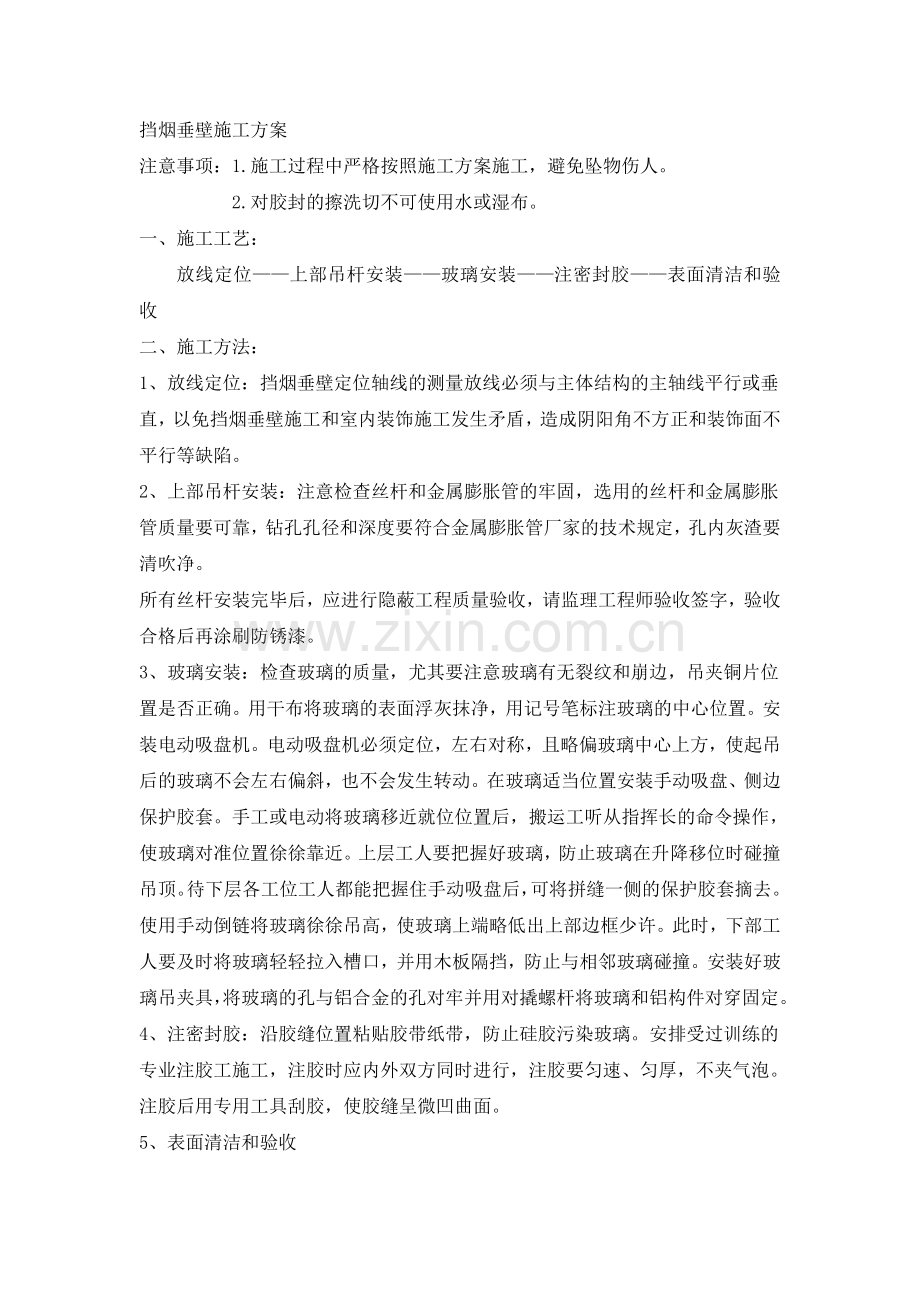

挡烟垂壁施工方案
注意事项：1.施工过程中严格按照施工方案施工，避免坠物伤人。
2.对胶封的擦洗切不可使用水或湿布。
一、施工工艺：
放线定位——上部吊杆安装——玻璃安装——注密封胶——表面清洁和验收
二、施工方法：
1、放线定位：挡烟垂壁定位轴线的测量放线必须与主体结构的主轴线平行或垂直，以免挡烟垂壁施工和室内装饰施工发生矛盾，造成阴阳角不方正和装饰面不平行等缺陷。
2、上部吊杆安装：注意检查丝杆和金属膨胀管的牢固，选用的丝杆和金属膨胀管质量要可靠，钻孔孔径和深度要符合金属膨胀管厂家的技术规定，孔内灰渣要清吹净。
所有丝杆安装完毕后，应进行隐蔽工程质量验收，请监理工程师验收签字，验收合格后再涂刷防锈漆。
3、玻璃安装：检查玻璃的质量，尤其要注意玻璃有无裂纹和崩边，吊夹铜片位置是否正确。用干布将玻璃的表面浮灰抹净，用记号笔标注玻璃的中心位置。安装电动吸盘机。电动吸盘机必须定位，左右对称，且略偏玻璃中心上方，使起吊后的玻璃不会左右偏斜，也不会发生转动。在玻璃适当位置安装手动吸盘、侧边保护胶套。手工或电动将玻璃移近就位位置后，搬运工听从指挥长的命令操作，使玻璃对准位置徐徐靠近。上层工人要把握好玻璃，防止玻璃在升降移位时碰撞吊顶。待下层各工位工人都能把握住手动吸盘后，可将拼缝一侧的保护胶套摘去。使用手动倒链将玻璃徐徐吊高，使玻璃上端略低出上部边框少许。此时，下部工人要及时将玻璃轻轻拉入槽口，并用木板隔挡，防止与相邻玻璃碰撞。安装好玻璃吊夹具，将玻璃的孔与铝合金的孔对牢并用对撬螺杆将玻璃和铝构件对穿固定。
4、注密封胶：沿胶缝位置粘贴胶带纸带，防止硅胶污染玻璃。安排受过训练的专业注胶工施工，注胶时应内外双方同时进行，注胶要匀速、匀厚，不夹气泡。注胶后用专用工具刮胶，使胶缝呈微凹曲面。
5、表面清洁和验收

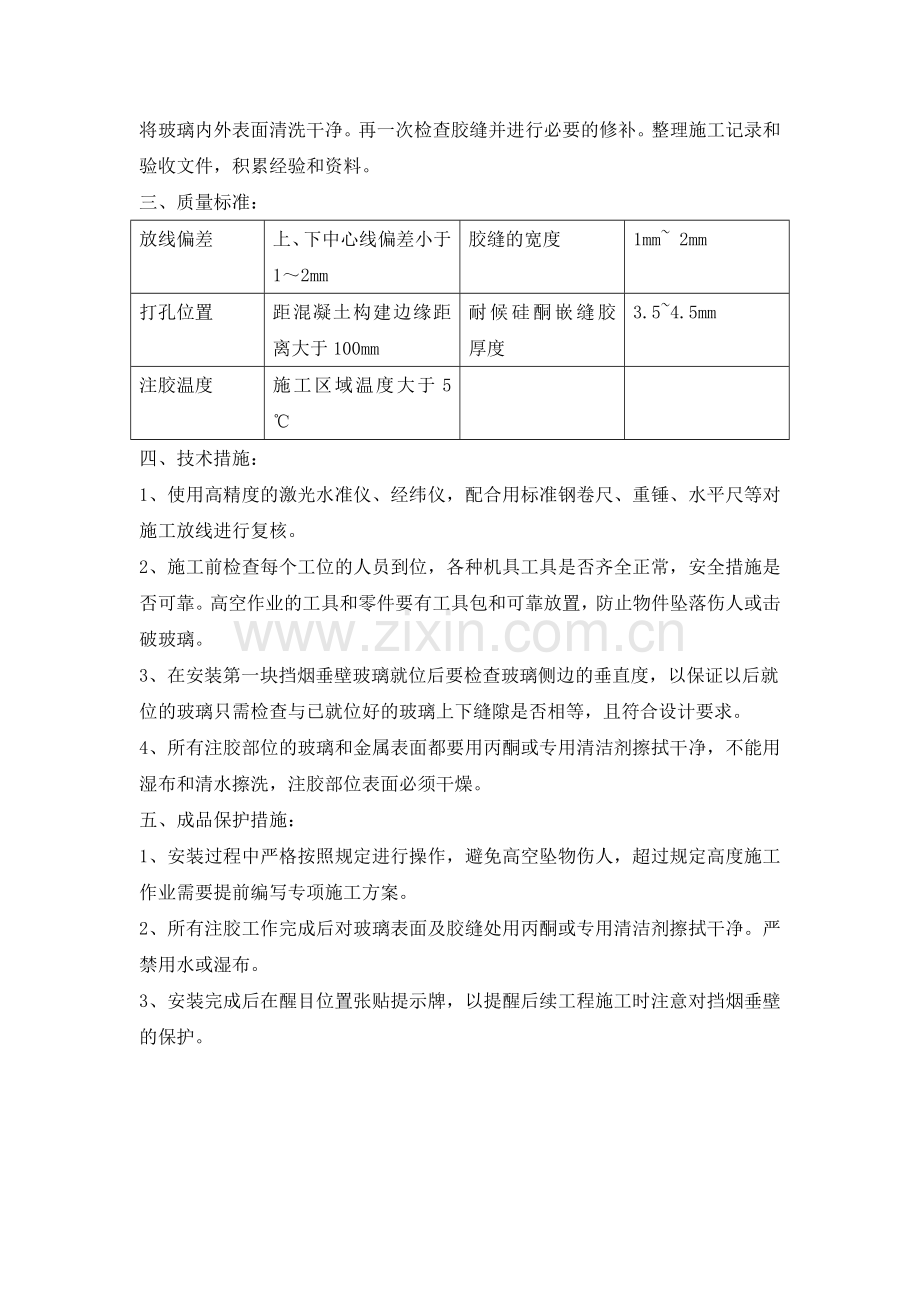

将玻璃内外表面清洗干净。再一次检查胶缝并进行必要的修补。整理施工记录和验收文件，积累经验和资料。
三、质量标准：
放线偏差
上、下中心线偏差小于 1～2mm
胶缝的宽度
1mm~ 2mm
打孔位置
距混凝土构建边缘距离大于100mm
耐候硅酮嵌缝胶厚度
3.5~4.5mm
注胶温度
施工区域温度大于5℃

四、技术措施：
1、使用高精度的激光水准仪、经纬仪，配合用标准钢卷尺、重锤、水平尺等对施工放线进行复核。
2、施工前检查每个工位的人员到位，各种机具工具是否齐全正常，安全措施是否可靠。高空作业的工具和零件要有工具包和可靠放置，防止物件坠落伤人或击破玻璃。
3、在安装第一块挡烟垂壁玻璃就位后要检查玻璃侧边的垂直度，以保证以后就位的玻璃只需检查与已就位好的玻璃上下缝隙是否相等，且符合设计要求。
4、所有注胶部位的玻璃和金属表面都要用丙酮或专用清洁剂擦拭干净，不能用湿布和清水擦洗，注胶部位表面必须干燥。
五、成品保护措施：
1、安装过程中严格按照规定进行操作，避免高空坠物伤人，超过规定高度施工作业需要提前编写专项施工方案。
2、所有注胶工作完成后对玻璃表面及胶缝处用丙酮或专用清洁剂擦拭干净。严禁用水或湿布。
3、安装完成后在醒目位置张贴提示牌，以提醒后续工程施工时注意对挡烟垂壁的保护。
