风向传感器说明书.doc

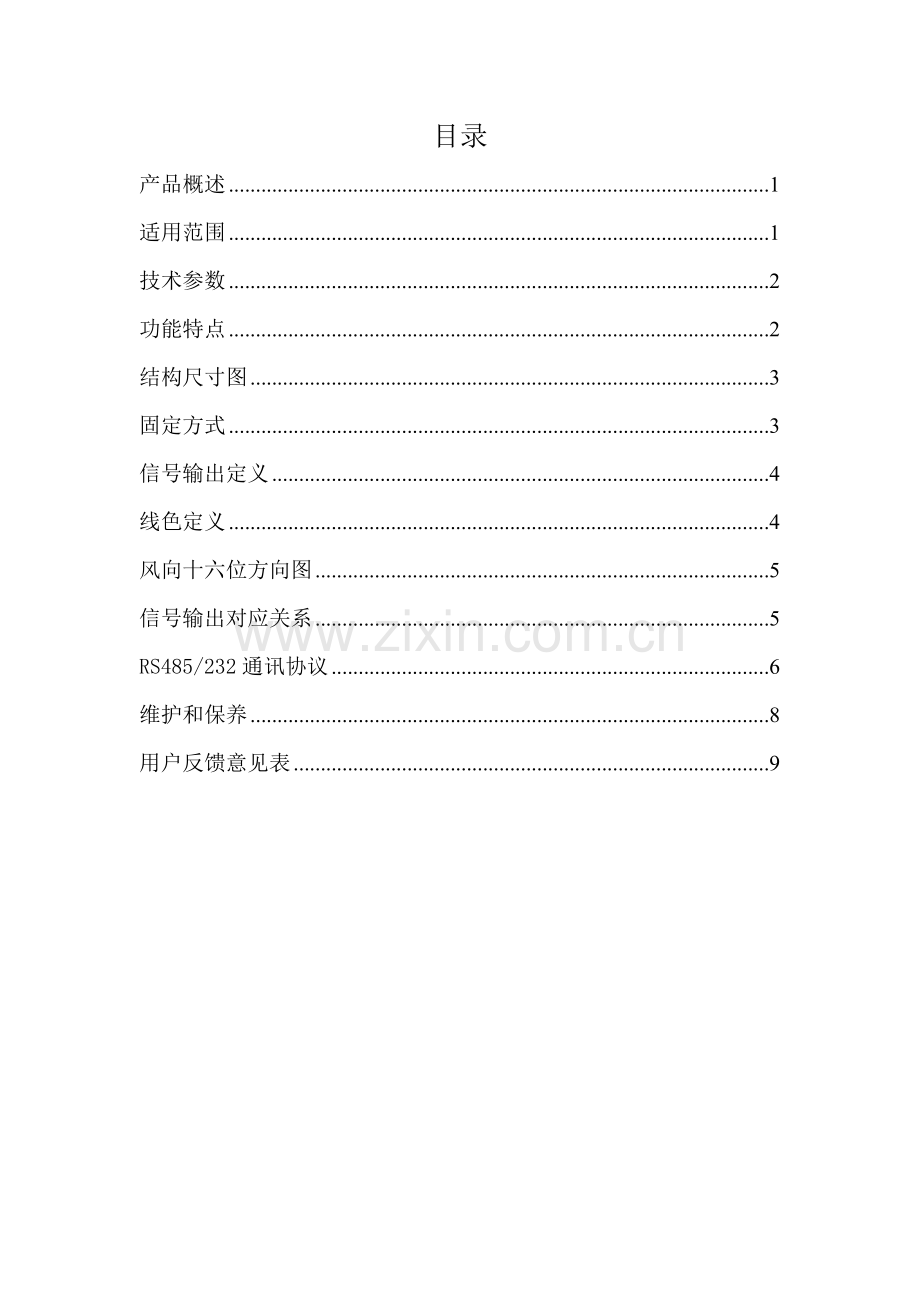

目录
产品概述 1
适用范围 1
技术参数 2
功能特点 2
结构尺寸图 3
固定方式 3
信号输出定义 4
线色定义 4
风向十六位方向图 5
信号输出对应关系 5
RS485/232通讯协议 6
维护和保养 8
用户反馈意见表 9

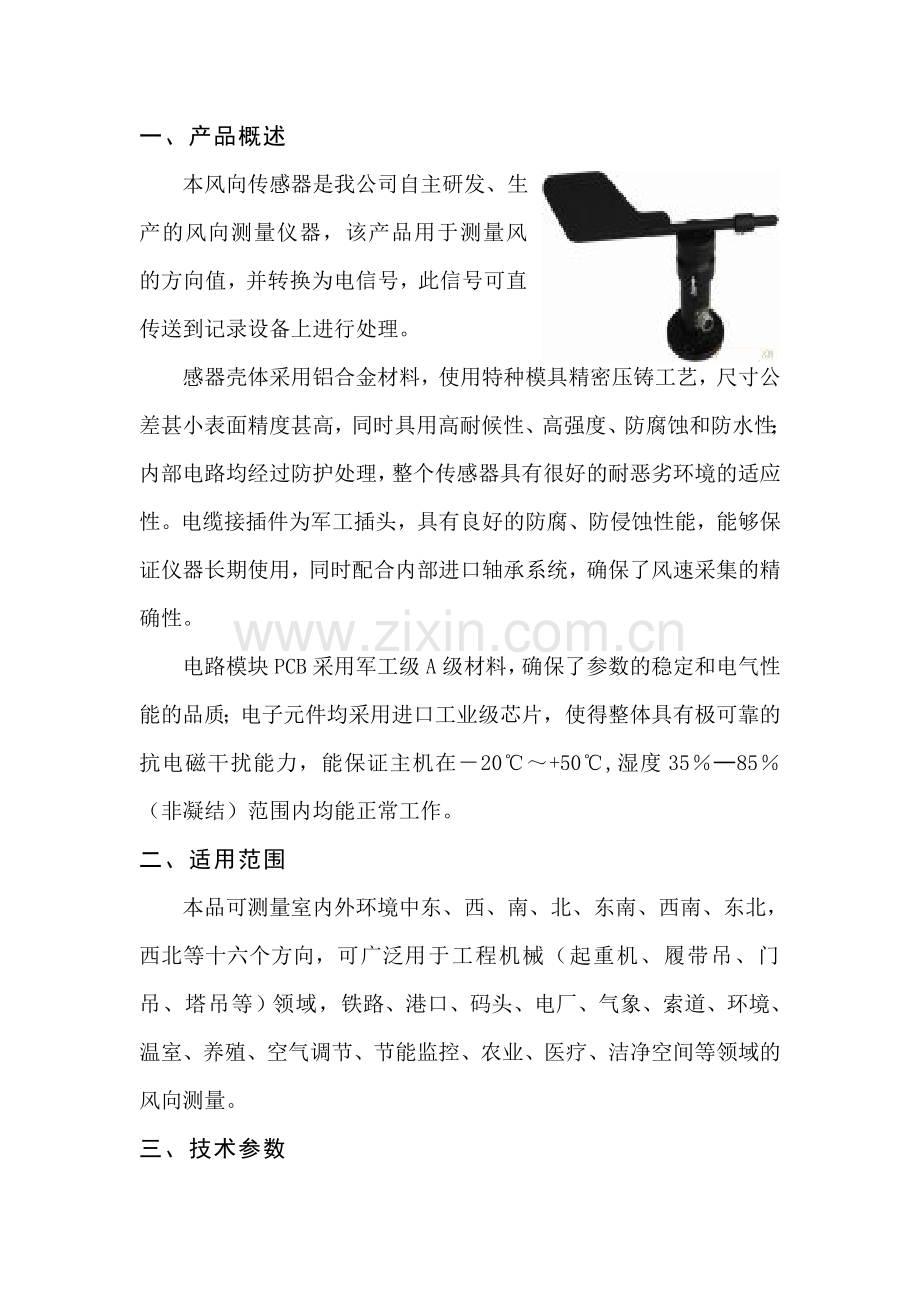

一、产品概述
本风向传感器是我公司自主研发、生产的风向测量仪器，该产品用于测量风的方向值，并转换为电信号，此信号可直传送到记录设备上进行处理。
感器壳体采用铝合金材料，使用特种模具精密压铸工艺，尺寸公差甚小表面精度甚高，同时具用高耐候性、高强度、防腐蚀和防水性；内部电路均经过防护处理，整个传感器具有很好的耐恶劣环境的适应性。电缆接插件为军工插头，具有良好的防腐、防侵蚀性能，能够保证仪器长期使用，同时配合内部进口轴承系统，确保了风速采集的精确性。
电路模块PCB采用军工级A级材料，确保了参数的稳定和电气性能的品质；电子元件均采用进口工业级芯片，使得整体具有极可靠的抗电磁干扰能力，能保证主机在－20℃～+50℃,湿度35％─85％（非凝结）范围内均能正常工作。
二、适用范围
本品可测量室内外环境中东、西、南、北、东南、西南、东北，西北等十六个方向，可广泛用于工程机械（起重机、履带吊、门吊、塔吊等）领域，铁路、港口、码头、电厂、气象、索道、环境、温室、养殖、空气调节、节能监控、农业、医疗、洁净空间等领域的风向测量。
三、技术参数

输出类型
电流输出型
电压输出型
RS485型
量 程
16个方向或8方向（0-360度）
供电电压
DC12V~24 V
输出信号
4-20mA（三线制）

0-5V
MODBUS协议
负载能力
≤500Ω
≥2KΩ

使用环境
-20℃~+55℃，相对湿度35-85%非凝结
启动风力
≥0.8m/s
整体功耗
（DC24V）
≤700mW
≤300mW
≤300mW
重量
≤0.5Kg
如有特殊规格要求请另行告知
四、功能特点
该产品自投入市场以来，以其优异的质量，卓越的性能赢得广大用户的好评，具备以下特点：
◆ 体积小，携带方便、安装简捷、外观精美；
◆ 有较强的防腐蚀性和耐候性；
◆ 测量精度高，量程范围宽，稳定性好；
◆ 功耗低，较强的抗干扰能力，能长期稳定工作；
◆ 电源适应范围宽，数据信息线性度好，信号传输距离长。
五、结构尺寸图

六、固定方式
传感器应水平安装，确保风向数据的准确性；采用法兰安装方式， 传感器下方安装法兰直径Ф60mm，四个安装孔为Ф6.6mm，四个安装孔均匀分布再Ф47mm的圆周上，安装使用法兰固定安装，安装尺寸如下：

七、信号输出定义
电压型和电流型输出定义如下

RS485输出定义

八、线色定义

线 型
常用颜色
备用颜色
电源线色
红色

地线线色
黑色

信号线色
蓝色--------A+

绿色---------B-

九、风向十六位方向图

十、信号输出对应关系
电压信号输出(0-5V)对应关系（电压综合精度±2%）
北:5V 东北偏北:0.31V 东北:0.63V 东北偏东:0.94V
东:1.25V 东南偏东:1.56V 东南:1.88V 东南偏南:2.19V
南:2.5V 西南偏南:2.81V 西南:3.13V 西南偏西:3.44V
西:3.75V 西北偏西:4.06V 西北:4.38V 西北偏北:4.69V

电压信号输出(1-5V)对应关系（电压综合精度±2%）
北:1V 东北偏北:1.25V 东北:1.5V 东北偏东:1.75V
东:2V 东南偏东:2.25V 东南:2.5V 东南偏南:2.75V
南:3V 西南偏南:3.25V 西南:3.5V 西南偏西:3.75V
西:4V 西北偏西:4.25V 西北:4.5V 西北偏北:4.75V

电流信号输出对应关系（电流综合精度±2%）
北:4mA 东北偏北:5mA 东北:6mA 东北偏东:7mA
东:8mA 东南偏东:9mA 东南:10mA 东南偏南:11mA
南:12mA 西南偏南:13mA 西南:14mA 西南偏西:15mA
西:16mA 西北偏西:17mA 西北:18mA 西北偏北:19mA

故障码：2mA
十一、RS485/232通讯协议
采用了MODBUS-RTU协议的命令子集，使用读寄存器命令（03）（06）。
1、数据传输方式：
8位数据位，1位停止位，无校验位。
2、数据传输速率：
缺省波特率为9600BPS，不可修改，用户希望使用其他波特率时，请在定货时声明。支持波特率：9600BPS，4800BPS，2400BPS,1200BPS。
3、数据报文格式
⑴功能码0x03---查询从设备寄存器内容
主设备报文
从设备正确报文
从设备地址 (0x01-0xFF 1字节)
从设备地址 (0x01-0xFF 1字节)
功能码 (0x03 1字节)
功能码 (0x03 1字节)
起始寄存器地址 (2字节)
数据区字节数 (2*寄存器个数1字节)
寄存器个数 (2字节)
数据区 (寄存器内容 2*寄存器个数字节)
CRC校验码 (2字节)
CRC校验码 (2字节)
⑵功能码0x06---对从设备寄存器置数
主设备报文
从设备正确报文
从设备地址 (0x01-0xFF 1字节)
从设备地址 (0x01-0xFF 1字节)
功能码 (0x10 1字节)
功能码 (0x03 1字节)
起始寄存器地址 (2字节)
数据区字节数 (2*寄存器个数1字节)
写入寄存器的数据 (2* 寄 存器个数 个字节)
数据区 (寄存器内容 2*寄存器个数字节)
CRC校验码 (2字节)
CRC校验码 (2字节)

注：1、CRC检验码低位在前、高位在后,寄存器地址, 寄存器个数,数据均为高位在前、低位在后;
2、寄存器字长为16bit(两个字节);

4、寄存器说明与命令格式
（1）参量数据寄存器定义表
寄存器地址(Hex)
寄存器内容
寄存器个数
寄存器状态
数据范围(Hex)
0x0011
风向
1
只读
0x00-0x0E10
数据范围0x00-0x0E10代表0°-360.0°风向方位（总共16个方位）。
（2）读数据命令举例：
命令中所有寄存器地址字节、寄存器个数字节、数据字节高位在前，低位在后；CRC校验码低位字节在前，高位字节在后；

(从设备地址02号，波特率为9600，N,8,1)
从设备地址
功能码
起始寄存器地址
寄存器个数
CRC-L
CRC-H
0x02
0x03
0x00
0x11
0x00
0x01
0xD4
0x3C

从设备回应：
从设备地址
功能码
数据区字节数
寄存器数据
CRC-L
CRC-H
0x02
0x03
0x02
0x00
0x00
0xFC
0x44

(从设备地址02号，修改为03号)
从设备地址
功能码
起始寄存器地址
寄存器个数
CRC-L
CRC-H
0x02
0x06
0x00
0x20
0x00
0x03
0XC8
0x32

从设备回应：
从设备地址
功能码
起始寄存器地址
寄存器数据
CRC-L
CRC-H
0x02
0x06
0x00
0x02
0x00
0x03
0XC8
0x32

十二、维护和保养
本仪器属精密的电子产品，正确的的维护和保养有助于保护仪器性能、延长仪器的使用寿命，请注意以下几点：
1、 请依据使用说明书的要求正确使用说明书，接钱有误有可能导致仪器损坏。
2、 不要用挥发性液体擦拭仪器，否则可能导致仪器变色变形；软布擦拭，避免仪器外部保护膜划伤，延长仪器使用寿命。
3、 仪器应轻拿轻放，不得摔落或重压，否则将导致仪器变形、内部电路板损坏。
4、 不要在仪器带电的情况下触摸感应部位，以影响量结果或导致仪器内部电路的损坏。
5、 请勿私自拆卸和改装本仪器，以免对仪器造成损坏。
6、 仪器使用时应用螺丝牢固固定，否则有可能损坏仪器。
7、 定期检查仪器电源电压，确保仪器正常运行。
