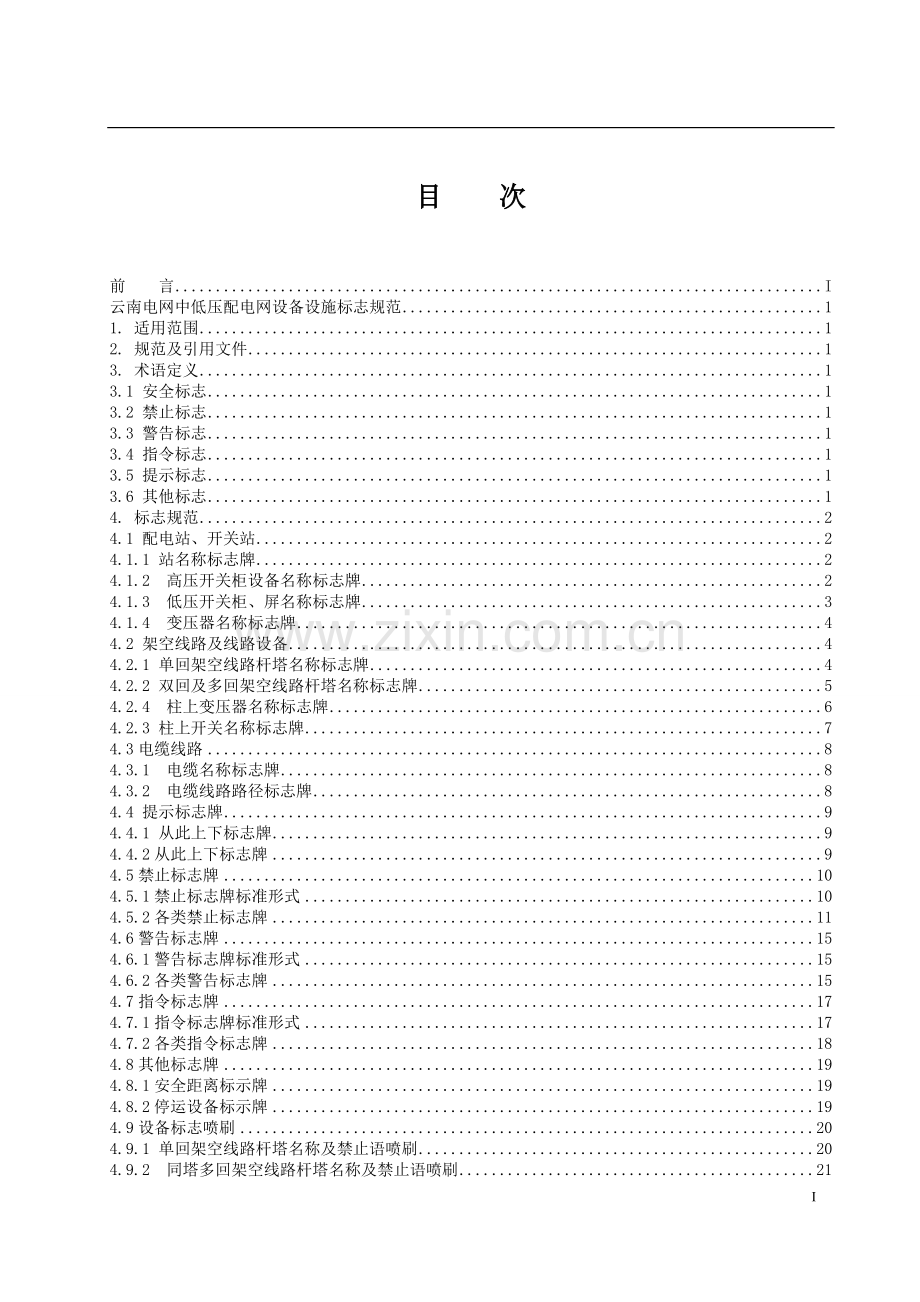

目 次
前 言 I
云南电网中低压配电网设备设施标志规范 1
1. 适用范围 1
2. 规范及引用文件 1
3. 术语定义 1
3.1 安全标志 1
3.2 禁止标志 1
3.3 警告标志 1
3.4 指令标志 1
3.5 提示标志 1
3.6 其他标志 1
4. 标志规范 2
4.1 配电站、开关站 2
4.1.1 站名称标志牌 2
4.1.2 高压开关柜设备名称标志牌 2
4.1.3 低压开关柜、屏名称标志牌 3
4.1.4 变压器名称标志牌 4
4.2 架空线路及线路设备 4
4.2.1 单回架空线路杆塔名称标志牌 4
4.2.2 双回及多回架空线路杆塔名称标志牌 5
4.2.4 柱上变压器名称标志牌 6
4.2.3 柱上开关名称标志牌 7
4.3电缆线路 8
4.3.1 电缆名称标志牌 8
4.3.2 电缆线路路径标志牌 8
4.4 提示标志牌 9
4.4.1 从此上下标志牌 9
4.4.2从此上下标志牌 9
4.5禁止标志牌 10
4.5.1禁止标志牌标准形式 10
4.5.2各类禁止标志牌 11
4.6警告标志牌 15
4.6.1警告标志牌标准形式 15
4.6.2各类警告标志牌 15
4.7指令标志牌 17
4.7.1指令标志牌标准形式 17
4.7.2各类指令标志牌 18
4.8其他标志牌 19
4.8.1安全距离标示牌 19
4.8.2停运设备标示牌 19
4.9设备标志喷刷 20
4.9.1 单回架空线路杆塔名称及禁止语喷刷 20
4.9.2 同塔多回架空线路杆塔名称及禁止语喷刷 21
5 标志设置要求 22
5.1 安全 22
5.2 醒目 22
5.3 设置方式 22
5.4 便于视读 22
5.5 照明 22
5.6 设置地点 22
5.7 设置高度 22
5.8 制作 22
5.9 固定 23

前 言
为规范云南电网公司中低压配电网设备、设施的标志，保障人身和设备安全，提高配电网运行管理水平，特制定本规范。
本规范是在参照国家标准、行业标准及中国南方电网有限责任公司《变电站安健环设施标准》、《架空线路及电缆安健环设施标准》，并结合云南电网现行中低压配电网设备设施的实际情况制定，适用于云南电网公司中低压配电网（不包含变电站）设备、设施。
本原则由云南电网公司生产技术部提出并归口解释。
本原则由云南电网公司生产技术部起草。
本原则由云南电网公司标准化委员会易志生统一编号。
本原则主要起草人：
本技术原则主要审核人：薛武、邹立峰、刘静萍、周海、魏杰、李绍祥、罗基庆
本技术原则批准人：廖泽龙
本技术原则自2009年8月1日起试行。
24
云南电网中低压配电网设备设施标志规范
1. 适用范围
本规范规定了云南电网公司中低压配电网（不包含变电站内的）设备、设施标志的制作和配置标准，适用于云南电网公司系统各级配电网生产管理单位。
2. 规范及引用文件
下列文件中的条款通过本标准的引用即成为本标准的条款。凡是标注日期的引用文件，其后来所有的修改内容或修订版均不适用于本标准。
《变电站安健环设施标准》 Q/CSG 1 0001-2004
《架空线路及电缆安健环设施标准》 Q/CSG 1 0002-2004
3. 术语定义
3.1 安全标志
安全标志分为禁止标志、警告标志、指令标志、提示标志和其他标志五大类。
3.2 禁止标志
禁止人们不安全行为的图形标志。
3.3 警告标志
提醒人们对周围环境引起注意，以避免可能发生危险的图形标志。
3.4 指令标志
强制人们必须做出某种动作或采用防范措施的图形标志。
3.5 提示标志
向人们提供某种信息（如表明安全设施或场所）的图形标志。
3.6 其他标志
向人们提供其他信息的图形标志。主要包括限速、限高、安全距离、退运设备标志等。
4. 标志规范
4.1 配电站、开关站
4.1.1 站名称标志牌
标志类型
标志名称
标志图形
提示标志
开关站、配
电站名牌

制作规范
安装规范
（1）形式：方形白底黑色边框及相应黑体字；
（2）颜色：企业标准色C100 M69 Y0 K38；
（3）材质：基材为厚度2.5mm的铝板，采用反光膜刻绘，粘贴在铝板表面；
（4）尺寸：600mm×400mm。
（1） 配电站、开关站入口处醒目位置；
（2） 底端离地面1600mm为宜。
4.1.2 高压开关柜设备名称标志牌
标志类型
标志名称
标志图形
提示标志
高压开关柜
名牌

制作规范
安装规范
（1）形式：方形白底红色边框及相应黑体字；
（2）标准色：红色为M100 Y100；
（3）材质：基材为厚度0.5mm的背胶相片纸，表面敷亮膜；
（4）尺寸：可选用以下两组尺寸：
第一组150mm×120mm、134mm×104mm
第二组180mm×144 mm、160mm×124mm
（1）配电站、开关站设备操作机构面板操作按钮下方位置；
（2）操作人员正前方。
4.1.3 低压开关柜、屏名称标志牌
标志类型
标志名称
标志图形
提示标志
低压开关柜、 屏名称

制作规范
安装规范
（1） 形式：方形白底红色边框及相应黑体字；
（2） 标准色：红色为M100 Y100；
（3） 材质：基材为厚度0.5mm的背胶相片纸，表面敷亮膜；
（4） 尺寸：76mm×56mm、60mm×40mm。
（1）配电站、开关站低压设备面板中间位置；
（2）操作人员正前方。
4.1.4 变压器名称标志牌
标志类型
标志名称
标志图形
提示标志
变压器名称

制作规范
安装规范
（1） 形式：方形白底红色边框及相应黑体字；
（2） 标准色：红色为M100 Y100；
（3） 材质：基材为厚度0.5mm的背胶相片纸，表面敷亮膜；
（4） 尺寸：300mm×200mm、268mm×168mm
（1）配电站变压器面板中间位置；
（2）操作人员正前方。
4.2 架空线路及线路设备
4.2.1 单回架空线路杆塔名称标志牌
标志类型
标志名称
标志图形
提示标志
架空线路 杆塔名称

制作规范
安装规范
（1）形式：方形白底红色边框及相应黑体字；
（2）标准色：红色为M100 Y100；
（3）材质：基材采用厚度2.5mm的铝板，图形符号用反光膜刻绘粘贴；
（4）尺寸：320mm×260mm、300mm×240mm。
（1）铁塔安装，采用800mm*10mm万能钢带箍固定在塔主材上；
（2）水泥杆安装，先将标志牌弯曲为弧形，再用1500mm*10mm万能钢带箍固定，使标志牌紧贴水泥杆表面
（3）线路每基杆塔悬挂线路名称标志牌，线路名称标志牌安装朝向杆塔小号侧方向；
（4）铁塔的杆塔名称标志牌安装在塔身距基础保护帽顶面以上5.0m处的主材上；
（5）水泥杆的杆塔名称标志牌安装在离地面以上5.0m位置，水泥杆为双杆时杆塔名称标志牌安装在甲杆离地面以上5.0m位置。
4.2.2 双回及多回架空线路杆塔名称标志牌
标志类型
标志名称
标志图形
提示标志
双回及多回 架空线路杆 塔名称

制作规范
安装规范
（1） 形式：方形反白边框及相应黑体字；
（2） 用底色区分不同的线路，标准色：蓝色为C100 M60；黄色为M20 Y100；绿色为C100 Y100；红色为M100 Y100；
（3） 材质：基材采用厚度2.5mm的铝板为基材，采用反光膜刻绘，粘贴在铝板表面；
（4） 双回及多回架空线路杆塔名称标志牌尺寸与单回架空线路杆塔名称标志牌相同。
（1） 铁塔安装，采用800mm*10mm万能钢带箍固定在杆塔主材上；
（2） 水泥杆安装，将名称标志牌弯曲为圆弧形，用1500mm*10mm万能钢带箍固定，使名称标志牌紧贴在水泥杆表面；
（3） 线路每基杆塔悬挂线路名称标志牌，线路名称标志牌安装在杆塔小号侧方向；
（4） 同塔多回架空线路，铁塔最下层左线名称标志牌安装在塔身左边离基础保护帽顶面以上5.0m处主材上，最下层右线名称标志牌安装在塔身右边离基础保护帽顶面以上5.0m处主材上，上层各线路名称标志牌安装在相应下层线路名称标志牌上方40cm处；
（5） 同塔多回架空线路，单杆（包括钢管杆）的杆塔名称标志牌按顺序统一安装在顺线路方向面向大号侧，左侧面、右侧面相对应的线路名称；上层各线路名称标志牌安装在相应下层线路名称标志牌上方40cm处。
4.2.4 柱上变压器名称标志牌
标志类型
标志名称
标志图形
提示标志
柱上变压器 名称

制作规范
安装规范
（1） 形式：方形白底红色边框及相应黑体字；
（2） 标准色：红色为M100 Y100；
（3） 材质：基材采用厚度2.5mm的铝板，图形符号用反光膜刻绘粘贴；
（4） 柱上变压器名称标志牌尺寸与线路杆塔名称标志牌相同。
（1）采用800mm*10mm万能钢带箍固定在变压器上；
（2）安装在变压器器身中部；
（3）面向主巡回检查路线。

4.2.3 柱上开关名称标志牌
标志类型
标志名称
标志图形
提示标志
柱上开关名称

制作规范
安装规范
（1） 形式：方形白底红色边框及相应黑体字；
（2） 标准色：红色为M100 Y100；
（3） 材质：基材采用厚度2.5mm的铝板，图形符号用反光膜刻绘粘贴；
（4） 柱上开关名称标志牌尺寸与线路杆塔名称标志牌相同。
（1）采用800mm*10mm万能钢带箍固定在柱上开关支撑架上；
（2）柱上开关支撑架上；
（3）面向主巡回检查路线。

4.3电缆线路
4.3.1 电缆名称标志牌
标志类型
标志名称
标志图形
提示标志
电缆名称

制作规范
安装规范
（1） 形式：方形白底相应红色、黑体字；
（2） 材质：采用厚度2.5mm的铝板为基材，采用反光膜刻绘，粘贴在铝板表面。
（1）采用800mm*10mm万能钢带箍固定在电缆上（标志牌为双面）或直接粘贴在电缆本体上（标志排为单面）
（2）与架空线路连接的电缆标志牌固定于连接处附近的本电缆上；沿电缆隧道敷设的电缆线路标志牌固定于电缆线路隧道内、电缆井内的电缆上。
4.3.2 电缆线路路径标志牌
标志类型
标志名称
标志图形
提示标志
电缆线路路径

制作规范
安装规范
形式：长边八角形，白色底和相应黑色黑体字；
材质：铸铁制作。
（1） 标志牌埋设于人行道和公路上，面朝上，位于电缆线路的路径正上方、分支处、转角处、终端处等；
（2） 一般10m－20m处设置标志牌。
4.4 提示标志牌
4.4.1 从此上下标志牌
标志类型
标志名称
标志图形
提示标志
从此上下

制作规范
安装规范
（1） 形式：正方形白底相应绿色、黑体字；
（2） 标准色：绿色为C100 Y100；
（3） 材质：提示标志牌采用厚度2.5mm的铝板为基材，采用3M反光膜刻绘，粘贴在铝板表面；
（4） 尺寸：250×250mm
（1）设置在或悬挂在现场工作人员可以上下的棚架、爬梯上
4.4.2从此上下标志牌
标志类型
标志名称
标志图形
提示标志
在此工作

制作规范
安装规范
（1） 形式：正方形白底相应绿色、黑体字；
（2） 标准色：绿色为C100 Y100；
（3） 材质：提示标志牌采用厚度2.5mm的铝板为基材，采用3M反光膜刻绘，粘贴在铝板表面；
（4） 尺寸：250×250mm
（1）设置在或悬挂在工作地点或检修设备上
4.5禁止标志牌
4.5.1禁止标志牌标准形式
标志类型
标志名称
标志图形
禁止标志
禁止标志牌 标准形式

制作规范
安装规范
（1） 形式：方形白底相应红色、黑体字；
（2） 标准色：红色为M100 Y100、黑色为K100；
（3） 材质：采用厚度2.5mm的铝板为基材，3M反光膜刻绘，粘贴在铝板表面；
（4） 尺寸：300×240mm
（5） 移动支架尺寸：不锈钢结构，内框尺寸400×320 mm，底边对地1500 mm
根据禁止内容不同，分别安装在配电站、开关站、线路及线路通道、电缆沟道等禁止人们不安全行为的地方，具体配置情况详见4.4.2
4.5.2各类禁止标志牌
序号
图形标志
名称
适用范围
1

禁止合闸
有人工作
（1）当位置不足以悬挂带图形标志牌时可采用文字形式标志牌
（2）设置在一经合闸，即可送电到已停电检修（施工）设备的断路器、隔离刀闸操作把手上
（3）设置在控制室内已停电检修（施工）设备的电源开关或合闸按钮上
（4）标志规格120×80 mm，采用方形白底红色边框及相应黑体字，采用厚度0.5mm的背胶相片纸为基材，表面敷亮膜。
2

禁止合闸
线路有人工作
（1）当位置不足以悬挂带图形标志牌时可采用文字形式标志牌
（2）悬挂在一经合闸，即可送电到已停电检修（施工）线路中的断路器、隔离刀闸的操作把手上
（3）悬挂在控制室内已停电检修（施工）设备的电源开关或合闸按钮上
（4）标志规格120×80 mm，采用方形白底红色边框及相应黑体字，采用厚度0.5mm的背胶相片纸为基材，表面敷亮膜
3

禁止合闸
有人工作
（1）设置在一经合闸，即可送电到已停电检修（施工）设备的断路器、隔离刀闸操作把手上
（2）设置在控制室内已停电检修（施工）设备的电源开关或合闸按钮上
4

禁止合闸
线路有人工作
（1）设置在已停电检修（施工）的电力线路的断路器和隔离开关的操作把手上
5

禁止吸烟
（1）设置在配电站、开关站出入口处的适当位置
（2）悬挂在电缆隧道出入口处的适当位置
（3）悬挂在电缆接续工作临时围栏上
（4）标志牌底边距地面约1.5米
6

禁止烟火
（1）设置在配电站、开关站出入口处的适当位置
（2）设置在配电站、开关站内油漆场所、油处理室
（3）设置在配电站、开关站电缆夹层、隧道、竖井的合适位置
（4）悬挂在线路、油漆场所
（5）悬挂在电缆隧道、竖井等入口处
（6）标志牌底边距地面约1.5米
7

禁止攀登
高压危险
（1）设置在配电站主变压器等设备的爬梯上
（2）悬挂在架空线路铁塔、柱上变压器台架上
（3）配电站内标志牌设置为底边距地面约1.5米
（4）线路中标志牌设置为底边距地面约2m至4m高
8

施工现场
禁止通行
（1）悬挂或放置在检修现场围栏旁
（2）悬挂或放置在禁止通行的检修现场入口处
9

禁止跨越
（1）悬挂或设置在土建工程施工作业现场围栏旁
（2）悬挂或设置在深坑、管道等危险场所面向行人
10

未经许可
不得入内
（1）设置在配电站、开关站出入口处的适当位置
（2）悬挂在电缆隧道入口处
11

禁止使用 无线通信
（1）设置在配电站、开关站出入口处等，需要禁止使用无线电地方的适当位置

12

禁止在高压 线路下钓鱼
（1）可安装在跨越鱼塘的电力线路下方的适当位置
（2）单独使用时规格可适当发大，一般不超过1200mm×900mm
13

禁止在高压线路附近放风筝
（1）可安装在经常有人放风筝的电力线路附近适宜位置
（2）单独使用时规格可适当发大，一般不超过1200mm×900mm
14

禁止开挖取土
（1）可安装在土石开采、建筑施工地段的杆塔、拉线附近适宜位置
（2）单独使用时规格可适当发大，一般不超过1200mm×900mm
15

禁止烧荒
（1）可安装在电力线路保护区附近经常烧荒地段适宜位置
（2）单独使用时规格可适当发大，一般不超过1200mm×900mm
16

禁止植树
（1）可安装在电力线路保护区内植树地段的适宜位置
（2）单独使用时规格可适当发大，一般不超过1200mm×900mm
17

禁止建筑
（1）可安装在电力线路保护区内有可能建房地段的适宜位置
（2）单独使用时规格可适当发大，一般不超过1200mm×900mm
18

禁止爆破
（1）可安装在采石、采矿区，影响电力线路安全地段的适宜位置
（2）单独使用时规格可适当发大，一般不超过1200mm×900mm
19

禁倒矿渣
（1）安装在电力线路保护区内有可能堆放谷物、草料、垃圾、矿渣地段的适宜位置
（2）单独使用时规格可适当发大，一般不超过1200mm×900mm
20

禁倒危化品
（1）安装在电力线路保护区内有可能倒化学物品、摆放易燃、易爆物地段的适宜位置
（2）单独使用时规格可适当发大，一般不超过1200mm×900mm
21

禁做地桩
（1）安装在电力线路保护区内有可能利用杆塔、拉线作起重牵引地锚地段的适宜位置
（2）单独使用时规格可适当发大，一般不超过1200mm×900mm
4.6警告标志牌
4.6.1警告标志牌标准形式
标志类型
标志名称
标志图形
警告标志
警告标志牌 标准形式

制作规范
安装规范
（1） 形式：方形白底相应黄色三角形、黑体字；
（2） 标准色：黄色为M20 Y100、黑色为K100；
（3） 材质：采用厚度2.5mm的铝板为基材，3M反光膜刻绘，粘贴在铝板表面；
（4） 尺寸：300×240mm
（5） 移动支架尺寸：不锈钢结构，内框尺寸400×320 mm，底边对地1500 mm
根据警告内容不同，分别安装在配电站、开关站、线路及线路通道、电缆沟道等提醒人们对周围环境引起注意的地方，具体配置情况详见4.5.2
4.6.2各类警告标志牌
序号
图形标志
名称
适用范围
1

止步
高压危险
（1）设置在带电设备工作地点的安全围栏上
（2）设置在因高压危险禁止通行的过道上
（3）设置在高压试验地点安全围栏上
（4）设置在带电设备构架或固定围栏上
（5）设置在工地地点临近带电设备的横梁上
（6）悬挂在电缆线路地上部分，架空线路敷设的电缆离地5m及以下部分
2

当心触电
（1）设置在或悬挂在临时电源配电箱、检修电源箱的门上
（2）设置在或悬挂在生产现场可能发生触电危险的电器设备和线路上

3

当心坑洞
（1）设置在或悬挂在生产现场临时开启电缆坑、管沟、起吊孔或平台、地面的出入口的四周
（2）设置在或悬挂在临时开挖孔沟坑洞的四周
4

当心滑跌
（1）设置在进行清洗工作、设备加油换油、下雨后或装有钢板地面、平台、大型设备顶面的施工作业现场等容易积水，有滑跌危险的地方
5

有电
注意安全
（1）悬挂在位于行人或车辆通行处线路杆塔下的适宜位置
6

有电
高压危险
（1）设置在架空配电线路对地、建筑物距离较近的地方
7

危险
注意距离
（1）设置在电力线路对地距离较近的地方
8

施工
注意安全
（1）设置在电力线路下方有可能使用大型机械设备施工的地段
4.7指令标志牌
4.7.1指令标志牌标准形式
标志类型
标志名称
标志图形
指令标志
指令标志牌
标准形式

制作规范
安装规范
（1） 形式：方形白底相应蓝色、黑体字；
（2） 标准色：蓝色为C100、黑色为K100；
（3） 材质：采用厚度2.5mm的铝板为基材，3M反光膜刻绘，粘贴在铝板表面；
（4） 尺寸：300×240mm
（5） 移动支架尺寸：不锈钢结构，内框尺寸400×320 mm，底边对地1500 mm
根据警告内容不同，分别安装在配电站、开关站、线路及线路通道、电缆沟道等生产场所强制人们必须做出某种动作或采用防范措施的图形标志，具体配置情况详见4.6.2
4.7.2各类指令标志牌
序号
图形标志
名称
适用范围
1

必须戴安全帽
（1）设置在或悬挂在生产场所主要通道入口处
2

必须系安全带
（1）设置在或悬挂在高度1.5m－2m周围没有设置防护围栏的作业地点
（2）设置在或悬挂在高空作业场所
3

必须戴防护手套
（1）设置在或悬挂在易伤害手部的作业场所，如具有腐蚀、污染、灼烫、冰冻及触电危险的作业场所
4

注意通风
（1）设置在SF6设备室的合适位置
（2）设置在密闭或狭窄工作场所的合适位置
（3）设置在蓄电池室的合适位置
（4）悬挂在电缆井入口处
4.8其他标志牌
4.8.1安全距离标示牌
标志类型
标志名称
标志图形
其他标志
安全距离标示

制作规范
安装规范
（1）形式：方形白底相应红色、黑体字；
（2）标准色：红色为M100 Y100；
（3）材质：采用厚度2.5mm的铝板为基材，标准色为采用3M反光膜刻绘，粘贴在铝板表面；
（4）尺寸：300×300 mm
（1）设置在配电站、开关站出入口处的适当位置
（2）悬挂在电缆隧道出入口处的适当位置
（3）悬挂在电缆接续工作临时围栏上
（4）标志牌底边距地面约1.5米
4.8.2停运设备标示牌
标志类型
标志名称
标志图形
其他标志
退运设备标志

制作规范
安装规范
（1） 形式：方形白底相应黑色、黑体字；
（2） 材质：采用厚度2.5mm的铝板为基材，采用3M反光膜刻绘，粘贴在铝板表面
（1）设置在配电站、开关站已退出运行而未拆除的设备
（2）悬挂已退出运行而未拆除的线路及线路设备上
4.9设备标志喷刷
4.9.1 单回架空线路杆塔名称及禁止语喷刷
标志类型
标志名称
标志图形
设备标志
单回架空线路杆塔名称及禁止语

制作规范
安装规范
（1） 形式：杆（塔）名称采用黑底白字喷刷，字体为黑体字。
（2） 规格：杆（塔）全称在黑色底漆上下最少预留50mm；禁止语在黑色底漆上下预留100mm，中间分隔点为100mm；铁塔，黑色底漆长度为1000mm，宽度为该塔的塔材宽度；水泥杆，黑色底漆长度为1000mm，宽度为200mm
（1）铁塔喷刷，顺线路方向面向大号侧，左边主材上喷刷线路名称，右边主材上喷刷禁止语。黑色底漆的底边距离地面为1000mm，根据实际情况可向上位移至适当位置，同塔黑色底漆须在同一水平位置
（2）高低腿铁塔以高腿为基准距离地面1000mm喷刷，其他各腿喷刷位置要求与高腿在同一水平位置。
（3）双水泥杆喷刷，顺线路方向面向大号侧，左边喷刷线路名称，右边喷刷禁止语。黑色底漆的底边距离地面为1000mm
（4）单杆喷刷，顺线路方向面向大号侧，左侧面喷刷线路名称，右侧面喷刷禁止语。黑色底漆的底边距地面为1000mm
4.9.2 同塔多回架空线路杆塔名称及禁止语喷刷
标志类型
标志名称
标志图形
设备标志
同塔多回架空线路杆塔名称及禁止语

制作规范
安装规范
（1）形式：杆塔名称及禁止语喷刷的颜色、尺寸及字体要求与单回路架空线路相同。
（2）规格：同塔双回线路喷刷，顺线路方向面向大号侧，A、D腿主材上喷刷相对应的线路名称，B、C腿主材上喷刷禁止语；黑色底漆的底边距离地面为1000mm，如果1000mm处有螺栓或塔材遮挡不便于喷刷可根据实际情况可向上位移至适当位置，同塔各个方向的黑色底漆须在同一水平位置。
（1）同塔多回线路喷刷，最下层线路名称和禁止语在同一水平位置，黑色底漆的底边距离地面为1000mm，同塔各个方向的黑色底漆须在同一水平位置。上层线路名称与下层线路名称垂直排列在相对应的同一主材上，间隔40cm
（2）单杆双回线路喷刷，顺线路方向面向大号侧，左侧面、右侧面分别喷刷相对应的线路名称；正面喷刷禁止语。黑色底漆的底边距地面为1000mm
（3）单杆多回线路喷刷，最下层线路名称和禁止语在同一水平线上，黑色底漆的底边距地面为1000mm。上层线路名称与下层线路名称垂直排列在相对应的正侧面，间隔400mm

5 标志设置要求
5.1 安全
（1）周围环境有某种不安全的因素而需要用标志加以提醒时，应设置有关安全的标志。
（2）标志设置后，不应有造成人体任何伤害的潜在危险。
5.2 醒目
标志应按规定进行设置，要保证标志具有足够的尺寸，并使其与背景间有明显的对比度。
5.3 设置方式
图形标志一般采用的设置方式为附着式（如钉挂、粘贴、镶嵌等）、悬挂、摆放式、柱式（固定在标志杆或支架等物体上）。
5.4 便于视读
（1）标志的偏移距离应尽可能小。对位于最大观察距离的观察者，偏移角不宜大于15°。如受到条件限制，无法满足该要求，应适当加大标志的尺寸。
（2）应尽可能使标志的观察角接近90°。对应最大观察距离的观察者，观察角不应小于75°。
（3）标志的正面或其邻近不得有妨碍人们视读的固定障碍物，并尽量避免经常被其他临时性物体所遮挡。
（4）标志通常不设在门、窗、架等可移动的物体上，以免物体移动后人们看不到标志。
5.5 照明
（1）应将标志设在明亮的地方，以保证人们能正常的辨认标志。
（2）用各种材料制成的带有规定颜色的标志经光源照射后，标志的颜色仍应符合有关安全色标准的规定。
（3）如设置标志的位置附件无法找到明亮地点，则应考虑增加辅助光源或使用灯箱。对于照明条件较差的场所，标志可采用荧光材料制作。

5.6 设置地点
（1）提示标志应设在紧靠所说明的设施的上方或侧面，或足以引起公众注意的与该设施邻近的部位。
（2）局部信息标志设在所要说明（禁止、警告、指令）的设备处或场所附近醒目位置。
5.7 设置高度
（1）与人眼水平视线高度大体一致；
（2）略高于人体身高；
（3）局部信息标志的设备高度可根据具体场所的客观情况来确定。
5.8 制作
（1）各种图形标志必须按照规定的图案、线条宽度成比例放大制作，不得修改图案。
（2）标志一般选用不锈钢板、铝合金板、塑料等耐久性材料。
（3）有触电危险的场所，应使用绝缘材料制作标志。
（4）对防火有要求的标志应使用不可燃材料。
（5）特殊场合使用的标志材料应符合有关规定。
5.9 固定
（1）各种方式设备的标志都应牢固的固定在其依托物上，不能产生倾斜、卷翘、摆动等现象。
（2）线路悬挂或设置时，应充分考虑风压力的作用。
