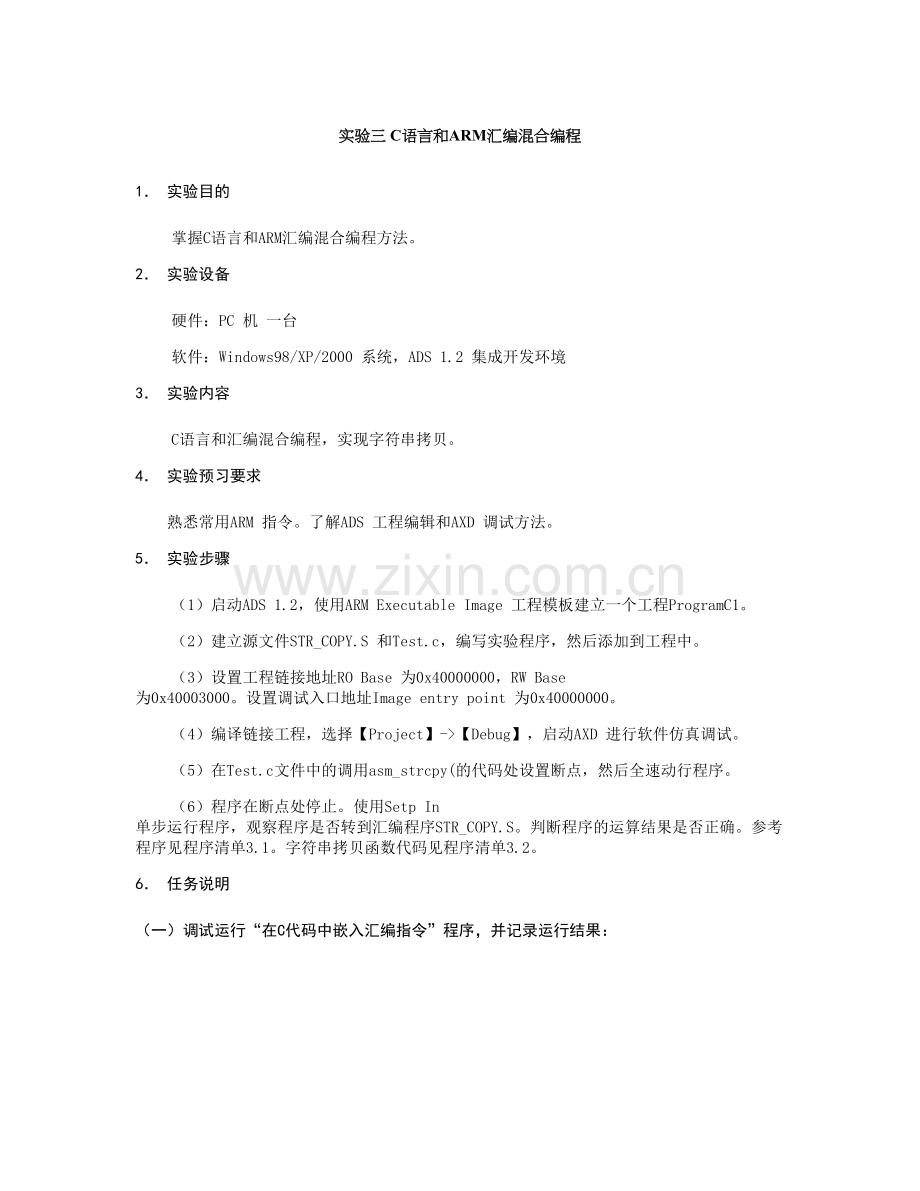

实验三 C语言和ARM汇编混合编程
1． 实验目的
掌握C语言和ARM汇编混合编程方法。
2． 实验设备
硬件：PC 机 一台
软件：Windows98/XP/2000 系统，ADS 1.2 集成开发环境
3． 实验内容
C语言和汇编混合编程，实现字符串拷贝。
4． 实验预习要求
熟悉常用ARM 指令。了解ADS 工程编辑和AXD 调试方法。
5． 实验步骤
（1）启动ADS 1.2，使用ARM Executable Image 工程模板建立一个工程ProgramC1。
（2）建立源文件STR_COPY.S 和Test.c，编写实验程序，然后添加到工程中。
（3）设置工程链接地址RO Base 为0x40000000，RW Base 为0x40003000。设置调试入口地址Image entry point 为0x40000000。
（4）编译链接工程，选择【Project】->【Debug】，启动AXD 进行软件仿真调试。
（5）在Test.c文件中的调用asm_strcpy(的代码处设置断点，然后全速动行程序。
（6）程序在断点处停止。使用Setp In 单步运行程序，观察程序是否转到汇编程序STR_COPY.S。判断程序的运算结果是否正确。参考程序见程序清单3.1。字符串拷贝函数代码见程序清单3.2。
6． 任务说明
（一）调试运行“在C代码中嵌入汇编指令”程序，并记录运行结果：

（二）调试运行“汇编程序调用C函数”，程序，并记录运行结果：

（三）在现有字符串拷贝（C 语言调用汇编程序）源程序的基础上，实现int类型数据的拷贝。
1）要求：
Ø 编写ARM汇编程序并加注释
Ø 调试并记录运行结果
2）提示：源数字可用数组定义，如int s[4];并对数组元素进行初始化，s[0]=1;s[1]=2;s[2]=3;s[4]=0,同样定义目标数组d[4]并初始化为0。注：一个int型数字占4个存储单元。验证是否拷贝成功，利用for循环显示目标数组内容。
程序清单3.1 C语言调用汇编程序实验参考程序Test.c

程序清单3.2 字符串拷贝函数代码STR_COPY.S
