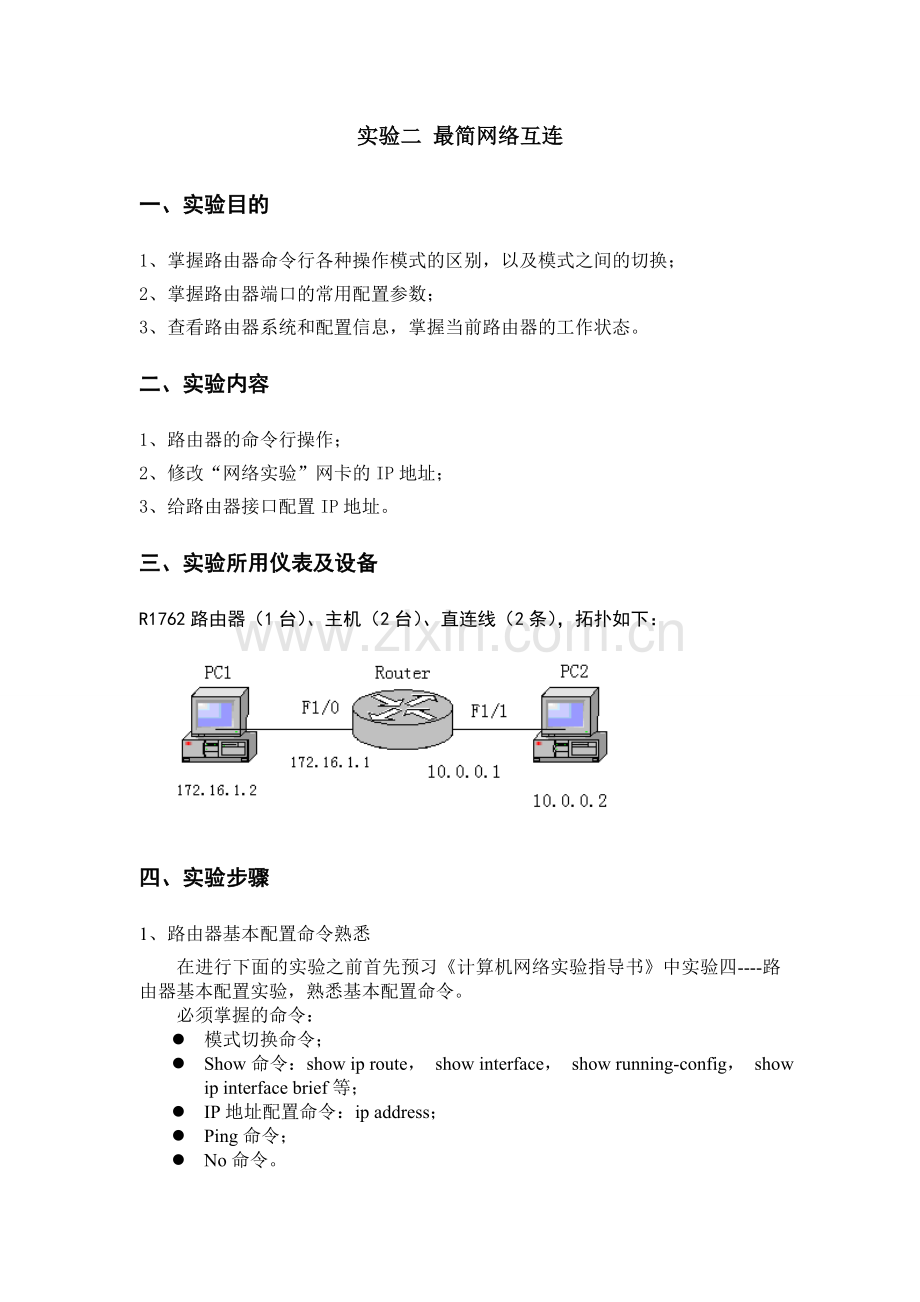

实验二 最简网络互连
一、实验目的
1、掌握路由器命令行各种操作模式的区别，以及模式之间的切换；
2、掌握路由器端口的常用配置参数；
3、查看路由器系统和配置信息，掌握当前路由器的工作状态。
二、实验内容
1、路由器的命令行操作；
2、修改“网络实验”网卡的IP地址；
3、给路由器接口配置IP地址。
三、实验所用仪表及设备
R1762路由器（1台）、主机（2台）、直连线（2条），拓扑如下：

四、实验步骤
1、路由器基本配置命令熟悉
在进行下面的实验之前首先预习《计算机网络实验指导书》中实验四----路由器基本配置实验，熟悉基本配置命令。
必须掌握的命令：
l 模式切换命令；
l Show命令：show ip route， show interface， show running-config， show ip interface brief等；
l IP地址配置命令：ip address；
l Ping命令；
l No命令。

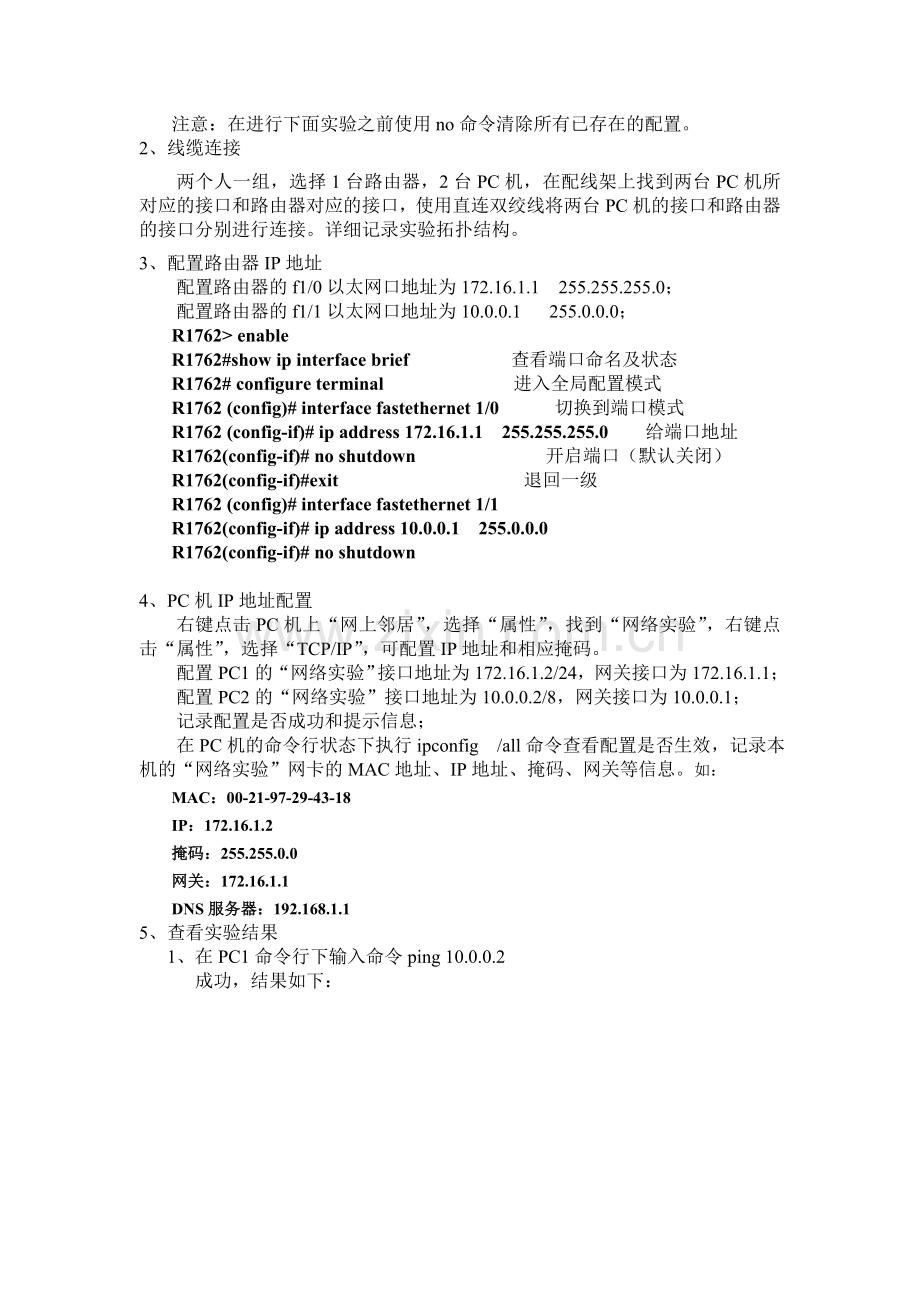

注意：在进行下面实验之前使用no命令清除所有已存在的配置。
2、线缆连接
两个人一组，选择1台路由器，2台PC机，在配线架上找到两台PC机所对应的接口和路由器对应的接口，使用直连双绞线将两台PC机的接口和路由器的接口分别进行连接。详细记录实验拓扑结构。
3、配置路由器IP地址
配置路由器的f1/0以太网口地址为172.16.1.1 255.255.255.0；
配置路由器的f1/1以太网口地址为10.0.0.1 255.0.0.0；
R1762> enable
R1762#show ip interface brief 查看端口命名及状态
R1762# configure terminal 进入全局配置模式
R1762 (config)# interface fastethernet 1/0 切换到端口模式
R1762 (config-if)# ip address 172.16.1.1 255.255.255.0 给端口地址
R1762(config-if)# no shutdown 开启端口（默认关闭）
R1762(config-if)#exit 退回一级
R1762 (config)# interface fastethernet 1/1
R1762(config-if)# ip address 10.0.0.1 255.0.0.0
R1762(config-if)# no shutdown

4、PC机IP地址配置
右键点击PC机上“网上邻居”，选择“属性”，找到“网络实验”，右键点击“属性”，选择“TCP/IP”，可配置IP地址和相应掩码。
配置PC1的“网络实验”接口地址为172.16.1.2/24，网关接口为172.16.1.1；
配置PC2的“网络实验”接口地址为10.0.0.2/8，网关接口为10.0.0.1；
记录配置是否成功和提示信息；
在PC机的命令行状态下执行ipconfig /all命令查看配置是否生效，记录本机的“网络实验”网卡的MAC地址、IP地址、掩码、网关等信息。如：
MAC：00-21-97-29-43-18
IP：172.16.1.2
掩码：255.255.0.0
网关：172.16.1.1
DNS服务器：192.168.1.1
5、查看实验结果
1、在PC1命令行下输入命令ping 10.0.0.2
成功，结果如下：

2、在PC2命令行下输入命令ping 172.16.1.2
成功，结果如下：

6、修改（第三步）路由器的端口地址，重复后面的过程
路由器的f1/1以太网口地址修改为172.16.1.3 255.255.255.0；
并将PC2的“网络实验”接口地址修改为172.16.1.4/24，网关接口为172.16.1.3；
配置是否成功？分析原因
答：配置不成功。显示:Primary IP address conflict with “FastEthernet 0/1”.
原因：配置不成功，可能是因为此次设置与第一次成功设置后产生了冲突。

7、查看路由表
在路由器上的“router#”模式（特权用户模式）下，使用“show ip route”命令查看路由器的路由表；

在PC机命令行模式下用“route print”命令显示PC机的路由表。

8、点击桌面上的“wireshark”，点击菜单栏的“capture” →“option”，在interface下拉菜单中，选中“网络实验”这块网卡，相应的IP地址会显示出来，在过滤器Capture Filter栏输入arp or icmp，表明只抓取ARP和ICMP数据。点击“start”，开始抓包，在PC机的dos命令行下输入命令(ping+对方IP)，观察抓到的包，点击菜单栏的“capture” →“stop”停止抓包。
分析抓到的一组ARP数据包，即请求（request）和应答（reply）包，记录数据链路层的源地址和目的地址。
分析一组ICMP数据包，请求（request）和应答（reply），记录数据链路层的源地址和目的地址；IP协议的源地址和目的地址。
如果抓取的只有ICMP的包，而没有ARP数据包，在命令行下输入arp -d
命令，再执行开始抓包，在命令行下输入（ping+对方IP），就会抓到两种类型的包，在实验报告中分析一下原因。

五、思考题
1.为什么在配线架上就可以使PC机和路由器（或交换机）进行物理连接，配线架的原理是怎样的？
答：配线架在这里面是作为PC机和路由器进行物理连接的媒介，直接用PC机连接路由器也是可以的，多台PC机的话，应用交换机来实现。如果是在实验室的话，要考虑到线的拔插问题，很容易把路由器或交换机的原插口弄坏，所以多给了个配线架。
2.在第六步中，路由器配置是否成功，有何提示信息？
答：不成功，显示Primary IP address conflict with “FastEthernet 0/1”.
3.在第五步中，ping命令执行是否成功，为什么？
答：Ping命令执行成功，两台PC机的网关接口分别设置为对方的IP地址。而且在第五步操作的截图中可以看到“lost=0”，因此PC1送出的数据都被PC2接受，因此Ping成功。
4．如果不配置PC机的网关，执行ping命令时可以观察到什么现象？为什么？
答：如果不配置PC机的网关，运行ping命令，两台主机无法通过网络互联。显示time out交换机无法识别PC机的IP，导致无法连接，出现连接请求超时。
六、实验报告
1、分组及实验任务列出组长、组内成员和本人的配置任务。
2、实验环境
记录本小组实验设备连接方式，
K051—（f1/0）路由器(f1/1)—K055。
3.实验过程
1.按实验步骤记录所有的配置，记录本机“网络实验”网卡的MAC地址，IP地址；端口号port number（如有）；配置的协议；失败的情况。
MAC: 00-21-97-29-3D-4B
IP: 10.0.0.2
Subnet Mask:255.0.0.0
Default Gateway:10.0.0.1
协议：(TCP/IP)
失败情况：无
2、在第八步中截图，截图中显示172.16.1.X或10.0.0.X地址，ICMP和ARP两种类型的包。

5、实验总结
列出实验中未解决的问题，或观察到的异常现象，以及所学习到的知识、意见和建议等。
在本实验中，我学会了配置路由器的IP地址，PC机的IP地址，实现了数据抓包，把课堂上的理论知识用以实践，最终达到了预期效果。在实验中遇到了一些问题，但都通过自己实践一一解决，感觉非常高兴。总之，该实验让我收获很多。
建议：实验室多配备几个老师，方便详细指导。
