《PLC》试题集.pdf

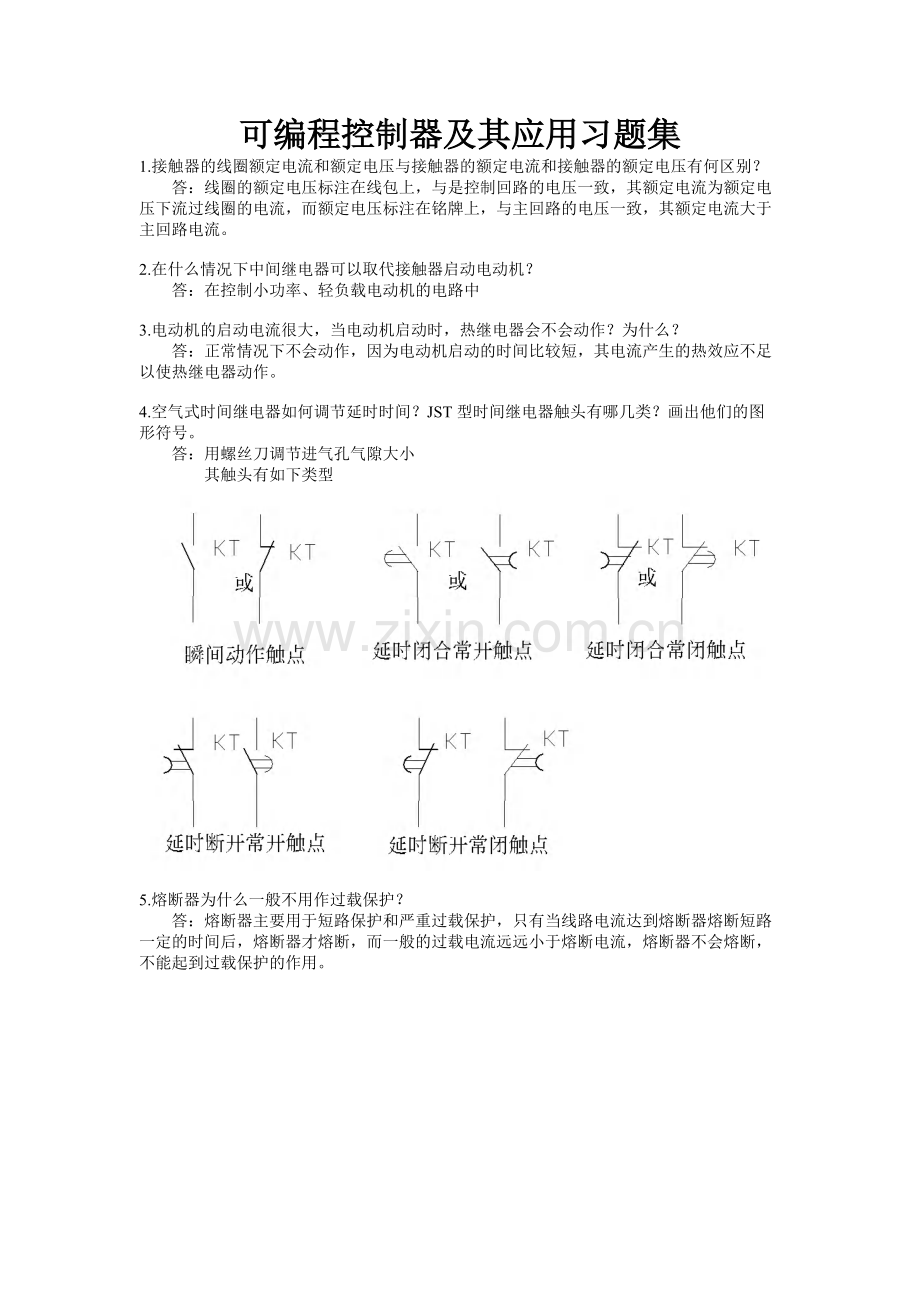

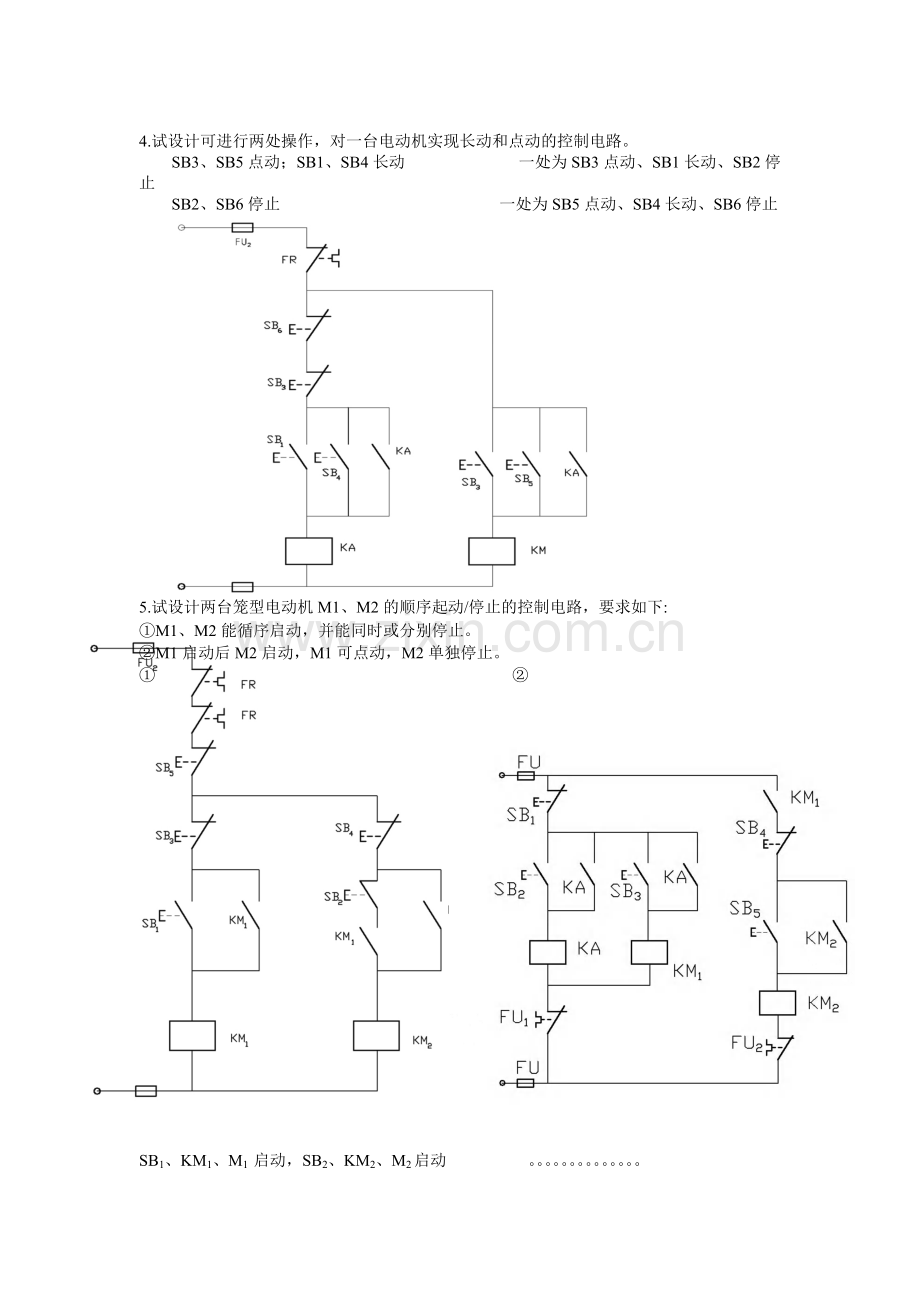

可编程控制器及其应用习题集可编程控制器及其应用习题集1.接触器的线圈额定电流和额定电压与接触器的额定电流和接触器的额定电压有何区别？答：线圈的额定电压标注在线包上，与是控制回路的电压一致，其额定电流为额定电压下流过线圈的电流，而额定电压标注在铭牌上，与主回路的电压一致，其额定电流大于主回路电流。2.在什么情况下中间继电器可以取代接触器启动电动机？答：在控制小功率、轻负载电动机的电路中3.电动机的启动电流很大，当电动机启动时，热继电器会不会动作？为什么？答：正常情况下不会动作，因为电动机启动的时间比较短，其电流产生的热效应不足以使热继电器动作。4.空气式时间继电器如何调节延时时间？JST 型时间继电器触头有哪几类？画出他们的图形符号。答：用螺丝刀调节进气孔气隙大小 其触头有如下类型5.熔断器为什么一般不用作过载保护？答：熔断器主要用于短路保护和严重过载保护，只有当线路电流达到熔断器熔断短路一定的时间后，熔断器才熔断，而一般的过载电流远远小于熔断电流，熔断器不会熔断，不能起到过载保护的作用。4.试设计可进行两处操作，对一台电动机实现长动和点动的控制电路。SB3、SB5 点动；SB1、SB4 长动 一处为 SB3 点动、SB1 长动、SB2 停止SB2、SB6 停止 一处为 SB5 点动、SB4 长动、SB6 停止 5.试设计两台笼型电动机 M1、M2 的顺序起动/停止的控制电路，要求如下:M1、M2 能循序启动，并能同时或分别停止。M1 启动后 M2 启动，M1 可点动，M2 单独停止。SB1、KM1、M1 启动，SB2、KM2、M2启动 。SB3停 M1，SB4停 M2,SB5 总停9.某台机床主轴和润滑油泵各由一台电动机带动。要求主轴必须在油泵起动后才能起动，主轴能正某台机床主轴和润滑油泵各由一台电动机带动。要求主轴必须在油泵起动后才能起动，主轴能正/反转并能单独停车，设有短路、失电压及过载保护等。绘出电气控制原理图。反转并能单独停车，设有短路、失电压及过载保护等。绘出电气控制原理图。33K M 3K M 1K M 2K M 3K M 3K M 2K M 1K M 1K M 2K M 3K M 2K M 1FU 1F U 2FR 1F R 1S B 3S B 1S B 2S B 4S B 51234567FR 2F R 2主 主 主 主 主主 主 主 主主 主 主 主主 主 主 主 主 主 主主 主 主 主 主 主主 主 主 主主 主 主 主QM 1M 25.设计一个控制电路，要求第一台电动机启动设计一个控制电路，要求第一台电动机启动 10S 后，第二台电动机自行起动，运行后，第二台电动机自行起动，运行 10s后，第一台电动机停止运行并同时使第三台电动机自行起动，再运行后，第一台电动机停止运行并同时使第三台电动机自行起动，再运行 15s 后，电动机全部停止运行。后，电动机全部停止运行。33K M 3K M 1FR 1FU 23K M 2FR 2FR 3FR 1FR 2K M 1S B 1K T2K M 1K T1K M 2K T2K T1FR 3K T2K M 3K T3K M 2S B 3K T3M 2M 1M 3FU 17.画出笼型异步电动机的能耗制动控制电路，要求如下。用按钮画出笼型异步电动机的能耗制动控制电路，要求如下。用按钮 SB2和和 SB1控制电动机控制电动机 M 的起停按下停止按钮的起停按下停止按钮 SB1时，应使接触器时，应使接触器 KM1断电释放，接触器断电释放，接触器 KM2通电运行，进行能耗制动。制动一段时间后，应使接触器通电运行，进行能耗制动。制动一段时间后，应使接触器 KM2自动断电释放，试用通电延时型和断电延时型继电器个画出一种控制电路。第一种第二种自动断电释放，试用通电延时型和断电延时型继电器个画出一种控制电路。第一种第二种K M 1S B 1K M 1K M 2K M 2K M 1FU 2S B 2S B 2K TK TK M 2K M 2FRK M 1S B 1K M 1K M 2K TK M 2K M 1FU 2S B 2K M 2S B 2K TF R1.设计一个工作台前进后退控制线路。工作台由电动机设计一个工作台前进后退控制线路。工作台由电动机 M 带动，行程开关带动，行程开关 ST1、ST2、分别装在终点和原点。要求：前进到终点后停顿一下再后退到原点停止；前进过程中能立即后退到原点。（画出主、控制电路，并用文字简单说明）第一种方法第二种方法、分别装在终点和原点。要求：前进到终点后停顿一下再后退到原点停止；前进过程中能立即后退到原点。（画出主、控制电路，并用文字简单说明）第一种方法第二种方法FU 2F RS B 2K M 1K M 2K M 1K TS B 2K M 2S Q 2S Q 1K M 2K TS Q 1K M 1S B 1S B 3F U 2S B 1FRK M 1S Q 1K M 2S Q 2K M 2S B 2K M 1K M 2K M 1S B 2K TK T测试题1.下列低压电器中可以实现过载保护的有 热继电器 速度继电器 接触器 低压断路器 时间继电器 2.在三相笼式电动机的正反转控制电路中，为了避免主电路的电源两相短路采取的措施是 自锁 互锁 接触器 热继电器 3.在三相笼式异步电动机的 Y-起动控制电路中，电动机定子绕组接为 Y 型是为了实现电动机的 起动。降压 升压 增大电流 减小阻抗4.在电动机的连续运转控制中，其控制关键是 的应用。自锁触点 互锁触点 复合按钮 机械联锁5以下哪些设备可以作为 PLC 的输入设备？限位开关 接触器的线圈 按钮 指示灯6.右图为三相笼式异步电动机的正反转控制电路，用文字说明指出图中的错误。主电路没有短路保护Q 与 KM1 之间需增设熔断器 FU；电动机不能反转KM2 与 FR 之间的连线任意调换两相。没有电气互锁，会引起电源短路KM1 线圈前串联 KM2 常闭辅助触点，KM2 线圈前串联 KM1 常闭辅助触点。不能实现过载保护KM1、KM2 线圈后应串联 FR 的常闭触点 7.用 PLC 控制一个工作台运行，其动作程序为：工作台由原位开始前进，到终端后自动停止；在终端停留 2min 后自动返回原位停止；要求能在前进或后退途中任意位置都能停止或再次起动；电网停电后再来电工作台不会自行运动。请画出主电路、PLC 接线图、PLC 梯形图。（有必要的保护措施）。(1)主电动机 M1 的点动控制若需要检修或调整车床是，要求主动电动机 M1 点动控制工作原理：合 QS 点按 SB2 KM1 得电 M 串 R 降压启动 松开 SB2 KM1 失电 M 停车（2）主电动机 M1 的正、反转控制线路正转：合 QS 按下 SB3 KM3 得电 全压起动得电得电短接MKMKAR1（3）主电动机 M1 的反接制动控制正向反接制动：正转时KS1（10-12）闭合按下 SB1停车失电断开转转速正向反接制动得电失电失电串入主电路断开MKMKSKMKAKMRKM2)1210(1100213p（4）刀架的快速移动和冷却泵控制快速移动：转动刀架手柄压下 SQKM5 吸合M3 得电刀架快速移动冷却泵控制：M2 为冷却泵电动机，它的起动和停止通过按钮 SB6 和 SB5 控制。（5）监视电路分析通过电流表来监视主电动机绕组的正常工作电流。（6）照明电路照明灯采用 36V 的安全电压供电，开关 SA 控制练习题以下为一些机床基本控制电路原理图，若将其改为 PLC 控制，试画出相应的控制电路输入输出接线图、梯形图及对应的指令程序。1、两台电动机顺序起动联锁控制电路 两台电动机顺序起动联锁控制线路 2.自动限位控制电路自动限位控制电路 自动限位控制电路 3.电动机 Y-减压起动控制电路电动机 Y-降压起动自动控制电路 电动机 Y-降压起动自动控制电路 4.自动循环控制自动循环控制电路 自动循环控制电路 用按钮、继电器、灯泡等设计一个三位抢答器控制电路。SB0SB1KA1KA2KA3HL1SB2KA2KA1KA3HL2SB3KA3KA1KA2HL3KA1KA2KA35.能耗制动控制带变压器的桥式整流能耗制动自动控制电路 PLC试题集 PLC试题集 一选择题一选择题1一般公认的 PLC 发明时间为：A1945 B1968 C1969 D1970参考答案：C2十六进制的 F，转变为十进制是多少?A31 B32 C15 D29参考答案：C3三菱 PLC 中，16 位的内部计数器,计数数值最大可设定为A32768 B32767 C10000 D100000 参考答案：B4FX 系列 PLC 是（B）公司的产品。A西德西门子 B日本三菱 C美国 HONEWELLD日本富士5PLC 中不包括（C）。ACPUB输入/输出部件 C物理继电器 D存贮器6 FX 系列 PLC 中 LDP,表示什么指令A下降沿 B上升沿 C输入有效 D输出有效参考答案：B7 FX 系列 PLC，主控指令应采用A CJ BMC NO CGO TO D SUB参考答案：B8 FX 系列 PLC 中 PLF，表示什么指令？A下降沿 B上升沿 C输入有效 D输出有效参考答案：A9 FX 系列 PLC 中 SET，表示什么指令A下降沿 B上升沿 C输入有效 D置位参考答案：D10.热继电器在电路中做电动机的什么保护A短路 B过载 C过流 D过压参考答案：B11.PLC 的输出方式为晶体管型时，它适用于哪种负载。A感性 B交流 C直流 D交直流参考答案：C12.二进制数 1011101 等于十进制数的（）。A92 B93 C94 D95参考答案：B 二、简答题1.可编程控制器的定义是什么？为什么说可编程控制器是一种数字的电子系统？答：国际电工委员会（IEC）于 1985 年在颁布的可编程控制器标准草案第二稿中，给 PLC 做了如下定义：“可编程控制器是一种数字运算器，是一种数字运算操作的电子系统，专为工业环境应用而设计。它采用可编程序的存储器，用来在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，并通过数字式、模拟式的输入和输出，控制各种机械或生产过程。”因为 PLC 实际上是一个计算机，内部处理的是数字信号，所以说是一种数字的电子系统。”因为 PLC 实际上是一个计算机，内部处理的是数字信号，所以说是一种数字的电子系统2简述可编程控制器的结构？可编程控制器是由中央处理器，存储器，I/O 单元，电源单元，编程器，扩展接口，编程器接口，存储器接口等部分组成。3简述可编程控制器的常用编程语言？答：PLC 常用的编程语言有：顺序功能图（SFC），梯形图（LD），功能块图（FBD），指令表（IL），结构文本（ST）。4简述 PLC 的主要功能。答：1、逻辑控制功能。逻辑控制功能实际上就是位处理功能，是可编程控制器的最基本的功能之一。2、定时控制功能。3、计数控制功能。4、步进控制功能。5、数据处理功能。6、过程控制功能。有A/D、D/A 转换功能，可以方便地完成对模拟量的控制和调节。7、通信联网功能。8、监控功能。9、停电记忆功能。10、故障诊断功能5PLC 与继电器控制的差异是什么？答：PLC 与继电器控制的差异是：(1)组成器件不同。PLC 是采用软继电器，J-C采用硬件继电器等元件。(2)触点数量不同。PLC 触点可无限使用，J-C 触点是有限的。(3)实施的控制方法不同。PLC 采用软件编程解决，J-C 是采用硬件接线解决。6简述 PLC 系统的现场调试方法？答：1信号模拟。2信号监视。3寻找/替换与换线。4.变量监控与修改。5.输出/输入强制。三程序转换1、由梯形图转换为指令表。LD X000MPSAND X001OUT Y000MRDLD X002AND X003ANBOUT Y001MRDOUT Y002MPPLD X004OR X005ANBOUT Y003END 2、由梯形图转换为指令表。LD X000MPSAND X001MPSAND X002OUT Y001MPPLD X003OR X004ANBOUT Y002MPPAND X005MPSAND X006OUT Y003MPPLD X007AND X010LD X011AND X012ORBANBOUT Y004END 3写出下列梯形图的指令表程序 LD X000AND X001LD X002AND X003ORBLDI X004AND X005ORBOUT Y006END 4写出下列梯形图的指令表程序LD X000OR X005LD X001AND X002LDI X004AND X003ORBOR X006ANBOR X007OUT Y006END 5画出下列指令对应的梯形图。指令表：0 LD X000 10 OUT Y0041 AND X001 11 MRD2 MPS 12 AND X0053 AND X002 13 OUT Y0054 OUT Y000 14 MRD5 MPP 15 AND X0066 OUT Y001 16 OUT Y0067 LD X003 17 MPP8 MPS 18 AND X0079 AND X004 19 OUT Y007 解：五、设计题1有一条生产线，用光电感应开关X1 检测传送带上通过的产品，有产品通过时X1 为 ON，如果在连续的 20 秒内没有产品通过，则灯光报警的同时发出声音报警信号，用 X0 输入端的开关解除报警信号，请画出其梯形图，并写出其指令表程序。解：X0：报警复位；X1：光电检测；X10：启动；X11：停止 2液体混合装置如图所示，上限位、下限位和中限位传感器被液体淹没时为ON，阀 A、阀 B 和阀 C 为电磁阀，线圈通电时打开，线圈断电时关闭。开始时窗口是空的，各阀门均为OFF。按下起动按钮后，打开阀A，液体 A 流入容器，中限位开关变为 ON 时，关闭阀 A，打开阀 B，液体 B 流入容器。当兴衰成败到达上限位开关时，关闭阀 B，电动机 M 开始运行，搅动液体，60 秒后停止搅动，打开阀C，放出混合液，当兴衰成败降至下限位开关之后再过5S，容器放空，关闭阀C，打开阀 A，又开始下一周期的工作。按下停止按钮，在当前工作周期的工作结束后，才停止工作（停在初始状态）。画出 PLC 的外部接线图和控制系统的程序（包括状态转移图、顺控梯形图）。解：X10:启动；X11：停止
