单相桥式半控整流电路
1.带电阻负载的工作情况
在单向桥式半控整流电路中，VT1和VD4组成一对桥臂，VD2和VT3组成另一对桥臂。在u正半周（即a点电位高于b点电位），若4个管子均不导通，负载电流id为零，ud也为零，VT1、VD4串联承受电压u，设VT1和VD4的漏电阻相等，则各承受u的一半。若在触发角a处给VT1加触发脉冲，VT1和VD4即导通，电流从电源a端经VT1、R、VD4流回电源b端。当u过零时，流经晶闸管的电流也降到零，VT1和VD4关断。 在u负半周，仍在触发延迟角a处触发VD2和VT3，VD2和VT3导通，电流从电源b端流出，经VT3、R、VD2流回电源a端。到u过零时，电流又降为零，VD2和VT3关断。此后又是VT1和VD4导通，如此循环地工作下去。晶闸管承受的最大正向电压和反向电压分别为U2和U2。

整流电压平均值为

α=0时， Ud =Ud0=0.9 U2。 α =180°时， Ud = 0。可见，α角的移相范围为0--180°。θ
的范围为0--180.
向负载输出的直流电流平均值为：

晶体管VT1和VD4，VD2和VT3轮流导电，流过晶闸管的电流平均值只有输出直流平均值的一半，即：

流过晶闸管的电流有效值为:

变压器二次侧电流有效值I2与输出直流电流有效值I相等，为

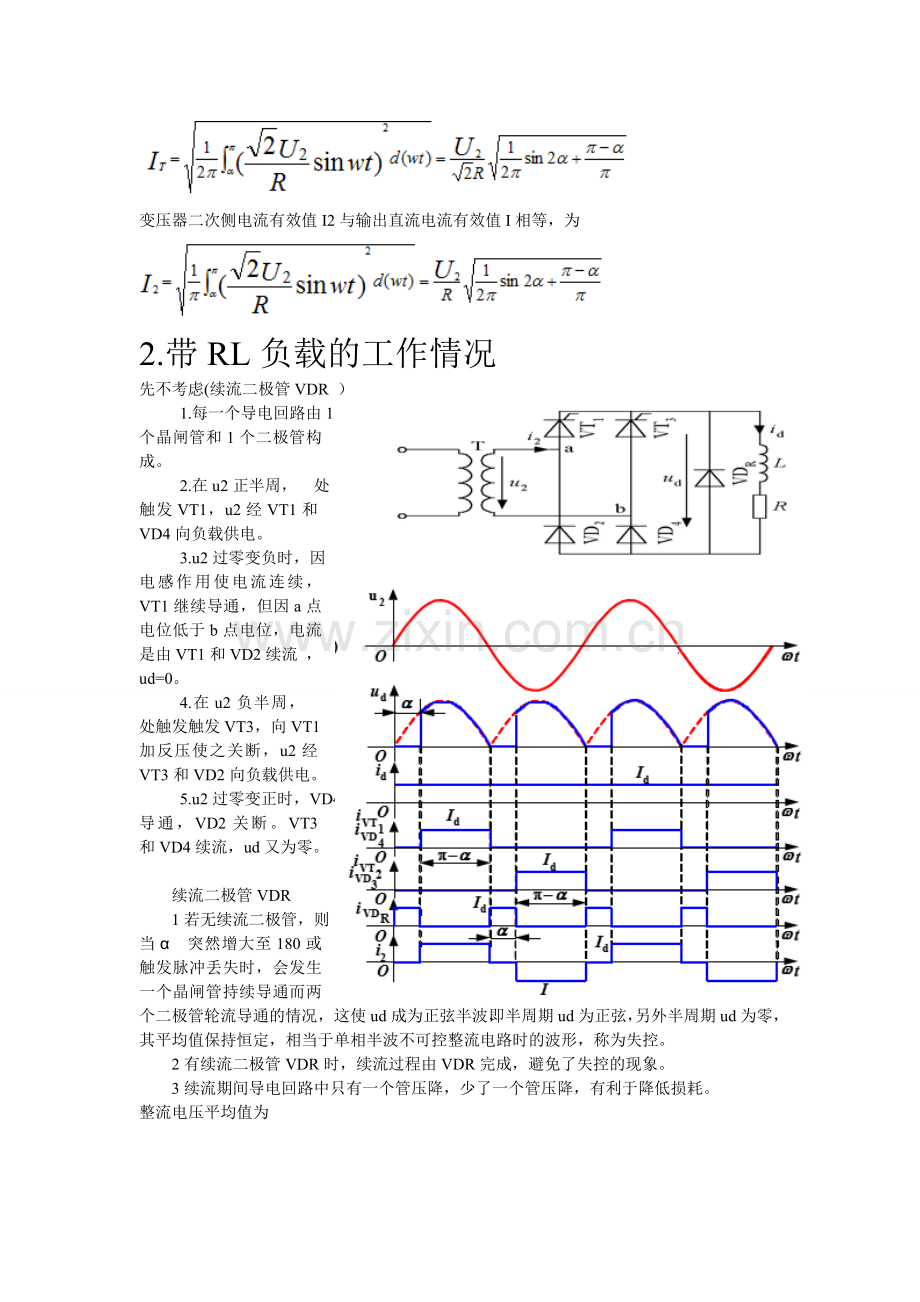

2.带RL负载的工作情况
先不考虑(续流二极管VDR ）
1.每一个导电回路由1个晶闸管和1个二极管构成。
2.在u2正半周，a处触发VT1，u2经VT1和VD4向负载供电。
3.u2过零变负时，因电感作用使电流连续，VT1继续导通，但因a点电位低于b点电位，电流是由VT1和VD2续流 ，ud=0。
4.在u2负半周，a处触发触发VT3，向VT1加反压使之关断，u2经VT3和VD2向负载供电。
5.u2过零变正时，VD4导通，VD2关断。VT3和VD4续流，ud又为零。

续流二极管VDR
1若无续流二极管，则当αa突然增大至180或触发脉冲丢失时，会发生一个晶闸管持续导通而两个二极管轮流导通的情况，这使ud成为正弦半波，即半周期ud为正弦，另外半周期ud为零，其平均值保持恒定，相当于单相半波不可控整流电路时的波形，称为失控。
2有续流二极管VDR时，续流过程由VDR完成，避免了失控的现象。
3续流期间导电回路中只有一个管压降，少了一个管压降，有利于降低损耗。
整流电压平均值为

输出电流平均值：

流过晶闸管的电流平均值：

流过晶闸管的电流有效值：
Ivt=Id/=0.707Id
3. 带RLE负载的工作情况
接线图
